Ayar noktası

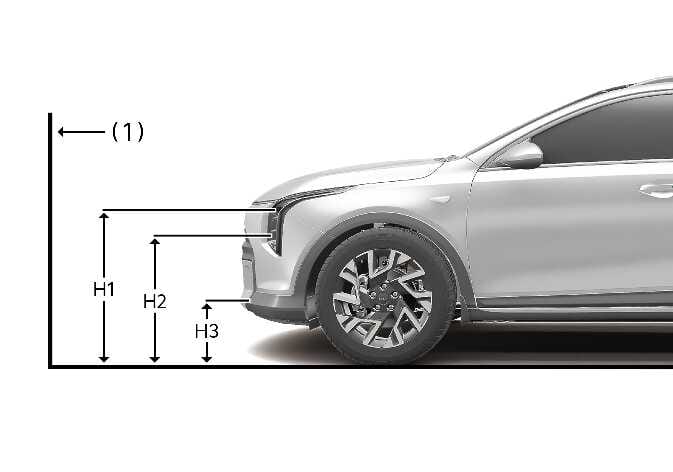

P_CD27_D12_061_E

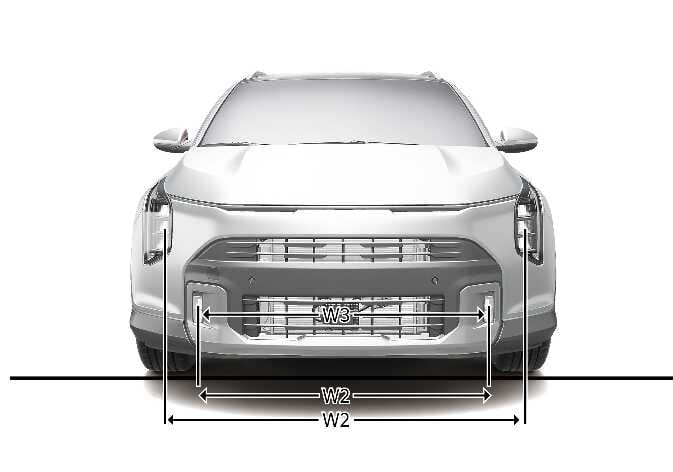

P_CD27_D12_062_E

  1. Ekran

Araç durumu

Far (LED tipi)

Ön Sis lambası (LED tipi)

Zemin Yüksekliği

Lambalar arasındaki mesafe

Zemin Yüksekliği

Lambalar arasındaki mesafe

Kısa/Uzun far

Kısa/Uzun far

H3

W3

H1

H2

W1

W2

sürücüsüz

[mm (inç)]

736,5 (29,0)

613,0 (24,1)

1.448 (57,0)

1.448,0 (57,0)

386,0 (15,2)

555,0 (21,9)

sürücü ile

[mm (inç)]

726,5 (28,6)

603,0 (23,7)

1.448 (57,0)

1.448,0 (57,0)

386,0 (15,2)

555,0 (21,9)

Kısa far (Soldan Direksiyonlu Araç)

Şekil 1. 10 m ekrana göre
KIA_D12_003

  1. Araç ekseni

  2. Sol far ampul merkezinin araç çizgisi

  3. Sağ far ampul merkezinin araç çizgisi

  4. Far ampul merkezinin yatay çizgisi

  5. Kesim çizgisi

  6. Zemin

Kullanım

  1. Sürücü araçta olmadığında kısa farı açın.

  2. Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.

  3. Kısa far ayarlanırken, yatay far ayarı yapıldıktan sonra dikey far ayarı yapılmalıdır.

  4. El frenini devreden çıkarın ve vitesi N (Boş) konumuna getirin, ayrıca far seviye ayar cihazı varsa, far seviye ayar cihazı düğmesini '0' konumuna getirin.

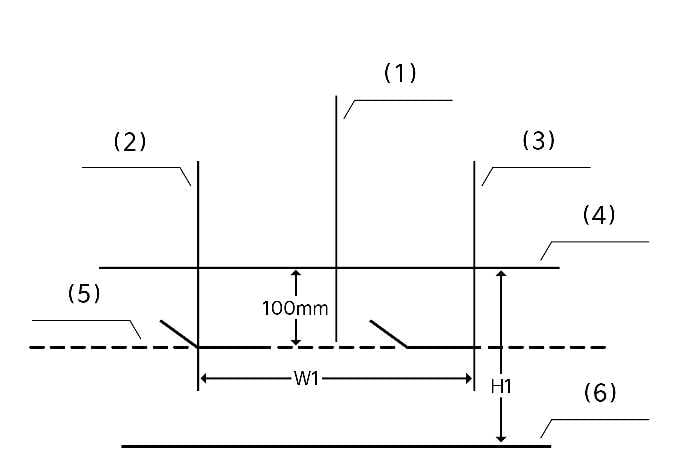

Kısa far (Sağdan Direksiyonlu Araç)

Şekil 2. 10 m ekrana göre
KIA_D12_002

  1. Araç ekseni

  2. Sol far ampul merkezinin araç çizgisi

  3. Sağ far ampul merkezinin araç çizgisi

  4. Far ampul merkezinin yatay çizgisi

  5. Kesim çizgisi

  6. Zemin

Kullanım

  1. Sürücü araçta olmadığında kısa farı açın.

  2. Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.

  3. Kısa far ayarlanırken, yatay far ayarı yapıldıktan sonra dikey far ayarı yapılmalıdır.

  4. El frenini devreden çıkarın ve vitesi N (Boş) konumuna getirin, ayrıca far seviye ayar cihazı varsa, far seviye ayar cihazı düğmesini '0' konumuna getirin.

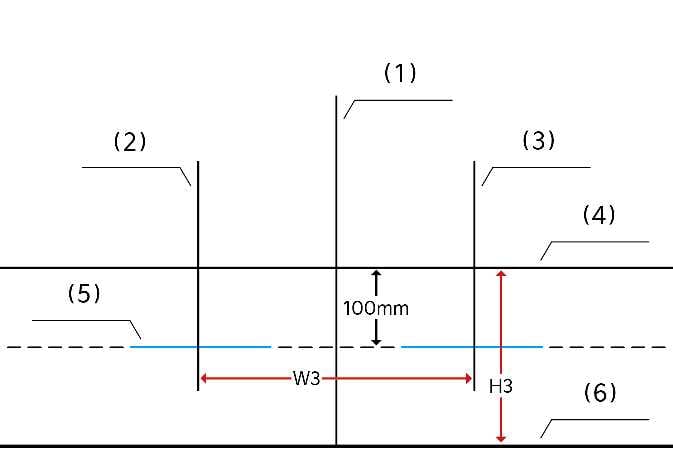

Ön sis lambası (varsa)

Şekil 3. 5 m ekrana göre
KIA_D12_001

  1. Araç ekseni

  2. Sol sis lambası ampulünün merkezindeki araç çizgisi

  3. Sağ sis lambası ampulünün merkezindeki araç çizgisi

  4. Sis lambası ampulünün merkezindeki yatay çizgi

  5. Kesim çizgisi

  6. Zemin

Kullanım

  1. Araçta sürücü yokken ön sis lambasını açın.

  2. Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.

  3. El frenini çekin ve vitesi N (Nötr) konumuna getirin.

DUYURU

Ön sis farlarını ayarlarken aracı ekrandan 5 m (16,4 ft.) uzaklıkta konumlandırın.
