Comment vérifier le symbole sur l’étiquette de charge (pour l’Europe)


ENTRÉE de charge du véhicule	PRISE du connecteur de charge

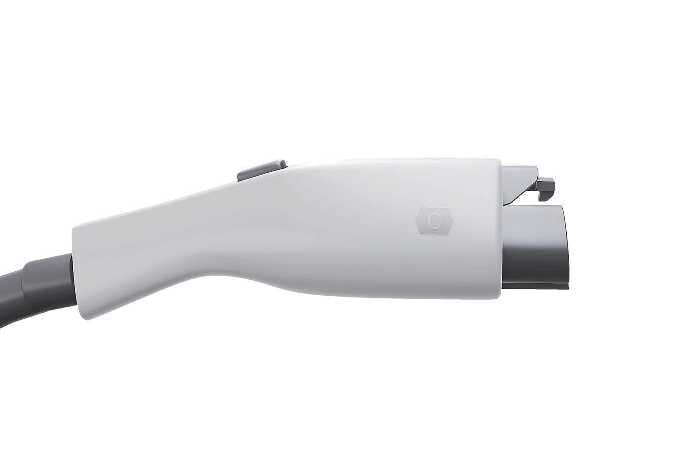

N_QVe27_D03_001_E	N_QVe27_B03_009_E < Emplacement du symbole et exemple d’application >

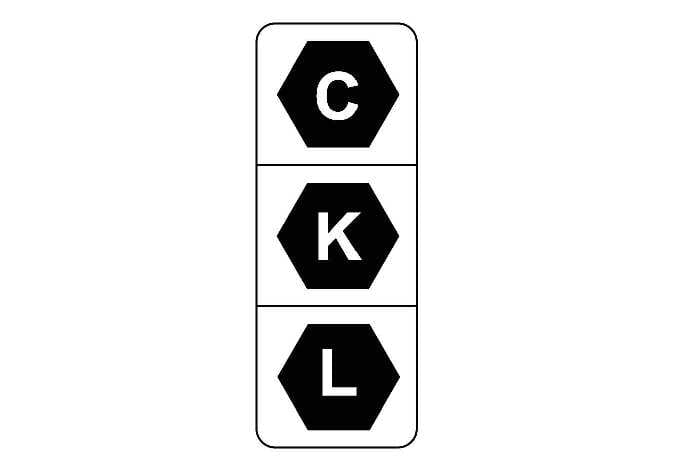

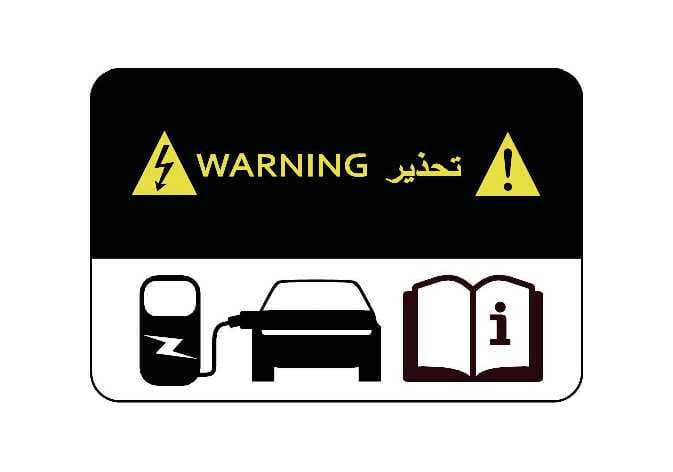

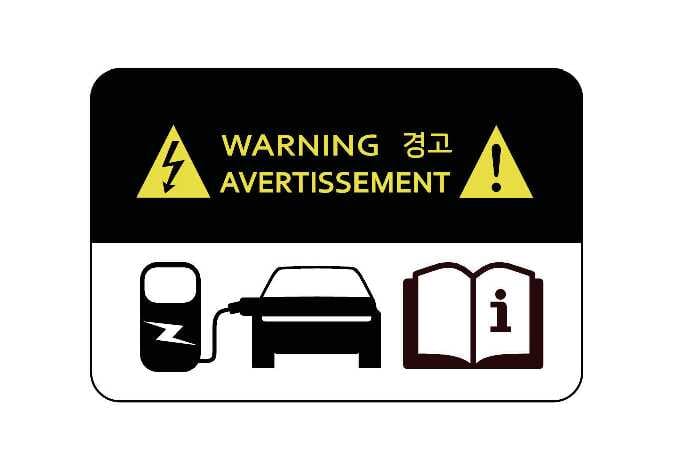

Figure 1. Type A N_QVe27_D03_002_E Figure 2. Type B N_QVe27_D03_003_E N_QVe27_D03_006_E

Mesures de précaution relatives à la charge CA et au chargeur d’entretien* (câble de charge portable*) (charge CA)

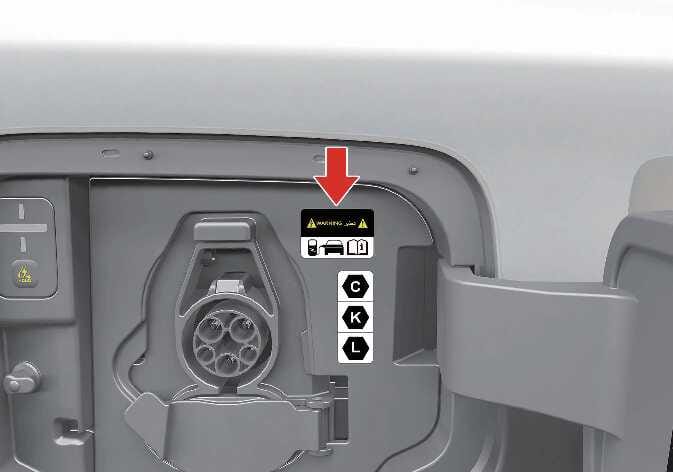

Après avoir ouvert la trappe de charge, vérifiez le symbole de charge situé dans la partie inférieure de l’étiquette d’avertissement
Vérifiez le symbole du connecteur de charge sur le câble du chargeur CA et d’entretien.
Après avoir vérifié la lettre du symbole de charge, procédez à l’étape de charge.

Se reporter à Comment vérifier le symbole sur l’étiquette de charge (pour l’Europe).
Risques de dysfonctionnement, d’incendie, de blessures, etc. lorsque le connecteur de charge est utilisé avec un symbole qui ne correspond pas.

: En fonction de votre région, ce câble peut ne pas être fourni dans votre véhicule.

Après avoir ouvert la trappe de charge, vérifiez le symbole de charge situé dans la partie inférieure de l’étiquette d’avertissement
Vérifiez le symbole de connecteur de charge sur la station de charge haute vitesse.
Après avoir vérifié la lettre du symbole de charge, procédez à l’étape de charge.

Se reporter à Comment vérifier le symbole sur l’étiquette de charge (pour l’Europe).
Risques de dysfonctionnement, d’incendie, de blessures, etc. lorsque le connecteur de charge est utilisé avec un symbole qui ne correspond pas.

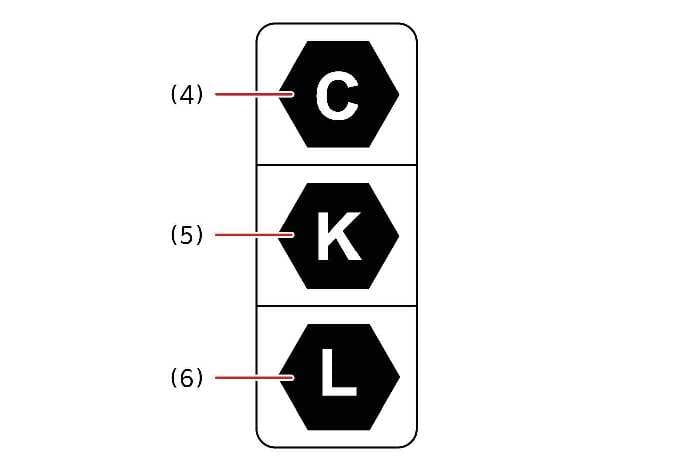

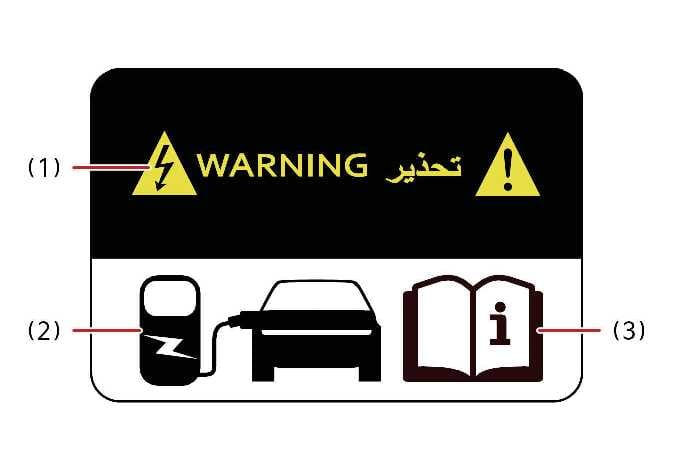

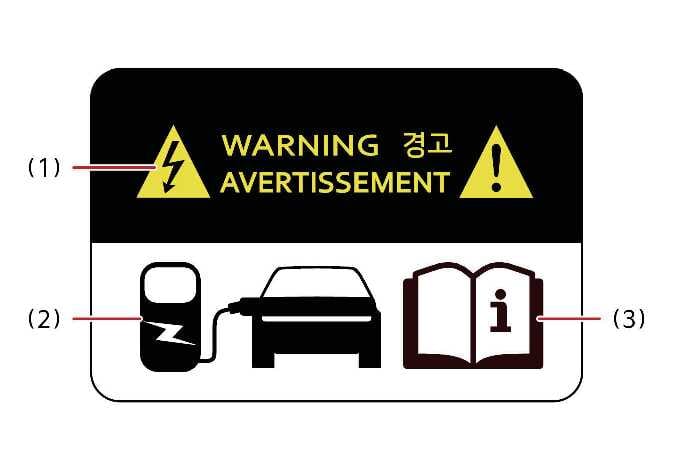

Figure 3. Type A N_QVe27_D03_004_E Figure 4. Type B N_QVe27_D03_005_E N_QVe27_D03_007_E	Avertissement en cas de haute tension Symbole de la trappe de charge Pour plus de détails, se reporter à Comment vérifier le symbole sur l’étiquette de charge (pour l’Europe). (4) – (6) : Symbole pour le type de charge. Pour plus de détails, se reporter à Comment vérifier le symbole sur l’étiquette de charge (pour l’Europe).

Charge du chargeur d’entretien* et CA

: En fonction de votre région, ce câble peut ne pas être fourni dans votre véhicule.
Type d’alimentation	Standard	Configuration	Type d’accessoire	Plage de tension	Identifiant
CA	EN 62196-2	TYPE 2	Connecteur et prise d’alimentation du véhicule	≤ 480 V RMS

Charge CC


Type d’alimentation	Standard	Configuration	Type d’accessoire	Plage de tension	Identifiant
CC	EN 62196-3	FF	Connecteur et prise d’alimentation du véhicule	50V à 500V
CC	EN 62196-3	FF	Connecteur et prise d’alimentation du véhicule	200V à 920V
