Beschrijving zekering-/relaiskast

Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.

OPMERKING

Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

Zekeringkast bestuurderszijde

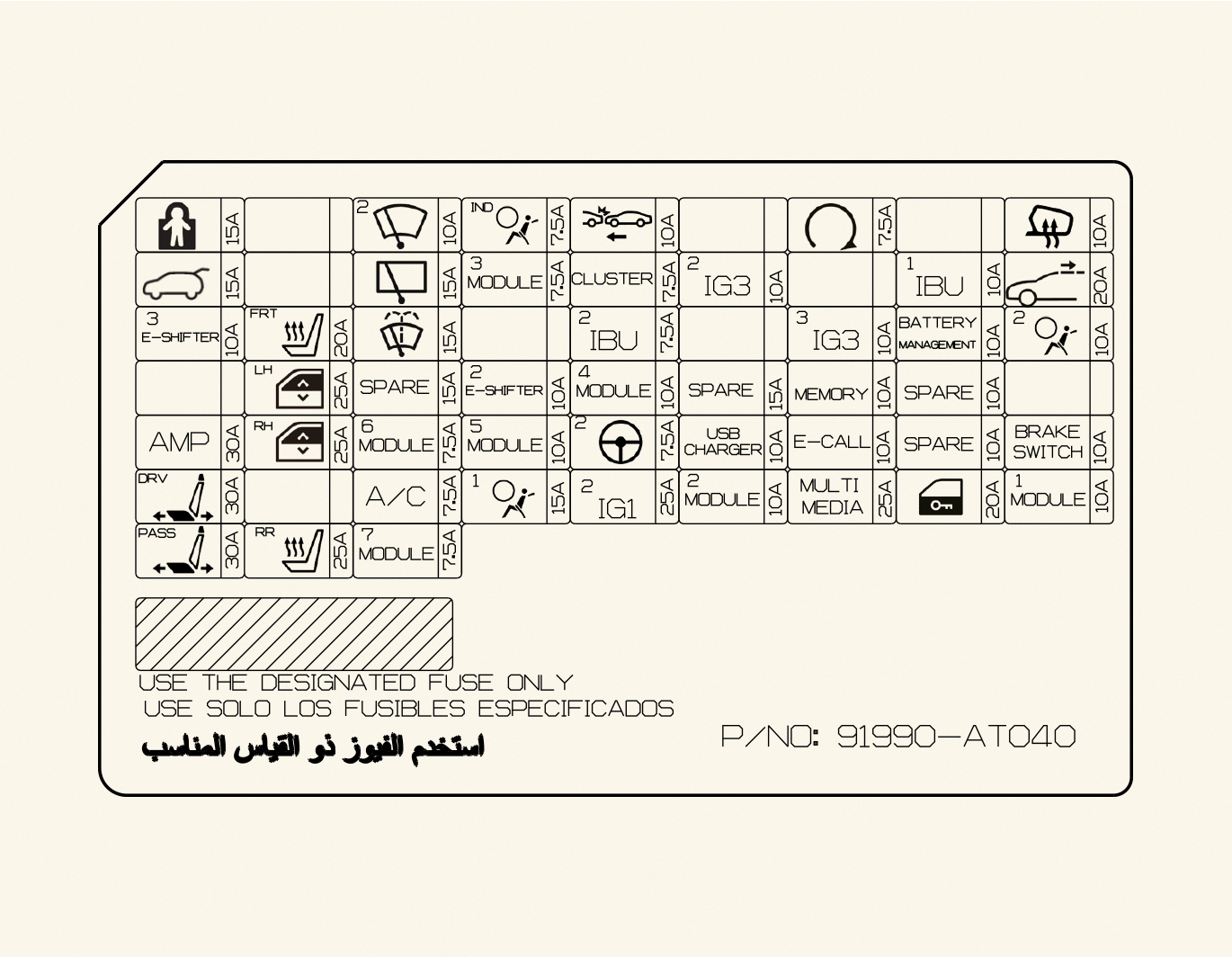

Voor HEV-voertuig

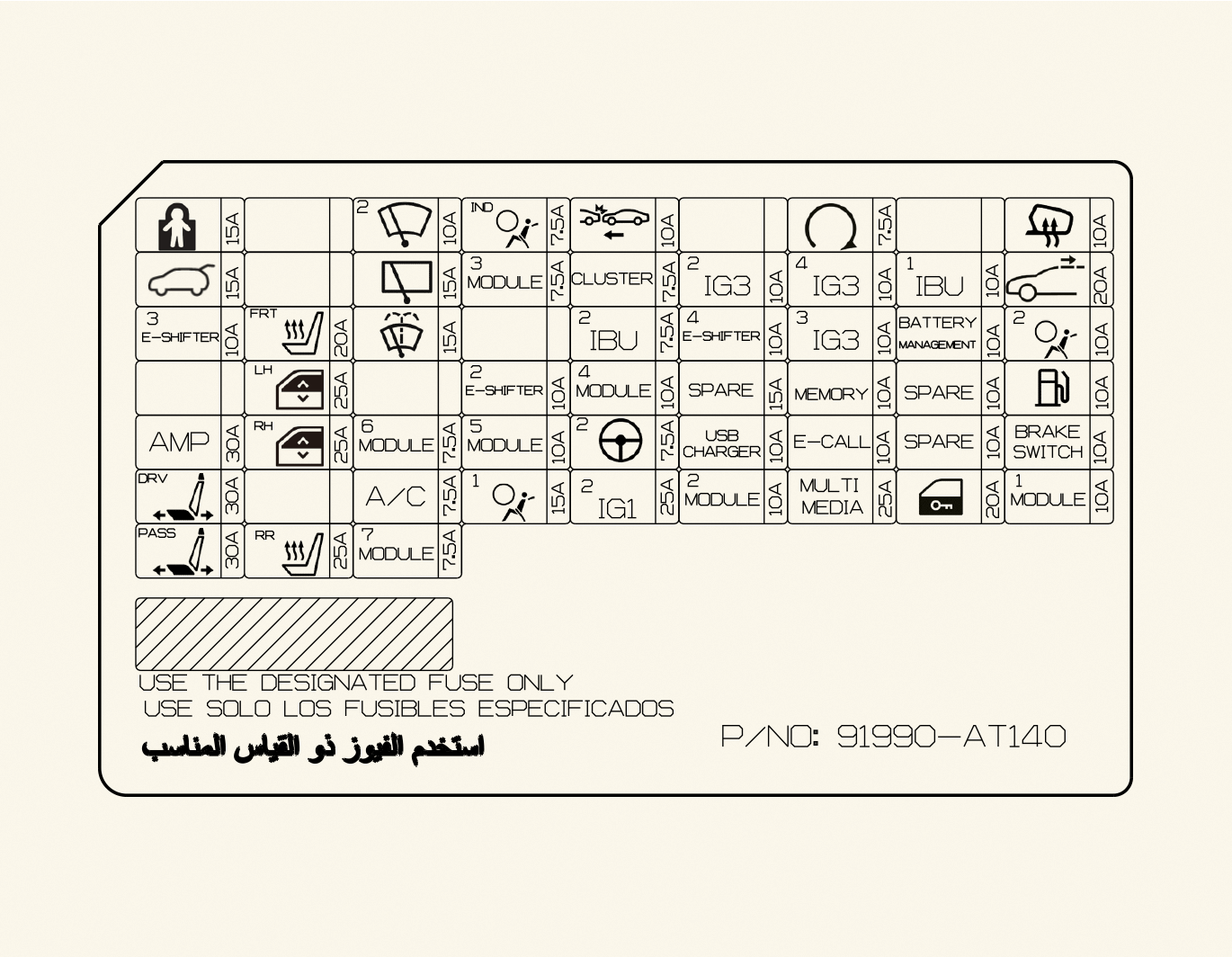

Voor PHEV-voertuig

Verbindingsblok ICU

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

AMP

30 A

AMP (versterker)

P/SEAT DRV

30 A

Lendensteunschakelaar bestuurder, schakelaar elektrische stoelverstelling bestuurder, besturingsmodule IMS (geïntegreerd geheugensysteem)

P/WINDOW LH

25 A

ACHTERSTE LH ELEKTRISCHE RAAM SCHAKELAAR/MODULE, BESTUURDER ELEKTRISCHE RAAM SCHAKELAAR/MODULE (LHD), PASSAGIER ELEKTRISCHE RAAM SCHAKELAAR/MODULE (RHD)

P/SEAT PASS

30 A

Schakelaar elektrische passagiersstoel

S/HEATER

(FRONT)

20 A

Stoelventilatiemodule voor, stoelverwarmingsmodule voor

S/HEATER (REAR)

25 A

Stoelverwarmingsmodule achter

P/WINDOW RH

25 A

ACHTERSTE RH ELEKTRISCHE RAAM SCHAKELAAR/MODULE, BESTUURDER ELEKTRISCHE RAAM SCHAKELAAR/MODULE (RHD), PASSAGIER ELEKTRISCHE RAAM SCHAKELAAR/MODULE (LHD)

T/GATE

15 A

Relais achterklep

DR LOCK

20 A

Relais centrale portiervergrendeling/-ontgrendeling, relais supervergrendeling

MULTI MEDIA

25 A

Audio/navigatie hoofdeenheid

E-CALL

10 A

E-Call-eenheid

MEMORY

10 A

Instrumentenpaneel, Head-up display, sfeerverlichting, airconditioning controlemodule

START

7,5 A

Relais alarmsysteem, HPCU, IBU

E-SHIFTER3

10 A

SCU, elektronische schakeldraaiknop

MODULE6

7,5 A

IBU (Integrated Body Control Unit)

MODULE3

7,5 A

Dakconsolelampje, multischakelaar, remlichtschakelaar

A/BAG1

15 A

Regelmodule SRS (Aanvullend veiligheidssysteem)

WASHER

15 A

Bedieningshendel ruitenwisser/-sproeier

MODULE1

10 A

SLEUTEL INTERLOCK, AIRCONDITIONING CONTROLEMODULE, LAADLAMP (DE PLUG-IN HYBRIDE), GEVARENLICHTKNOP, REGENSENSOR, STUUR AFSTANDSBEDIENING

IBU1

10 A

IBU (Integrated Body Control Unit), remlichtschakelaar

MODULE2

10 A

IBU, ADAS PARKEER-ECU, E-CALL, AUDIO/ NAVIGATIE HOOFDEENHEID, Machinekamer kruispuntblok (P/UITLAAT Relais)

A/BAG IND

7,5 A

INSTRUMENTENPANEEL (SRS CONTROLEMODULE)

IBU2

7,5 A

IBU (Integrated Body Control Unit)

MODULE4

10 A

IBU, ADAS PARKEER ECU, VESS EENHEID, CAMERA VOOR, CRASH PAD SWITCH, CENTER CONSOL, REAR CORNER RADAR

A/CON

7,5 A

AIR CONDITIONER CONTROL MODULE, Engine Room Junction Block (BLOWER,PTC RELAY), A/C COMPRESSOR

A/BAG2

10 A

Regelmodule SRS (Aanvullend veiligheidssysteem)

CLUSTER

7,5 A

INSTRUMENTENPANEEL, HEAD-UP DISPLAY

MODULE5

10 A

HEAD LAMP LEVELING DEVICE, AUDIO/ NAVIGATION HEAD UNIT, WIRELESS SMART PHONE CHARGING SYSTEM, E-CALL UNIT, AIR CONDITIONER CONTROL MODULE, OVERHEAD CONSOLE LAMP, ELECTRIC CHROMIC MIRROR, AMP(AMPLIFIER),SEAT WARMER CONTROL MODULE

MODULE7

7,5 A

ADAS PARKING ECU, AC INVERTER, COOLING FAN MOTOR, SEAT WARMER CONTROL MODULE

BRAKE SWITCH

10 A

IBU (Integrated Body Control Unit), remlichtschakelaar

MDPS2

7,5 A

MDPS-eenheid (module elektrische stuurbekrachtiging)

SUNROOF

20 A

SCHUIF-/KANTELDAK

HEATED MIRROR

10 A

Verwarmde buitenspiegel

IG3 2

10 A

ACCUBEHEERSYSTEEM

IG3 3

10 A

ON BOARD CHARGER UNIT, HPCU, Engine Room Junction Block (BATTERY C/FAN Relay), A/C COMPRESSOR

IG3 4

10 A

AUDIO/ NAVIGATION HEAD UNIT, CHARGING IND, INSTRUMENT CLUSTER, AIR CONDITIONER CONTROL MODULE, HV PTC HEATER UNIT

CHILD LOCK

15 A

Elektronisch kinderslotsysteem

FRT WIPER2

10 A

Motor voorruitenwisser

FCA

10 A

Voorradar

RR WIPER

15 A

Relais ruitenwisser achter, motor ruitenwisser achter

E-SHIFTER4

10 A

SCU, elektronische schakeldraaiknop

BMS

10 A

Accubeheersysteem

USB CHARGER

10 A

USB CHARGER (FRONT TRAY/ SEAT DRV/ PASS)

IG1 2

25 A

Verbindingsblok motorruimte (zekering - IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Openen van de tankdopklep

E-SHIFTER2

10 A

SCU, elektronische schakeldraaiknop

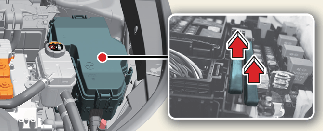

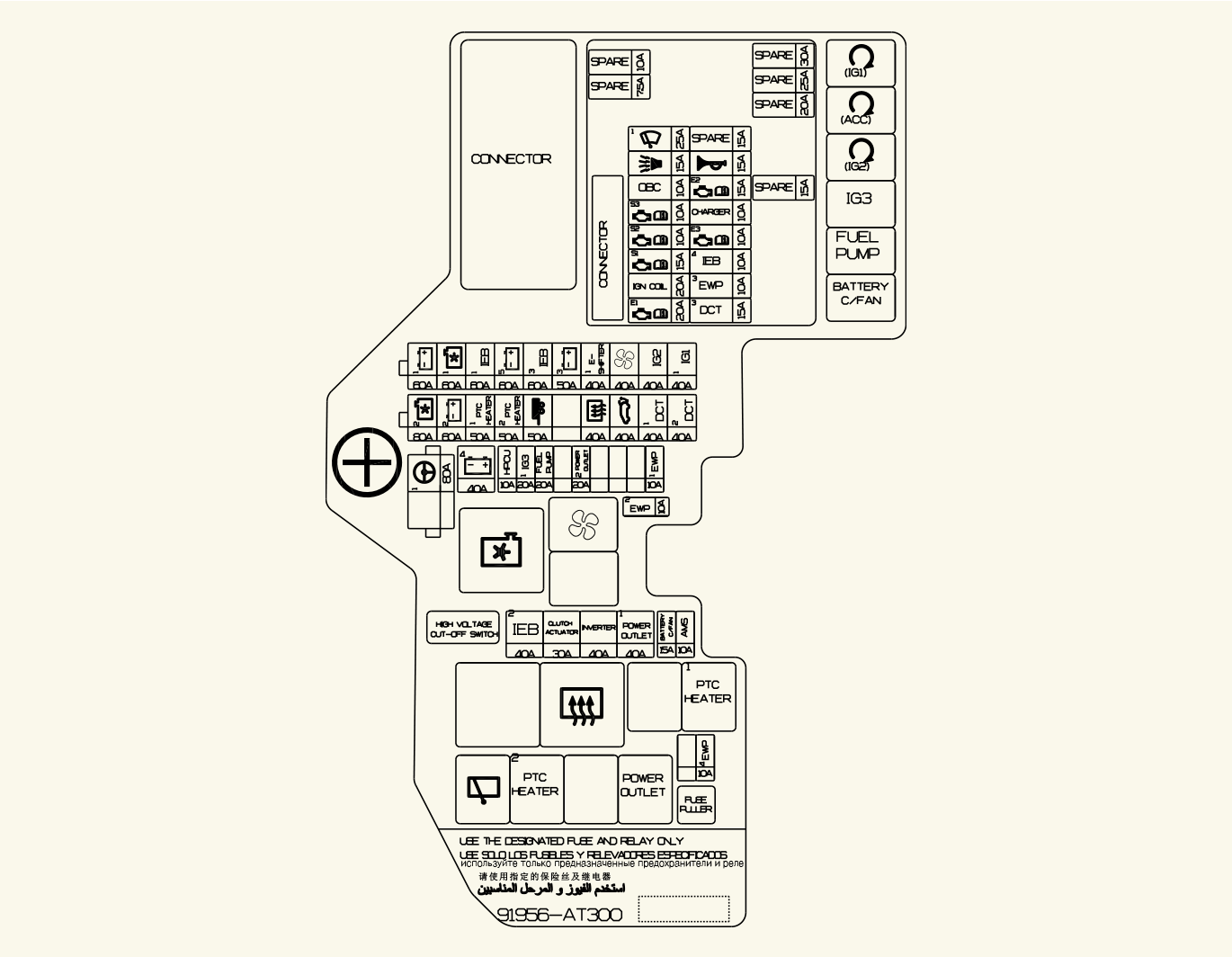

Zekeringkast motorruimte

Verbindingsblok motorruimte

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

MULTIZEKERING

C/FAN2

80 A

Motor koelventilator

MULTIZEKERING

PTC HEATER1

50 A

Relais VERWARMINGSELEMENT 1

B+2

60 A

Verbindingsblok ICU

MULTIZEKERING

MDPS 1

80 A

MDPS-eenheid (module elektrische stuurbekrachtiging)

REAR HEATED

40 A

Verbindingsblok motorruimte (relais achterruitverwarming)

MULTIZEKERING

POWER TAILGATE

40 A

Elektrisch bedienbare achterklepmodule

E-SHIFTER1

40 A

SCU

MULTIZEKERING

B+3

50 A

ICU JUNCTION BLOCK (FUSE - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

MULTIZEKERING

TRAILER

50 A

Aanhangermodule

FUEL PUMP

20 A

Verbindingsblok motorruimte (relais brandstofpomp)

MULTIZEKERING

BLOWER

40 A

Verbindingsblok motorruimte (relais aanjager)

MULTIZEKERING

B+4

40 A

ICU JUNCTION BLOCK (FUSE - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK

B+1

60 A

Verbindingsblok ICU

AMS

10 A

Accusensor

ZEKERING

IEB2

40 A

Geïntegreerde elektrische parkeerrem

IEB3

60 A

Geïntegreerde elektrische parkeerrem

MULTIZEKERING

IEB1

60 A

Geïntegreerde elektrische parkeerrem

IG3 1

20 A

RELAIS IGNITION3

ZEKERING

BATTERY C/FAN

15 A

Koelventilator accu

HPCU

10 A

Hybrid Power Control Unit

EWP2

10 A

BATTERIJ ELEKTRONISCHE WATERPOMP

ZEKERING

POWER OUTLET2

20 A

12V-aansluiting voor

EWP1

10 A

Motor elektronische waterpomp

MULTIZEKERING

PTC HEATER2

50 A

Relais VERWARMINGSELEMENT 2

DCT1

40 A

Transmissie met dubbele koppeling

DCT2

40 A

Transmissie met dubbele koppeling

C/FAN1

60 A

Motor koelventilator

B+5

60 A

Verbindingsblok motorruimte

IG2

40 A

ICU JUNCTION BLOCK (FUSE - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

IG1 1

40 A

VERBINDINGSBLOK ICU (ZEKERING -MODULE2, USB-LADER, A/BAG1, IBU2, MDPS2, INSTRUMENTENPANEEL, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2 )

ZEKERING

CLUTCH ACTRUATOR

30 A

Koppelingsvloeistof

INVERTER

40 A

AC-inverter

POWER OUTLET1

40 A

12V-aansluiting voor

EWP4

10 A

Motor elektronische waterpomp

Relaiskast PCB

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

SENSOR1

15 A

Lambdasensor (omhoog/omlaag)

ECU2

15 A

Motor-ECU

SENSOR3

10 A

BRANDSTOFPOMPRELAIS

SENSOR2

10 A

OIL CONTROL VALVE, PURGE CONTROL SOLENOID VALVE, VARIABLE OIL PUMP VALVE CONTROL, COOLING FAN MOTOR RELAY,FUEL TANK ISOLATION VALVE(PHEV)

FRT WIPER1

25 A

Motor voorruitenwisser

ECU 3

10 A

Motor-ECU

IEB 4

10 A

Geïntegreerde elektrische parkeerrem

EWP 3

10 A

Motor elektronische waterpomp

OBC

10 A

Boordlader (PHEV)

ECU1

20 A

Motor-ECU

B/ALARM HORN

15 A

Relais claxon alarmsysteem

IGN COIL

20 A

Ontstekingsspoel #1/#2/#3/#4

CHARGER

10 A

Relais ontgrendelen laadklep (PHEV)

DCT3

15 A

Transmissie met dubbele koppeling

Relais

Zie de volgende tabel voor het relaistype.

Naam relais

Symbool

TYPE

Fuel Pump Relay

MICRO

PTC Heater1 Relay

MICRO

Blower Relay

MICRO

Rear Heated Relay

MINI

IG3 Relay

MICRO

Battery Cooling Fan Relay (HEV)

MICRO

PDM (IG1) RELAY

MICRO

PDM (ACC) RELAY

MICRO

PDM (IG2) RELAY

MICRO

COOLING FAN MOTOR RELAY

MICRO

PTC HEATER2 RELAY

MICRO

POWER OUTLET

MICRO

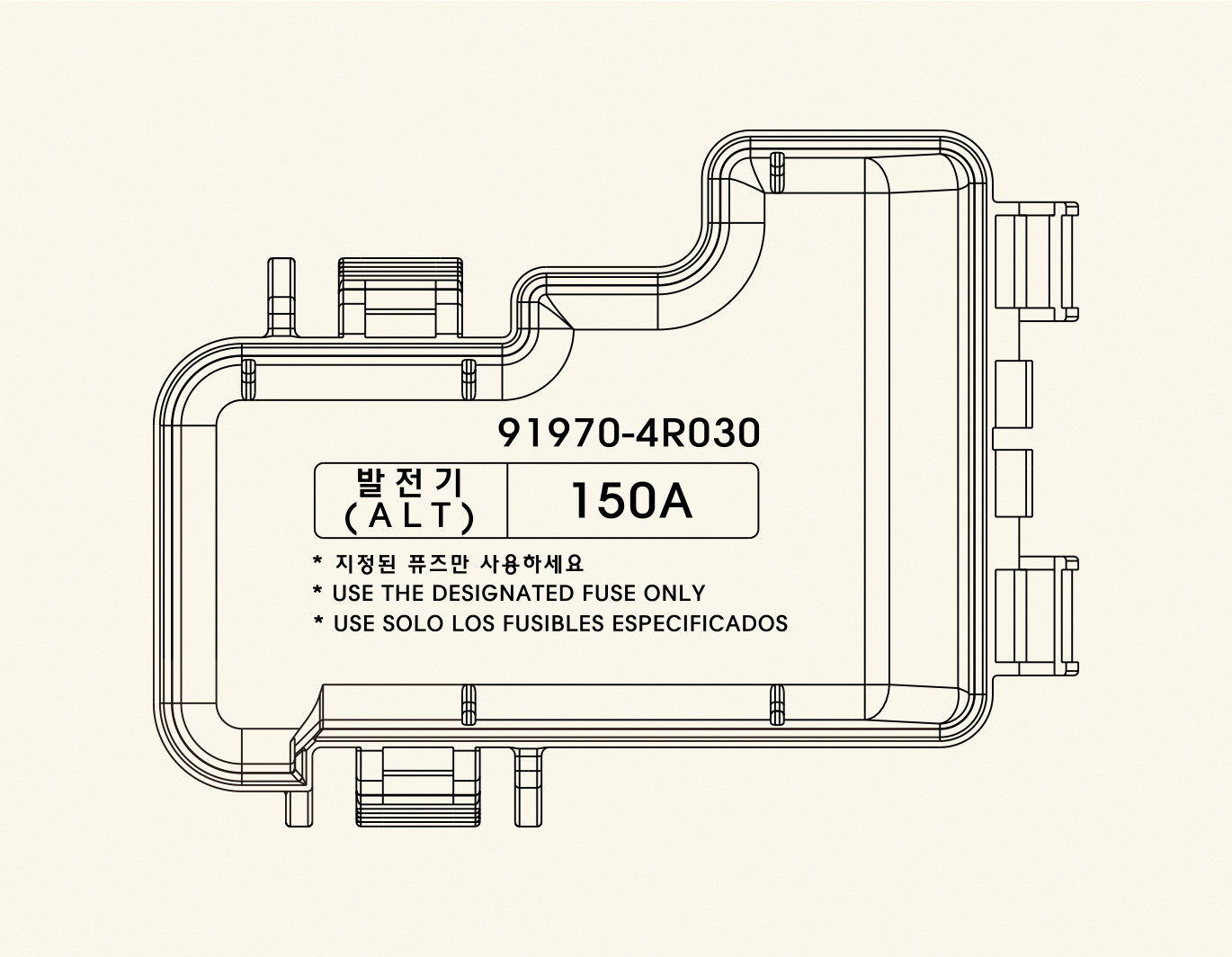

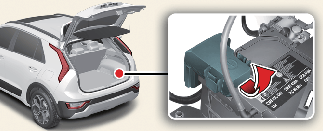

Zekeringkast motorruimte (afdekking accu-aansluitingen) (voor plug-inhybride)
