Description du panneau à fusibles / relais

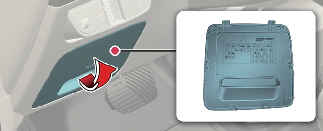

À l'intérieur du couvercle du panneau de fusibles/relais, vous pouvez trouver l'étiquette des fusibles/relais avec le nom des fusibles/relais et leur capacité.

Panneau à fusibles côté conducteur

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles à l'intérieur du cache-fusibles. Ce schéma vous indique les informations spécifiques à votre véhicule.

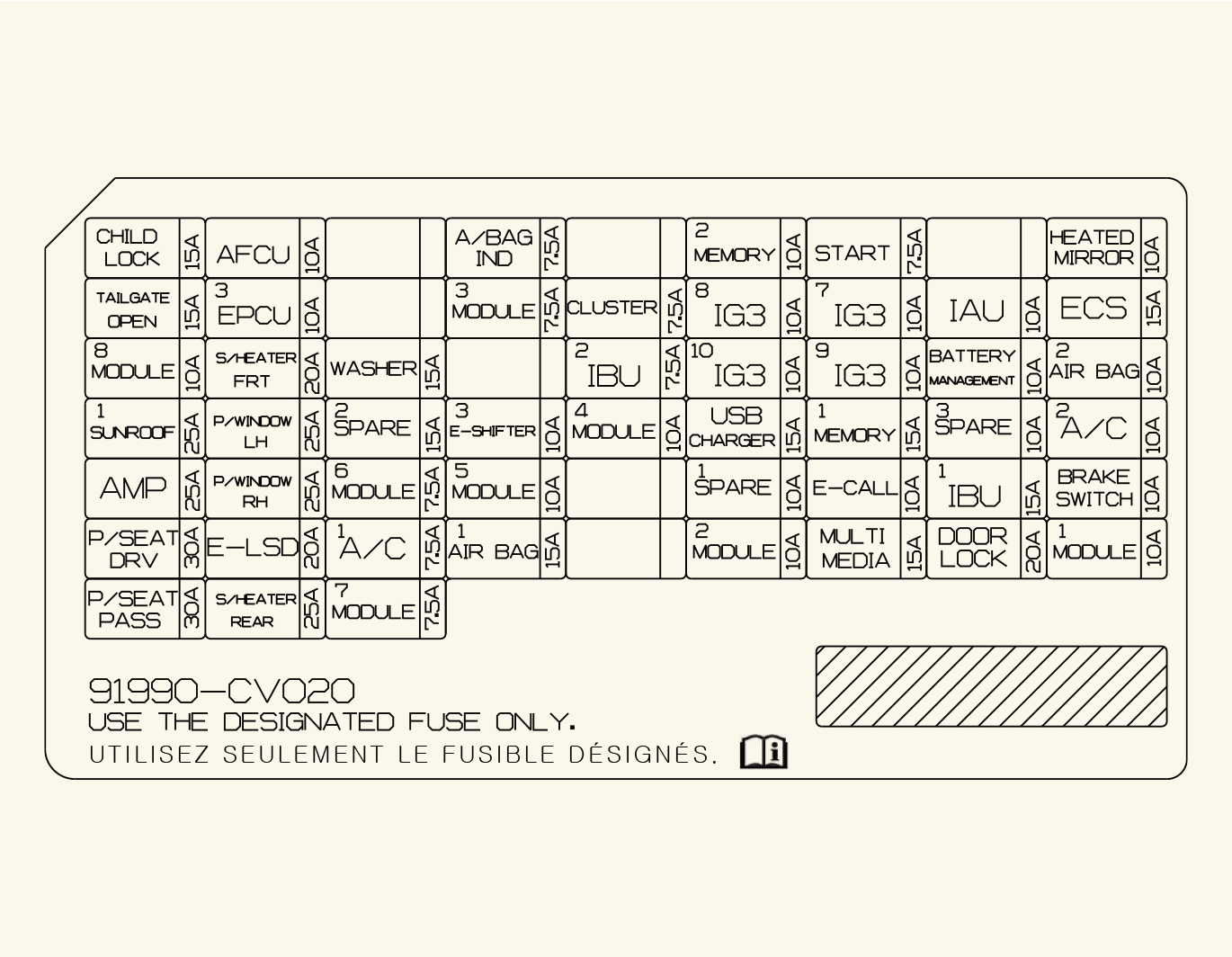

Boîte de jonction ICU

Se reporter au tableau suivant pour avoir une description du fusible.

Nom du fusible	Calibre du fusible	Protégé par circuit
	15 A	Relais de verrouillage de sécurité enfant, Relais de déverrouillage de sécurité enfant
	20 A	AFCU
	7,5 A	Console supérieure
	10 A	ADP, affichage tête haute, unité ADS
	7,5 A	VCU, IBU
	15 A	Loquet du hayon
	10 A	Onduleur arrière
	7,5 A	Commutateur multifonction, IBU, commutateur des feux d’arrêt, module de la porte du conducteur
	7,5 A	Affichage tête haute, combiné d’instruments
	10 A	Unité V2L, ICCU, VCMS, SCU, pompe à huile électronique arrière, CDM
	10 A	Capteur de température intégré, unité principale A/V et de navigation, chauffage CTP A/C, module de commande A/C, combiné d’instruments, témoin du chargeur
	10 A	Poignée extérieure de la porte du conducteur/passager
	15 A	Non utilisé
	10 A	Module du siège électrique du conducteur/passager, commutateur du siège manuel du conducteur/passager
	20 A	Module de commande de ventilation de siège avant, module de commande de chauffage de siège avant
	15 A	Commutateur multifonction
	7,5 A	IBU
	10 A	Onduleur arrière, BMU
	10 A	Non utilisé
	10 A	BMU
	10 A	Module de commande de SRS
	25 A	Unité de commande du toit ouvrant (en verre/à rouleau)
	25 A	Module de vitre électrique de sécurité de conducteur, Commutateur de vitre électrique arrière CG
	15 A	Non utilisé
	10 A	Bouton de changement de vitesse ATM électronique
	10 A	Radar d’angle gauche/droit avant/arrière, onduleur avant/arrière, unité ADAS (conduite), unité VESS, radar du régulateur de vitesse intelligent, caméra de vue avant (ADAS), unité ADAS, commutateur du couvercle supérieur de la console
	15 A	Chargeur USB du siège du conducteur/passager, connecteur de chargement USB avant, connecteur de chargement USB îlot universel
	15 A	Bloc de jonction ICU (fusible Mémoire2), combiné d’instruments, module de commande A/C, éclairage d’ambiance de console (supérieure/inférieure), commutateur de console de plancher, éclairage d’ambiance de la porte du conducteur/passager, éclairage d’ambiance de la porte arrière gauche/droite, combiné d’instruments, éclairage d’ambiance de la planche de bord gauche/droite, unité de l’éclairage d’ambiance
	10 A	Non utilisé
	10 A	Module de commande A/C, valve à haute pression, valve de réfrigérants n° 1/2, bloc de jonction P/R (relais de la soufflante), refroidisseur BSA n° 1, valve du liquide de refroidissement A/C
	25 A	AMP
	25 A	Module des vitres électriques de sécurité du passager, commutateur des vitres électriques arrière côté droit
	7,5 A	IBU
	10 A	Connecteur de liaison de données, rétroviseur électrochromique, ADP, unité principale A/V et de navigation, commutateur de planche de bord, AMP, module de commande de siège ventilé avant, module de commande de chauffe-siège avant, chargeur de téléphone intelligent sans fil, module du siège électrique du conducteur/passager, module de commande du chauffe-siège arrière, commutateur de console de plancher
	10 A	Non utilisé
	10 A	Non utilisé
	15 A	IBU
	10 A	Contacteur de feu stop, IBU
	30 A	Commutateur du siège électrique du conducteur, module du siège électrique du conducteur (avec IMS)
	20 A	Non utilisé
	7,5 A	Module de commande A/C
	15 A	Module de commande de SRS
	10 A	AMP, ADP, bloc de jonction P/E (relais de prise de courant), IBU, unité ADAS, clavier A/V et de navigation, unité principale A/V et de navigation
	15 A	Unité principale A/V et de navigation
	20 A	Relais de verrouillage des portes, relais de déverrouillage des portes, relais de déverrouillage à deux tours
	10 A	Commutateur des feux de détresse, commutateur multifonction, connecteur de liaison de données, capteur de pluie, éclairage d’entrée de porte, unité PTG, module de porte du conducteur, unité du rétroviseur extérieur du conducteur/passager
PASS SIÈGE P	30 A	Commutateur du siège électrique du passager, module du siège électrique du passager
CHAUFFAGE DE SIÈGE ARRIÈRE	25 A	Module de commande de chauffage de siège arrière
	7,5 A	Non utilisé
RÉTROVISEUR CHAUFFANT	10 A	Rétroviseur extérieur

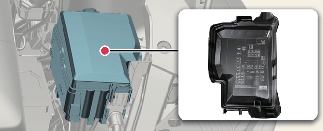

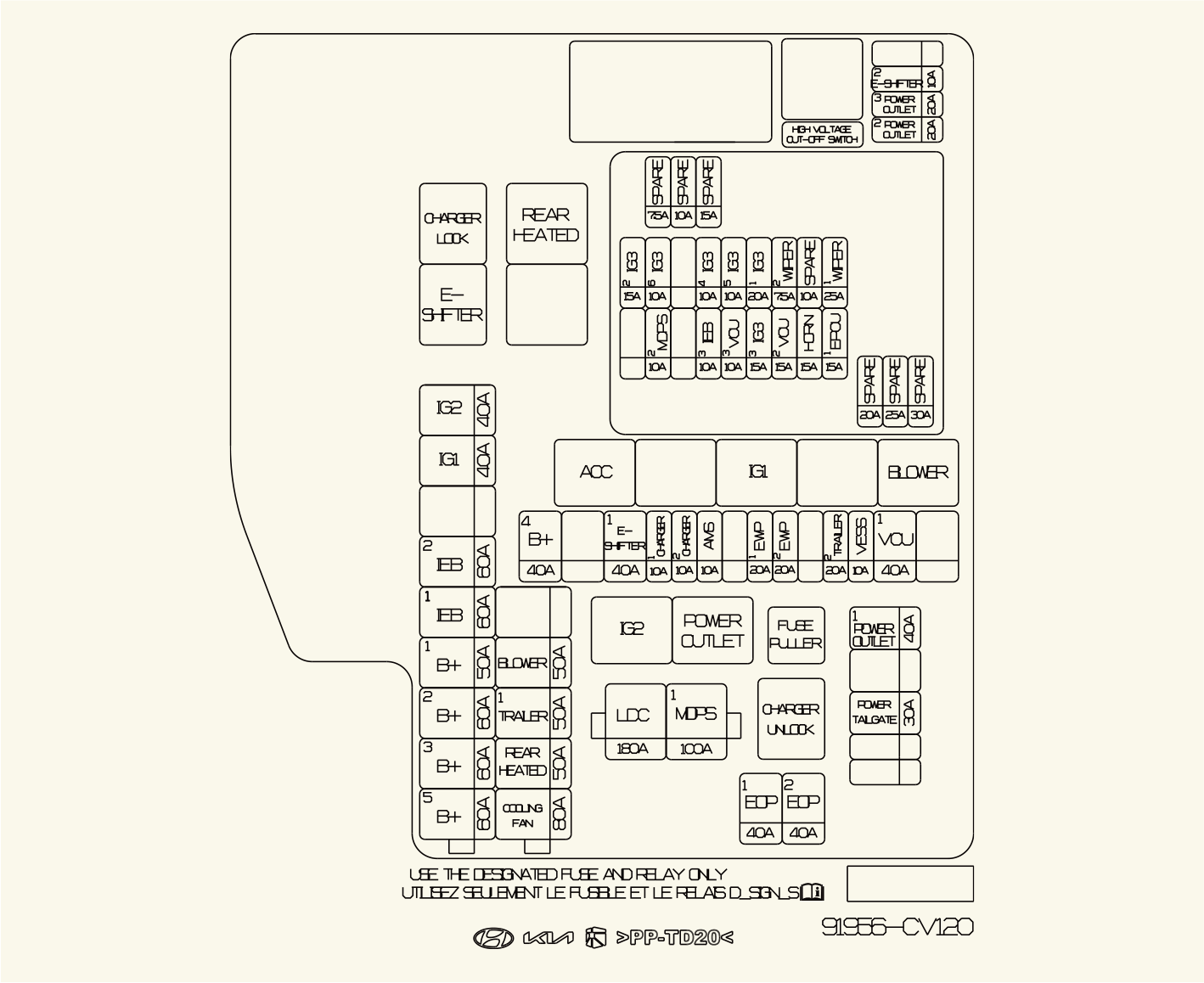

Panneau de fusibles du compartiment moteur

Bloc de jonction P/R

Se reporter au tableau suivant pour avoir une description du fusible.

Nom du fusible		Calibre du fusible	Protégé par circuit
FUSIBLE MULTIPLE-1		180A	Bloc de jonction P/R (fusible : HAYON À COMMANDE ÉLECTRIQUE, EOP1, EOP2, PRISE DE COURANT1)
FUSIBLE MULTIPLE-1		100A	Unité EPS
FUSIBLE MULTIPLE-3		60 A	Bloc PCB (Relais principal IG3, fusible : EPCU1, VCU2, ESSUIE-GLACE1, KLAXON)
		60 A	Bloc de jonction ICU (fusible : EPCU3, SIÈGE ÉLEC. DU COND., SIÈGE ÉLEC. DU PASS. VIT. ÉLEC. CG, VIT. ÉLEC. CD, AFCU, E-LSD, TOIT OUVRANT1, CHAUFFE-S. AV., CHAUFF-S. AR., MODULE8, OUV. DU HAYON, VERR. SÉC. ENFANT)
		60 A	Bloc de jonction ICU (IPS1, PS6, IPS8, IPS9, IPS10)
		50 A	Bloc de jonction ICU (IPS2, IPS3, IPS5, IPS7, IPS13)
		60 A	Unité IEB
		60 A	Unité IEB
		40 A	Bloc de jonction P/R (relais ACC, relais IG1)
		40 A	Bloc de jonction P/R (relais IG2)
FUSIBLE MULTIPLE-2		80 A	Moteur de ventilateur de refroidissement
		50 A	Bloc de jonction P/R (relais du chauffage arrière)
		50 A	Unité de connecteur de remorque
		50 A	Bloc de jonction P/R (relais de soufflante)
FUSIBLE		40 A	Bloc de jonction ICU (relais de loquet de charge à long terme, fusible : IBU1, COMMUTATEUR DE FREIN, COUSSIN GONFLABLE2, A/C2, ECS, GESTION DE LA BATTERIE, MODULE1, IAU, RECHANGE3(B+))
		40 A	Bloc de jonction P/R (relais de levier de vitesses électronique, fusible : LEVIER DE VITESSES ÉLECTRONIQUE2)
		10 A	Bloc de jonction P/R (relais de verrouillage/déverrouillage du chargeur), ICCU, VCMS
		10 A	CDM
		10 A	Capteur de batterie 12V
		20 A	Pompe à eau électronique n° 1
		20 A	Pompe à eau électronique n° 2
		20 A	Non utilisé
		10 A	Unité VESS
		40 A	VCU
		40 A	Boîte de jonction P/R (relais de prise de courant)
		30 A	Unité PTG
		40 A	Pompe à huile électronique arrière
		40 A	Pompe à huile électronique avant (AWD)
		10 A	Bloc de jonction P/R (relais de levier de vitesses électronique), SCU, bouton de changement de vitesse ATM électronique
	PRISE DE COURANT 3	20 A	Prise de courant arrière
	PRISE DE COURANT 2	20 A	Prise électrique avant

Bloc PCB

Se reporter au tableau suivant pour avoir une description du fusible.

Nom du fusible	Calibre du fusible	Protégé par circuit
	25 A	Bloc PCB (relais principal d’essuie-glace)
	15 A	Onduleur avant (AWD)
	10 A	Réserve
	15 A	Bloc PCB (Relais du klaxon)
	7,5 A	IBU
	15 A	VCU
	20 A	Bloc de jonction ICU (fusible : IG3 7, IG3 8, IG3 9, IG3 10)
	15 A	Pompe à eau électronique
	10 A	Valve du liquide de refroidissement BMS à 3 voies
	10 A	VCU
	10 A	Onduleur avant (AWD), pompe à eau électronique n° 1, 2, compresseur A/C électronique
	10 A	Unité IEB
	10 A	Moteur de ventilateur de refroidissement, pompe à huile électronique avant (AWD)
	10 A	Unité EPS
	15 A	VCU

Relais

Se reporter au tableau suivant pour avoir une description du fusible.

N° de relais	Nom de relais	Type
RELAIS 1	VERROUILLAGE DU CHARGEUR	MICRO
RELAIS 2	E-LEVIER DE VITESSE	MICRO
RELAIS 3	ARRIÈRE CHAUFFANT	MINI
RELAIS 5	ACC	MICRO
RELAIS 7	IG1	MICRO
RELAIS 9	SOUFFLANTE	MICRO
RELAIS 10	IG2	MICRO
RELAIS 11	PRISE DE COURANT	MICRO
RELAIS 12	DÉVERROUILLAGE DU CHARGEUR	MICRO
