Précautions à prendre lors de la charge des chargeurs AC et de maintien (câble de charge portable) (Charge AC)

1. Après ouverture de la porte de charge, vérifiez le symbole de charge au bas de l'étiquette d'avertissement.

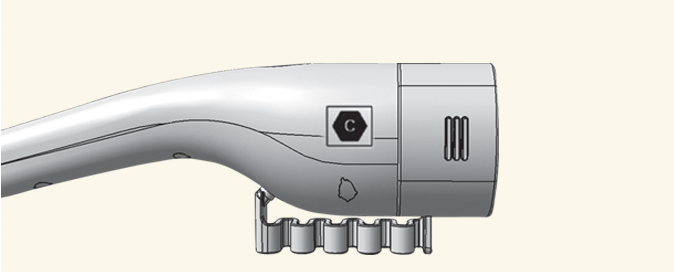

2. Vérifiez le symbole du connecteur de charge AC et du câble de charge de maintien.

3. Après avoir vérifié la lettre de l’alphabet du symbole de charge, procédez aux étapes de charge.

   * Se reporter à Plus de détails.

4. Risque de panne, d’incendie, de blessure, etc. lors de l’utilisation du connecteur de charge avec un symbole non apparié.

Précautions à prendre lors de la charge des chargeurs DC (Chargeurs DC)

1. Après ouverture de la porte de charge, vérifiez le symbole de charge au bas de l'étiquette d'avertissement.

2. Vérifiez le symbole du connecteur de charge sur la borne de recharge rapide.

3. Après avoir vérifié la lettre alphabétique du symbole de charge, procédé à l'étape de charge.

   * Se reporter à Plus de détails.

4. Risque de défaillance, feu, blessure, etc. à considérer lors de l'utilisation d'un connecteur dont le symbole n'est pas identique.

Étiquette de charge électrique

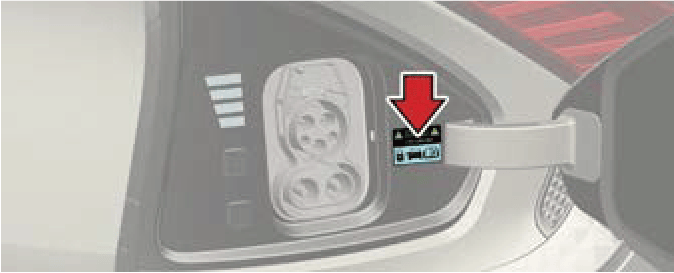

L'étiquette de charge électrique est apposée sur la porte de charge.

1. Avertissement de haute tension

2. Symbole de porte de charge

3. Pour plus de détails, se reporter à Plus de détails.

4. Tension et courant de charge

   () : Monophasé CA

   () : Triphasé CA

5~7 : Symboles du type de charge. Pour plus de détails, se reporter à Plus de détails.

Tableau des symboles des étiquettes de charge électrique

Charge des chargeurs AC et de maintien

Type d'alimentation	Configuration	Type d'accessoire	Portée de la tension	Identifiant
AC	7P	Connecteur et entrée de charge du véhicule	≤480V RMS

Charge DC

Type d'alimentation	Configuration	Type d'accessoire	Portée de la tension	Identifiant
DC	COMBO 7P	Connecteur et entrée de charge du véhicule	50 V à 500 V
			200 V à 920 V
