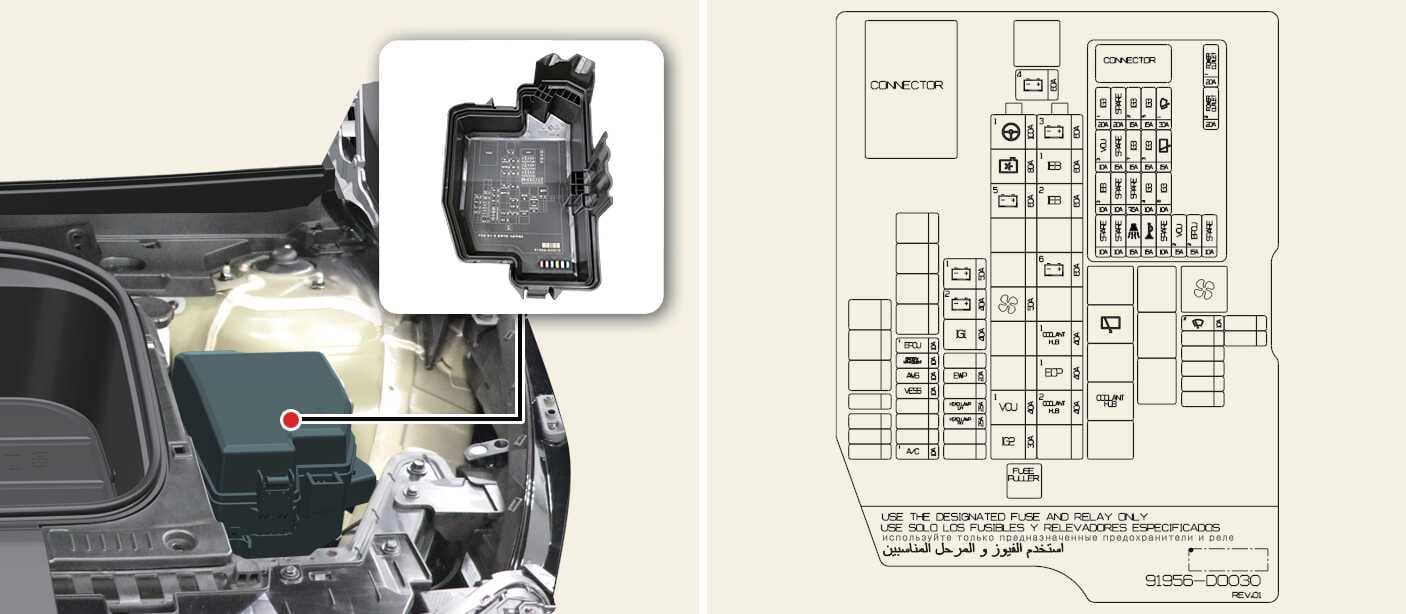

MULTI FUSE-1

LDC

Giunzione P/R (Fusibile: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Unità MDPS

MDPS è lo stesso come EPS (Servosterzo elettrico).

MULTI FUSE-3

B+5

Blocco PCB (Relè principale IG3, Fusibile: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Cassetta di giunzione ICU (Fusibile: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

Scatola di giunzione ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Scatola di giunzione ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Unità IEB

IEB2

Unità IEB

IG1

Blocco di giunzione P/R (Relè ACC, relè IG1)

IG2

Blocco di giunzione P/R (Relè IG2)

MULTI FUSE-2

C/FAN

Motorino ventola di raffreddamento

RR HTD

Blocco di giunzione P/R (Rear Heated Relay)

TRAILER1

Unità connettore rimorchio

BLOWER

Blocco di giunzione P/R (Relè ventola)

FUSIBILE

B+4

Cassetta di giunzione ICU (Relè di blocco del carico a lungo termine, fusibile: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Blocco di giunzione P/R (Relè E-Shifter, Fusibile: E-SHIFTER2)

CHARGER1

Blocco giunzione P/R (Relè blocco caricabatterie, Relè sblocco caricabatterie), ICCU, VCMSCDM

CARICATORE 2

CDM

AMS

Sensore batteria 12V

EWP1

Pompa acqua elettronica n. 1

EWP2

Pompa acqua elettronica n. 2

TRAILER2

Unità connettore rimorchio

VESS

Unità VESS

VCU1

VCU

P/OUTLET1

Power Outlet Relay

T/GATE

Unità PTG

EOP1

Pompa elettronica posteriore dell’olio

EOP2

Pompa elettronica anteriore dell’olio (AWD)

E-SHIFTER2

E-Shifter Relay, SCU, commutatore ATM elettronico

P/OUTLET3

Presa di alimentazione posteriore

P/OUTLET2

Presa di alimentazione anteriore

WIPER1

Blocco PCB (Scheda a circuito stampato) (Relè principale tergicristallo)

EPCU1

Inverter anteriore (AWD)

B/ALARM

Blocco PCB (Scheda a circuito stampato) Blocco (Relè principale avvisatore acustico)

HORN

Blocco PCB (Scheda a circuito stampato) (Relè avvisatore acustico)

WIPER2

IBU (unità centralina carrozzeria integrata)

VCU2

VCU

IG3 1

Cassetta di giunzione ICU (Fusibile: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Pompa acqua elettronica

IG3 5

Valvola a 3 vie del liquido refrigerante BMS (Sistema di gestione batteria)

VCU3

VCU

IG3 4

Pompa acqua elettronica #1, #2, Compressore A/C elettronico

IEB3

Unità IEB

IG3 6

Motorino ventola di raffreddamento, Pompa olio elettronica anteriore (AWD)

MDPS2

Unità MDPS

MDPS è lo stesso come EPS (Servosterzo elettrico).

IG3 2

Inverter anteriore (AWD), VCU
