保險絲/繼電器盒說明

您可以在保險絲/繼電器盒蓋內側找到說明保險絲/繼電器名稱和容量的保險絲/繼電器標籤。

注意

本手冊內的所有保險絲盒說明並不完全適用於您的車輛。其在印製時準確無誤。檢查您車輛的保險絲盒時，參考保險絲盒標籤。

駕駛側保險絲盒

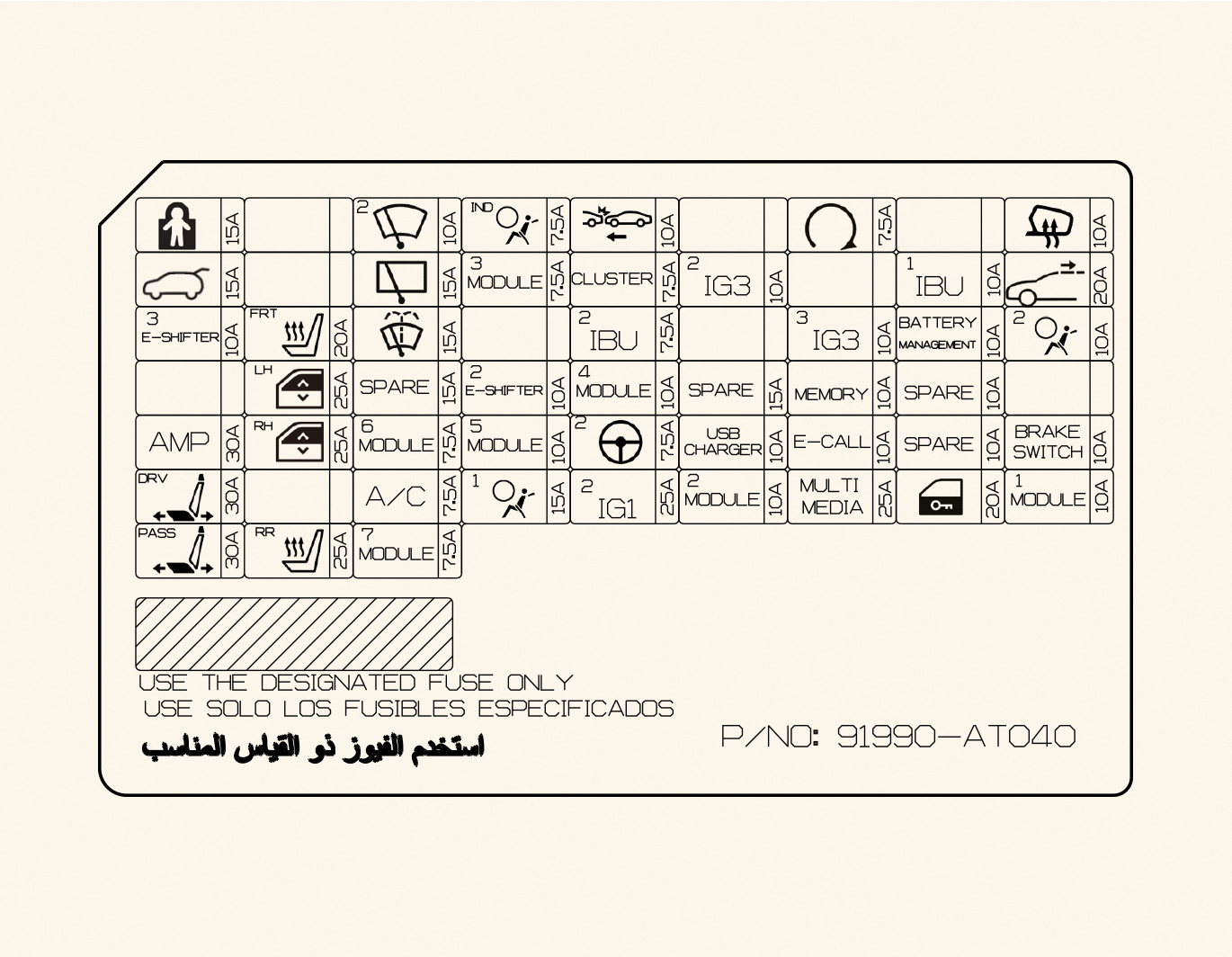

適用於 HEV 車輛

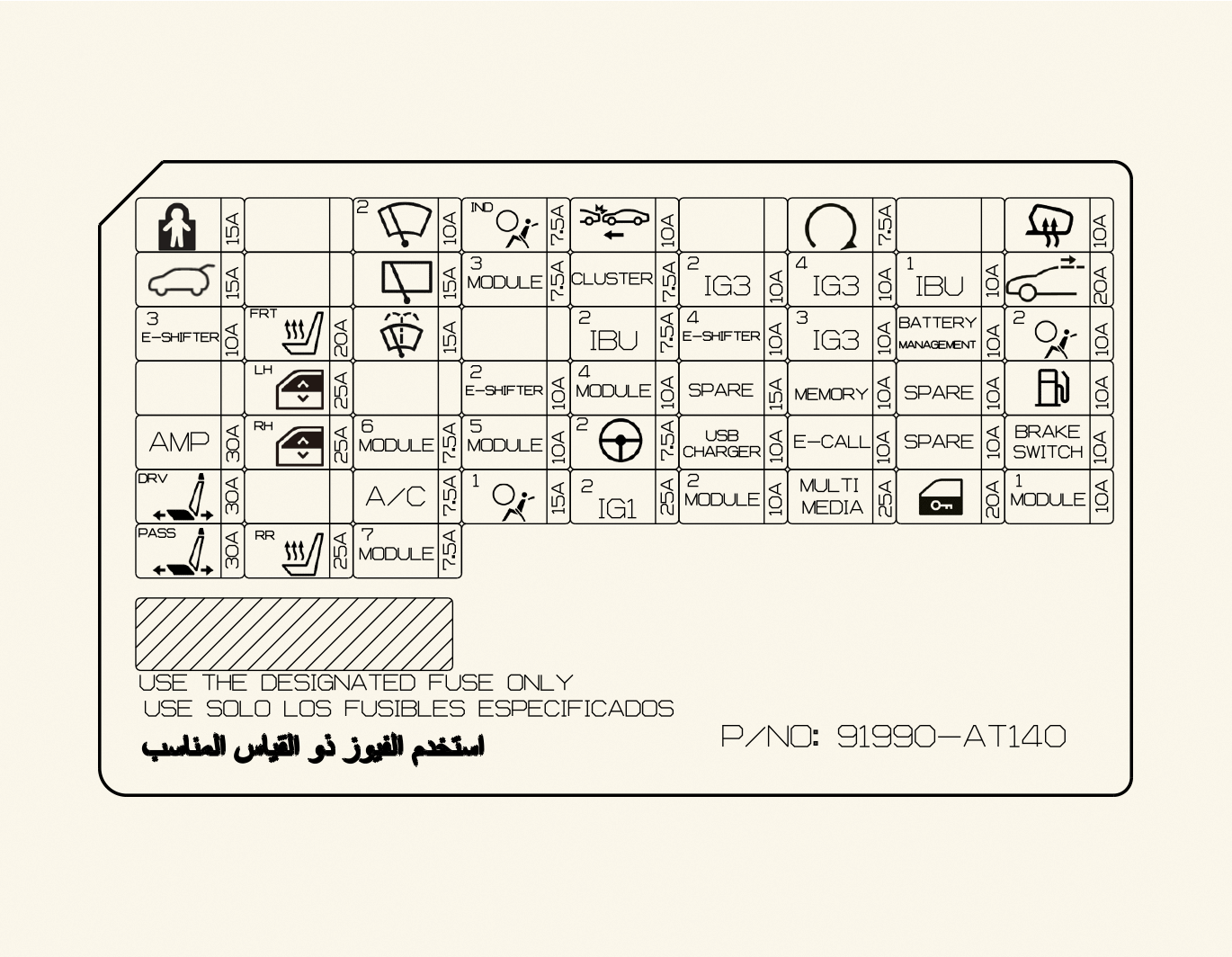

適用於 PHEV 車輛

ICU 接線盒

保險絲名稱

符號

保險絲額定值

電路保護

AMP

30 A

AMP (放大器)

P/SEAT DRV

30 A

駕駛腰墊開關、駕駛電動座椅開關、IMS（整合記憶系統） 控制模組

P/WINDOW LH

25 A

後座 LH 電動門窗開關/模組、駕駛座電動門窗開關/模組 (LHD)，副駕駛座電動門窗開關/模組 (RHD)

P/SEAT PASS

30 A

乘客電動座椅開關

S/HEATER

(FRONT)

20 A

前通風座椅控制模組、前座椅加熱器控制模組

S/HEATER (REAR)

25 A

後座椅加熱器控制模組

P/WINDOW RH

25 A

後座 RH 電動門窗開關/模組、駕駛座電動門窗開關/模組 (RHD)，副駕駛座電動門窗開關/模組 (LHD)

T/GATE

15 A

尾門繼電器

DR LOCK

20 A

中央車門閉鎖／開鎖繼電器、死鎖繼電器

MULTI MEDIA

25 A

音訊／導航主機

E-CALL

10 A

E-Call 單元

MEMORY

10 A

儀表板、抬頭顯示器、情境燈、空調控制模組

START

7.5 A

防盜警報繼電器、HPCU、IBU

E-SHIFTER3

10 A

SCU、電子換檔旋鈕

MODULE6

7.5 A

IBU (車身整合控制單元)

MODULE3

7.5 A

頭頂控制台、多功能開關、煞車燈開關

A/BAG1

15 A

SRS (輔助保護系統 ) 控制模組

WASHER

15 A

噴水器控制桿

MODULE1

10 A

鑰匙互鎖、空調控制模組、充電燈（插入式混合動力車輛）、危險開關、雨量感測器、方向盤遠端控制

IBU1

10 A

IBU（車身整合控制單元），運動模式開關

MODULE2

10 A

IBU、ADAS 停車 ECU、E-CALL、音訊／導航主機、引擎室接線盒（電源插座繼電器繼電器）

A/BAG IND

7.5 A

儀表板（SRS 控制模組）

IBU2

7.5 A

IBU (車身整合控制單元)

MODULE4

10 A

IBU、ADAS 停車 ECU、VESS 單元、前景攝影機、防撞墊開關、中央控制台、後角雷達

A/CON

7.5 A

空調控制模組、引擎室接線盒(鼓風機、PTC 繼電器)、空調壓縮機

A/BAG2

10 A

SRS (輔助保護系統 ) 控制模組

CLUSTER

7.5 A

儀表板、抬頭顯示器

MODULE5

10 A

大燈水準調整裝置、音訊／導航主機、智慧型手機無線充電系統、E-CALL 單元、空調控制模組、頭頂控制台燈、電子變色鏡、AMP（放大器）、座椅加熱器控制模組

MODULE7

7.5 A

ADAS 停車 ECU、交流逆變器、冷卻風扇馬達、座椅加熱器控制模組

BRAKE SWITCH

10 A

IBU（車身整合控制單元），煞車燈開關

MDPS2

7.5 A

MDPS（馬達驅動動力方向盤）裝置

SUNROOF

20 A

天窗單元

HEATED MIRROR

10 A

車外加熱式後視鏡

IG3 2

10 A

電池管理系統

IG3 3

10 A

車載充電器單元、HPCU、引擎室接線盒（電池充電/風扇繼電器）、空調壓縮機

IG3 4

10 A

音訊／導航主機、充電指示器、儀表板、空調控制模組、HV PTC 加熱器單元

CHILD LOCK

15 A

兒童安全電子鎖系統

FRT WIPER2

10 A

前雨刷電機

FCA

10 A

前雷達

RR WIPER

15 A

後雨刷繼電器、後雨刷電機

E-SHIFTER4

10 A

SCU、電子換檔旋鈕

BMS

10 A

電池管理系統

USB CHARGER

10 A

USB 充電器（前托盤／座椅 DRV／通過)

IG1 2

25 A

引擎室接線盒（PCB 盒保險絲 - IEB4、ECU3、DCT3、EWP3）

FUEL FILLER DOOR

10 A

打開燃油加油門

E-SHIFTER2

10 A

SCU、電子換檔旋鈕

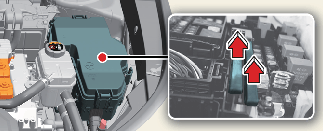

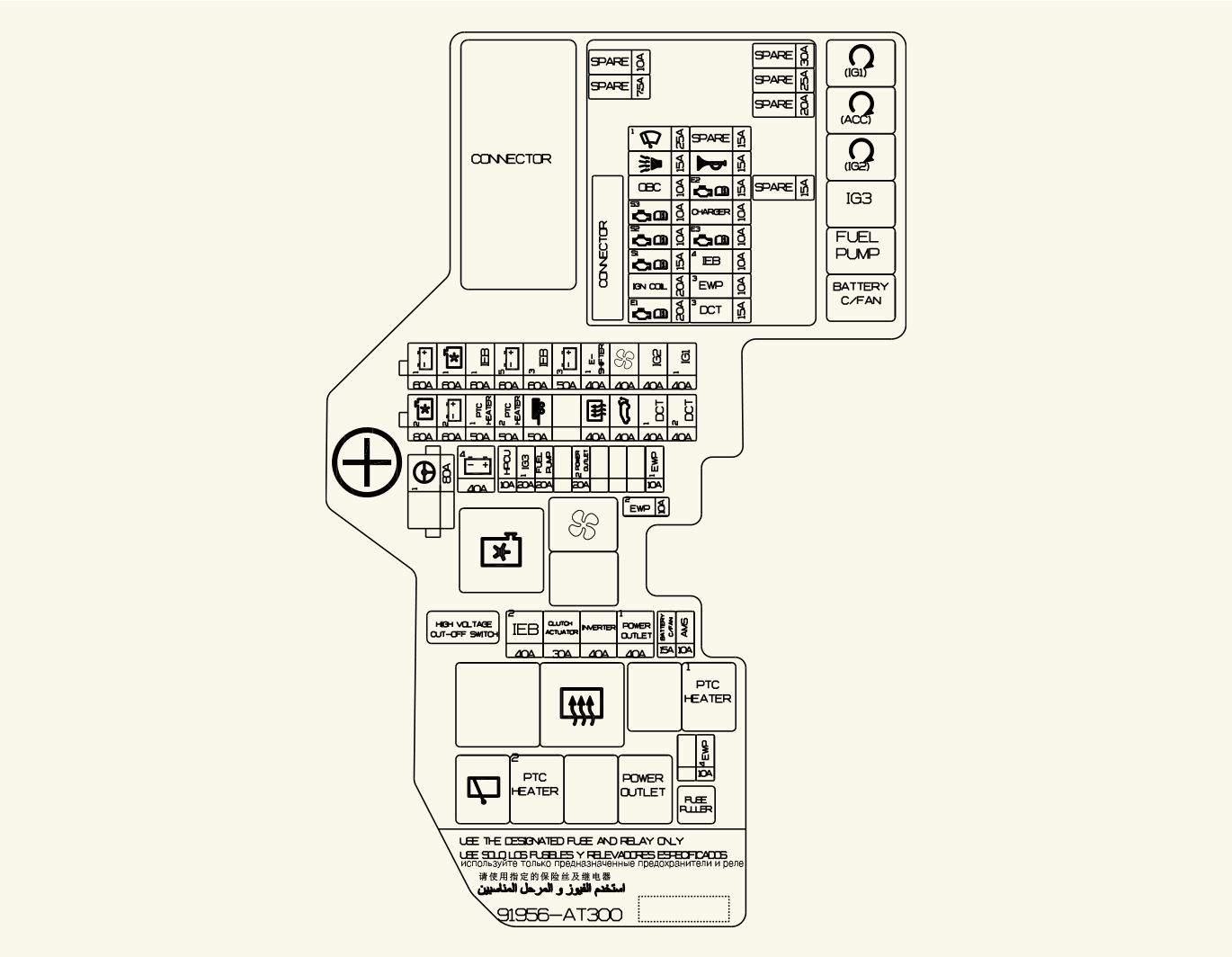

引擎室保險絲盒

引擎室接線盒

保險絲名稱

符號

保險絲額定值

電路保護

組合保險絲

C/FAN2

80 A

冷卻風扇馬達

組合保險絲

PTC HEATER1

50 A

PTC 加熱器 1 號繼電器

B+2

60 A

ICU 接線盒 (IPS)

組合保險絲

MDPS 1

80 A

MDPS（馬達驅動動力方向盤）裝置

REAR HEATED

40 A

引擎室接線盒（後加熱繼電器）

組合保險絲

POWER TAILGATE

40 A

電動尾門單位

E-SHIFTER1

40 A

SCU

組合保險絲

B+3

50 A

ICU 接線盒（保險絲 - 兒童鎖、E-SHIFTER3、電動門窗 LH、電動門窗 RH、後車箱門開啟、AMP、電動座椅 DRV、電動座椅 PASS、S／加熱器 FRT、S／加熱器 RR）、EWP2

組合保險絲

TRAILER

50 A

拖車模組

FUEL PUMP

20 A

引擎室接線盒 (燃油泵繼電器)

組合保險絲

BLOWER

40 A

引擎室接線盒 (鼓風機繼電器)

組合保險絲

B+4

40 A

ICU 接線盒（保險絲 - 多媒體、E-CALL、A/BAG2、煞車開關、模組 1、加油口蓋、IBU1、天窗、電池管理、車門鎖

B+1

60 A

ICU 接線盒 (IPS)

AMS

10 A

電池感測器 (PHEV)

保險絲

IEB2

40 A

整合式電動煞車裝置

IEB3

60 A

整合式電動煞車裝置

組合保險絲

IEB1

60 A

整合式電動煞車裝置

IG3 1

20 A

IGNITION3 RELAY

保險絲

BATTERY C/FAN

15 A

電池散熱風扇

HPCU

10 A

混合動力控制單元

EWP2

10 A

電池電動水泵

保險絲

POWER OUTLET2

20 A

前電源插座

EWP1

10 A

引擎電子水泵

組合保險絲

PTC HEATER2

50 A

PTC 加熱器 2 號繼電器

DCT1

40 A

雙離合器變速器

DCT2

40 A

雙離合器變速器

C/FAN1

60 A

冷卻風扇馬達

B+5

60 A

引擎室 PCB 接線盒

IG2

40 A

ICU 接線盒（保險絲 - 噴水器、空調、模組 6、模組 7、雨刷 RR）

IG1 1

40 A

ICU 接線盒（保險絲 - 模姐 2、USB 充電器、A/BAG1、IBU2、MDPS2、儀表板、模組 3、A/BAG IND、模組 4、模組 5、電子排檔 2、FCA、ING1 2）

保險絲

CLUTCH ACTRUATOR

30 A

引擎離合器致動器

INVERTER

40 A

交流變壓器

POWER OUTLET1

40 A

前電源插座

EWP4

10 A

引擎電子水泵

PCB 盒

保險絲名稱

符號

保險絲額定值

電路保護

SENSOR1

15 A

氧感測器 (上/下)

ECU2

15 A

ECM（引擎控制模組）

SENSOR3

10 A

燃油泵繼電器

SENSOR2

10 A

油料控制閥、沖洗控制電磁閥、可變油泵閥控制、冷卻風扇馬達繼電器、然油箱隔離閥（PHEV）

FRT WIPER1

25 A

前雨刷電機

ECU 3

10 A

ECM（引擎控制模組）

IEB 4

10 A

整合式電動煞車裝置

EWP 3

10 A

引擎電子水泵

OBC

10 A

車載充電器單元（PHEV）

ECU1

20 A

ECM（引擎控制模組）

B/ALARM HORN

15 A

防盜警報喇叭繼電器

IGN COIL

20 A

點火線圈 #1/#2/#3/#4

CHARGER

10 A

充電器鎖定／解鎖繼電器 (PHEV)

DCT3

15 A

雙離合器變速器

繼電器

參考下表的繼電器類型。

繼電器名稱

符號

類型

Fuel Pump Relay

微型

PTC Heater1 Relay

微型

Blower Relay

微型

Rear Heated Relay

迷你型

IG3 Relay

微型

Battery Cooling Fan Relay (HEV)

微型

PDM (IG1) RELAY

微型

PDM (ACC) RELAY

微型

PDM (IG2) RELAY

微型

COOLING FAN MOTOR RELAY

微型

PTC HEATER2 RELAY

微型

POWER OUTLET

微型

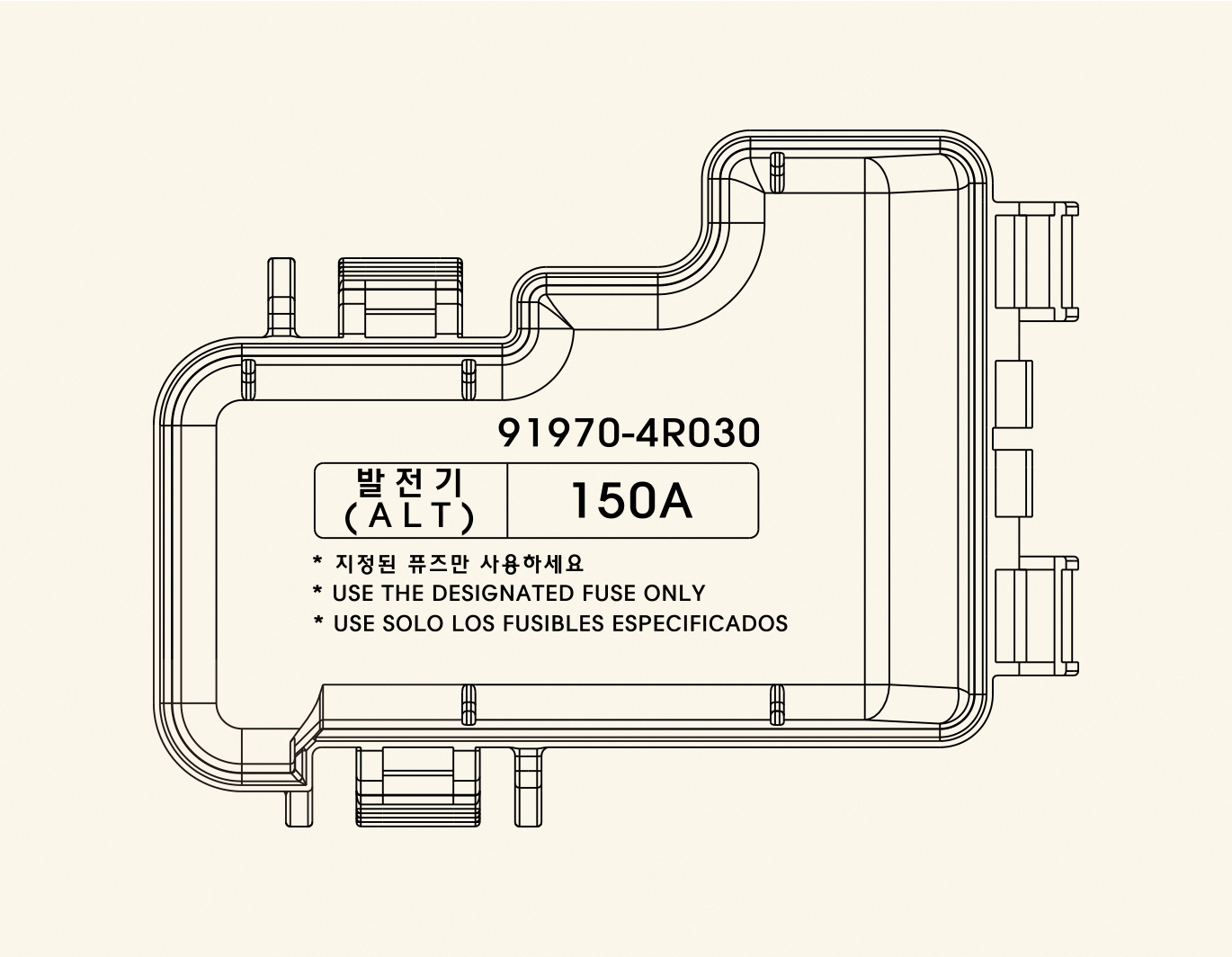

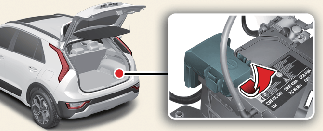

引擎室保險絲盒（電瓶端子蓋）（針對插入式混合動力）
