Remplacement d'un fusible dans le compartiment moteur

1

Coupez le contact et désactivez tout autre commutateur.

2

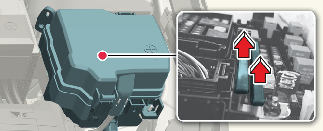

Retirez le couvercle du panneau à fusibles en appuyant sur la languette et en soulevant le couvercle.

3

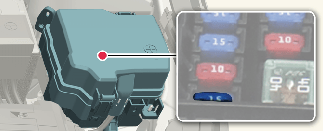

Vérifiez le fusible extrait; remplacez-le s’il a grillé. Pour retirer ou insérer le fusible, utiliser l'extracteur de fusible du panneau de fusibles du compartiment moteur.

4

Insérer un fusible neuf de même calibre et s'assurer qu'il s'adapte bien dans les clips. S'il semble desserré, consulter un concessionnaire agréé Kia.

MISE EN GARDE

Après avoir vérifié le panneau de fusibles du compartiment moteur, installez adéquatement le couvercle du panneau de fusibles.

Sinon, une infiltration d’eau est possible et risque de provoquer une défaillance électrique.

REMARQUE

Si le multi-fusible a grillé, consultez un concessionnaire Kia autorisé.

REMARQUE

Le système électronique pourrait dysfonctionner même si les fusibles du compartiment moteur et du boîtier à fusibles intérieur ne sont pas débranchés. Dans ce cas, la cause du problème peut être la déconnexion du fusible principal (type BFT), qui se trouve à l'intérieur du capuchon de la borne positive (+) de la batterie. Comme le fusible principal est conçu de façon plus complexe que les autres pièces, faites vérifier le véhicule par un concessionnaire Kia autorisé.

Fusible principal (fusible multifonction)

Si le fusible principal est grillé, il doit être déposé comme suit :

1

Arrêtez le moteur.

2

Débranchez le câble négatif de la batterie.

3

Déposez les écrous illustrés ci-dessus.

4

Remplacez le fusible par un de même capacité.

5

Procédez à la réinstallation en suivant l'ordre inverse du démontage.

MISE EN GARDE

Vérifiez visuellement le capuchon de la batterie pour vous assurez qu'il est bien fermé. Si le couvercle de la batterie n'est pas correctement verrouillé, le système électrique pourrait être endommagé en raison de l'afflux d'humidité dans le système.
