Description du panneau de fusibles/relais

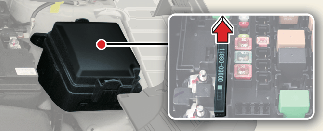

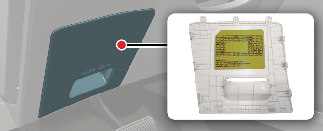

Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.

REMARQUE

Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.

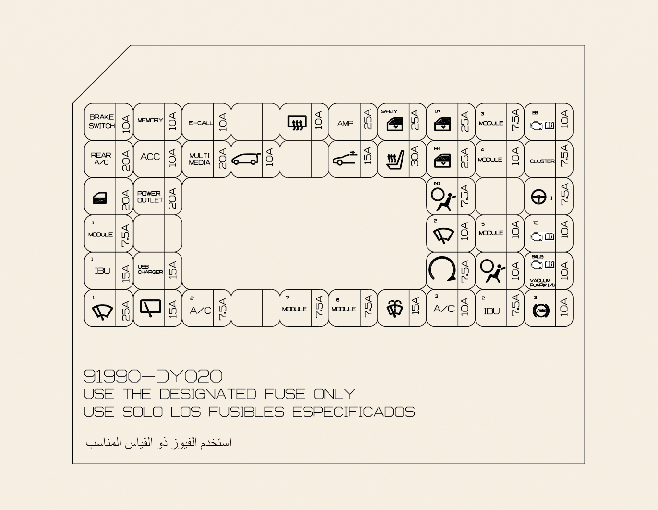

Panneau de fusibles côté conducteur

Bloc de jonction ICU

Nom du fusible

Symbole

Calibre du fusible

Circuit protégé

BRAKE SWITCH

10 A

Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée)

MÉMOIRE

10 A

Relais de pliage/dépliage de rétroviseur extérieur, unité de commande de climatisation, unité de lampe d'ambiance, lampe d'ambiance (planche de bord, console, porte avant et arrière), groupe d'instruments, capteur photo d'éclairage automatique, unité de convertisseur DC-DC (ISG)

E-CALL

10 A

Module d'appel d'urgence (E-Call)

DÉGIVRANT

10 A

Unité de commande de climatiseur, (essence) 1.4 T-GDi, Smartstream G1.5 : ECM (module de commande du moteur)

AMP

25 A

^ISG : Unité AMP (amplificateur) ISG : Unité de conversion DC-DC

SÉCURITÉ P/MOTEUR FENÊTRE

25 A

Module de sécurité de vitre électrique côté conducteur

P/WINDOW LH

25 A

RHD : Commutateur principal vitre électrique, moteur de vitre électrique passager conduite à gauche : Commutateur principal de lève-vitre électrique

MODULE 3

7,5 A

Contacteur de feu de stop

ECU6

10 A

ECM(module de commande du moteur)

CLIMATISATION ARRIÈRE

20 A

Relais ventilateur arrière

ACC

10 A

Commutateur de rétroviseur extérieur, IBU (unité de commande de carrosserie intégrée), chargeur USB avant, unité de carte à clé, appel d'urgence (e-call), module, ^ISG (unité audio, amplificateur), ISG (unité de conversion DC-DC)

MULTIMÉDIA

20 A

^ISG : Audio (Affichage) / Audio/Vidéo & Unité centrale de navigation / Audio (Compact)ISG : Unité de conversion DC-DC

HAYON OUVERT

10 A

Relais de hayon

TOIT OUVRANT

20 A

Contrôleur de toit ouvrant (moteur de vitre/rideau)

SIÈGE CHAUFFANT

30 A

Ventilation d'air avant + module de commande de chauffage de siège

P/WINDOW RH

25 A

RHD : Commutateur principal de lève-vitre électrique conduite à gauche : Commutateur principal vitre électrique, Commutateur vitre électrique passager

MODULE4

10 A

Audio (affichage) / Unité principale audio/vidéo et navigation / Audio (compact), unité de commande de climatiseur

COMBINÉ

7,5 A

Combiné d’instruments

SERRURE DE PORTE

20 A

Relais de verrouillage/déverrouillage des portes central

Prise électrique

15 A

Prise de courant

A/BAG IND

7,5 A

Combiné d’instruments

MDPS

7,5 A

Unité de direction assistée commandée par moteur électrique

MODULE 1

7,5 A

AT/IVT/DCT : Unité de levier de changement de vitesse, capteur de pluie, diagnostic embarqué, module de commande de ventilation de siège avant

ESSUIE-GLACE AVANT 2

10 A

IBU (Unité de commande de carrosserie intégrée)

MODULE5

10 A

Commutateur de console, commutateur de protection contre les collisions, unité de conversion CC-CC (ISG), IBU (unité de commande de carrosserie intégrée), module d'appel d'urgence (e-call), indicateur de levier de changement de vitesse, diagnostic embarqué, chargeur sans fil, rétroviseur chromique électronique, purificateur d'air, dispositif de réglage des phares, ventilation avant + module de commande de chauffage de siège, amplificateur

TCU 2

10 A

Interrupteur d'inhibition (AT/IVT/DCT), pompe à huile électronique (IVT ISG), AT/DCT : TCM (module de commande de transmission), DCT : Levier de changement de vitesse

IBU 1

15 A

IBU (Unité de commande de carrosserie intégrée)

CHARGEUR USB

15 A

Chargeur USB (console et coffre)

START (démarrage)

7,5 A

[Transmission manuelle et sans clé intelligente] verrou d'allumage et interrupteur d'embrayage [transmission manuelle et avec clé intelligente] bloc moteur (relais de démarrage), IBU (unité de commande de carrosserie intégrée), ECM (module de commande du moteur), PCM (module de commande du groupe motopropulseur), [transmission auto] commutateur de plage de transmission

AIRBAG

10 A

Module de commande d'airbag

CAPTEUR4 ((Diesel) 1.5 VGT)

10 A

Capteur d'eau de carburant, unité de relais de préchauffage

POMPE A VIDE (Essence) 1.4 T-GDi)

10 A

Vacuostat, pompe à vide

ESSUIE-GLACE AVANT 1

25 A

Moteur d'essuie-glace avant et lave-glace

ESSUIE-GLACE ARRIÈRE

15 A

Relais d'essuie-glace arrière, Moteur d'essuie-glace arrière

CLIMATISATION 2

7,5 A

Unité de commande de climatiseur, relais de ventilateur arrière

MODULE 7

7,5 A

Ventilation d'air avant + module de commande de chauffage de siège

MODULE6

7,5 A

IBU (Unité de commande de carrosserie intégrée)

LAVE-VITRE

15 A

Commutateur multifonction

A/C3

10 A

Unité de contrôle du climatiseur

IBU 2

7,5 A

IBU (Unité de commande de carrosserie intégrée)

ABS3

10 A

ABS (unité de contrôle du système de freinage antiblocage)/ESC (unité de contrôle électronique de la stabilité)

Panneau de fusibles du compartiment moteur

Bloc de jonction du compartiment moteur

Nom du fusible

Symbole

Calibre du fusible

Circuit protégé

FUSIBLE

ABS1

40 A

Unité ABS (système de freinage antiblocage) / Unité ESC (contrôle électronique de la stabilité)

ABS2

30 A

Unité ABS (système de freinage antiblocage) / Unité ESC (contrôle électronique de la stabilité)

BLOWER

40 A

Relais de ventilateur avant

DÉGIVRANT

40 A

Bloc de jonction ICU - Relais de chauffage arrière

MULTIFUSE-1

Smartstream G1.5

ALT

150 A

Alternateur, relais de soufflante, unité ABS (système de freinage antiblocage)/unité ESC (contrôle électronique de la stabilité), bloc de jonction ICU - relais de chauffage arrière

MDPS1

80 A

Unité MDPS (direction assistée entraînée par moteur)

MULTIFUSE-2

(Essence) 1.4 T-GDi

ALT

150 A

Alternateur, relais de soufflante, unité ABS (système de freinage antiblocage)/unité ESC (contrôle électronique de stabilité), chauffage arrière, moteur de ventilateur de refroidissement

MDPS1

80 A

Unité MDPS (direction assistée entraînée par moteur)

COOLING FAN

80 A

Moteur de ventilateur de refroidissement

MULTIFUSE-3

(Diesel) 1.5 VGT

ALT

180A

Alternateur, relais de soufflante, unité ABS (système de freinage antiblocage)/unité ESC (contrôle électronique de la stabilité), chauffage arrière, unité de relais de préchauffage

MDPS1

80 A

Unité MDPS (direction assistée entraînée par moteur)

BOUGIE DE PRÉCHAUFFAGE

100 A

Unité de relais de préchauffage

FUSIBLE

B+3

60 A

Bloc de jonction ICU (relais de coupure automatique de charge à long terme, fusibles - climatisation arrière, interrupteur de frein, module 1, IBU1, verrouillage de porte)

B+1

40 A

Bloc de jonction ICU (IPS1, IPS2, IPS3, IPS4, IPS5, IPS6)

B+2

50 A

Bloc de jonction ICU (IPS7, IPS8, IPS9, IPS10, IPS11, IPS12)

B+4

30A (sans chauffe-siège)/50A (avec chauffe-siège)

Bloc de jonction ICU (relais principal P/WDW, fusibles - vitre électrique de sécurité conducteur, toit ouvrant, amplificateur, chauffage de siège, hayon ouvert)

CLIMATISATION 1

10 A

Relais de climatisation

COOLING FAN

40A(G2 1.5)/

50A(U2 1.5)/

Relais Hi du ventilateur de refroidissement, relais Lo du ventilateur de refroidissement

SGA

40 A

[(Essence) 1.4 T-GDi] Actionneur Smart Gear

CHAUFFAGE DU CARBURANT

30 A

[(Diesel) 1.5 VGT] Relais de chauffage de carburant

IG1

40 A

Relais ACC, relais IG1, contacteur d'allumage

IG 2

30 A

Relais de démarreur, relais IG2, contacteur d'allumage

DCT1

40 A

[(Essence) 1.4 T-GDi] Module de commande de transmission (TCM)

EOP

40 A

[Smartstream G1.5] Unité de pompe à huile électronique (spécifications IVT et ISG uniquement)

DCT2

40 A

[(Essence) 1.4 T-GDi] Module de commande de transmission (TCM)

DCT3

15 A

[(Essence) 1.4 T-GDi] Module de commande de transmission (TCM)

FUSIBLE

AMS

10 A

[(Diesel) 1.5 VGT- toutes spécifications] Capteur de batterie,

[(Essence) 1.4 T-GDi, Smartstream G1.5-ISG uniquement] Capteur de batterie

POMPE À DÉPRESSION

20 A

[(Essence) 1.4 T-GDi] Pompe à vide

POMPE À CARBURANT

15 A

Relais de la pompe à carburant

AVERTISSEUR SONORE

15 A

Relais de klaxon (tous), relais de klaxon B/A (Inde non appliqué)

2ème

RANGÉE DE SIÈGE PLIABLE

25 A

Unité de pliage du siège arrière

ECU2

15 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

ECU5

15 A

[(Essence) 1.4 T-GDI, Smartstream G1.5]

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

TCU 1

25 A

[(Diesel) 1.5 VGT] TCM (module de commande de transmission)

ECU 1

30 A

Relais principal

IGN COIL

20 A

[(Essence) 1.4 T-GDi, Smartstream G1.5] Bobine d'allumage #1/#2/#3/#4

CAPTEUR 3

10 A

[(Diesel) 1.5 VGT] Capteur de débit d'air massique, capteur PM, actionneur électronique VGT

(Turbocompresseur à géométrie variable), électrovanne de dérivation de refroidissement EGR [(essence) 1.4 T-GDi] moteur de ventilateur de refroidissement

INJECTEUR

15 A

[Smartstream G1.5] - Injecteur #1/#2/#3/#4

ECU3

20 A

[(Essence) 1.4 T-GDi, Smartstream G1.5] ECM (module de commande du moteur), PCM (module de commande du groupe motopropulseur)

ECU4

20 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

CAPTEUR 1

10 A

[TOUT] Relais de pompe à carburant

[(Diesel) 1.5 VGT] Unité de dosage d'admission

CAPTEUR 2

10 A

[(Diesel) 1.5 VGT] Relais de chauffage de carburant, capteur de position de came, relais de ventilateur de refroidissement, relais de ventilateur de refroidissement, relais de climatiseur, interrupteur de feu stop Lambda haut et bas

[(Essence) 1.4 T-GDi] Électrovanne de commande de purge, RCV, relais de climatiseur, pompe à huile V, soupape de commande d'huile (IN, EX), capteur d'oxygène haut et bas

[Smartstream G1.5] Électrovanne de contrôle de purge, relais Hi du ventilateur de refroidissement, relais Lo du ventilateur de refroidissement, relais du climatiseur, solénoïde VIS, vanne de contrôle de l'huile (IN, EX), capteur d'oxygène haut et bas

Relais

Consulte le tableau suivant pour le type de relais

Nom du relais

Symbole

TYPE

Relais de soufflerie

MICRO

Relais de climatisation

MICRO

Relais Hi de ventilateur de refroidissement

MICRO

Relais Lo de ventilateur de refroidissement

MICRO

Relais de chauffage du filtre à carburant

MICRO

Relais ACC

MICRO

Relais allumage 1

MICRO

Relais allumage 2

MICRO

Relais de démarrage

MICRO

Relais de la pompe à carburant

MICRO

Relais de l'avertisseur sonore

MICRO

Relais de klaxon antivol

MICRO

Relais Hi d'essuie-glace avant

MICRO

Relais Lo d'essuie-glace avant

MICRO

Relais principal

MINI
