Nabíjačku Trickle môžete použiť, ak nabíjačka AC (striedavý prúd) nie je dostupná.

1. Zástrčka a kábel

2. Ovládač (ICCB)

3. Nabíjací konektor/kábel

* V závislosti od vašej oblasti sa tento kábel nemusí dodávať s vaším vozidlom.

1. Pripojte zástrčku do zásuvky elektrického systému domácnosti.



   A: Zástrčka

   B: Elektrická zásuvka

2. Skontrolujte, či sa zobrazí kontrolka napájania (zelená) na ovládači.



3. Zošliapnite brzdový pedál a zatiahnite parkovaciu brzdu.

4. Vypnite všetky spínače, preraďte do polohy P (parkovanie) a vypnite vozidlo. Ak sa nabíjanie začne bez toho, aby bolo preradené do polohy P (parkovanie), spustí sa až po automatickom preradení do polohy P (parkovanie).

5. Otvorte dvierka nabíjacieho portu.

   Viac informácií nájdete v časti Ďalšie podrobnosti.

6. Otvorte ochranné kryty nabíjacieho konektora a nabíjacej zástrčky. Skontrolujte, či na konektore a zástrčke nie sú cudzie látky alebo prach.

7. Držte nabíjací konektor za rukoväť a zapojte ho do nabíjacej zásuvky vozidla. Konektor úplne zatlačte dovnútra. Pri nedostatočnom spojení nabíjacieho konektora nabíjacieho terminálu môže nastať požiar.

8. Nabíjanie sa spustí automaticky (zobrazí sa kontrolka nabíjania).



9. Skontrolujte, či kontrolka nabíjania () vysokonapäťovej batérie svieti na prístrojovom paneli. Nabíjanie nie je aktívne, ak kontrolka nabíjania () nesvieti. Ak nabíjací konektor nie je správne pripojený, znova pripojte nabíjací kábel, aby bolo možné nabíjanie.

10. Po spustení nabíjania sa bude na prístrojovom paneli približne 1 minútu zobrazovať odhadovaný čas nabíjania.



    A: Zostávajúci čas

    Odhadovaný čas nabíjania sa bude približne 1 minútu zobrazovať na prístrojovom paneli aj po otvorení dverí vodiča. Ak je nastavené naplánované nabíjanie alebo naplánované spustenie klimatizácie alebo kúrenia, namiesto odhadovaného času nabíjania sa bude zobrazovať symbol „--“.

Odporúčame, aby ste kábel nabíjačky Trickle po použití vložili do úložného boxu.

• Nabíjací konektor je pripojený k vozidlu (kontrolka POWER (napájanie) svieti na zeleno)

• Zástrčka je zapojená do elektrickej zásuvky (kontrolka POWER (napájanie) svieti na zeleno)

1. Pred odpojením nabíjacieho konektora sa uistite, že sú odblokované dvierka. Keď sú zablokované dvierka zamknuté, uzamykací systém nabíjacieho konektora neumožní odpojenie. Aby nedošlo ku krádeži nabíjacieho kábla, nemožno nabíjací konektor odpojiť od zásuvky, ak sú dvierka zablokované. Ak je však pre vozidlo nastavený režim nabíjacieho konektora AUTO, nabíjací konektor sa automaticky odomkne od zásuvky, keď sa nabíjanie dokončí.



   POZNÁMKA

   Ak chcete odpojiť nabíjací konektor, odblokujte dvere, aby ste odistili uzamykací systém nabíjacieho konektora. V opačnom prípade sa môže poškodiť nabíjací konektor a nabíjací vstup vozidla.

2. Uchopte rukoväť nabíjacieho konektora a vytiahnite ho von.



3. Uistite sa, že sú dvierka bezpečne zatvorené.

4. Odpojte zástrčku zo zásuvky elektrického systému domácnosti. Pri odpájaní zástrčky neťahajte za kábel.



   A: Zástrčka

   B: Elektrická zásuvka

5. Zatvorte ochranný kryt pre nabíjací konektor, aby do terminálu nevnikol cudzí materiál.

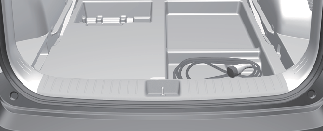

6. Umiestnite nabíjací kábel do priehradky na kábel, aby ste ho ochránili.

• Používajte prenosný nabíjací kábel certifikovaný spoločnosťou Kia.

• Prenosný nabíjací kábel sa nepokúšajte opravovať, rozoberať ani upravovať.

• Nepoužívajte predlžovací kábel ani adaptér.

• Ak sa rozsvieti výstražná kontrolka poruchy, okamžite ho prestaňte používať.

• Zástrčky ani nabíjacieho konektora sa nedotýkajte vlhkou rukou.

• Nedotýkajte sa koncovky nabíjacieho konektora (striedavý prúd) ani nabíjacej zásuvky na striedavý prúd na vozidle.

• Nepripájajte nabíjací konektor k napätiu, ktoré nezodpovedá predpisom.

• Prenosný nabíjací kábel nepoužívajte, ak je opotrebovaný, má poškodenú izoláciu alebo má poškodenie akéhokoľvek druhu.

• Ak je puzdro ICCB alebo nabíjací konektor (striedavý prúd) poškodený, prasknutý alebo má akýmkoľvek spôsobom viditeľné vodiče, prenosný nabíjací kábel nepoužívajte.

• Nenechajte deti používať prenosný nabíjací kábel ani sa ho dotýkať.

• Zabráňte kontaktu ovládača s vodou.

• Zabráňte kontaktu konektora na striedavé nabíjanie a koncovky zástrčky s cudzími látkami.

• Na kábel ani vodič nestúpajte. Za kábel ani vodič neťahajte, nekrúťte ním a neohýbajte ho.

• Vozidlo nenabíjajte pri hromobití.

• Ovládač nepúšťajte na zem ani naň neklaďte ťažké predmety.

• Do blízkosti nabíjačky počas nabíjania neumiestňujte predmety, ktoré sú zdrojom vysokej teploty.

• Pri nabíjaní z opotrebovanej alebo poškodenej zásuvky elektrického systému domácnosti hrozí riziko zásahu elektrickým prúdom. Ak máte o stave zásuvky elektrického systému domácnosti pochybnosti, dajte ju skontrolovať kvalifikovanému elektrikárovi.

• Prenosný nabíjací kábel prestaňte okamžite používať, ak sa zásuvka elektrického systému domácnosti alebo ktorákoľvek súčasť prehrieva alebo ak cítite spáleninu.

Ak po pripojení nabíjačky nemôžete nabiť vysokonapäťovú batériu, skontrolujte nasledovné body:

1. Skontrolujte nastavenia nabíjania pre vozidlo.

   (napr. keď je nastavené naplánované nabíjanie, nabíjanie sa nespustí bezprostredne po pripojení nabíjačky (striedavý prúd) alebo prenosnej nabíjačky.)

2. Skontrolujte prevádzkový stav nabíjačky (striedavý prúd), prenosnej nabíjačky.

   (Stav prenosnej nabíjačky)

   * Konkrétny spôsob vyjadrenia stavu nabíjačky sa môže líšiť v závislosti od výrobcu nabíjačky.

3. Ak sa vozidlo nezačne nabíjať a na prístrojovej doske sa zobrazí výstražné hlásenie, prečítajte si ho.

4. Ak sa vozidlo pri použití inej, štandardne fungujúcej nabíjačke nabíja správne, obráťte sa na výrobcu nabíjačky.

5. Ak sa vozidlo správne nenabíja ani pri použití inej, štandardne fungujúcej nabíjačky, obráťte sa na autorizovaného predajcu alebo servisného partnera spoločnosti Kia a požiadajte o kontrolu vozidla.
