Popis panela s poistkami/relé

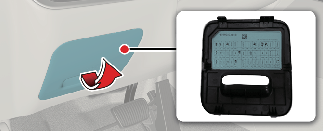

Za krytmi panela poistiek/relé nájdete štítok s poistkami/relé, ktorý opisuje názov a kapacitu jednotlivých poistiek/relé.

POZNÁMKA

Nie všetky popisy poistkových panelov v tejto príručke sa môžu vzťahovať na vaše vozidlo. Opis jej presný v čase tlače. Keď kontrolujte panel s poistkami vo vašom vozidle, pozrite si štítok na paneli poistiek.

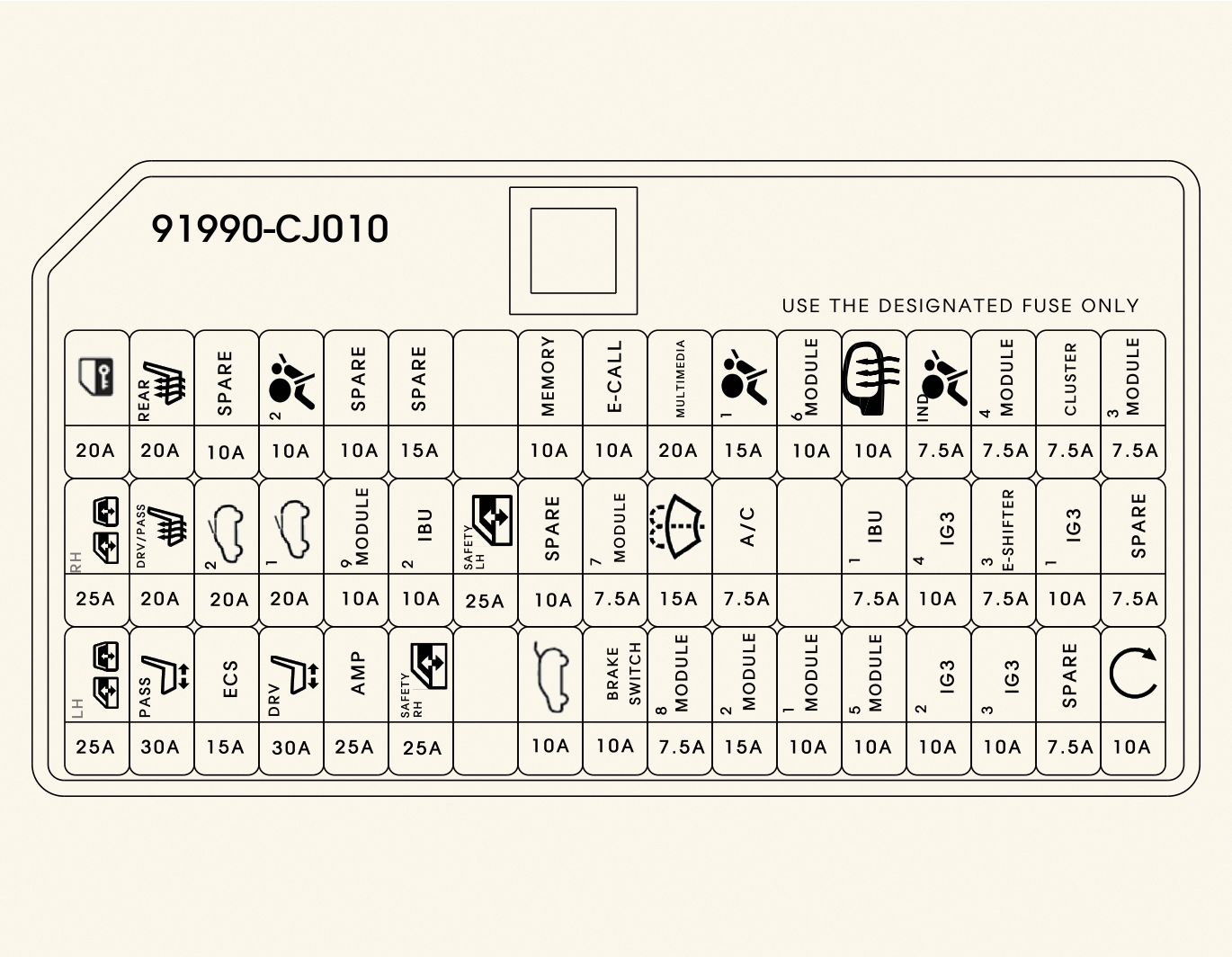

Bočný poistkový panel na strane vodiča

Svorkovnica ICU

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

AMP

25 A

AMP (zosilňovač)

P/SEAT DRV

30 A

Spínač bedrovej opierky vodiča, spínač posuvu sedadla vodiča, riadiaci modul IMS (integrovaný pamäťový systém)

P/WINDOW LH

25 A

Spínač elektricky ovládaného zadného okna (ľavostranné riadenie), bezpečnostný modul elektricky ovládaného zadného okna (ľavostranné riadenie), bezpečnostný modul elektrického ovládania okna na strane vodiča (ľavostranné riadenie), spínač elektrického ovládania okna na strane spolujazdca (pravostranné riadenie), bezpečnostný modul elektricky ovládaného okna na strane spolujazdca (pravostranné riadenie)

P/SEAT PASS

30 A

Spínač elektrického sedadla spolujazdca

S/HEATER

(DRV/PASS)

20 A

Riadiaci modul ventilácie predných sedadiel, riadiaci modul ohrievania predných sedadiel

S/OHRIEVAČ (ZADNÝ)

15 A

Riadiaci modul ohrevu zadných sedadiel

P/WINDOW RH

25 A

Spínač elektricky ovládaného zadného okna (pravostranné riadenie), bezpečnostný modul elektricky ovládaného zadného okna (pravostranné riadenie), modul elektricky ovládaného okna na strane spolujazdca (ľavostranné riadenie), bezpečnostný modul elektricky ovládaného okna na strane spolujazdca (ľavostranné riadenie), bezpečnostný modul elektricky ovládaného okna na strane spolujazdca (pravostranné riadenie)

T/GATE

10 A

Relé zadných dverí

DR LOCK

20 A

Relé centrálneho uzamknutia/odomknutia dverí, relé blokovacieho systému

MULTIMÉDIÁ

20 A

Zvuk, hlavná jednotka zvuku/videa a navigácie

E-CALL

10 A

Jednotka E-Call

PAMÄŤ

10 A

Napájanie vonkajšieho zrkadla na strane vodiča/spolujazdca, prístrojový panel, predný ovládací panel klimatizácie, predný ovládací modul klimatizácie, prístrojová doska, nárazník sw, monitor priestorového zobrazenia

START

10 A

Relé poplašného zariadenia proti vlámaniu, HPCU, IBU

E-SHIFTER3

7,5 A

SCU, elektronický ovládač radenia

MODULE6

10 A

Spínač konzoly, spínač režimu jazdy

MODUL 3

7,5 A

Stropná konzola, multifunkčný spínač, spínač brzdového svetla

A/BAG1

15 A

Riadiaca jednotka SRS (doplnkový zabezpečovací systém)

WASHER

15 A

Multifunkčný spínač

MODULE1

10 A

AMP (zosilňovač), RSE vľavo/vpravo, IBU (integrovaný riadiaci modul karosérie), zobrazovacia jednotka audia/videa a navigácie, jednotka ADAS parkovanie ECU, jednotka E-Call, predný ľavý/pravý nabíjací konektor USB, jednotka monitora okolia, systém správy batérie (hybrid)

MODULE9

10 A

Konektor dátového prepojenia, multifunkčný spínač, výstražný spínač, dažďový snímač, elektrické zadné dvere, riadiaci modul IMS (integrovaný pamäťový systém), dažďový snímač, modul prednej klimatizácie

IBU1

7,5 A

IBU (integrovaná riadiaca jednotka karosérie)

MODULE2

15 A

Predná jednotka bezdrôtovej nabíjačky, konektor USB pre nabíjačku pri sedadle vodiča/spolujazdca

A/BAG IND

7,5 A

Prístrojový panel

MODULE8

7,5 A

Predný riadiaci modul ventilácie sedadiel, predný riadiaci modul ohrevu sedadiel, riadiaci modul ohrevu 2. radu sedadiel vľavo/vpravo

IBU2

10 A

IBU (integrovaná riadiaca jednotka karosérie)

MODULE4

10 A

IBU (integrovaná riadiaca jednotka karosérie, jednotka monitorovania zobrazenia okolia, riadenie elektronického zavesenia, pohon všetkých kolies, zadný rohový radar Ľ/P, spínač nárazníka, predná kamery, zariadenie na vyrovnanie svetlometov, systém virtuálneho zvuku motora

A/CON

7,5 A

Riadiaci modul klimatizácie, predný/zadný ovládací spínač klimatizácie, svorkovnica motorového priestoru (relé vykurovacieho telesa PTC č. 2, relé ventilátora), elektronický kompresor klimatizácie

A/BAG2

10 A

Riadiaca jednotka SRS (doplnkový zabezpečovací systém)

CLUSTER

7,5 A

Prístrojový panel

MODULE5

10 A

Jednotka E-Call, audio, zobrazovacia jednotka audia/videa a navigácie, dátový konektor, ovládací panel klimatizácie vpredu, riadiaci modul klimatizácie vpredu, elektrochromatické zrkadlo, riadiaci modul ventilácie prvého radu sedadiel, ovládací panel vyhrievania prvého radu sedadiel, ovládací panel vyhrievania druhého radu sedadiel vľavo/vpravo

MODULE7

7,5 A

IBU (integrovaná riadiaca jednotka karosérie)

BRAKE SWITCH

10 A

IBU (integrovaná riadiaca jednotka karosérie), spínač brzdového svetla

MDPS

7,5 A

Jednotka MDPS (motorom poháňaný posilňovač riadenia)

* MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

SUNROOF1

20 A

Jednotka pre panoramatické strešné okno (sklo)

STREŠNÉ OKNO 2

20 A

Jednotka pre panoramatické strešné okno (clona)

ECS

15 A

Jednotka riadenia elektronického zavesenia

HEATED MIRROR

10 A

Vonkajšie vyhrievané zrkadlo

IG3 1

10 A

Prístrojová doska, palubná nabíjacia jednotka, predný ovládací modul klimatizácie, zadný ovládací modul klimatizácie, zobrazovacia jednotka audia/videa a navigácie

IG3 2

10 A

Elektrické vodné čerpadlo

IG3 3

10 A

Riadiaci systém batérie

IG3 4

10 A

Radenie prostredníctvom riadiacej jednotky, riadiaca jednotka hybridného napájania

P/OKNO

BEZPEČNOSTNÉ P

25 A

Ľavostranné riadenie: Bezpečnostný modul elektrického ovládania okna na strane spolujazdca

Pravostranné riadenie: Bezpečnostný modul elektrického ovládania okna na strane vodiča

P/OKNO

BEZPEČNOSTNÉ Ľ

25 A

Ľavostranné riadenie: Bezpečnostný modul elektrického ovládania okna na strane vodiča

Pravostranné riadenie: Bezpečnostný modul elektrického ovládania okna na strane spolujazdca

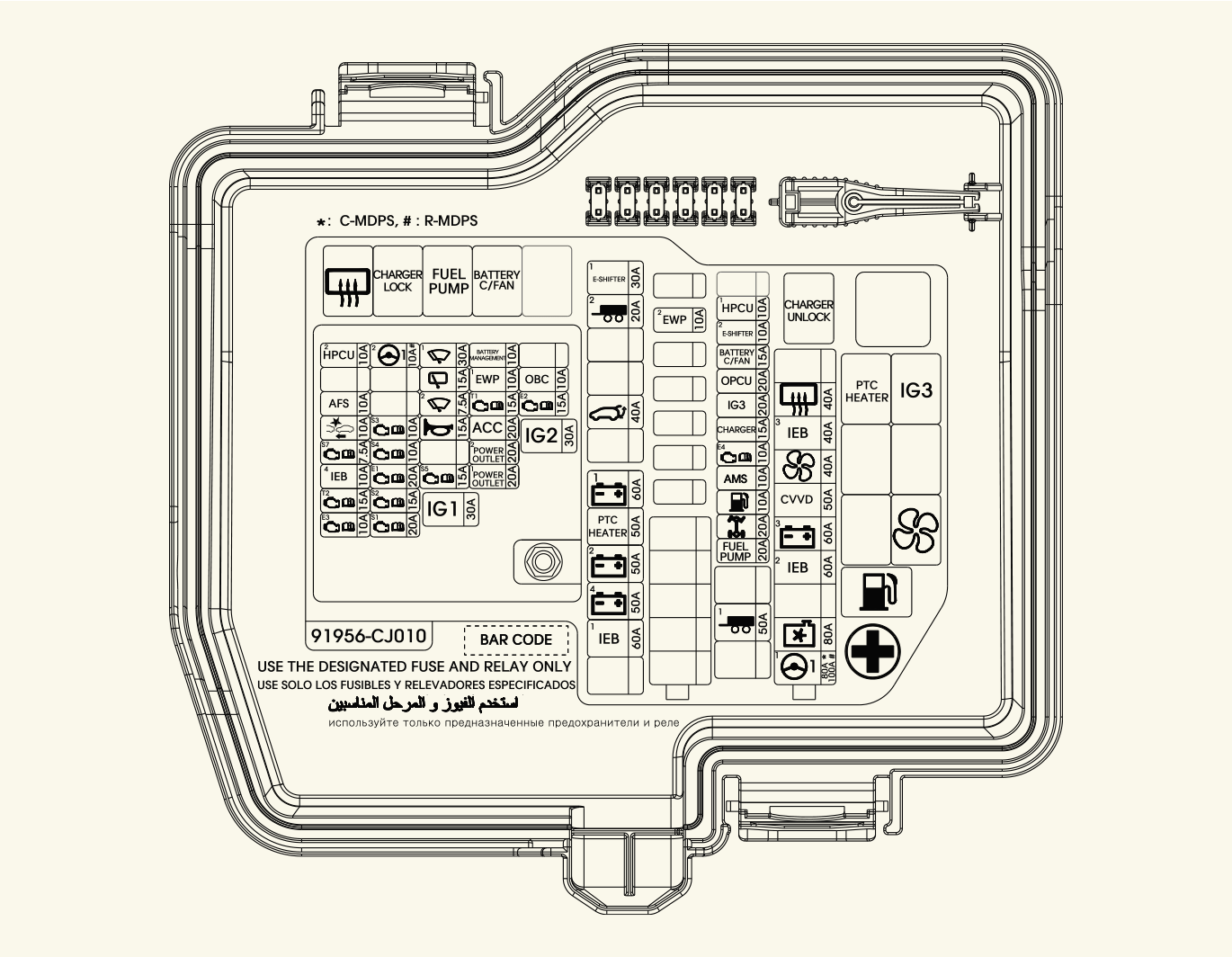

Poistkový panel v motorovom priestore

Spojovací blok motorového priestoru

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

MULTI FUSE

C/FAN

80 A

Elektromotor ventilátora

POISTKA

OHRIEVAČ PTC

50 A

Svorkovnica motorového priestoru (relé vykurovacieho telesa PCT č. 1)

B+2

50 A

Svorkovnica prístrojového panela ICU (modul prístrojového panela)

MULTI FUSE

MDPS 1

100 A

Jednotka MDPS (motorom poháňaný posilňovač riadenia)

* MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

ZADNÉ OHRIEVANIE

40 A

Svorkovnica motorového priestoru (relé zadného vykurovacieho telesa)

POISTKA

POWER TAILGATE

40 A

Elektricky ovládané piate dvere

E-SHIFTER1

30 A

SCU

TRAILER1

50 A

Modul prívesu

MULTI FUSE

B+3

60 A

Svorkovnica prístrojového panela ICU (modul prístrojového panela)

POISTKA

TRAILER2

20 A

Modul prívesu

FUEL PUMP

20 A

Svorkovnica motorového priestoru (relé palivového čerpadla)

MULTI FUSE

BLOWER

40 A

Spojovací blok v priestore motora (relé dúchadla)

POISTKA

B+4

50 A

Svorkovnica ICU (poistka – AMP, LDC, S/HEATER FRT, P/WINDOW RH, S/FOLD RL)

B+1

60 A

Svorkovnica ICU (relé dlhodobej záťaže, poistka – T/GATE, DR LOCK, S/HEATER RR, START, MODULE9, IBU2, A/BAG2, BRAKE SWITCH)

4WD

20 A

4WD (pohon 4 kolies) ECU (riadiaca jednotka motora)

AMS

10 A

Senzor batérie

E-RADIČ 2

10 A

SCU, elektronický ovládač radenia

MULTI FUSE

IEB2

60 A

Integrovaná jednotka elektrickej brzdy

IEB3

40 A

Integrovaná jednotka elektrickej brzdy

CVVD

50 A

Aktivátor variabilného času trvania otvorenia ventilu

POISTKA

IEB1

60 A

Integrovaná jednotka elektrickej brzdy

UZÁVER PALIVOVEJ NÁDRŽE

10 A

Uzáver palivovej nádrže (PHEV)

ECU4

10 A

ECM (Engine Control Module - Riadiaci modul motora)

IG3

20 A

Zapaľovanie 3

NABÍJAČKA

15 A

Jednotka nabíjačky (PHEV)

OPCU

20 A

Riadiaca jednotka olejového čerpadla

BATTERY C/FAN

15 A

Batéria chladiaceho ventilátora

HPCU1

10 A

Riadiaca jednotka hybridného napájania

EWP2

10 A

Batéria pre elektrické vodné čerpadlo (PHEV)

Svorkovnica PCB

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

IG2

30 A

Svorkovnica motorového priestoru (štartovacie relé), svorkovnica PCB (doska tlačených spojov) (relé IG2)

IG1

30 A

Svorkovnica PCB (doska tlačených spojov) (relé IG1, relé ACC)

FRT WIPER2

7,5 A

IBU (integrovaná riadiaca jednotka karosérie)

SENSOR1

20 A

Cievka zapaľovania č. 1/ č. 2/ č. 3/ č. 4

ECU2

15 A

ECM (riadiaca jednotka motora)/PCM (riadiaci modul pohonnej jednotky)

SENSOR5

15 A

ECM (Engine Control Module - Riadiaci modul motora)

SENSOR3

10 A

ECM (riadiaca jednotka motora)/PCM (riadiaci modul pohonnej jednotky)

SENSOR2

15 A

Snímač kyslíka (hore/dole)

FRT WIPER1

30 A

Motor predného stierača

RR WIPER

15 A

Relé zadného stierača, motor zadného stierača

KLAKSÓN

15 A

Relé klaksóna

TCU2

15 A

TCM (modul riadenia prevodovky)

SENSOR4

10 A

Svorkovnica motorového priestoru (relé palivového čerpadla)

AFS

10 A

Inteligentný systém čelných svetiel (IFS)

FCA

10 A

Predný radar

MDPS 2

10 A

Jednotka MDPS (motorom poháňaný posilňovač riadenia)

* MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

ECU 3

10 A

ECM (Engine Control Module - Riadiaci modul motora)

ACC (Príslušenstvo)

20 A

Svorkovnica ICU (napájanie príslušenstva)

IEB 4

10 A

Integrovaná jednotka elektrickej brzdy

BMS

10 A

Riadiaci systém batérie

EWP 1

10 A

Motor pre elektrické vodné čerpadlo

OBC

10 A

Palubná nabíjacia jednotka

SENSOR7

7,5 A

Elektrické vodné čerpadlo ohrievača

ECU1

20 A

ECM (riadiaca jednotka motora)/PCM (riadiaci modul pohonnej jednotky)

POWER OUTLET2

20 A

Predná elektrická zásuvka

POWER OUTLET1

20 A

Elektrická zásuvka v batožinovom priestore

TCU1

15 A

PCM (riadiaca jednotka pohonu)

Relé

Typy relé nájdete v nasledujúcej tabuľke.

Názov relé

Symbol

TYP

Relé palivového čerpadla

MICRO

Relé ohrievača PTC

MICRO

Relé dúchadla

MICRO

Relé zadného ohrievania

MICRO

Relé uzáveru palivovej nádrže (PHEV)

MICRO

Relé IG3

MICRO

Relé zamknutia nabíjačky (PHEV)

MICRO

Relé odomknutia nabíjačky (PHEV)

MICRO

Relé batérie chladiaceho ventilátora (HEV)

MICRO

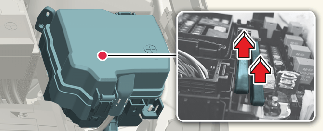

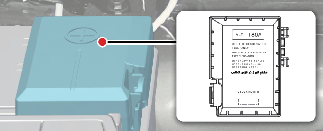

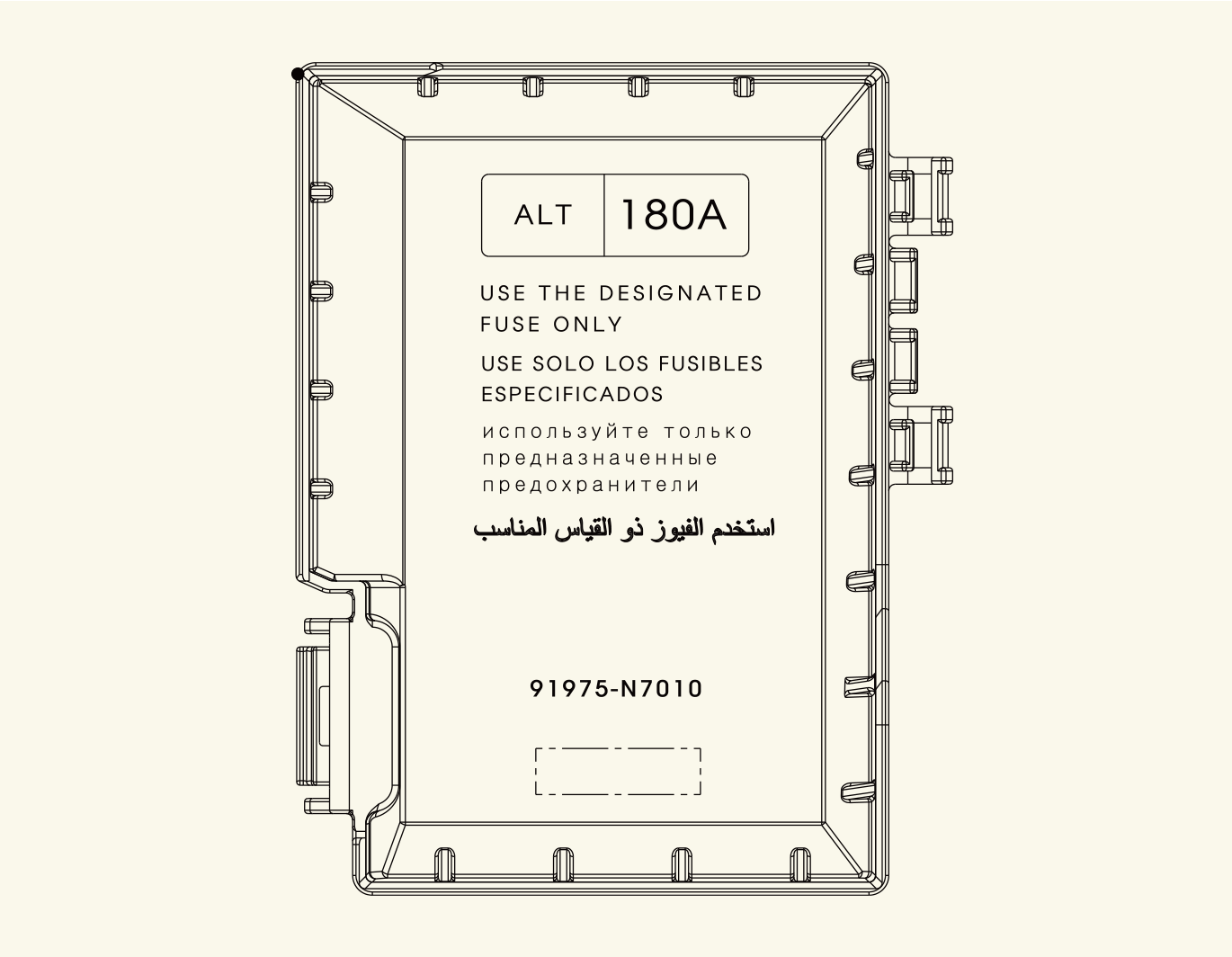

Poistková skrinka motorového priestoru (Kryt pólov batérie)
