Il caricatore centellinare può essere utilizzato se il caricatore CA non è disponibile.

1. Cavo candela

2. Scatola di comando (ICCB)

3. Connettore carica/cavo

* : A seconda della vostra regione, questo cavo potrebbe non essere in dotazione al vostro veicolo.

1. Collegare la spina a un'uscita elettrica domestica.



   A: Spina

   B: Uscita elettrica

2. Controllare sulla scatola di comando se l'indicatore luminoso di alimentazione (verde) si accende.



3. Premere il pedale del freno e azionare il freno di stazionamento.

4. Commutare su OFF tutti gli interruttori, portare il cambio in P (Parcheggio) e spegnere il veicolo. Se la carica viene avviata senza la marcia in P (Parcheggio), inizierà dopo che la marcia sarà stata portata automaticamente in tale posizione.

5. Apertura dello sportello per la ricarica.

   Per maggiori dettagli, fare riferimento a Maggiori dettagli.

6. Aprire le protezioni del connettore e della spina di ricarica. Verificare se sono presenti materiali esterni o polvere.

7. Afferrare l'impugnatura del connettore di ricarica e collegarlo all'ingresso di ricarica del veicolo. Premere fino in fondo il connettore. Se il connettore di ricarica e il terminale di carica non sono collegati in modo appropriato, ciò potrebbe causare un incendio.

8. La carica inizia automaticamente (l'indicatore luminoso di carica si illumina).



9. Controllare se l’indicatore luminoso () di carica della batteria ad alta tensione nel quadro strumenti è acceso. La carica non viene eseguita se l’indicatore luminoso di carica () è spento. Se il connettore di carica non è collegato correttamente, ricollegare il cavo di carica per eseguire nuovamente la carica.

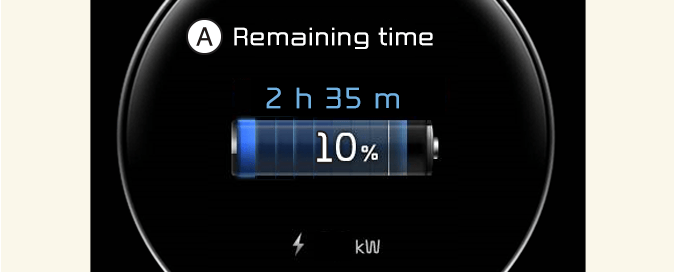

10. Una volta che la carica si è avviata, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.



    A: Tempo di carica restante

    Anche aprendo la porta lato sedile del conducente mentre la carica è in corso, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto. Quando si imposta la carica programmata o il condizionatore aria/riscaldatore programmato, il tempo di carica stimato viene visualizzato come "--".

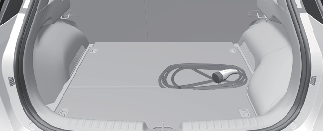

È consigliabile che dopo l'utilizzo il cavo per il caricatore centellinare venga riposto nello scomparto portaoggetti

• Il connettore di ricarica è collegato al veicolo (POWER verde ACCESO)

• Spina collegata a una presa elettrica (POWER verde ACCESO)

1. Prima di scollegare il connettore di carica, verificare che le porte siano sbloccate. Se la porta è bloccata, il sistema di blocco del connettore di carica non consente lo scollegamento. Per evitare il furto del cavo di carica, il connettore di carica non può essere scollegato dalla presa quando le porte sono bloccate. Tuttavia, se il veicolo si trova nel modo AUTO del connettore di carica, il connettore di carica si sblocca automaticamente dalla presa quando la carica è completa.



   NOTA

   Per scollegare il connettore di carica, aprire le porte per sbloccare il sistema di blocco del connettore di carica. In caso contrario, il connettore di carica e l'entrata di carica del veicolo potrebbero subire danni.

2. Tenere il connettore di ricarica per la maniglia ed estrarlo.



3. Accertarsi che lo sportellino di ricarica sia chiuso saldamente.

4. Scollegare la spina dall'uscita elettrica domestica. Non tirare il cavo quando si scollega la spina.



   A: Spina

   B: Uscita elettrica

5. Chiudere il coperchio protettivo per il connettore di carica in modo da evitare che corpi estranei penetrino nel terminale.

6. Mettere il cavo di carica all'interno del vano cavo per proteggerlo.

• Usare il cavo di carica portatile certificato da Kia.

• Non tentare di riparare, smontare o regolare il cavo di carica portatile.

• Non usare un cavo di prolunga o un adattatore.

• Interrompere immediatamente l'uso del cavo se si accende l'indicatore luminoso di guasto.

• Non toccare spina e connettore di carica con le mani bagnate.

• Non toccare la parte terminale del connettore di ricarica CA e l'ingresso di ricarica CA sul veicolo.

• Non collegare il connettore di ricarica a tensioni non conformi alle normative.

• Non usare il cavo di carica portatile se è usurato, esposto o presenta danni di qualsiasi natura.

• Se scatola ICCB e connettore di carica CA sono danneggiati, incrinati, o i conduttori sono comunque esposti, non usare il cavo di carica portatile.

• Tenere il cavo di carica portatile lontano dalla portata dei bambini.

• Tenere la scatola di comando lontana dall'acqua.

• Tenere il connettore di carica CA o il terminale maschio esenti da corpi estranei.

• Non calpestare il cavo o il filo elettrico. Non tirare, torcere o piegare il cavo o il filo elettrico.

• Non eseguire la carica in presenza di lampi.

• Non lasciar cadere la scatola di comando e non appoggiare oggetti pesanti su di essa.

• Non posizionare alcun oggetto che possa generare alte temperature accanto al caricatore mentre si esegue la carica.

• Mettere in carica utilizzando una presa elettrica domestica danneggiata o usurata può provocare una scossa elettrica. In caso di dubbi sulle condizioni della presa elettrica domestica, rivolgersi a un elettricista e caricare nuovamente.

• Se l'uscita elettrica domestica o altri componenti risultano surriscaldati o in caso di odore di bruciato, togliere immediatamente il cavo di carica portatile.

Quando non è possibile caricare la batteria ad alta tensione dopo aver collegato il caricatore, controllare quanto segue:

1. Controllare le impostazioni di carica del veicolo.

   (ad esempio, quando la carica programmata è impostata, la carica non inizia immediatamente una volta che il caricatore CA o il caricatore portatile è stato collegato.)

2. Controllare lo stato di funzionamento del caricabatterie CA e del caricatore portatile.

   (Stato del caricatore portatile)

   * L'effettivo metodo di indicazione dello stato di carica può variare a seconda del produttore del caricatore.

3. Quando il veicolo non si carica e appare un messaggio di avvertimento sul quadro strumenti, controllare il messaggio corrispondente.

4. Se il veicolo viene caricato correttamente utilizzando un altro caricatore normalmente funzionante, contattare il produttore del caricatore.

5. Se il veicolo non si carica se caricato con un altro caricatore normalmente funzionante, si consiglia di contattare un rivenditore autorizzato/un centro di assistenza autorizzato Kia per un controllo.
