Descrizione del pannello fusibili/relè
All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole dei fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso di ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

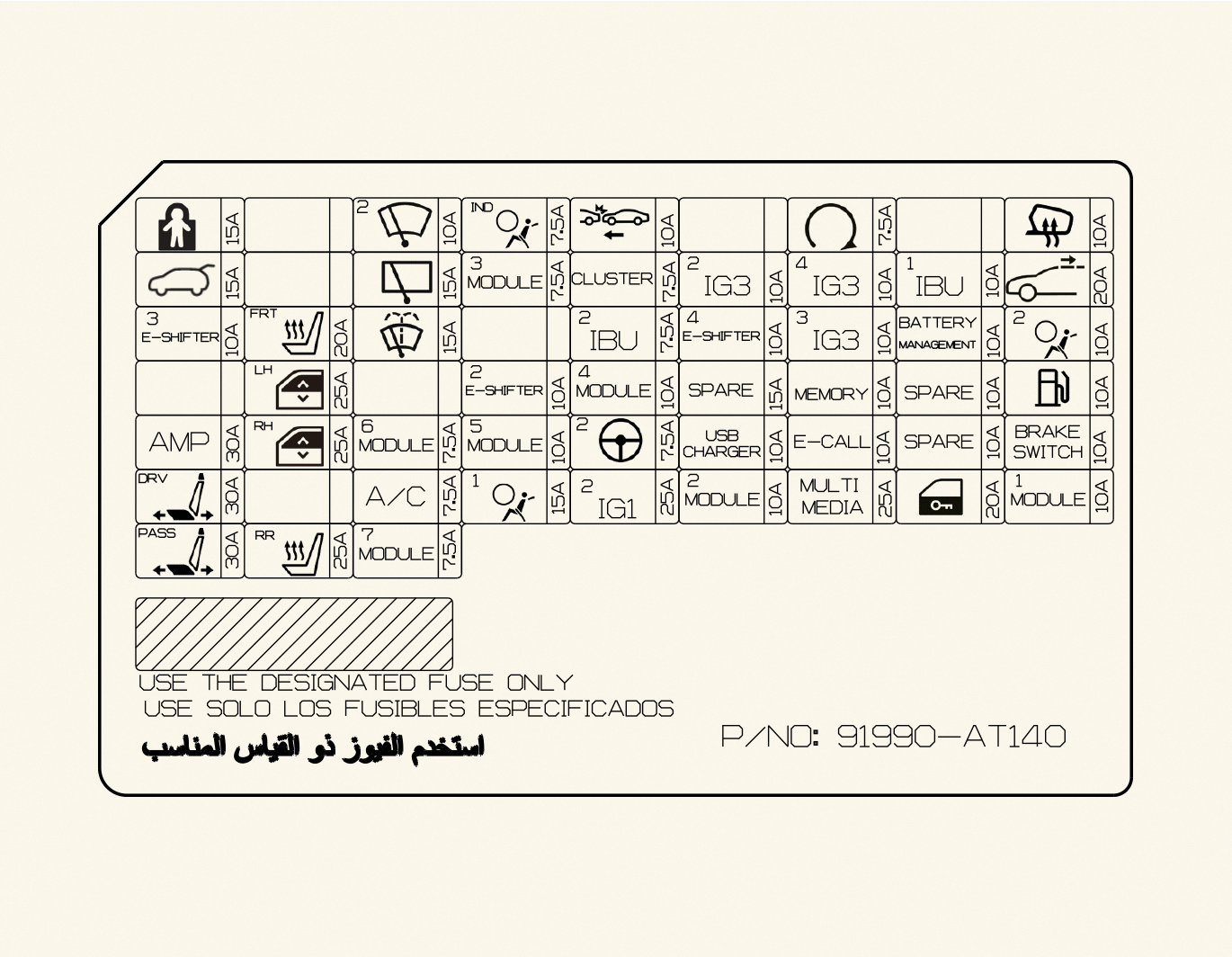

Pannello fusibili lato guida
Cassetta di giunzione ICU (Unità di controllo integrato)
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
AMP |
 |
30 A |
Amplificatore (AMP) |
|
P/SEAT DRV |
 |
30 A |
Interruttore supporto lombare conducente, Interruttore sedile elettrico di guida, Centralina IMS (sistema di memoria integrata) |
|
P/WINDOW LH |
 |
25 A |
INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO POSTERIORE SX, INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO CONDUCENTE (LHD), INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO PASSEGGERO (RHD) |
|
P/SEAT PASS |
 |
30 A |
Interruttore sedile elettrico passeggero |
|
S/HEATER (FRONT) |
 |
20 A |
Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore |
|
S/HEATER (REAR) |
 |
25 A |
Centralina riscaldatore sedile posteriore |
|
P/WINDOW RH |
 |
25 A |
INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO POSTERIORE DX, INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO CONDUCENTE (RHD), INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO PASSEGGERO (LHD) |
|
T/GATE |
 |
15 A |
Relè portellone posteriore |
|
DR LOCK |
 |
20 A |
Relè blocco/sblocco porte centralizzato, relè blocco di sicurezza |
|
MULTI MEDIA |
 |
25 A |
Unità principale Audio/Navigazione |
|
E-CALL |
 |
10 A |
Unità E-Call |
|
MEMORY |
 |
10 A |
Quadro strumenti, Display a sovraimpressione, Luce mood, Centralina condizionatore d’aria |
|
START |
 |
7,5 A |
Relè allarme antifurto, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, Leva cambio elettronico |
|
MODULE6 |
 |
7,5 A |
IBU (UNITÀ CENTRALINA CARROZZERIA INTEGRATA) |
|
MODULE3 |
 |
7,5 A |
Consolle al padiglione, interruttore malfunzionamento, interruttore luci di stop |
|
A/BAG1 |
 |
15 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
WASHER |
 |
15 A |
Leva di controllo lavacristallo |
|
MODULE1 |
 |
10 A |
INTERBLOCCO DELLA CHIAVE, MODULO DI CONTROLLO DEL CONDIZIONATORE D'ARIA, SPIA DI RICARICA (VEICOLO IBRIDO PLUG-IN), INTERRUTTORE DI EMERGENZA, SENSORE PIOGGIA, COMANDO REMOTO AL VOLANTE |
|
IBU1 |
 |
10 A |
IBU (unità centralina carrozzeria integrata), INTERRUTTORE MODO SPORTIVO |
|
MODULE2 |
 |
10 A |
IBU, ADAS CENTRALINA PARCHEGGIO, E-CALL, UNITà PRINCIPALE AUDIO/ NAVIGAZIONE, Blocco di giunzione vano motore (P/OUTLET Relay) |
|
A/BAG IND |
 |
7,5 A |
QUADRO STRUMENTI (CENTRALINA SRS) |
|
IBU2 |
 |
7,5 A |
IBU (unità centralina carrozzeria integrata) |
|
MODULE4 |
 |
10 A |
IBU, ADAS PARKING ECU, VESS UNIT, TELECAMERA VISTA ENTERIORE, INTERRUTTORE CRASH PAD, CONSOLLE CENTRALE, RADAR ANGOLARE POSTERIORE |
|
A/CON |
 |
7,5 A |
Centralina condizionatore d’aria, Blocco di giunzione vano motore (BLOWER, RELÈ PTC), COMPRESSORE A/C |
|
A/BAG2 |
 |
10 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
CLUSTER |
 |
7,5 A |
Quadro strumenti, Display a sovrimpressione |
|
MODULE5 |
 |
10 A |
DISPOSOTIVO DI REGOLAZIONE FARI, UNITà PRINCIPALE AUDIO/NAVIGAZIONE, SISTEMA DI RICARICA WIRELESS PER TELEFONI INTELLIGENTI, UNITÀ E-CALL, MODULO DI CONTROLLO DEL CONDIZIONATORE D'ARIA, LAMPADA DELLA CONSOLE IN ALTO, SPECCHIO CROMATICO ELETTRICO, AMPLIFICATORE, MODULO DI CONTROLLO DELLO SCALDINO DEI SEDILI |
|
MODULE7 |
 |
7,5 A |
ECU DI PARCHEGGIO ADAS, INVERTITORE AC, MOTORE DELLA VENTOLA DI RAFFREDDAMENTO, MODULO DI CONTROLLO DELLO SCALDA SEDILI |
|
BRAKE SWITCH |
 |
10 A |
IBU (unità centralina carrozzeria integrata), interruttore luci stop |
|
MDPS2 |
 |
7,5 A |
Unità MDPS (Servosterzo a motore) |
|
SUNROOF |
 |
20 A |
UNITÀ TETTO APRIBILE |
|
HEATED MIRROR |
 |
10 A |
Specchietto retrovisore esterno termico |
|
IG3 2 |
 |
10 A |
SISTEMA BATTERY MANAGEMENT |
|
IG3 3 |
 |
10 A |
Unità caricatore di bordo, HPCU, Blocco di giunzione vano motore (BATTERIA relè ventilatore), compressore A/C |
|
IG3 4 |
 |
10 A |
UNITÀ PRINCIPALE AUDIO/DI NAVIGAZIONE, IND DI RICARICA, QUADRO STRUMENTI, MODULO DI CONTROLLO DEL CONDIZIONATORE D'ARIA, UNITÀ DI RISCALDAMENTO HV PTC |
|
CHILD LOCK |
 |
15 A |
Sistema elettronico di blocco di sicurezza per bambini |
|
FRT WIPER2 |
 |
10 A |
Motore dei tergicristalli anteriore |
|
FCA |
 |
10 A |
Radar anteriore |
|
RR WIPER |
 |
15 A |
Relè del tergicristallo posteriore, motore del tergicristallo posteriore |
|
E-SHIFTER4 |
 |
10 A |
SCU, Leva cambio elettronico |
|
BMS |
 |
10 A |
Sistema gestione batteria |
|
USB CHARGER |
 |
10 A |
Caricatore USB (Vassoio anteriore/DRV/ PASS SEDILE) |
|
IG1 2 |
 |
25 A |
Blocco giunzione vano motore (FUSIBILE BLOCCO PCB - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Apertura dello sportello bocchettone di rifornimento carburante |
|
E-SHIFTER2 |
 |
10 A |
SCU, Leva cambio elettronico |
Scatola fusibili vano motore
Blocco di giunzione vano motore
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|
|---|---|---|---|---|
|
Fusibile multifunzione |
C/FAN2 |
 |
80 A |
Motorino ventilatore raffreddamento |
|
Fusibile multifunzione |
PTC HEATER1 |
 |
50 A |
Relè riscaldatore PTC N. 1 |
|
B+2 |
 |
60 A |
Cassetta di giunzione ICU (IPS) |
|
|
Fusibile multifunzione |
MDPS 1 |
 |
80 A |
Unità MDPS (Servosterzo a motore) |
|
REAR HEATED |
 |
40 A |
Blocco di giunzione vano motore (Relè riscaldato posteriormente) |
|
|
Fusibile multifunzione |
POWER TAILGATE |
 |
40 A |
Unità portellone elettrico |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
Fusibile multifunzione |
B+3 |
 |
50 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE - BLOCCO BAMBINI, E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2 |
|
Fusibile multifunzione |
TRAILER |
 |
50 A |
Modulo rimorchio |
|
FUEL PUMP |
 |
20 A |
Blocco di giunzione vano motore (Relè pompa del carburante) |
|
|
Fusibile multifunzione |
BLOWER |
 |
40 A |
Blocco di giunzione vano motore (relè ventola) |
|
Fusibile multifunzione |
B+4 |
 |
40 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, COPERCHIO DEL CARBURANTE, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK |
|
B+1 |
 |
60 A |
Cassetta di giunzione ICU (IPS) |
|
|
AMS |
 |
10 A |
Sensore batteria(PHEV) |
|
|
FUSIBILE |
IEB2 |
 |
40 A |
Unità freno elettrico integrato |
|
IEB3 |
 |
60 A |
Unità freno elettrico integrato |
|
|
Fusibile multifunzione |
IEB1 |
 |
60 A |
Unità freno elettrico integrato |
|
IG3 1 |
 |
20 A |
RELÈ IGNITION3 |
|
|
FUSIBILE |
BATTERY C/FAN |
 |
15 A |
Ventilatore raffreddamento batteria |
|
HPCU |
 |
10 A |
Unità di controllo alimentazione ibrida |
|
|
EWP2 |
 |
10 A |
BATTERIA POMPA ACQUA ELETTRONICA |
|
|
FUSIBILE |
POWER OUTLET2 |
 |
20 A |
Presa di alimentazione anteriore |
|
EWP1 |
 |
10 A |
Pompa acqua elettronica motore |
|
|
Fusibile multifunzione |
PTC HEATER2 |
 |
50 A |
Relè riscaldatore PTC N. 2 |
|
DCT1 |
 |
40 A |
Cambio a doppia frizione |
|
|
DCT2 |
 |
40 A |
Cambio a doppia frizione |
|
|
C/FAN1 |
 |
60 A |
MOTORINO VENTILATORE RAFFREDDAMENTO |
|
|
B+5 |
 |
60 A |
Blocco di giunzione vano motore PCB |
|
|
IG2 |
 |
40 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE - WASHER, A/C, MODULE6, MODULE7, WIPER RR) |
|
|
IG1 1 |
 |
40 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE -MODULE2, CARICATORE USB, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULO4, MODULE5, E-SHIFTER2, FCA, ING1 2) |
|
|
FUSIBILE |
CLUTCH ACTRUATOR |
 |
30 A |
ATTUATORE DELLA FRIZIONE DEL MOTORE (HPCU) |
|
INVERTER |
 |
40 A |
Inverter CA |
|
|
POWER OUTLET1 |
 |
40 A |
Presa di alimentazione anteriore |
|
|
EWP4 |
 |
10 A |
Pompa acqua elettronica motore |
|
Blocco PCB
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Sonda lambda (a monte/a valle) |
|
ECU2 |
 |
15 A |
ECM (CENTRALINA MOTORE) |
|
SENSOR3 |
 |
10 A |
RELÈ POMPA DEL CARBURANTE |
|
SENSOR2 |
 |
10 A |
VALVOLA DI CONTROLLO DELL'OLIO, VALVOLA A SOLENOIDE DI CONTROLLO DELLO SPURGO, CONTROLLO VARIABILE DELLA VALVOLA DELLA POMPA DELL'OLIO, RELÈ DEL MOTORE DELLA VENTOLA DI RAFFREDDAMENTO, VALVOLA DI ISOLAMENTO DEL SERBATOIO DEL CARBURANTE (PHEV) |
|
FRT WIPER1 |
 |
25 A |
Motore dei tergicristalli anteriore |
|
ECU 3 |
 |
10 A |
ECM (CENTRALINA MOTORE) |
|
IEB 4 |
 |
10 A |
Unità freno elettrico integrato |
|
EWP 3 |
 |
10 A |
Pompa acqua elettronica motore |
|
OBC |
 |
10 A |
Caricabatterie a bordo (PHEV) |
|
ECU1 |
 |
20 A |
ECM (CENTRALINA MOTORE) |
|
B/ALARM HORN |
 |
15 A |
RELÈ SIRENA ALLARME ANTIFURTO |
|
IGN COIL |
 |
20 A |
Bobina di accensione n. 1/n. 2/n. 3/n. 4 |
|
CHARGER |
 |
10 A |
Relè blocco/sblocco caricabatterie (PHEV) |
|
DCT3 |
 |
15 A |
Cambio a doppia frizione |
Relè
Per il tipo di relè fare riferimento alla seguente tabella.
|
Nome relè |
Simbolo |
TIPO |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
Scatola fusibili vano motore (per ibrido plug-in)
