Startsida > Säkerhetsfunktioner i fordonet > Bilbarnstolar (CRS) > ISOFIX-fästen och överrem (ISOFIX-fästsystem) för barn

ISOFIX-fästen och överrem (ISOFIX-fästsystem) för barn

ISOFIX-systemet håller bilbarnstolar på plats under färd och vid en eventuell olycka. Systemet underlättar monteringen av bilbarnstolar och minskar risken för felmontering. ISOFIX-systemet använder förankringspunkter i fordonet och fästen på bilbarnstolen. ISOFIX-systemet eliminerar behovet av att använda säkerhetsbälten för att fästa fasthållningsanordningar för barn i baksätet.

ISOFIX-förankringar är metallstänger som är inbyggda i fordonet. Det finns två förankringspunkter nedtill på varje ISOFIX-plats. De är avsedda för de nedre fästena på bilbarnstolen.

Bilbarnstolen måste ha ISOFIX-fästen för att du ska kunna använda bilens ISOFIX-system.

Tillverkaren av bilbarnstolen tillhandahåller anvisningar om hur du använder bilbarnstolen och dess fästen tillsammans med ISOFIX-systemet.

ISOFIX-fästena är endast avsedda för bilbarnstolar som placeras på höger och vänster ytterplats i baksätet. Deras placering framgår av bilden.

VARNING

Försök inte att installera en bilbarnstol med ISOFIX-fästen på baksätets mittplats. Det finns inga ISOFIX-förankringar för detta säte. De yttre fästena kan skadas om du använder dem för att sätta fast en bilbarnstol på mittplatsen.

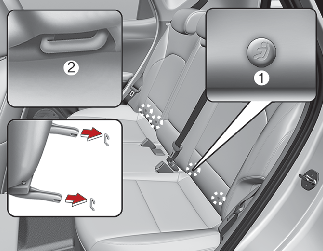

  1. Indikator för ISOFIX (i-Size)-fästpunkt (typ A-, typ B-)

  2. ISOFIX-fästpunkt (i-Size)

ISOFIX (i-Size)-fästena sitter mellan ryggstödet och sitsen på baksätets ytterplatser och är märkta med symboler.

Montera en bilbarnstol med “ISOFIX (i-Size)-fästen”

Så här monterar du en bilbarnstol kompatibel med ISOFIX(i-Size)-system på någon av de yttre sittplatserna:

  1. Flytta bort bältesspännet från ISOFIX (i-Size)-fästena.

  2. Avlägsna alla föremål som kan förhindra att bilbarnstolen kan fästas ordentligt i ISOFIX (i-Size)-fästena.

  3. Ställ bilbarnstolen på bilens sittplats och fäst sätet med ISOFIX (i-Size)-fästen enligt instruktionerna till bilbarnstolen.

  4. Följ instruktionerna från tillverkaren av bilbarnstolen vid montering och anslutning av ISOFIX (i-Size)-fästena på bilbarnstolen till bilens ISOFIX-fästen.

VARNING

Observera följande när du använder ISOFIX (i-Size)-systemet:

  • Läs och följ alla installationsanvisningar som medföljer ditt fasthållningsanordningen för barn.

  • För att förhindra att barnet når och tar tag i ej indragna säkerhetsbälten, spänn alla oanvända säkerhetsbälten i baksätet och dra in säkerhetsbältets band bakom barnet. Ett barn kan strypas om ett trepunktsbälte hamnar runt dess hals och bältet dras åt.

  • Fäst aldrig mer än en fasthållningsanordning för barn till en förankring. Det kan medföra att fästet i fordonet eller på bilbarnstolen lossnar eller går sönder.

  • Låt alltid en verkstad kontrollera ISOFIX (i-Size)-systemet efter en olycka. Olyckor kan skada ISOFIX (i-Size)-systemet så att bilbarnstolar inte sitter korrekt.

Säkra en bilbarnstol med ett överremssystem

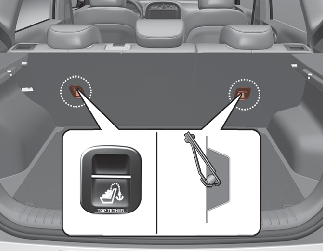

Överremsfästen för bilbarnstolar finns på baksidan av ryggstöden.

  1. Dra bilbarnstolens överrem över ryggstödet. Placera den övre hållremmen genom att följa anvisningarna från tillverkaren av fasthållningsanordningen.

  2. Fäst överremmen i sitt fäste och dra sedan åt den enligt anvisningarna från bilbarnstoltillverkaren så att bilbarnstolen sitter ordentligt på plats.

VARNING

Observera följande när du använder överremmen:

  • Läs och följ alla installationsanvisningar som medföljer ditt fasthållningsanordningen för barn.

  • Sätt ALDRIG fast fler än en fasthållningsanordning för barn i en ISOFIX-förankring med övre fästpunkt. Detta kan orsaka att förankringen eller fästet lossnar eller går sönder.

  • Fäst inte den övre hållremmen till något annat än korrekt förankring med övre hållrem. Den kanske inte fungerar korrekt om det fästs i något annat.

  • Förankringarna för fasthållningsanordningar för barn är endast utformade för att tåla belastningar från en korrekt monterad fasthållningsanordning för barn.

    De får inte under några omständigheter användas till säkerhetsbälten för vuxna eller till selar eller för att fästa andra föremål eller utrustning i fordonet.

Säker användning av bilbarnstol och trepunktsbälte

När du inte använder ISOFIX-systemet måste alla fasthållningsanordningar för barn fästas på baksätet med höftdelen av ett höft-/axelbälte.

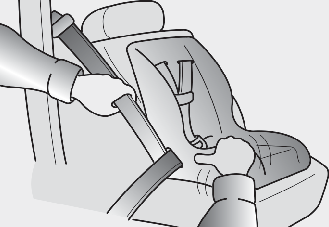

Montera en bilbarnstol med trepunktsbälte

Gör på följande sätt för att montera en bilbarnstol på mittplatsen i baksätet:

  1. Placera bilbarnstolen i baksätet och dra säkerhetsbältet runt eller genom bilbarnstolen enligt anvisningarna från bilbarnstolens tillverkare.

    Kontrollera att bältet inte är snott.

  2. Tryck fast säkerhetsbältets låstunga i låset. Tryck tills du hör ett "klick". Placera spärrknappen så att den är lätt att nå i händelse av en olycka.

  3. Spänn remmen så mycket som möjligt genom att trycka ned bilbarnstolen ordentligt samtidigt som du matar in axelremmen i rullen för säkerhetsbältet.

  4. Tryck och dra i bilbarnstolen för att kontrollera att den sitter säkert.

Om tillverkaren av bilbarnstolen rekommenderar att en överrem används hänvisas till informationen i Förankra en bilbarnstol i ett ”Top-tether Anchorage”-system med överrem i detta kapitel.

Tryck på knappen på säkerhetsbältets lås när du vill ta bort bilbarnstolen. Dra ut säkerhetsbältet ur bilbarnstolen och var noga med att låta bältet dras tillbaka helt.

Sätets lämplighet för bilbarnkuddar och ISOFIX-bilbarnstolar enligt FN-bestämmelser (för Europa)

(Information för fordonsanvändare och CRS-tillverkare)

  • Ja : Är lämplig för placering av den avsedda CRS-kategorin

  • Nej : Inte lämplig för placering av den avsedda CRS-kategorin

  • "-" : Inte tillämpbar

  • F: Framåtvänd

  • B: Bakåtvänd

  • Tabellen baseras på LHD-fordon. Förutom för passagerarsätet är tabellen giltig för RHD-fordon.

    För RHD-fordonets främre passagerarsäte, använd information för passagerarplats nummer 3.

Bilbarnstolskategorier

Sätespositioner

1, 2

3

4

5

6

CRS med universalbälten

-

Yes1)

F, B

Ja

F, B

Yes2)

F, B

Ja

F, B

i-Size-bilbarnstol

(Med stödben)

ISOFIX

(F2, F2X, R1, R2)

-

Nej

Ja

F, B

Nej

Ja

F, B

ISOFIX-bilbarnstol för spädbarn (dvs. bilbarnstol för bäbis)

ISOFIX (R1)

-

Nej

Ja R

Nej

Ja R

Babylift

(ISOFIX sidoställd bilbarnstol)

ISOFIX (L1, L2)

-

Nej

Nej

Nej

Nej

ISOFIX-småbarn CRS - liten

ISOFIX (F2, F2X, R2)

-

Nej

Ja

F, B

Nej

Ja

F, B

ISOFIX-bilbarnstol för småbarn - stor (* : inte bilbarnskuddar)

ISOFIX (F3, R3)

-

Nej

Ja

F, B3)

Nej

Ja

F, B3)

Bilkudde - minskad bredd

ISO/B2

-

Nej

Ja

Nej

Ja

Bilkudde - helbredd

ISO/B3

-

Nej

Nej

Nej

Nej

Notera1) : Ska justeras korrekt i ryggstöd och (eller) sätesvinkel (i förekommande fall).

Notera2) : Passagerarplats (nummer 5) är inte lämplig för montering av bilbarnstol med stödben.

Notera3) : För montering av bakåtvänd stor ISOFIX-bilbarnstol för småbarn

    • Förarsäte : Sätesjusteringen ska göras till rätt höjd.

    • Främre passagerarsäte : Sätesjustering framåt/bakåt ska justeras till rätt position.

* Placera aldrig en bakåtvänt fasthållningsanordning för barn i främre passagerarsätet, om inte passagerarens krockkudde är avaktiverad.

* Det rekommenderas att ta bort nackstödet när CRS är instabilt på grund av nackstödet

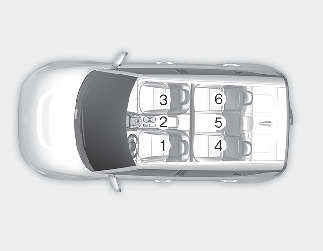

Sätesnummer

Position i fordonet

1

Vänster fram

2

Mittenplats

3

Höger fram

4

2:a raden, vänster

5

2a raden, mitten

6

2a raden, höger

Sätets lämplighet för bilbarnkuddar och ISOFIX-bilbarnstolar enligt FN-bestämmelser (Utom i Europa)

(Information för fordonsanvändare och CRS-tillverkare)

  • Ja : Är lämplig för placering av den avsedda CRS-kategorin

  • Nej : Inte lämplig för placering av den avsedda CRS-kategorin

  • "-" : Inte tillämpbar

  • F: Framåtvänd

  • B: Bakåtvänd

  • Tabellen baseras på LHD-fordon. Förutom för passagerarsätet är tabellen giltig för RHD-fordon. För RHD-fordonets främre passagerarsäte, använd information för passagerarplats nummer 3.

Bilbarnstolskategorier

Sätespositioner

1, 2

3

4

5

6

CRS med universalbälten

-

Yes1)

F, B

Ja

F, B

Yes2)

F, B

Ja

F, B

i-Size-bilbarnstol

(Med stödben)

ISOFIX

(F2, F2X, R1, R2)

-

Nej

Nej

Nej

Nej

ISOFIX-bilbarnstol för spädbarn (dvs. bilbarnstol för bäbis)

ISOFIX (R1)

-

Nej

Ja R

Nej

Ja R

Babylift

(ISOFIX sidoställd bilbarnstol)

ISOFIX (L1, L2)

-

Nej

Nej

Nej

Nej

ISOFIX-småbarn CRS - liten

ISOFIX (F2, F2X, R2)

-

Nej

Ja

F, B

Nej

Ja

F, B

ISOFIX-småbarn CRS - stor*

(*: inte bilbarnkuddar)

ISOFIX (F3, R3)

-

Nej

Ja

F, B3)

Nej

Ja F, B3)

Bilkudde - minskad bredd

ISO/B2

-

Nej

Ja

Nej

Ja

Bilkudde - helbredd

ISO/B3

-

Nej

Nej

Nej

Nej

Notera1) : Ska justeras korrekt i ryggstöd och (eller) sätesvinkel (i förekommande fall).

Notera2) : Passagerarplats (nummer 5) är inte lämplig för montering av bilbarnstol med stödben.

Notera3) : För montering av bakåtvänd stor ISOFIX-bilbarnstol för småbarn

    • Förarsäte : Sätesjusteringen ska göras till rätt höjd.

    • Främre passagerarsäte : Sätesjustering framåt/bakåt ska justeras till rätt position.

* Placera aldrig en bakåtvänt fasthållningsanordning för barn i främre passagerarsätet, om inte passagerarens krockkudde är avaktiverad.

* Det rekommenderas att ta bort nackstödet när CRS är instabilt på grund av nackstödet

Sätesnummer

Position i fordonet

1

Vänster fram

2

Mittenplats

3

Höger fram

4

2:a raden, vänster

5

2a raden, mitten

6

2a raden, höger
