Beskrivning av säkrings-/relähållare
Inre säkringspanel

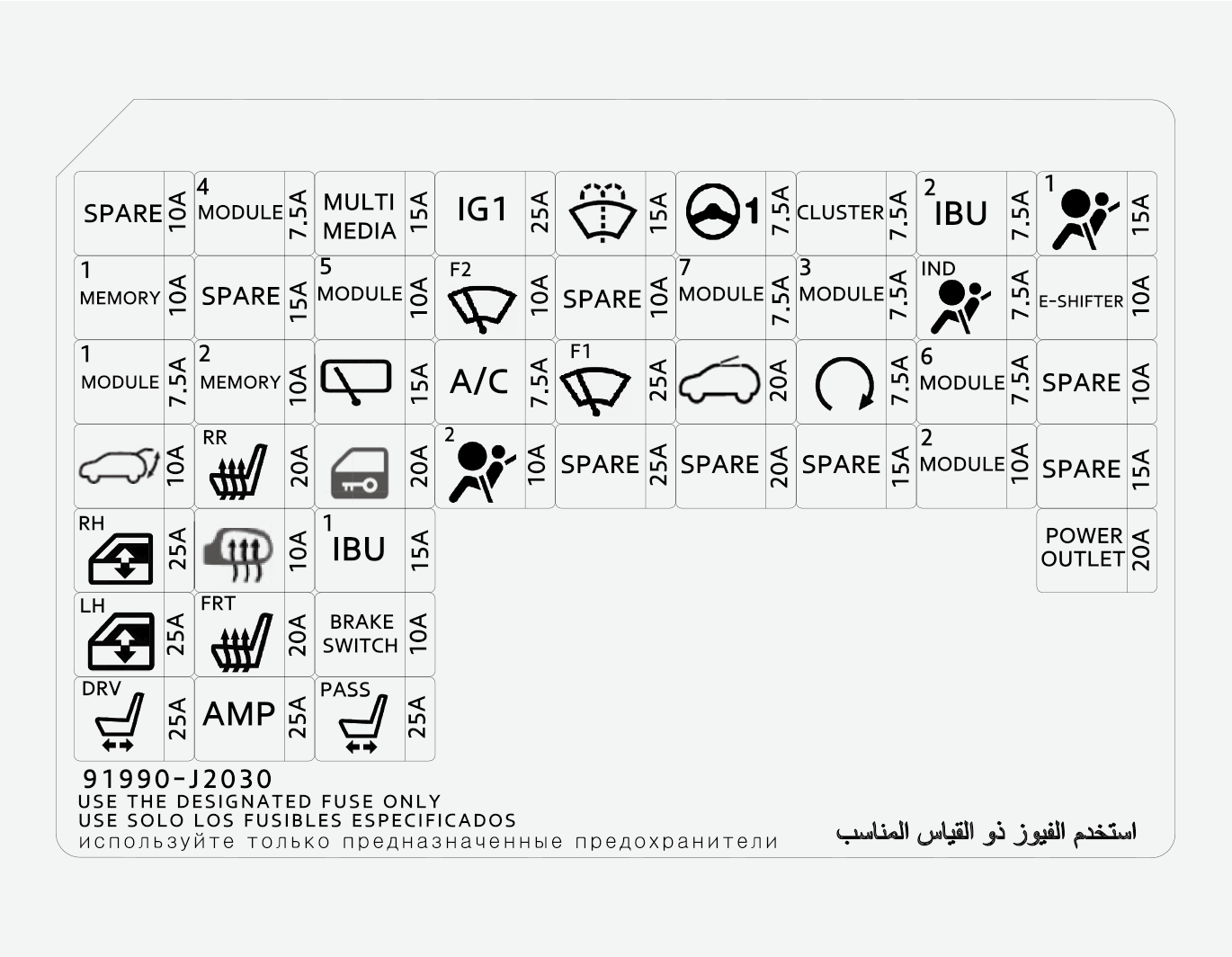

I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.
Förarsidans säkringsdosa
|
Beskrivning |
Symbol |
Säkringsklassificering |
Kretsskyddad |
|---|---|---|---|
|
POWER OUTLET |
|
20A |
främre strömuttag |
|
MODULE2 |
|
10A |
E/R-kopplingsdosa (relä för strömuttag), ljud, USB-laddare bak, trådlös laddare, stämningsljus, förstärkare, lägesområdeslampa för förar-/passagerardörr, elmanövrerad ytterbackspegel, huvudenhet A/V & navigering, IBU (integrerad karosskontrollmodul) |
|
HEATED MIRROR |
|
10A |
Elmanövrerad ytterbackspegel förare/passagerare, kontrollmodul luftkonditionering, |
|
IG1 |
|
25A |
PCB-block (säkring - IEB2, EPCU2) |
|
AIR BAG1 |
|
15A |
Detekteringssensor passagerarsida, kontrollmodul krockkuddesystemet (SRS) |
|
A/BAG IND |
|
7,5 A |
Instrumentpanel, kontrollmodul för luftkonditionering |
|
IBU2 |
|
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
CLUSTER |
|
7,5 A |
HUD, instrumentpanel |
|
MDPS *1 |
|
7,5 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
MODULE3 |
|
7,5 A |
Bromsljuskontakt |
|
MODULE4 |
|
7,5 A |
Flerfunktionskamera, IBU (integrerad karosskontrollmodul), FCA-enhet, krockkuddeströmbrytare, BCW-enhet vänster sida/höger sida, enhet (högtalare) för virtuellt motorljudsystem (VESS, Virtual Engine Sound System) |
|
MODULE5 |
|
10A |
Kontrollmodul sitsventilation fram, krockkuddeströmbrytare, huvudenhet A/V & navigering, kontrollmodul sitsvärme fram, kontrollmodul sitsvärme bak, ljud, avbländningsbar backspegel |
|
A/C |
A/C |
7,5 A |
AC/kontrollenhet |
|
WIPER FRT1 |
|
25A |
Torkarmotor fram, PCB-block (relä vindrutetorkare (låg)) |
|
WIPER RR |
|
15A |
Vindrutetorkarmotor bak, ICM-reläbox (bakrutetorkarrelä) |
|
WASHER |
|
15A |
Multifunktionsreglage |
|
MODULE6 |
|
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
MODULE7 |
|
7,5 A |
Kontrollmodul sitsvärme fram/bak, kontrollmodul sitsventilation fram, E/R-kopplingsdosa (värme vindruta vänster relä) |
|
E-SHIFTER |
E-VÄXLARE |
10A |
Förarkonsolknapp, knapp för växelväljare (SBW) |
|
WIPER FRT2 |
|
10A |
Torkarmotor fram, PCB-block (relä vindrutetorkare (låg)), IBU (integrerad karosskontrollmodul) |
|
START |
|
7,5 A |
IBU (integrerad karosskontrollmodul), EPCU |
|
P/WINDOW LH |
|
25A |
Relä elfönsterhiss på vänster sida, säkerhetsmodul elfönsterhiss för förare/passagerare |
|
P/WINDOW RH |
|
25A |
Relä elfönsterhiss på höger sida, säkerhetsmodul elfönsterhiss för passagerare |
|
TAILGATE OPEN |
|
10A |
Relä för att öppna bakluckan |
|
SUNROOF |
|
20A |
Motor för soltaket |
|
AMP |
|
25A |
Förstärkare |
|
S/HEATER FRT |
|
20A |
Kontrollmodul sätesvärme fram, kontrollmodul sätesventilation fram |
|
P/SEAT (DRV) |
|
25A |
Manuell strömbrytare för förarstol |
|
P/SEAT (PASS) |
|
25A |
manuell knapp passagerarsäte |
|
S/HEATER RR |
|
20A |
Kontrollmodul sätesvärme bak |
|
DOOR LOCK |
|
20A |
Dörrlåsrelä/dörrupplåsningsrelä, ICM-reläbox (T/TurnUnlock-relä) |
|
BRAKE SWITCH |
|
10A |
Bromsljuskontakt, IBU (integrerad karosskontrollmodul) |
|
IBU1 |
|
15A |
IBU (integrerad karosskontrollmodul) |
|
AIR BAG2 |
|
10A |
Kontrollmodul krockkuddesystemet (SRS) |
|
MODULE1 |
|
7,5 A |
Varningsknapp, spjällenhet för friskluft, regnsensor, DataLink-anslutning |
|
MEMORY1 |
|
10A |
Instrumentpanel, HUD |
|
MEMORY2 |
2MINNE |
10A |
AC/kontrollenhet |
|
MULTI MEDIA |
|
15A |
Audio, luftkonditionering & navigationshuvudenhet |
*1: MDPS (motordriven elstyrning) är detsamma som ESP (elektrisk styrservo)
Motorutrymmets säkringspanel
|
Säkringsnamn |
Säkringsnamn |
Symbol |
Säkringsklassificering |
Kretsskyddad |
|---|---|---|---|---|
|
MULTISÄKRING |
LDC |
LDC |
150 A |
Säkring: STRÖMUTTAG1, INTEGRERAD ELEKTRONISK BROMS1, INTEGRERAD ELEKTRONISK BROMS2, LADDARE1, Luftkonditionering, EPCU |
|
MDPS *1 |
|
80 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
|
B+5 |
|
60 A |
PCB-grupp (huvudrelä, säkring: BATTERIHANTERINGSSYSTEM, SIGNALHORN, EPCU1) |
|
|
B+2 |
|
60 A |
ICU-kopplingsdosa (IPS-kontrollmodul (intrumentpanelmodul), IPS (instrumentpanelmodul)(1CH)) |
|
|
B+3 |
|
60 A |
ICU-kopplingsdosa (IPS-kontrollmodul, instrumentpanelmodul) |
|
|
B+4 |
|
50 A |
ICU-säkringshållare (säkring: ÖPPEN BAKLUCKA, SOLTAK, förstärkare, FÖNSTERHISS VÄNSTER, FÖNSTERHISS HÖGER, SITSVÄRME FRAM, ELMANÖVRERAT SÄTE (PASS), ELMANÖVRERAT SÄTE (FÖRARE)) |
|
|
COOLING FAN |
|
60 A |
Kylfläktsrelä |
|
|
REAR HEATED |
|
40A |
Relä eluppvärmd bakruta |
|
|
BLOWER |
|
40A |
Fläktrelä |
|
|
IG1 |
|
40A |
PDM (IG1) 2-relä, PDM (ACC) 1-relä |
|
|
IG2 |
|
40A |
PDM (IG2) 3-relä |
|
|
IEB4 |
|
80 A |
Mobis integrerad elektronisk bromskontrollmodul (motor) |
|
|
B+6 |
 |
40A |
STRÅLKASTARLAMPA HELLJUS SÄKRING 10 A |
|
|
SÄKRING |
POWER OUTLET3 |
|
20 A |
USB-laddare fram |
|
POWER OUTLET2 |
|
20 A |
Bakre strömuttag |
|
|
OBC |
OBC |
10 A |
OBC (billaddare i bilen) |
|
|
CHARGER2 |
|
10 A |
Upplåsningsrelä för laddare, låsrelä för laddare |
|
|
IG3 5 |
|
20 A |
IG3 2-relä, IG3 1-relä |
|
|
B+1 |
|
40 A |
Spärrelä för långtidsladdning, ICU-kopplingsdosa (säkring: DÖRRLÅS, SÄTESVÄRME BAK, BROMSKONTAKT, IBU (integrerad karosskontrollenhet)1, KROCKKUDDE2, MODUL1) |
|
|
E-SHIFTER1 |
|
40 A |
E-växlare relä, Säkring: E-SHIFTER2 |
|
|
CHARGER1 |
|
10 A |
Modul för laddlucka, CCM-enhet |
|
|
SÄKRING |
A/C |
A/C |
15 A |
AC/kontrollenhet |
|
IEB1 |
|
40 A |
Flerfunktionskontrollkonnektor, Integrerad kontrollmodul för elektronisk broms |
|
|
IEB2 |
|
40 A |
Integrerad elektronisk bromskontrollmodul, Mobis |
|
|
POWER OUTLET1 |
|
40 A |
Relä strömuttag |
|
|
E-SHIFTER2 |
|
10 A |
SCU, Knapp för växelväljare (SBW) |
|
|
HORN |
|
15 A |
Signalhornsrelä |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (billaddare), EPCU, elektronisk luftkonditioneringskompressor |
|
|
BATTERY MANAGEMENT |
|
15 A |
BMU |
|
|
ELECTRICAL WATER PUMP |
|
15 A |
Elektronisk vattenpump (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Modul för laddlucka, spjällenhet för friskluft, ICU-kopplingsdosa, IPS-kontrollmodul (instrumentpanelmodul), instrumentpanel, laddlampa, ljud, huvudenhet för A/V & navigering |
|
|
IG3 1 |
|
15 A |
E/R-kopplingsdosa (IG3 2-relä, IG3 1-relä) |
|
|
IEB3 |
|
10 A |
Flerfunktionskontrollkonnektor, datalänk-konnektor, Integrerad kontrollmodul för elektronisk broms |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
3-vägs kylkontrollventil vänster/höger, E/R-kopplingsdosa (kylfläktsrelä, fläktrelä), luftkonditioneringens kontrollmodul, CCM-enhet, luftkonditioneringens PTC-värmare |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
B/ALARM HORN |
|
10 A |
Relä/stöldlarmsiren |
|
|
H/LAMP HI |
|
10 A |
Strålkastare/relä helljus |
|
|
TRAILER |
|
40 A |
Släpvagn |
*1: MDPS (motordriven elstyrning) är detsamma som ESP (elektrisk styrservo)
Batteriterminalkåpa
Relä
|
Symbol |
Relänamn |
Typ |
|---|---|---|
|
|
Charger Unlock Relay |
MICRO |
|
|
Charger Lock Relay |
MICRO |
|
|
PDM (IG1) 2 Relay |
MICRO |
|
|
Power Outlet Relay |
MICRO |
|
|
IG3 1 Relay |
MICRO |
|
|
PDM (IG2) 3 Relay |
MICRO |
|
|
Rear Heated Relay |
MICRO |
|
|
PDM (ACC) 1 Relay |
MICRO |
|
|
Cooling Fan Relay |
MINI |
|
|
Blower Relay |
MINI |
|
E-VÄXLARE |
E-Shifter Relay |
MICRO |
|
|
IG3 2 Relay |
MICRO |
|
|
Head Lamp High Relay |
MICRO |
