Inställning av strålkastare och dimljus (Europa)
Inställning av strålkastare
Inställning av dimljus fram
-
LÅG HORISONTELL STÄLLNING
-
HÖG HORISONTELL STÄLLNING
-
HÖG VERTIKAL STÄLLNING (För Europa)
-
VERTIKAL STÄLLNING
-
LÅG VERTIKAL STÄLLNING (För Europa)
LÅG OCH HÖG, VERTIKALT MÅL (Utom i Europa)
-
Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservhjul och verktyg.
-
Fordonet ska stå på ett plant golv.
-
Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.
-
Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.
-

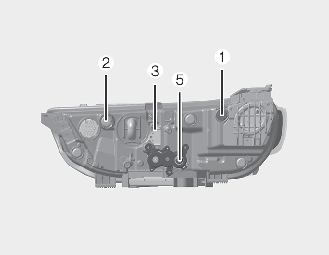

Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halv- och helljus.
Inställning av dimljus fram
Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.

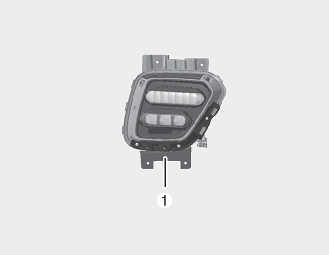

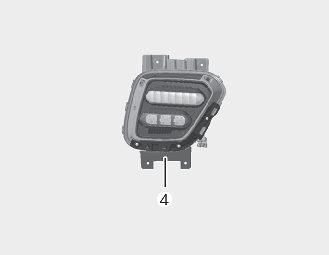

Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

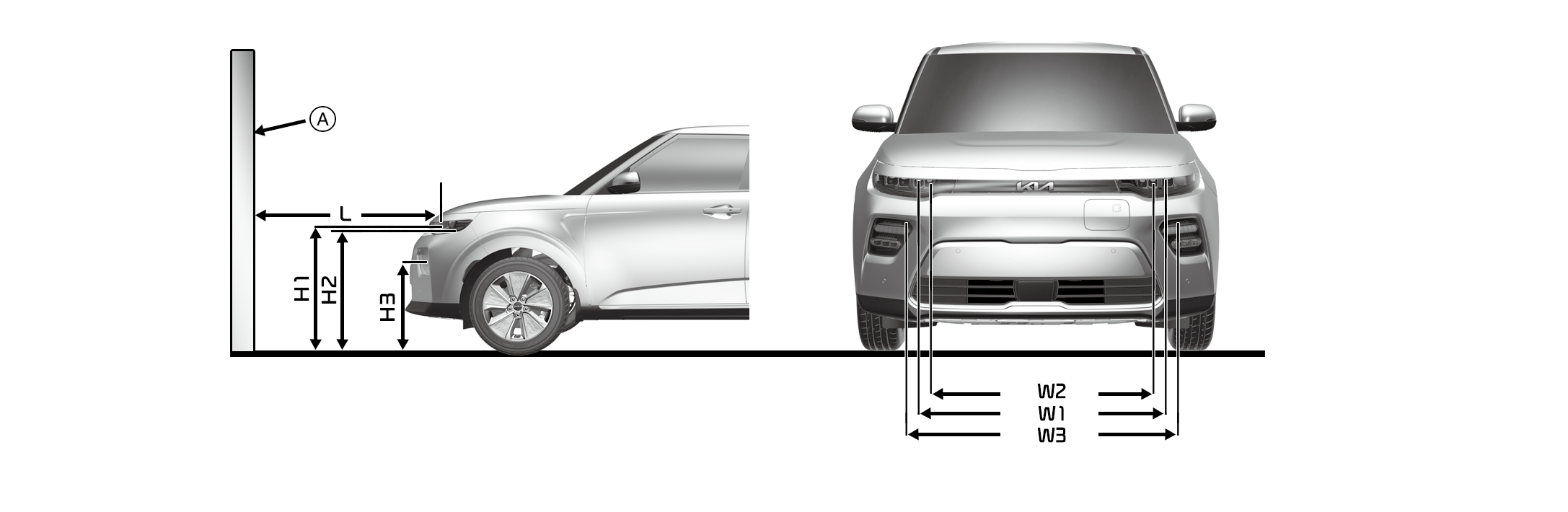

Riktmärke
* A: Skärm
|
Bilens kondition |
Strålkastare (LED) |
|||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
|||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
|
|
H1 |
H2 |
W1 |
W2 |
|
|
Utan förare (mm) |
850 (33,4) |
836 (32,8) |
1301 (51,1) |
1044 (41,0) |
|
Med förare (mm) |
843 (33,1) |
829 (32,5) |
1301 (51,1) |
1044 (41,0) |
|
Bilens kondition |
Främre dimljus (LED-typ) |
|
|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
|
|
H3’ |
W3' |
|
|
Utan förare (mm) |
567 (22,3) |
1397 (54,9) |
|
Med förare (mm) |
560 (22,0) |
1397 (54,9) |
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-
Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-
Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster dimljus
C: Vertikal linje för glödlampans mitt i höger dimljus
D: Horisontell linje för glödlampans mitt (halvljus)
E: Mark
F: Avgränsningslinje
G: Övre gräns
-
Tänd det främre dimljuset utan att föraren är i bilen.
-
Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
