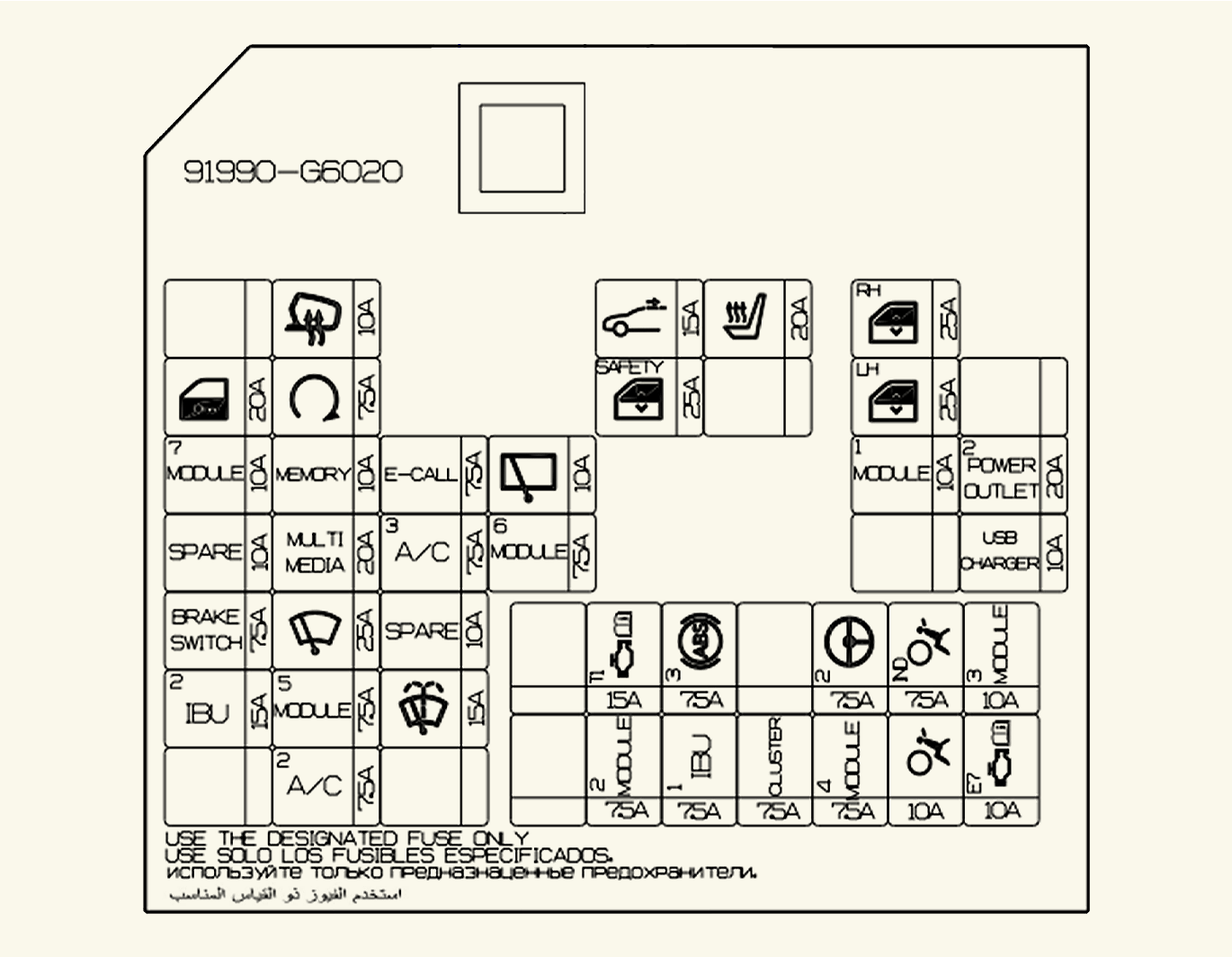

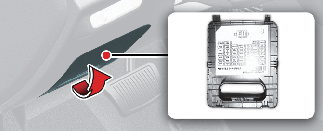

Sistema de audio, unidad principal de navegación y vídeo/audio, convertidor de CC-CC bajo

Tablero de instrumentos, BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad), módulo de control del aire acondicionado, MUT (comprobación de la unidad múltiple), luz de cortesía del conductor, luz del maletero, luz del habitáculo/luz de consola del techo, interruptor del retrovisor exterior eléctrico, fotosensor, aviso de colisión en punto ciego

Pestillo de bloqueo de la puerta del conductor, relé de desbloqueo de la puerta del maletero, relé de desbloqueo/bloqueo de las puertas

Toma de corriente

Módulo del elevalunas eléctrico de seguridad de la ventanilla del conductor

SSEM (Módulo electrónico de la señal de freno)

BCM (módulo de control de la carrocería), interruptor de emergencia

Encendedor

Calefactor del retrovisor exterior, ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), módulo de control del aire acondicionado

-

Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante

Módulo de control del asiento del conductor/pasajero

Relé de DRL (luz de conducción diurna)

[Sin acceso sin llave] Interruptor del embrague, ECM (módulo de control del motor), módulo de control de la llave inteligente, bloque de conexiones del compartimento del motor (relé de arranque), interruptor de inhibición [con acceso sin llave] relé de la alarma antirrobo

Lado derecho de los faros, lado derecho de la luz de combinación trasera, iluminación (+), lado derecho de la luz de la matrícula

Interruptor de la consola, módulo de la consola del asiento del conductor/pasajero, espejo del habitáculo, lado derecho/lado izquierdo del actuador del dispositivo de nivelación de los faros delanteros, MUT (comprobación de unidades múltiples), indicador de cambio de la transmisión manual automatizada, módulo E-Call (llamada electrónica), audio, unidad principal de navegación y audio/vídeo, módulo de control del aire acondicionado, convertidor de CC-CC bajo, muelle del reloj

Bloque de empalmes del compartimento del motor (interruptor de la luz de marcha atrás, relé de la bomba de vacío, relé de la luz de marcha atrás), interruptor de la luz de freno, interruptor de presión de vacío, sensor de velocidad del vehículo, sensor de embrague, interruptor de inhibición, cambio de la transmisión manual automatizada, módulo de control de transmisión manual automatizada

Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante

-

Luz antiniebla trasera, tablero de instrumentos

Muelle del reloj (volante con calefacción)

Lado izquierdo de los faros, lado izquierdo de la luz de combinación trasera, lado izquierdo de la luz de la matrícula

BCM (módulo de control de la carrocería), interruptor del panel de protección, aviso de colisión en punto muerto

ABS (sistema de frenos antibloqueo)/módulo de control del ESC (control de estabilidad electrónico), diagnóstico

Interruptor de la luz de freno, módulo de control de la llave inteligente

Motor del techo solar

Luz antiniebla delantera, tablero de instrumentos

Módulo de control del aire acondicionado, interruptor de presión dual, bloque de empalmes del compartimento del motor (relé del ventilador)

Bloque de empalmes del compartimento del motor (relé de las luces de cruce, relé de las luces de carretera), calefactor de la boquilla, módulo de control del asiento del conductor/pasajero

Radar delantero, Cámara de visión frontal

PCM (módulo de control del tren de potencia)/ECM (módulo de control del motor), módulo de control de la llave inteligente/módulo del inmovilizador

Módulo de llamada de emergencia (E-Call)

Módulo del inmovilizador

-

-

BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad), módulo de control de la llave inteligente

Interruptor de emergencia

ACU (unidad de control del airbag)

BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad)

Módulo de Control de la Llave Inteligente

Módulo de control del aire acondicionado

Interruptor multifunción (limpiaparabrisas)

Interruptor multifunción (limpiaparabrisas), motor del limpiaparabrisas delantero

BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad), módulo E-Call (llamada electrónica) de MTS (sistema telemático Mozen), sistema de audio, convertidor de CC-CC bajo, unidad principal de navegación y vídeo/audio, módulo de control de la llave inteligente, interruptor del espejo retrovisor exterior eléctrico, relé de la toma de alimentación

-

Tablero de instrumentos, módulo de control del aire acondicionado

Tablero de instrumentos

Unidad MDPS (dirección asistida accionada por motor)

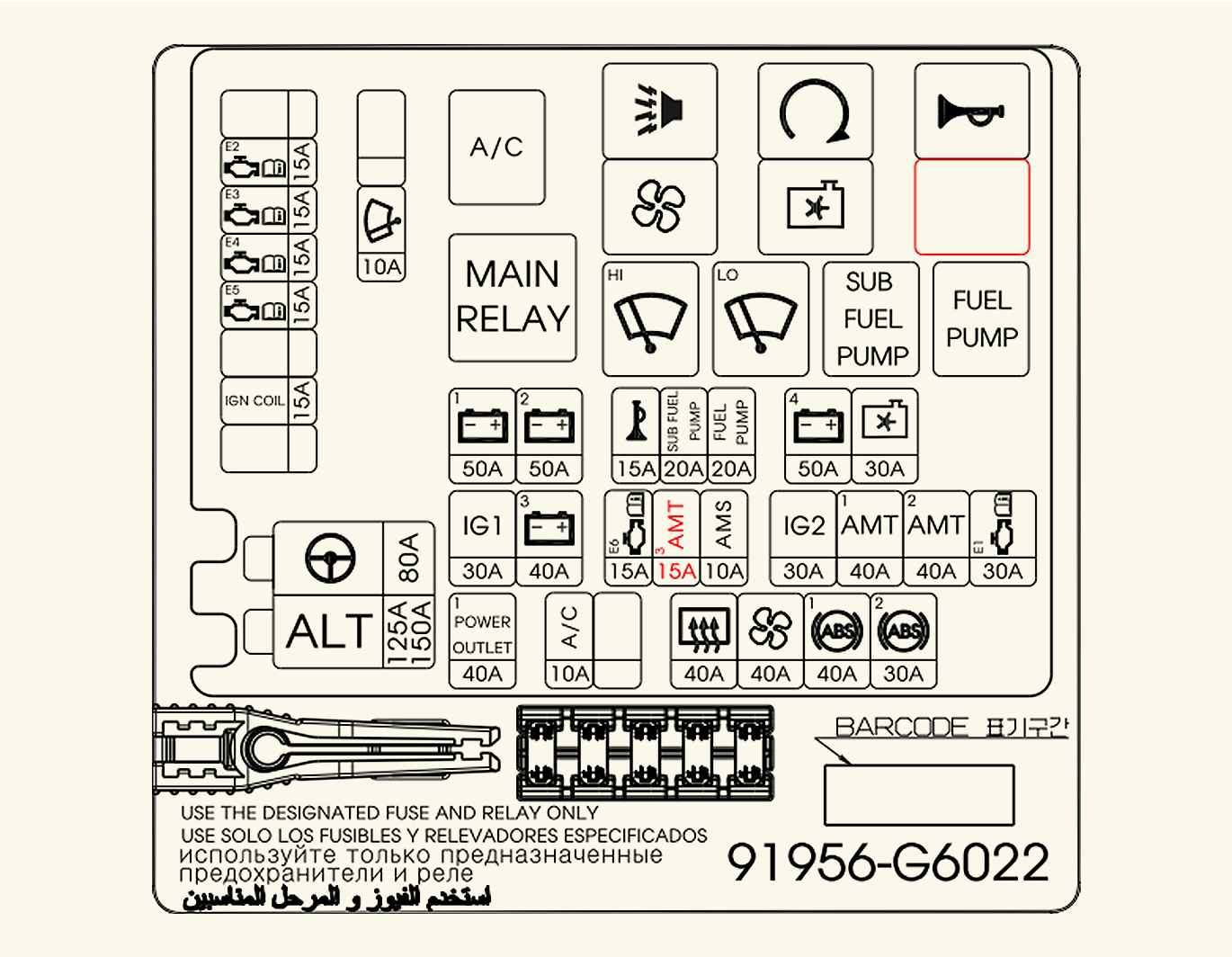

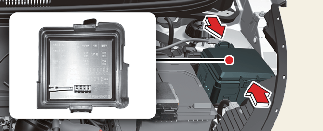

Fusible (ABS1, ABS2, DESEMPAÑADOR TRASERO, TOMA DE CORRIENTE, VENTILADOR), alternador

Módulo MDPS (dirección asistida accionada por el motor)

ABS (sistema de frenos antibloqueo)/ESC (control electrónico de estabilidad), conector de control multiusos

[Con llave inteligente] Caja de relés PDM (relé IG1, relé ACC) [Sin llave inteligente] Interruptor de encendido

ABS (sistema de frenos antibloqueo)/módulo de control del ESC (control electrónico de estabilidad)

Bloque de empalmes del panel de instrumentos (relé del piloto trasero), fusible del bloque de empalmes del panel de instrumentos (bloqueo de puertas, emergencia)

Bloque de empalmes del panel de instrumentos (relé de la toma de corriente)

[Smartstream G1.0, G1.2] Relé principal (FUSIBLE - ECU2, ECU3)

Bloque de empalmes del panel de instrumentos (relé del desempañador trasero)

FUSIBLE (AMT2, AMT3, AMT4)

Relé del ventilador

Bloque de empalmes del panel de instrumentos (relé del elevalunas eléctrico), fusible del bloque de empalmes del panel de instrumentos (techo solar, calefactor del asiento, llave inteligente 1, llave inteligente 2, interruptor del freno, elevalunas eléctrico de seguridad, e-CALL)

Lado izquierdo de los faros, tablero de instrumentos

Lado derecho de los faros

Tablero de instrumentos

Módulo de control de la transmisión manual automatizada

Módulo de control de la transmisión manual automatizada

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

[Smartstream G1.0, G1.2] ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia) [(Gasolina) 1.0 MPI, 1.2 MPI]Compresor del aire acondicionado Rly, Ventilador de refrigeración Rly Válvula de control de aceite IN/EX(M/T), Válvula solenoide de control de purga(M/T) Válvula de parada del refrigerante(A/T)

Válvula de cierre del depósito, sensor de rueda lado derecho del mango Sensor de oxígeno arriba/abajo [(gasolina) 1.0 MPI, 1.2 MPI] Válvula de parada del refrigerante(M/T) [Smartstream G1.0, G1.2] ECM(Módulo de control del motor)/PCM(Módulo de control del tren de potencia) Válvula de solenoide de control de purga, solenoide de admisión variable, válvula de recirculación, válvula de control de aceite IN/EX Relé del aire acondicionado, relé del ventilador de refrigeración, bomba de aceite variable

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), relé de bomba de combustible, inyector #1/#2/#3/#4[(motor de gasolina) 1.0 MPI, 1.2 MPI]Válvula de control de aceite IN/EX(A/T), válvula solenoide de control de purga(A/T)

Bobina de encendido #1/#2/#3/#4 condensador [(gasolina) 1.2 MPI]

Módulo de control de la transmisión manual automatizada

Interruptor de la luz de marcha atrás, tablero de instrumentos, unidad principal de navegación y audio/vídeo, luz de marcha atrás, espejo del habitáculo

Fusible del bloque de empalmes del panel de instrumentos (luz antiniebla delantera, luz antiniebla trasera, sistema de audio, luz del habitáculo, luz de conducción diurna, luz de freno)

Relé del ventilador de refrigeración

Relé de las luces de cruce

Relé de las luces de carretera

Relé de la bomba de combustible

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

Relé del claxon, relé de la bocina de la alarma antirrobo

Relé de la luz de marcha atrás

Relé de la bomba de vacío

Relé del aire acondicionado

Relé de arranque, caja del relé de PDM (relé IG2), interruptor de encendido

Fusible (ABS1, ABS2, DESEMPAÑADOR TRASERO, TOMA DE CORRIENTE, VENTILADOR), alternador

Módulo MDPS (dirección asistida accionada por el motor)

ABS (sistema de frenos antibloqueo)/ESC (control electrónico de estabilidad), conector de control multiusos

[Con llave inteligente] Caja de relés PDM (relé IG1, relé ACC) [Sin llave inteligente] Interruptor de encendido

ABS (sistema de frenos antibloqueo)/módulo de control del ESC (control electrónico de estabilidad)

FUSIBLE (BOMBA DE COMBUSTIBLE SECUNDARIA), bloque de conexiones del panel de instrumentos (relé del piloto trasero), fusible del bloque de conexiones del panel de instrumentos (bloqueo de puertas, emergencia)

Bloque de empalmes del panel de instrumentos (relé de la toma de corriente)

Relé principal

Bloque de empalmes del panel de instrumentos (relé del desempañador trasero)

Relé del ventilador

Bloque de empalmes del panel de instrumentos (relé del elevalunas eléctrico), fusible del bloque de empalmes del panel de instrumentos (techo solar, calefactor del asiento, llave inteligente 1, llave inteligente 2, interruptor del freno, elevalunas eléctrico de seguridad)

Lado izquierdo de los faros, tablero de instrumentos

Lado derecho de los faros

Tablero de instrumentos

Relé de la bomba del combustible auxiliar

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia) [M/T] Válvula de solenoide de control de purga, válvula de control de aceite ADMISIÓN, sensor de oxígeno Arriba/Abajo, relé del aire acondicionado, relé de la bomba de combustible, sensor de posición del árbol de levas ADMISIÓN [A/T] Relé del ventilador de refrigeración

[M/T] Relé del aire acondicionado [A/T] Válvula de solenoide de control de purga, válvula de control de aceite ADMISIÓN, sensor de oxígeno Arriba/Abajo, relé del aire acondicionado, relé de la bomba de combustible, sensor de posición del árbol de levas ADMISIÓN.

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), inyector #1/#2/#3, relé de la bomba de combustible secundaria

Bobina de encendido #1/#2/#3, condensador

Interruptor de la luz de marcha atrás, tablero de instrumentos, unidad principal de navegación y audio/vídeo, luz de marcha atrás, espejo del habitáculo

Fusible del bloque de empalmes del panel de instrumentos (luz antiniebla delantera, luz antiniebla trasera, sistema de audio, luz del habitáculo, luz de conducción diurna, luz de freno)

Relé del ventilador de refrigeración

Relé de las luces de cruce

Relé de las luces de carretera

Relé de la bomba de combustible

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

Relé del claxon, relé de la bocina de la alarma antirrobo

Relé del aire acondicionado

Relé de arranque, caja del relé de PDM (relé IG2), interruptor de encendido
