Ladestatuslampe for bærbar lader (Type A)
|
Styreboks |
Indikator |
Detaljer |
|||
|---|---|---|---|---|---|
 |
PLUGG |
 (Grønn) |
På: Strøm på Blinker: Feil i temperatursensoren for pluggen |
||
|
(Rød) |
På: Beskyttelse mot høy temperatur for pluggen Blinker: Advarsel om høy temperatur for pluggen |
||||
|
POWER (strøm) |
 |
På: Strøm på |
|||
|
CHARGE (lading) |
 |
Blinker: Lading i strømsparingsmodus. Bare CHARGE-indikatoren lyser |
|||
|
FAULT (feil) |
 |
Blinker: Ladingen er avbrutt |
|||
|
CHARGE LEVEL (ladenivå) |
 |
Ladestrøm 12A |
Ladestrømmen endres (nivå 3) når knappen (1) trykkes i 1 seund med laderen tilkoblet et strømuttak, men ikke bilen. |
 |
|
 |
Ladestrøm 10A |
||||
 |
Ladestrøm 8A |
||||
|
KJØRETØY |
 (Grønn) |
Ladekontakten er koblet til |
|||
|
(Blå) |
Lading |
||||
|
(Rød) |
Blinker: Lading er umulig |
||||
|
NR |
Styreboks |
Status/diagnose/tiltak |
NR |
Styreboks |
Status/diagnose/tiltak |
|---|---|---|---|---|---|
|
1 |
 |
(Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.) |
2 |
 |
|
|
3 |
 |
|
4 |
 |
(Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.) |
|
5 |
 |
(Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.) |
6 |
 |
(Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.) |
|
7 |
 |
(Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.) |
8 |
 |
|
Ladestatuslampe for bærbar ladekabel (Type B)
|
Indikator |
Detaljer |
|
|---|---|---|
|
POWER (strøm) |
På: Strøm på |
|
|
CHARGE (lading) |
På: Lader blinker: Strømgrense på grunn av høy pluggtemperatur eller høy intern temperatur |
|
|
FAULT (feil) |
Blinker: Ladingen er avbrutt |
|
|
CHARGE LEVEL (ladenivå) |
12 |
12 A |
|
10 |
10 A |
|
|
08 |
8 A |
|
|
06 |
6 A |
|
|
Ladestrømmen endres når knappen (1) trykkes i mindre enn 1 sekund med laderen tilkoblet et strømuttak, men ikke bilen.  |
||
|
Indikator |
Detaljer |
||
|---|---|---|---|
|
Feilkode |
På : Feil under lading/ Feil under selvdiagnose |
||
|
Feilkode |
Element |
Årsak |
|
|
E1 |
CP kommunikasjon |
Kommunikasjonsfeil for kjøretøy |
|
|
E2 |
Lekkasje |
Strømlekkasje |
|
|
E3 |
Feil på lader |
||
|
E4 |
Pluggtemperatur |
Advarsel om pluggovertemperatur |
|
|
E5 |
Feil pluggtemperatur |
||
|
E6 |
Feil på lader |
||
|
E7 |
Overstrøm |
Advarsel om overstrøm lading |
|
|
E8 |
Intern temperatur |
Overoppheting av lader |
|
|
E9 |
Feil på lader |
||
|
F1 |
Relé fusjon |
Feil på lader |
|
|
F2 |
GM/I |
Dårlig jording av uttak |
|
|
F3 |
SMPS Strømbrudd |
SMPS-feil (spenningsfeil) |
|
|
F4 |
SMPS-feil U (unormal spenning) |
||
|
F5 |
CP spenningsfeil |
CP (-) spenningsfeil |
|
|
F6 |
CP (+) spenningsfeil |
||
|
F7 |
Sensorfeil temperatur |
Sensorfeil pluggtemperatur |
|
|
F8 |
PCB sensorfeil for intern temperatur |
||
Status/diagnose/tiltak (Type B)
-
Ladekontakten er koblet til bilen (strømindikatoren lyser grønt)
-

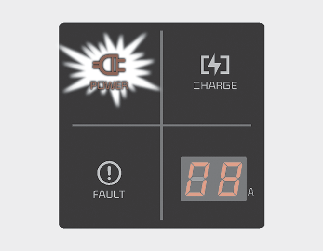

Pluggen er koblet til en kontakt (strømindikator: grønn PÅ, PÅ)
-

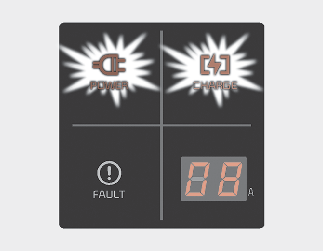

Ladeindikator (strømindikatoren lyser grønt / ladeindikatoren lyser blått)
-
Ladestrøm
-
Unormal temperatur
-
ICCB-feil (In-Cable Control Box)
-
Feil i diagnostikkenhet
-
Strømlekkasje
-
Unormal temperatur
-
Etter å ha koblet fra og koblet til strømpluggen igjen, trykker du på knappen i minst to sekunder og slipper den for å fjerne feilen.
-
Ladningsnivåvisningen er slått av hvis det ikke er noen statusendring i mer enn 1 minutt.
