Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych

Regulacja reflektorów

Typ żarówki
Typ LED
1
Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, zapasowe koło i narzędzia.
2
Pojazd należy umieścić na płaskim podłożu.
3
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
4
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.
5

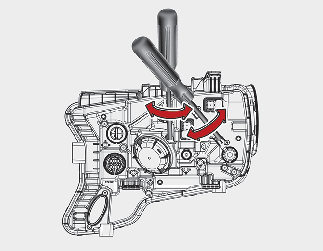

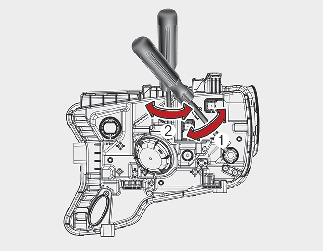

Aby skierować światła mijania w lewo lub w prawo, należy przekręcić śrubokręt (1) zgodnie z kierunkiem ruchu wskazówek zegara lub przeciwnie do kierunku ruchu wskazówek zegara. Aby skierować światła mijania w górę lub w dół, należy przekręcić śrubokręt (2) zgodnie z kierunkiem ruchu wskazówek zegara lub przeciwnie do kierunku ruchu wskazówek zegara.

Regulacja ustawienia przednich świateł przeciwmgłowych (jeżeli jest w wyposażeniu)

  • Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.
  • Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.

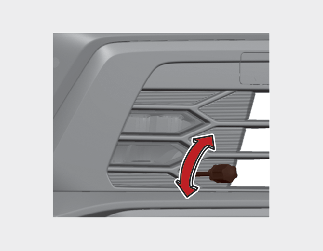

  • Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

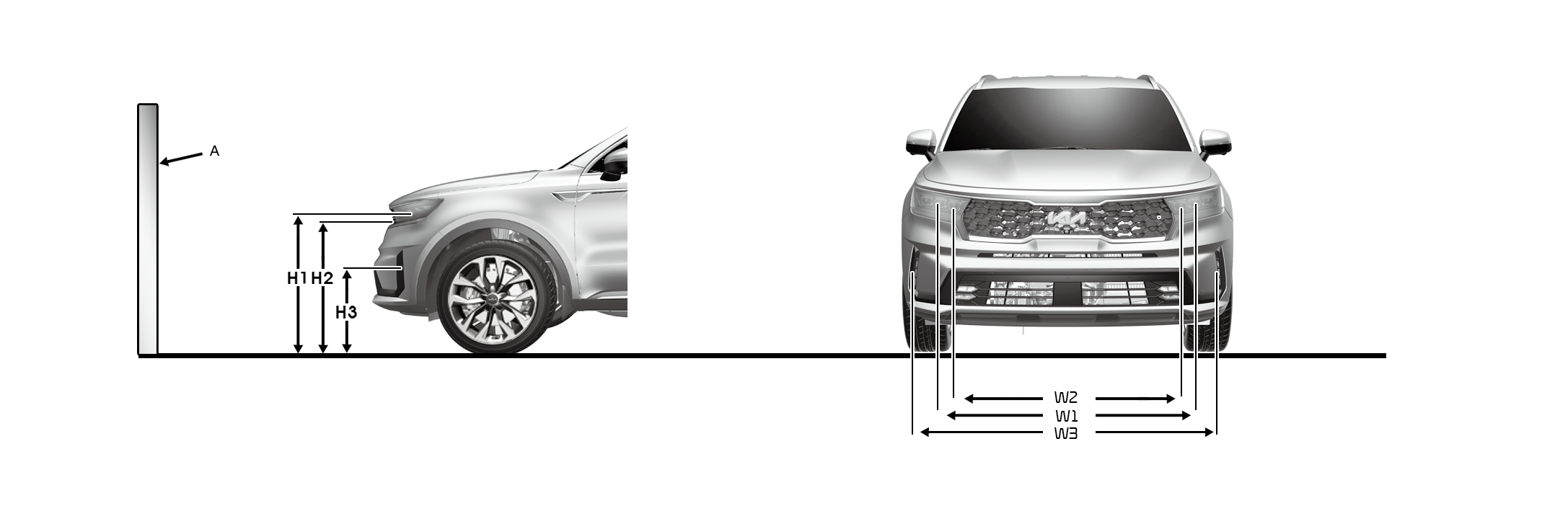

Punkt padania wiązki

* A: Osłona

Stan pojazdu

Reflektor (LED)

Przednie światło przeciwmgłowe (LED) (jeżeli jest w wyposażeniu)

Wysokość od podłoża

Odległość między reflektorami

Wysokość od podłoża

Odległość między reflektorami

Światła mijania/drogowe

Światła mijania/drogowe

H1

H2

W1

W2

H3

W3

Bez kierowcy

[mm (cal)]

Typ A

887

(34,9)

870

(34,2)

1 536

(60,5)

1 316

(51,8)

408 (10,3)

1092 (27,7)

Typ B

879

(22,3)

862

(33,9)

1 482

(37,6)

1 237

(60,5)

Z kierowcą

[mm (cal)]

Typ A

880

(34,6)

863

(34,0)

1 536

(60,5)

1 536

(51,8)

401 (10,1)

1092 (27,7)

Typ B

872

(22,1)

855

(33,7)

1 482

(37,6)

1 536

(60,5)

Światła mijania (pojazd z kierownicą po lewej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora głównego

C: Linia pionowa środka żarówki prawego reflektora głównego

D: Linia pozioma środka żarówki reflektora głównego

E: Podłoże

F: Linia odcięcia

1
Włączyć światła mijania w pojeździe bez kierowcy.
2
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
3
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
4
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Światła mijania (pojazd z kierownicą po prawej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora głównego

C: Linia pionowa środka żarówki prawego reflektora głównego

D: Linia pozioma środka żarówki reflektora głównego

E: Podłoże

F: Linia odcięcia

1
Włączyć światła mijania w pojeździe bez kierowcy.
2
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
3
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
4
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Przednie światła przeciwmgłowe

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej

C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej

D: Linia pozioma środka żarówki lampy przeciwmgielnej

E: Podłoże

F: Linia odcięcia

G: Górna granica

1
Włączyć przednie światła przeciwmgłowe bez kierowcy.
2
Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).
