Bärbar laddning*

Kod och kontakt (kodinställning)
Kontrollbox
Laddkabel och laddkontakt

Bärbar (portabel) laddning kan användas när AC-laddning eller DC-laddning inte är tillgänglig med hushållselektricitet.

* Beroende på din region, kanske den här kabeln inte finns i ditt fordon.

Ställa in laddningsnivån för den bärbara laddaren

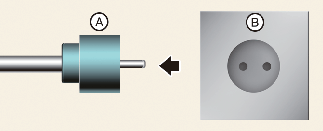

A: Kontakt
B: Elektriskt uttag

Kontrollera uttagets strömmärkning innan du ansluter kontakten till uttaget.
Anslut kontakten till ett vanligt vägguttag.
Kontrollera displayen på kontrollboxen.
Tryck på knappen (1) på baksidan av kontrollboxen i 2 till 8 sekunder för att justera laddningsnivån. (Se typ av laddkabel och exempel på hur du ställer in laddningsnivån.)
Laddningsnivån på manöverboxens display ändras varje gång du trycker på knappen (1).
När laddningsinställningen är gjord, starta laddningen enligt proceduren för laddning med bärbar laddare.

* Exempel på inställning av ICCB-laddningsnivån

* Exemplet är endast avsett som referens och kan variera beroende på omgivande miljö.

Utgående ström	ICCB(I kabeln integrerad kontrollbox)- laddningsnivå	Kontrollboxens skärmfönster
14–16 A	12 A
12–13 A	10 A
10–11 A	8 A
8–9 A	6 A

VIKTIGT

Se till att valet av laddningsnivå överensstämmer med säkringens kapacitet för att undvika att den går.

Anslutning av den bärbara laddaren (ICCB: In-Cable Control Box)

Anslut kontakten till ett vanligt vägguttag.
- A: Kontakt
- B: Elektriskt uttag
Kontrollera om strömlampan (grön) har tänts på kontrollboxen.
Tryck ned bromspedalen och dra åt parkeringsbromsen.
Ställ alla strömbrytare på OFF, flytta växelväljaren till läget P (parkering) och ställ bilen på OFF. Om laddning påbörjas när växeln inte är i läge P (parkering), kommer bilen automatiskt att växla till P (parkering) för att börja ladda.
Öppna laddningsluckan.

För ytterligare detaljer se Mer information.
Öppna skyddslocken på laddningskontakterna. Kontrollera om det finns främmande ämnen eller damm.
Håll i laddningskontaktens handtag och anslut den till fordonets laddningsinlopp. Tryck in kontakten hela vägen in. Om laddningskontakten och laddningsterminalen inte är ordentligt anslutna kan detta orsaka brand.
Laddningen startar automatiskt (laddningslampan tänds).
Kontrollera om laddningsindikatorlampan () för högspänningsbatteriet på instrumentpanelen är ON. Laddning utförs inte när laddningsindikatorlampan () är OFF. Om laddningskontakten inte är korrekt ansluten, lossa den och tryck fast den ordentligt.
När laddning påbörjas visas beräknad laddningstid på instrumentpanelen i ca 1 minut.

A: Återstående tid

Om du öppnar förardörren när bilen laddas, visas beräknad laddningstid i instrumentpanelen i cirka 1 minut. När schemalagd laddning eller schemalagd luftkonditionering/värmare är inställd visas den beräknade laddningstiden som ”--”.

Kontrollera laddningsstatus

Vid laddning av högspänningsbatteriet kan laddningsnivån kontrolleras ifrån utsidan av bilen.

För ytterligare detaljer se Mer information.

OBSERVERA

Om du inte kan öppna laddluckan på grund av att den frusit fast, knacka lätt på den och ta bort eventuell is. Försök inte att bryta upp laddluckan.
Välj inställningsikonen EV → på skärmen → Låsläge för laddningskontakt i infotainment-systemet. Laddningskontakten är låst i laddningsintaget under olika tidsperioder enligt det valda läget.
- Läget Alltid låst: Kontakten låses när laddningskontakten är sätts i laddningsintaget.
- Läget Låst under laddning: Kontakten låses när laddningen startas.
För ytterligare detaljer se Mer information.

Infotainmentsystemet kan ändras efter programuppdateringar. Se manualen som medföljer infotainmentsystemet samt snabbreferensguiden för mer information.
Även om laddning är möjlig med EV-knappen i läge ON (på), bör du för din egen säkerhets skull påbörja laddningen när EV-knappen är i läge OFF (av) och växeln är lagd i P (parkering). Efter att laddningen har påbörjats kan du använda elektriska apparater som radio, genom att trycka på EV-knappen till START eller i läge ON (på).

Under laddningen kan inte växeln växlas från P (parkering) till någon annan växel.
Beroende på högspänningsbatteriets skick och hållbarhet, laddarens specifikationer och omgivande temperatur kan tiden för att ladda batteriet variera.
Om laddningskontakten och laddningsuttaget inte ansluts korrekt kan kontakten hänga ner eller vibrera. Håll i så fall i laddningskontaktens handtag och tryck in den hela vägen.

Statuslampa vid laddning, för bärbar laddningskabel

Indikator		Information
POWER		On: Strömmen är på
LADDNING		On: Laddning blinkar: Aktuell gräns beroende på hög kontakttemperatur eller hög inre temperatur
FEL		Blinkar: Laddningen har avbrutits
CHARGE LEVEL	12	12 A
	10	10 A
	08	8 A
	06	6 A
	Laddströmmen ändras när laddaren ansluts till ett eluttag, inte bilen, och knappen (1) trycks in i mindre än 1 sek. Kontrollbox

Status/Diagnos/Motåtgärd

Laddningskontakt inkopplad till fordonet (POWER Grön ON)
Kontakt ansluten till eluttag (POWER Grön ON)

Under laddning

Laddningsindikatorn (POWER Grön ON/CHARGE Blå ON)
Laddningsström

Före anslutning av laddningskontakten till bilen (POWER lyser grönt (ON), FAULT blinkar rött)

Onormal temperatur
Fel på ICCB (In-Cable Control Box)

Ansluten till bilen (POWER Grön PÅ, FAULT Blinkar rött)

Diagnostiskt enhetsfel
Strömläckage
Onormal temperatur

Strömläckage (POWER Grön ON, FAULT Blinkar rött)

När du har kopplat bort och återanslutit kontakten, tryck och släpp knappen i 2 sekunder eller längre för att ta bort felet.

Energisparläge

Visningen av laddningsnivå stängs av om det inte finns någon statusändring på mer än 1 minut.

Bortkoppling av den portabla laddaren (ICCB: In-Cable Control Box)

Håll i laddningskontaktens handtag och dra ut den.
Se till att laddluckan är helt stängd.
Koppla loss kontakten från det vanliga vägguttaget. Dra inte i kabeln när du drar ut kontakten.

A: Kontakt

B: Elektriskt uttag
Stäng skyddslocken på laddningskontakterna för att skydda dem från främmande ämnen.
Om den personliga laddningskontakten används, förvara kontakten i kabelfacket.

Försiktighetsåtgärder för portabel laddare (ICCB: In-Cable Control Box)

Använd den bärbara laddaren som en auktoriserad Kia-återförsäljare/servicepartner har certifierat.
Försök inte att reparera, demontera eller justera den bärbara laddaren.
Använd inte förlängningskabel eller adapter.
Om ett fel uppstår, sluta omedelbart använda den bärbara laddaren.
Vidrör inte pluggen eller laddningskontakten med våta händer.
Vidrör inte stiften i laddningskontakten för växelström och bilens laddningsintag för växelström (AC).
Anslut inte laddningskontakten till en spänning som inte överensstämmer med föreskrifterna.
Använd inte den bärbara laddaren om den är sliten, oskyddad eller om det finns någon form av skada på den bärbara laddaren.
Om ICCB-höljet och AC-laddkontakten är skadade, spruckna eller om ledningarna på något sätt är exponerade ska den bärbara laddaren inte användas.
Låt inte barn använda eller vidröra den portabla laddaren.
Låt inte vatten komma in i kontrollboxen.
Låt inte främmande ämnen komma in i den normala laddningskontakten och uttaget för stickkontakten.
Trampa inte på kabeln. Dra inte i kabeln och varken vrid eller böj den.
Ladda inte under åskväder.
Var försiktig så att du inte tappar kontrollboxen och ställ inte tunga föremål på den.
Se till att föremål som kan utveckla stark värme inte finns i närheten av laddaren under laddning.
Om du använder ett skadat eller slitet vägguttag för laddning finns det risk för elektrisk stöt. Låt en behörig elektriker kontrollera vägguttaget om det råder minsta tvekan om att det är i gott skick.
Sluta omedelbart användningen av den bärbara laddaren om vägguttaget eller någon komponent är överhettad eller om du märker lukten av bränt.

OBSERVERA

För att förhindra att laddkabeln blir stulen kan laddningskontakten inte kopplas ifrån laddningsuttaget när luckan är låst eller laddningskontakten är i läget Alltid låst. Lås upp alla dörrar för att koppla från laddningskontakten från laddningsintaget.

Om bilen laddas i läget Lås under laddning kommer dock laddkontakten automatiskt att låsas upp från ladduttaget när laddningen är slutförd.

Om du trycker på frigöringsknappen på laddningskontakten kan det resultera i avbruten laddning och kontaktseparation även när den är låst.

Om laddningskontakten kopplas bort fast frigöringsknappen inte är intryckt kan kontakten och intaget skadas.

För ytterligare detaljer se Mer information.

Om frigöringsknappen inte fungerar även efter att alla dörrar är upplåsta, dra i nödlyftkabeln i motorrummet och tryck på frigöringsknappen i kontakten för att koppla bort den från fordonet. Om frigöringsknappen fortfarande inte fungerar rekommenderar vi att du besöker en godkänd Kia-återförsäljare/-servicepartner.
