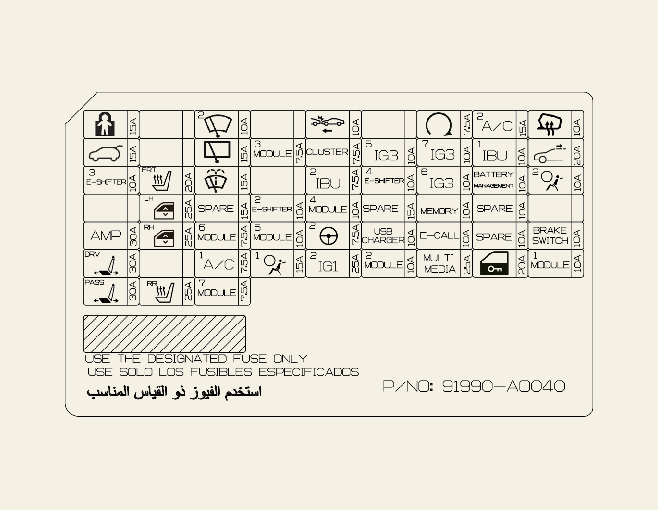

CHILD LOCK

Relä för barnsäkerhetslås

MODULE 7

Främre sätesregleringsenhet, bakre sätesvärmare, AC-omvandlare

E-SHIFTER 2

Elektronisk ATM (automatväxlad) växellåda

MEMORY

HUD, läslampa, luftkonditionering, instrumentpanel

IG3 5

V2L

IG3 6

BMS

IG3 7

Luftkonditionering, ljud/AVN-huvudenhet, instrumentpanel, CDM, PM-sensor

FRONT WIPER 2

Motor i främre torkarblad

REAR WIPER

vindrutetorkarrelä bak, vindrutetorkarmotor bak

MDPS 2

MDPS (motordriven servostyrning) enhet

* MDPS är detsamma som EPS (Elektrisk styrservo).

IG1 2

Motorrummets kopplingsdosa (PCB-block säkringsdosa – IEB4, ECU3, DCT3, EWP3)

FCA

Frontradar

START

VCU, IBU (integrerad karosstyrenhet)

HEATED MIRROR

Förare/passagerare utvändig backspegel

TAILGATE OPEN

Bakluckespärr

MODULE3

Flerfunktionsomkopplare, IBU (integrerad karosskontrollmodul), knapp för bromsljus, förardörr

CLUSTER

Head-up-display (HUD), instrumentpanel

IAU

Handtag på utsidan av förar/passagerardörr

S/HEATER FRT

Kontrollmodul sitsventilation fram, kontrollmodul sitsvärme fram

WASHER

Spolare, multifunktionsreglage

IBU2

IBU (integrerad karosskontrollmodul)

BATTERY MANAGEMENT

Batterihanteringsmodul

AIR BAG2

Styrenhet krockkuddesystemet (SRS)

SUNROOF1

Motor för soltaket

P/WINDOW LH

Fönstersäkerhetsmodul förarsidan (LHD), Fönstersäkerhetsmodul passagerarsidan (RHD), bakre elfönsterhissknapp V

E-SHIFTER 3

Elektronisk ATM (automatväxlad) växellåda

MODULE4

Främre/bakre hörnradar V/H, främre/bakre inverterare, ADAS-enhet (körning), VESS-enhet (Virtual Engine Sound System), frontradar, frontkamera, ADAS-enhet (Parkering), omkopplare för konsolens övre kåpa

USB CHARGER

USB-laddare förarsäte/passagerarsäte, USB-laddare främre konsol 1/2

A/C2

A/C-styrenhet, högtrycksventil, köldmedieventil 1/2 P/R-kopplingsdosa (fläktrelä), BSA-kylaggregat 1, luftkonditioneringsventil

AMP

AMP (förstärkare)

P/WINDOW RH

Passagerarsäkerhetsfönstermodul (LHD), förarsäkerhetsfönstermodul (RHD), bakre strömbrytare för fönster VH

MODULE 6

IBU (integrerad karosskontrollmodul)

MODULE 5

Datalänkanslutning, elektrokromspegel, E-CALL-enhet, ADP, audio/video och navigeringshuvudenhet, omkopplare för instrumentpanel, strålkastare V/H, AMP (förstärkare), smart trådlös smartphoneladdare, modul för elsäte på förar- och passagerarsida, modul för reglering av främre sätesventilation, modul för reglering av fram- och baksätesvärmare, konsolgolvbrytare, modul för automatisk nivåjustering av strålkastare, modul för IFS (Intelligent frontbelysningssystem)

E-CALL

eCall (nödanrop)

IBU 1

IBU (integrerad karosskontrollmodul)

BRAKE SWITCH

Bromsljuskontakt, IBU (integrerad karosstyrenhet)

P/SEAT DRV

Strömbrytare för elmanövrerat förarsäte, elmodul till förarsätet (med IMS (integrerat minnessystem))

A/C1

A/C-kontrollmodul

AIR BAG 1

Styrenhet krockkuddesystemet (SRS)

MODULE 2

AMP (förstärkare), ADP, P/E-kopplingsblock (Power Outlet Relay), IBU (integrerad karosstyrenhet), E-CALL-enhet, ADAS-enhet, knappsats för audio/video och navigering, huvudenhet för audio/video och navigering

MULTIMEDIA

Huvudenhet för audio/video och navigering

DOOR LOCK

Dörrlåsrelä, dörrupplåsningsrelä, relä för blockerat låsläge

MODULE 1

Strömbrytare för varningslampa, Multifunktionsbrytare, Datalänkanslutning, Regnsensor, UIP-siren, UIP-sensor, PTG-enhet, Förardörr, Förare/passagerare utvändig backspegel

P/SEAT PASS

Brytare för passagerarsäte, elstolsmodul

S/HEATER RR

Styrenhet sätesvärme bak

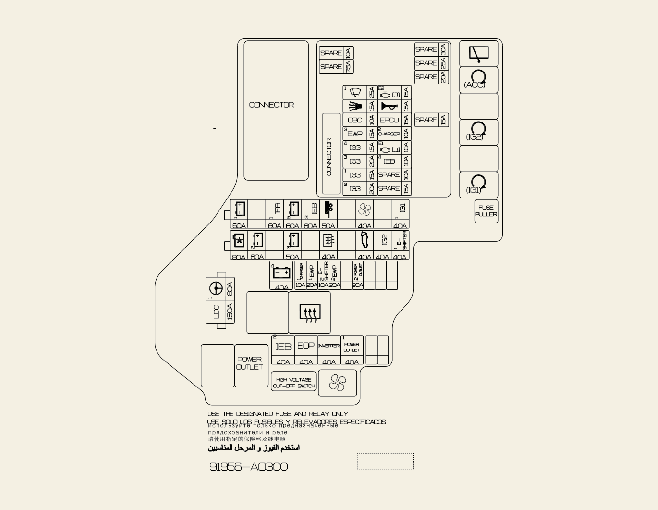

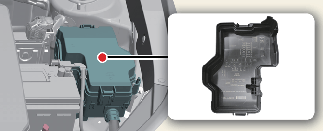

MULTI FUSE-1

LDC

Säkring (IEM, EOP, omvandlare, eluttag)

MDPS1

Elektrisk styrservo - MDPS

* MDPS är detsamma som EPS (Elektrisk styrservo).

MULTI FUSE-3

B+5

PCB-block (IG3-huvudrelä, säkringar: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(SÄKRING –MODUL2, USB-LADDARE, KROCKKUDDE1, IBU2, MDPS2, INSTRUMENTPANEL, MODUL3, KROCKKUDDEINDIKATOR, MODUL4, MODUL5, E-VÄXLARE2, FCA, ING1 2)

B+1

ICU-kopplingsdosa (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

Elektrisk styrservo - IEB

IEB 3

Elektrisk styrservo - IEB

IG1

Släpanslutningsenhet

BLOWER

Motorrummets säkringsdosa (Blower Relay)

MULTI FUSE-2

C/FAN

Kylfläktsmotor

RR HTD

P/R-kopplingsdosa (bakre värmerelä)

B+2

ICU-kopplingsdosa (IPS)

B+3

ICU-KOPPLINGSDOSA (FUSE - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

Elmanövrerad baklucka

IG2

ICU-KOPPLINGSDOSA (FUSE - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

E-SHIFTER 1

Växelstyrenhet (SCU)

FUSE

B+4

ICU-säkringshållare (långtidsrelä för lastspärr, Säkring: IAU, ECS, batterihantering, luftkudde 2, minne 1,reserv 3 (B+), A/C2, eCall, IBU1, bromsbrytare, multimedia, dörrlås, MODULE1)

IEB 2

Elektrisk styrservo - IEB

CHARGER 1

CDM

EWP1

Elektrisk vattenpump 1

EWP2

Elektrisk vattenpump 2

P/OUTLET1

Relä strömuttag

INVERTER

Elektronisk oljepump bak

EOP

Elektronisk oljepump fram

E-SHIFTER2

E-växelrelä, SCU, elektronisk ATM växelpanel

P/OUTLET2

främre strömuttag

WIPER1

PCB (kretskort) -block (torkarbladens huvudrelä)

EPCU

Främre styrenhet för elektrisk kraft

B/ALARM

PCB kretskort, signalhornsrelä för stöldlarm

HORN

PCB kretskort, signalhornsrelä

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Omvandlare, VCU

IG3 3

Elektronisk vattenpump

EPCU

Omvandlare

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, kylfläkt

IEB 4

Elektrisk styrservo - IEB

CHARGER 2

Relä för laddarlås

IG3 2

3-vägsventil, EOP, ICU (IG3-säkring)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
