Περιγραφή πίνακα ασφαλειών/ρελέ

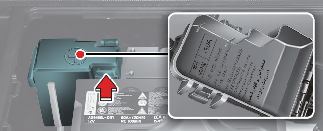

Στο εσωτερικό των καλυμμάτων του πίνακα ασφαλειών/ρελέ, μπορείτε να βρείτε την ετικέτα των ασφαλειών/ρελέ που περιγράφει το όνομα και τη χωρητικότητα των ασφαλειών/ρελέ.

ΣΗΜΕΙΩΣΗ

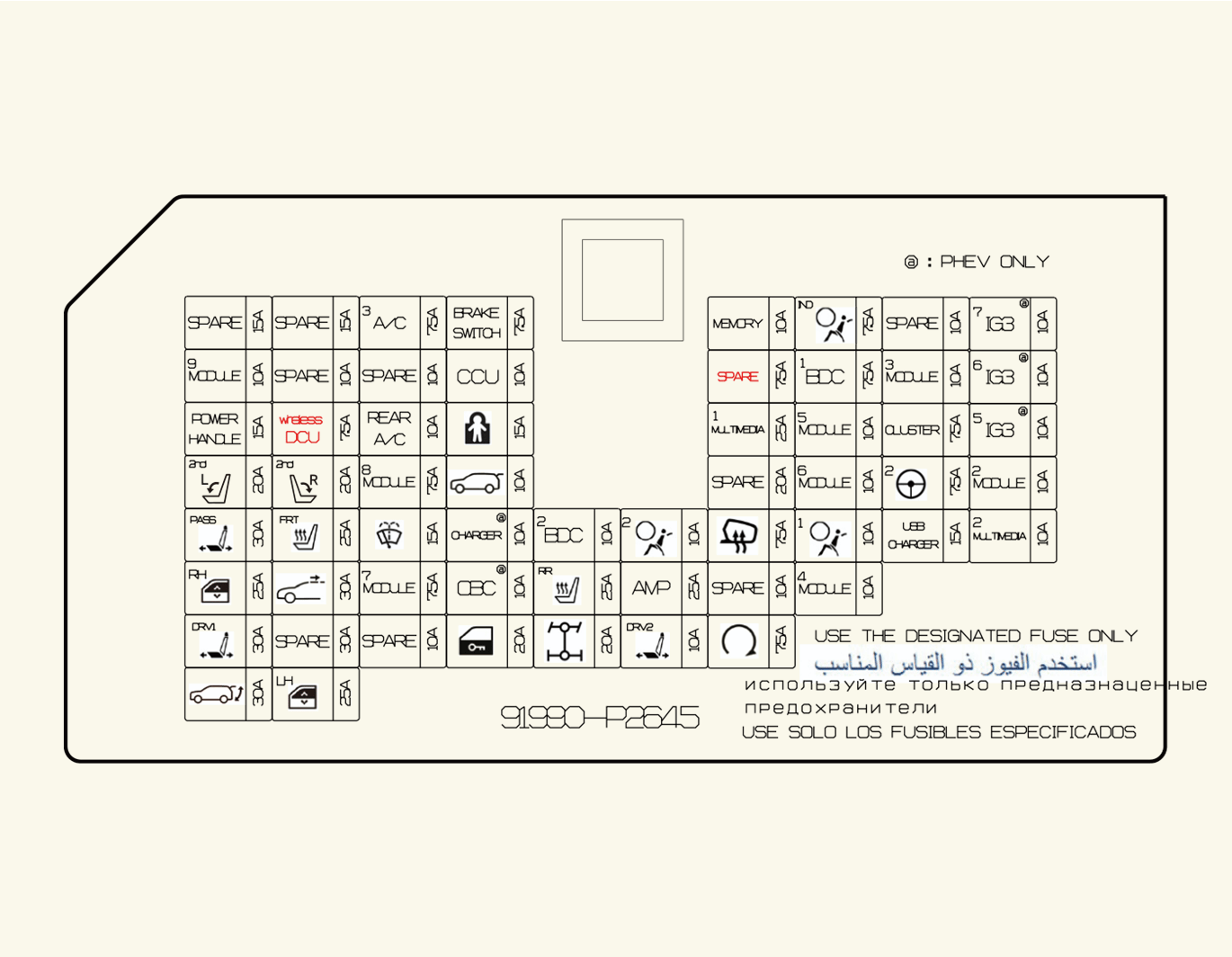

Ασφαλειοθήκη πλευράς οδηγού

PDC

Όνομα ασφάλειας	Ονομαστική τιμή ασφάλειας	Προστατευόμενο κύκλωμα
A/C3	7,5 A	MTC (χειροκίνητος έλεγχος θερμοκρασίας), DATC (διπλός αυτόματος έλεγχος θερμοκρασίας), ERJB (PTC HEATER2 RELAY)
BRAKE SWITCH	7,5 A	BDC (Ελεγκτής αμαξώματος), Διακόπτης φώτων στάθμευσης
MEMORY	10 A	Ταμπλό οργάνων, μονάδα ατμοσφαιρικού φωτισμού, αριστερό/δεξιό φως ατμοσφαιρικού φωτισμού, BDC (μονάδα ελέγχου αμαξώματος) ενσωματωμένη κάμερα, HUD, MTC (χειροκίνητος έλεγχος θερμοκρασίας), DATC (αυτόματη ρύθμιση θερμοκρασίας δύο ζωνών), ADAS PRK ECU, διακόπτης πίσω κλιματιστικού
A/BAG IND	7,5 A	Κονσόλα οροφής
MODULE9	10 A	OBD (ενσωματωμένο σύστημα διάγνωσης), ηλεκτρομαγνήτης κλειδιού, διακόπτης αλάρμ, πολυδιακόπτης, αισθητήρας βροχής, αισθητήρας σειρήνας UIP, κεντρικός διακόπτης ηλεκτρικών παραθύρων, διακόπτης εξωτερικής λαβής πόρτας οδηγού, διακόπτης εξωτερικής λαβής πόρτας συνοδηγού, μονάδα ηλεκτρικής πόρτας πορτμπαγκάζ, μονάδα ηλεκτροκίνητου καθίσματος μπροστινών καθισμάτων
IG3 7	10 A	CDM (μονάδα πόρτας φόρτισης) – PHEV
CCU	10 A	CCU (Κεντρική μονάδα επικοινωνίας)
BDC1	7,5 A	BDC (Ελεγκτής αμαξώματος)
MODULE3	10 A	CCU (Κεντρική μονάδα επικοινωνίας), DCU (Μονάδα συνδεσιμότητας δεδομένων), Διακόπτης φώτων στάθμευσης
IG3 6	10 A	DATC (αυτόματη ρύθμιση δύο ζωνών), CCNC (Connected Car Navigation Cockpit) – PHEV
POWER HANDLE	15 A	Μονάδα ανακλινόμενου-τηλεσκοπικού τιμονιού
wireless DCU	7,5 A	DCU (μονάδα συνδεσιμότητας δεδομένων)
REAR A/C	10 A	Διακόπτης πίσω κλιματιστικού, Μοτέρ φυσητήρα πίσω κλιματιστικού
CHILD LOCK	15 A	Κλείδωμα παιδικής ασφαλείας πίσω αριστ./δεξ. πόρτας
MULTI MEDIA1	25 A	CCNC (Connected Car Navigation Cockpit)
MODULE5	10 A	Ασύρματος φορτιστής, OBD, MTC, (χειροκίνητη ρύθμιση θερμοκρασίας), DATC (αυτόματη ρύθμιση θερμοκρασίας δύο ζωνών), καθρέφτης ECM/DCM, ενσωματωμένη μονάδα κάμερας, CCNC (Connected Car Navigation Cockpit), μονάδα μπροστινών ηλεκτροκίνητων καθισμάτων, ενισχυτής, HLLD (διάταξη ευθυγράμμισης προβολέων)
CLUSTER	7,5 A	Ταμπλό, HUD (Οθόνη Head-Up)
IG3 5	10 A	CCU (κεντρική μονάδα επικοινωνίας) – PHEV
2nd ROW SEAT FOLDING LH	20 A	Ενεργοποιητής αναδίπλωσης πίσω αριστερού καθίσματος
2nd ROW SEAT FOLDING RH	20 A	Ενεργοποιητής αναδίπλωσης πίσω δεξιού καθίσματος
MODULE8	7,5 A	P_LBM (μονάδα μπαταρίας λιθίου στάθμευσης)
T/GATE OPEN	10 A	Ασφάλεια πόρτας πορτμπαγκάζ
MODULE6	7,5 A	Διακόπτης πολλαπλών λειτουργιών, κεντρικός διακόπτης ηλεκτρικών παραθύρων
MDPS2	7,5 A	Μονάδα MDPS (ηλεκτρική υποβοήθηση τιμονιού) * Το σύστημα MDPS είναι το ίδιο με το σύστημα EPS. Και τα δύο παρέχουν υποβοήθηση τιμονιού.
MODULE2	10 A	Πληκτρολόγιο CCNC (Συνδεδεμένος θάλαμος πλοήγησης αυτοκινήτου), BDC (Ελεγκτής αμαξώματος), CCU (Κεντρική μονάδα επικοινωνίας), Φορτιστής USB, Ενσωματωμένη μονάδα κάμερας, CCNC (Συνδεδεμένος θάλαμος πλοήγησης αυτοκινήτου), MTC, DCU (Μονάδα συνδεσιμότητας δεδομένων), Κονσόλα οροφής, Ενισχυτής, Μονάδα στάθμευσης ADAS
P/SEAT PASS	30 A	Μοτέρ ηλεκτρικών καθισμάτων επιβατών
S/HEATER FRT	25 A	Θέρμανση/εξαερισμός αριστ./δεξ. μπροστινού καθίσματος
WASHER	15 A	Διακόπτης πολλαπλών λειτουργιών
CHARGER	10 A	CDM (μονάδα πόρτας φόρτισης), υποδοχή ACTR – PHEV
BDC2	10 A	BDC (ελεγκτής τομέα αμαξώματος), διακόπτης εξωτερικής λαβής πόρτας οδηγού, διακόπτης εξωτερικής λαβής πόρτας συνοδηγού, μοχλός αυτόματου κιβωτίου, μονάδα/αισθητήρας Digitalkey 2.0
A/BAG2	10 A	Μονάδα ελέγχου αερόσακου
HEATED MIRROR	7,5 A	Αριστ./δεξ. εξωτερικός θερμαινόμενος καθρέφτης
A/BAG1	10 A	Μονάδα ελέγχου αερόσακου
USB CHARGER	15 A	αριστ./δεξ. φορτιστής USB χώρου αποσκευών, αριστ./δεξ. φορτιστής USB μπροστινών καθισμάτων
MULTI MEDAI2	10 A	Δε χρησιμοποιείται
P/WINDOW RH	25 A	Μοτέρ δεξιού ηλεκτρικού παραθύρου
SUNROOF	40 A	Μοτέρ πανοραμικής ηλιοροφής
MODULE7	7,5 A	BDC (Ελεγκτής αμαξώματος)
OBC	10 A	OBC (φορτιστής επί του οχήματος) – PHEV
S/HEATER RR	15 A	Θέρμανση πίσω αριστ./δεξ. καθισμάτων
AMP	25 A	Ενισχυτής
MODULE4	10 A	Μπροστινή κάμερα, μονάδα ανακλινόμενου-τηλεσκοπικού τιμονιού, διακόπτης C/PAD, μονάδα μετάδοσης κίνησης ADAS, αριστερό/δεξιό ραντάρ πίσω γωνίας, ECU 4WD, DCU (μονάδα ελέγχου δοσολογίας), διακόπτης κονσόλας, μονάδα στάθμευσης ADAS, μπροστινό ραντάρ, αριστερό/δεξιό ραντάρ μπροστινής γωνίας
P/SEAT DRV1	30 A	Μοτέρ ηλεκτρικού καθίσματος οδηγού
DR LOCK	20 A	Κλείδωμα/ξεκλείδωμα όλων των θυρών
4WD	20 A	4WD ECU
P/SEAT DRV2	30 A	Μοτέρ ηλεκτρικού καθίσματος οδηγού
START	10 A	BDC (ελεγκτής τομέα αμαξώματος), διακόπτης μίζας
POWER TAILGATE	15 A	Ηλεκτρική πόρτα πορτμπαγκάζ
P/WINDOW LH	25 A	Μοτέρ αριστερού ηλεκτρικού παραθύρου

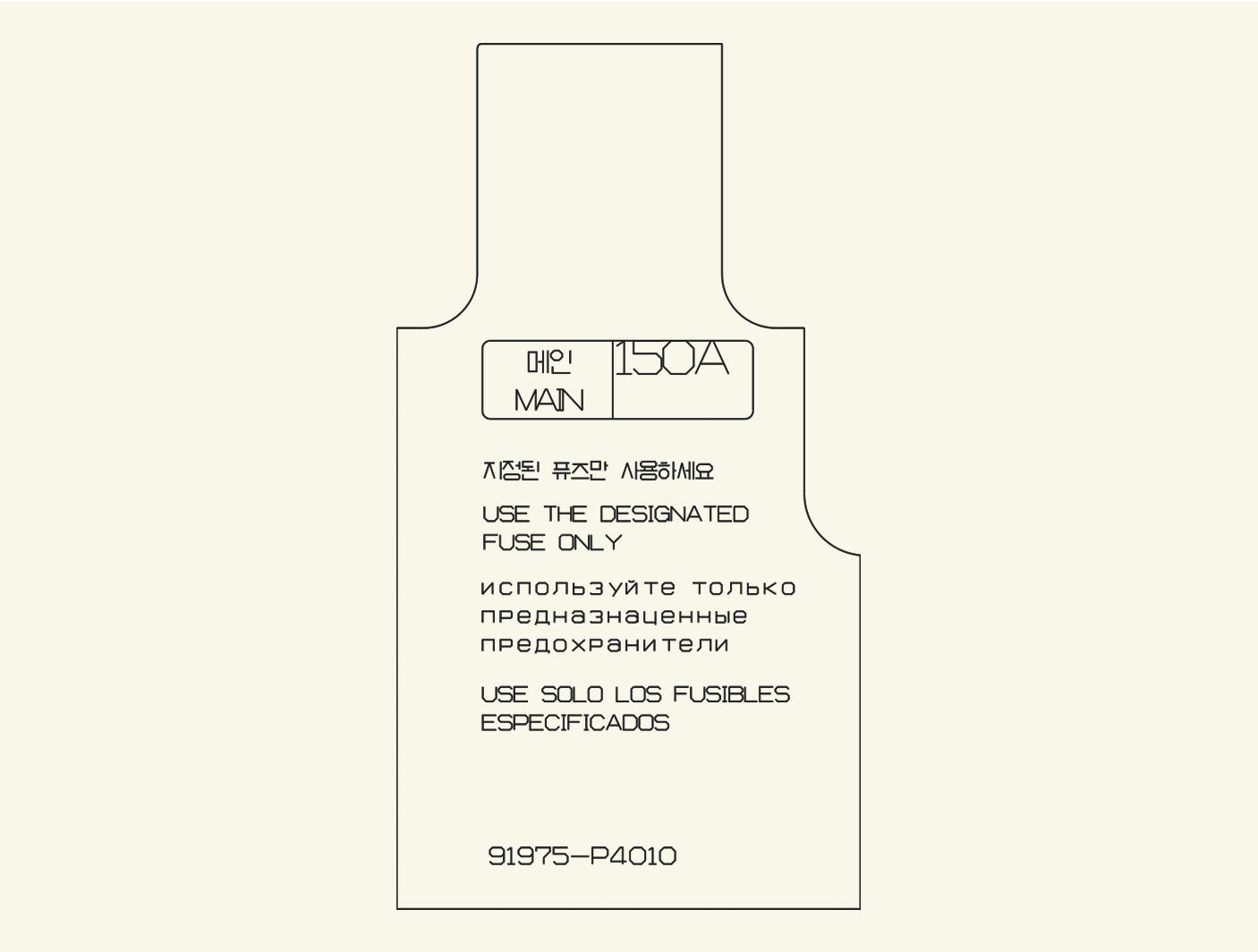

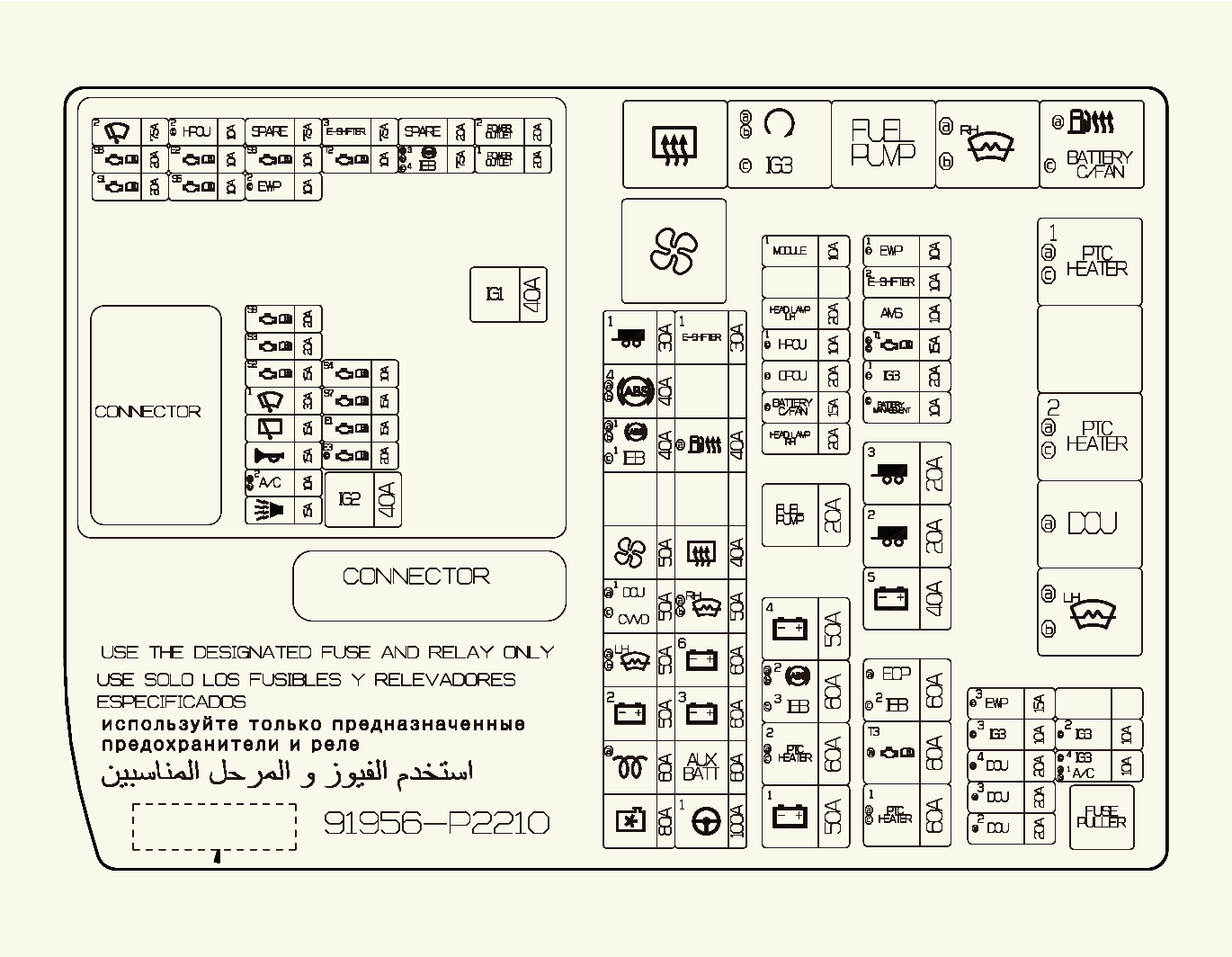

Ασφαλειοθήκη χώρου κινητήρα

ΣΗΜΕΙΩΣΗ

Ενδέχεται να μην ισχύουν όλες οι περιγραφές ασφαλειοθηκών αυτού του εγχειριδίου για το δικό σας αυτοκίνητο. Οι πληροφορίες ήταν ακριβείς κατά τον χρόνο εκτύπωσης του εγχειριδίου. Όταν θέλετε να ελέγξετε την ασφαλειοθήκη του αυτοκινήτου σας, ανατρέξτε στην ετικέτα στο εσωτερικό του καλύμματος ασφαλειών. Το διάγραμμα αυτό θα σας δώσει τις πληροφορίες που αφορούν συγκεκριμένα το αυτοκίνητό σας.

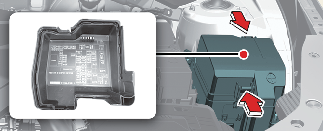

Κλέμα χώρου κινητήρα

Όνομα ασφάλειας	Ονομαστική τιμή ασφάλειας	Προστατευόμενο κύκλωμα
COOLING FAN	80 A 100 A	Μοτέρ ανεμιστήρα ψύξης 80 A (600 W), μοτέρ ανεμιστήρα ψύξης 100 A (715 W)
GCU	60 A	Δε χρησιμοποιείται
B+2	50 A	PDC (Ηλεκτρικός ελεγκτής)
W/S Heated Glass LH	50 A	Δε χρησιμοποιείται
CVVD	50 A	CVVD
BLOWER	50 A	Ρελέ φυσητήρα
IEB1	40 A	Μονάδα IEB
ABS4	40 A	Δε χρησιμοποιείται
TRAILER1	30 A	Μονάδα τρέιλερ
MDPS1	100 A	Μονάδα MDPS (ηλεκτρική υποβοήθηση τιμονιού) * Το σύστημα MDPS είναι το ίδιο με το σύστημα EPS. Και τα δύο παρέχουν υποβοήθηση τιμονιού.
AUX BATT	60 A	Διακόπτης πίσω κλιματιστικού, Μοτέρ φυσητήρα πίσω κλιματιστικού
B+3	60 A	PDC (Ηλεκτρικός ελεγκτής)
B+6	60 A	Κλέμα PCB
W/S Heated Glass RH	50 A	Δε χρησιμοποιείται
REAR HEATED	40 A	Ρελέ πίσω κρυστάλλου
FUEL HEATER	40 A	Δε χρησιμοποιείται
E-SHIFTER1	30 A	SCU (Μονάδα ελέγχου μετατόπισης μέσω καλωδίου)
B+1	50 A	PDC (Ηλεκτρικός ελεγκτής)
PTC HEATER2	60 A	[D2.2] Ρελέ θερμαντήρα PTC2
IEB3	60 A	Μονάδα IEB
B+4	50 A	PDC (Ηλεκτρικός ελεγκτής)
FUEL PUMP	20 A	Ρελέ αντλίας καυσίμου
HEAD LAMP RH	20 A	HEAD LAMP RH
BATTERY C/FAN	15 A	Ανεμιστήρας ψύξης μπαταρίας
OPCU	20 A	OPCU (μονάδα ελέγχου αντλίας λαδιού)
HPCU	10 A	HPCU
HEAD LAMP LH	20 A	HEAD LAMP LH
MODULE1	10 A	Σειρήνα UIP (Προστασία με υπερήχους για μη εξουσιοδοτημένη είσοδο)
PTC HEATER1	60 A	1ο ρελέ θερμαντήρα PTC
TCU3	60 A	Δε χρησιμοποιείται
IEB2	60 A	Μονάδα IEB
B+5	40 A	PDC (Ηλεκτρικός ελεγκτής)
TRAILER2	20 A	Μονάδα τρέιλερ
TRAILER3	20 A	Μονάδα τρέιλερ
BMS	10 A	BMS (σύστημα διαχείρισης μπαταρίας)
IG3 1	20 A	Κύρια ισχύς IG3 – PHEV
TCU1	15 A	[G2.5] TCU
AMS	10 A	Αισθητήρας μπαταρίας
E-SHIFTER2	10 A	SCU (Μονάδα ελέγχου μετατόπισης μέσω καλωδίου), διακόπτης κονσόλας
EWP1	10 A	EWP (ηλεκτρική αντλία νερού)
DCU2	20 A	Δε χρησιμοποιείται
DCU3	20 A	Δε χρησιμοποιείται
DCU4	20 A	Δε χρησιμοποιείται
IG3 3	10 A	BMS (σύστημα διαχείρισης μπαταρίας), OBC (φορτιστής επί του οχήματος) – PHEV
EWP 3	15 A	EWP (ηλεκτρική αντλία νερού)
IG3 4	10 A	Συμπιεστής κλιματιστικού – PHEV
IG3 2	15 A	HPCU, SCU (μονάδα ελέγχου ηλεκτρονικής αλλαγής σχέσεων) – PHEV

Κλέμα PCB

Όνομα ασφάλειας	Ονομαστική τιμή ασφάλειας	Προστατευόμενο κύκλωμα
IG1	40 A	Κλέμα PCB (ρελέ IG1, ρελέ ACC)
IG2	40 A	Κλέμα PCB (ρελέ IG2), ρελέ εκκίνησης
WIPER FRT2	7,5 A	BDC (Ελεγκτής αμαξώματος), ECU (Μονάδα ελέγχου κινητήρα)
SENSOR6	20 A	Αισθητήρας οξυγόνου (κάτω)
SENSOR1	20 A	Πολλαπλασιαστής αρ. 1/αρ. 2/αρ. 3/αρ. 4
ECU2	10 A	ECU (Μονάδα ελέγχου κινητήρα)
SENSOR5	10 A	Ρελέ αντλίας καυσίμου
SENSOR8	10 A	OPCU (μονάδα ελέγχου αντλίας λαδιού)
EWP2	10 A	EWP (ηλεκτρική αντλία νερού)
SENSOR9	20 A	ECU (Μονάδα ελέγχου κινητήρα)
SENSOR3	20 A	ECU (Μονάδα ελέγχου κινητήρα)
SENSOR2	15 A	Αντλία ενεργής εκκένωσης
WIPER FRT1	30 A	Κλέμα PCB (ρελέ μπροστινών υαλοκαθαριστήρων υψηλό, χαμηλό)
WIPER RR	15 A	Κλέμα PCB (ρελέ πίσω υαλοκαθαριστήρα)
HORN	15 A	Κλέμα PCB (ρελέ κόρνας)
A/CON2	10 A	Δε χρησιμοποιείται
B/ALARM HORN	15 A	Κλέμα PCB (ρελέ κόρνας συναγερμού προστασίας κατά κλοπής)
E-SHIFTER3	7,5 A	SCU (Μονάδα ελέγχου μετατόπισης μέσω καλωδίου), διακόπτης κονσόλας
TCU2	10 A	Μονάδα ελέγχου κιβωτίου ταχυτήτων
SENSOR4	10 A	Ανεμιστήρας ψύξης, ηλεκτρομαγνήτης μεταβλητής εισαγωγής, συνεχής έλεγχος εκκεντροφόρου, ηλεκτρικός θερμοστάτης, ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης, βαλβίδα ανακυκλοφορίας, μονάδα ελέγχου διαφυγής ατμών
SENSOR7	15 A	Αισθητήρας οξυγόνου (πάνω)
ECU1	15 A	ECU (Μονάδα ελέγχου κινητήρα)
ECU 3	20 A	ECU (Μονάδα ελέγχου κινητήρα)
IEB 4	10 A	IEB (μονάδα ενοποιημένης ηλεκτρικής πέδησης)
POWER OUTLET2	20 A	Ρευματοδότης πίσω κονσόλας
POWER OUTLET1	20 A	Ρευματοδότης χώρου αποσκευών
