Underhållsladdare kan användas om en AC-laddare inte finns tillgänglig.

1. Uttag och kabel

2. Kontrollbox (ICCB)

3. Laddkontakt/kabel

1. Anslut kontakten till ett vanligt vägguttag.



   A: Stickkontakt

   B: Elektriskt uttag

2. Kontrollera om strömlampan (grön) har tänts på kontrollboxen.



3. Tryck ned bromspedalen och dra åt parkeringsbromsen.

4. Stäng av alla strömbrytare, flytta växelväljaren till läget P (parkering) och stäng AV bilen. Om laddning initieras utan att växeln är i P (Parkering) startar laddningen efter att växeln automatiskt har flyttats till P (Parkering).

5. Öppna laddningsluckan.

   För ytterligare detaljer se Mer information.

6. Öppna skyddslocken på laddningskontakterna. Kontrollera om det finns främmande ämnen eller damm närvarande.

7. Håll i laddningskontaktens (laddningsdonets) handtag och anslut det till bilens laddningsuttag. Tryck in laddhandsken fullständigt. Om laddhandsken inte är korrekt ansluten finns risk för brand.

8. Laddningen startar automatiskt (laddningslampan tänds).



9. Kontrollera om laddningsindikatorlampan () för högspänningsbatteriet på instrumentpanelen är PÅ. Laddning utförs inte när laddningsindikatorlampan på instrumentpanelen () är AV. Om laddhandsken inte är korrekt ansluten, lossa den och tryck fast den ordentligt.

10. När laddning påbörjas visas beräknad laddningstid på instrumentpanelen i ca 1 minut.



    A: Återstående tid

    Om du öppnar förardörren när bilen laddas, visas beräknad laddningstid i instrumentpanelen i cirka 1 minut. När schemalagd laddning eller schemalagd luftkonditionering/värmare är inställd visas den beräknade laddningstiden som ”--”.

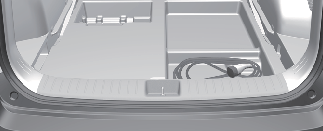

Vi rekommenderar att kabeln för underhållsladdningen placeras i en förvaringsbox efter användning.

• Laddningskontakt inkopplad till fordonet (POWER Grön ON)

• Kontakt ansluten till eluttag (POWER Grön ON)

1. Innan du kopplar loss laddningskontakten ska du kontrollera att dörrarna är olåsta. Laddningskontaktens spärrsystem förhindrar bortkoppling om dörrarna är låsta. För att förhindra att laddkabeln blir stulen kan laddkontakten inte kopplas ifrån intaget när dörrarna är låsta. Men om bilen laddas i AUTO-läge, då kommer laddningsdonet automatiskt att frigöras från laddningsuttaget när laddningen är slutförd.



   OBSERVERA

   Lås upp dörrarna för att lossa spärren så att laddningsdonet kan kopplas loss. I annat fall kan du skada laddningskontakten och laddningsuttaget i bilen.

2. Håll i laddningskontaktens handtag och dra ut den.



3. Kontrollera att laddningsluckan är ordentligt stängd.

4. Koppla loss kontakten från det vanliga vägguttaget. Dra inte i kabeln när du drar ut kontakten.



   A: Stickkontakt

   B: Elektriskt uttag

5. Stäng skyddsluckan på laddningskontakten så att främmande föremål inte fastnar i anslutningen.

6. Placera laddkabeln i kabelfodralet för att skydda den.

• Använd endast den bärbara laddningskabel som är godkänd av Kia.

• Försök inte att reparera, montera isär eller justera den bärbara laddningskabeln.

• Använd inte förlängningskabel eller adapter.

• Stanna omedelbart om en varningslampa indikerar fel.

• Vidrör inte stickkontakten eller laddningskontakten med våta händer.

• Vidrör inte stiften i laddningsdonet för växelström och bilens uttag för växelströms(AC)-laddning.

• Anslut inte laddningsdonet till en spänning som inte överensstämmer med föreskrifterna.

• Använd inte den bärbara laddkabeln om den har utsatts för slitage, saknar isolering eller har annan skada.

• Om ICCB-fodralet och laddningskontakten för växelström är skadad, sprucken eller om ledningarna på något sätt är exponerade ska den bärbara laddningskabeln inte användas.

• Låt inte barn använda eller vidröra den bärbara laddningskabeln.

• Låt inte vatten komma in i kontrollboxen.

• Låt inte främmande ämnen komma in i laddningsdonet för växelström och/eller kontaktanslutningen.

• Trampa inte på kabeln. Dra inte i kabeln och varken vrid eller böj den.

• Ladda inte under åskväder.

• Var försiktig så att du inte tappar kontrollboxen och ställ inte tunga föremål på den.

• Se till att föremål som kan utveckla stark värme inte finns i närheten av laddaren under laddning.

• Om du använder ett skadat eller slitet vägguttag för laddning finns risk för elektriska stötar. Låt en behörig elektriker kontrollera vägguttaget om det råder minsta tvekan om att det är i gott skick.

• Sluta omedelbart att använda den bärbara laddkabeln om vägguttaget eller någon annan komponent överhettas eller om det luktar bränt.

Om du inte kan ladda högvoltbatteriet efter att det anslutits till laddaren, kontrollera följande:

1. Kontrollera inställningarna för laddning av bilen.

   (T.ex. om schemalagd laddning har angetts startar laddningen inte omedelbart när AC-laddaren eller den portabla laddaren ansluts.)

2. Kontrollera driftstatusen för AC-laddaren, portabla-laddaren.

   (Statusen för portabel laddare)

   * Sättet att visa laddningsstatus kan variera beroende på tillverkaren av laddaren.

3. Om laddning inte sker och ett varningsmeddelande visas på instrumentpanelen se efter vad meddelandet i fråga avser.

4. Kontakta tillverkaren av laddaren om bilen laddas med en annan normalt fungerande laddare.

5. Vi rekommenderar att du kontaktar en auktoriserad Kia-återförsäljare/verkstad för kontroll ifall bilen inte laddas med en normalt fungerande laddare.
