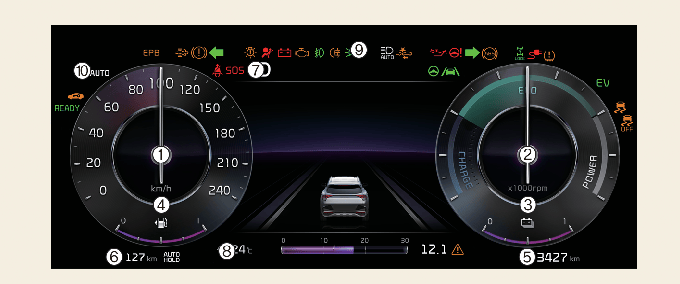

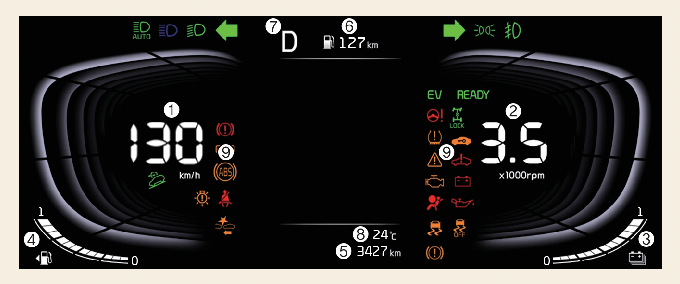

1. Hastighetsmätare

• km/h eller MPH

• Körhastigheten i kilometer per timme (km/h) eller brittiska mil per timme (brittiska mil/timma).

2. Varvräknare/effektmätare

• Varvräknare

  Visar ett ungefärligt värde för motorvarvtalet per minut (varv/min).

  För typ B, välj Inställningar → Fordon → Instrumentpanel → Varvräknare för att visa varvräknare baserat på körläge.

• Elmätare

  Anger om de aktuella körförhållandena är bränsleeffektiva eller inte.

  • CHARGE: Visar att bilens energi omvandlas till elektrisk energi. (Regenererad energi)

  • ECO: Visar att bilen körs på ett miljövänligt sätt.

  • KRAFT: Visar att bilen överskrider det miljövänliga intervallet.

3. Hybridbatteriets SOC-mätare

• Visar återstående hybridbatteriladdning.

4. Bränslemätare

• Visar den ungefärliga kvarvarande mängden bränsle i tanken.

5. Vägmätare

• Indikerar det totala avståndet som fordonet har kört.

6. Körsträcka till tom tank

• Anger den sträcka som bilen kan köras med kvarstående bränsle i tanken.

7. Växellägesindikator (i förekommande fall)

• Anger vilken växel som är vald.

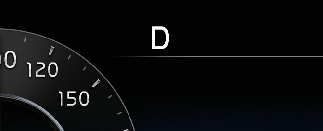

Indikator för automatisk växellåda (i förekommande fall)

Indikatorn visar vald automatväxel.

• Parkering: P

• Back: R

• Friläge: N

• Körning: D

Manuellt växlingsläge

• Växla upp: ▲2, ▲3, ▲4, ▲5, ▲6

• Växla ned: ▼1, ▼2, ▼3, ▼4, ▼5

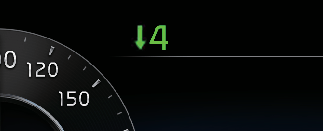

Automatisk växelindikator för genomgående axel i manuellt växlingsläge (i förekommande fall)

I det manuellt växlingsläge visar indikatorn vilken växel som rekommenderas för att spara bränsle.

• Växla upp: ▲2, ▲3, ▲4, ▲5, ▲6

• Växla ned: ▼1, ▼2, ▼3, ▼4, ▼5, ▼6

Exempel

• ▲3: Visar att du önskar växla upp till tredje växeln (för närvarande är växelspaken i andra eller första växeln).

• ▼3: Nedväxling till 3:e växeln rekommenderas (4:e, 5:e eller 6:e växeln är vald).

Om systemet inte fungerar visas inget i indikatorn.

8. Utomhustermometer

• Anger den aktuella utomhustemperaturen.

9. Varnings- och indikatorlampor

• Se Mer information.

10. Indikator för plug in-hybridläge (plug in-hybridbil)

• CD-läge (Charge Depleting, eldrift): Högspänningsbatteriet (hybrid) används för att driva bilen.

• AUTO-läge: AUTO-läget väljs automatiskt från antingen El (CD) -läge eller Hybrid (CS) -läge av systemet beroende på kör-

• CS-läge (Charge Sustaining, hybrid): Högspänningsbatteriet (hybrid) och bensinmotorn används för att driva bilen. Ett meddelande visas som anger det valda läget.

VARNING

• Ta aldrig bort locket från kylvätskebehållare när motorn är varm. Motorns kylarvätska är trycksatt och kan orsaka allvarliga brännskador. Vänta tills motorn har svalnat innan du fyller på kylarvätska i behållaren.

• Bränslestopp kan utsätta passagerarna för fara. Stanna och fyll på bränsle så snart som möjligt efter att varningslampan om låg bränslenivå () har tänts eller när bränslemätaren närmar sig “E”-nivå.

VIKTIGT

• För en instrument panel som helt består av LCD (Typ B) visas informationen efter att den tas emot från en väderinformationsleverantör via GPS. Beroende på GPS-mottagningen kan informationen skilja sig från det aktuella vädret i ditt område. Om ingen information tas emot via GPS (om du t.ex. inte prenumererar på Kia Connect-tjänst) visas vädret och tiden som "sol" och "natt" i klustret.

• Var försiktig när du kör eftersom animationseffekter med dynamiska teman kan distrahera föraren och leda till olyckor.

• Varva inte upp motorn så att varvtalsmätaren är i det röda området. Det kan orsaka allvarliga skador på motorn.

OBSERVERA

• Enligt hybridsystemmätarens område slås indikatorn ”EV” på eller av.

  • "EV"-indikatorn TÄND: Bilen drivs av elmotorn, eller så har bränslemotorn stoppats.

  • "EV"-indikatorn SLÄCKT: Bilen drivs av bränslemotorn.

• Försök aldrig starta bilen när bränsletanken är tom. I det tillståndet kan inte bilen ladda hybridsystemets högspänningsbatteri. Om du försöker starta bilen när bränsletanken är tom kommer högspänningsbatteriet att laddas ur och skadas.

• Bränsletankens volym anges i Mer information.

• Bränslemätaren är kombinerad med en varningslampa () som lyser när bränslet håller på att ta slut.

• I backar eller kurvor kan bränslemätarens nål pendla eller lampan som varnar för låg bränslenivå tändas tidigare än vanligt på grund av bränslets rörelse i tanken.

• Om bilen inte står på jämnt underlag eller om batteriströmmen har brutits, kan visningen av körsträcka till bensinstopp vara felaktig.

• Körsträcka till tom tank kan skilja sig från verklig körsträcka då det är en uppskattning av återstående körsträcka.

• Färddatorn kanske inte känner av påfyllt bränsle om du fyller på en mindre mängd än 6 liter (1,6 gallon).

• Bränsleförbrukningen och körsträcka tills tanken är tom kan variera mycket beroende på väglag, körstil och bilens skick.

• Använd en ren, mjuk mikrofiberduk till att försiktigt torka bort fingeravtryck på skärmen.
