Beschrijving zekering-/relaiskast

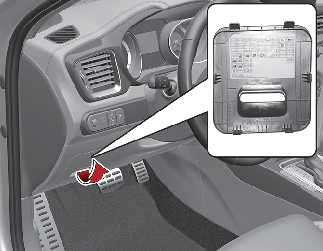

Zekeringkast bestuurderszijde

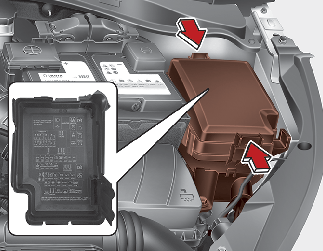

Zekeringkast motorruimte

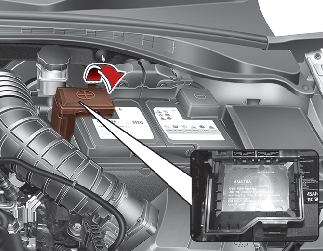

Zekeringkast in de motorruimte (accupoolkap)

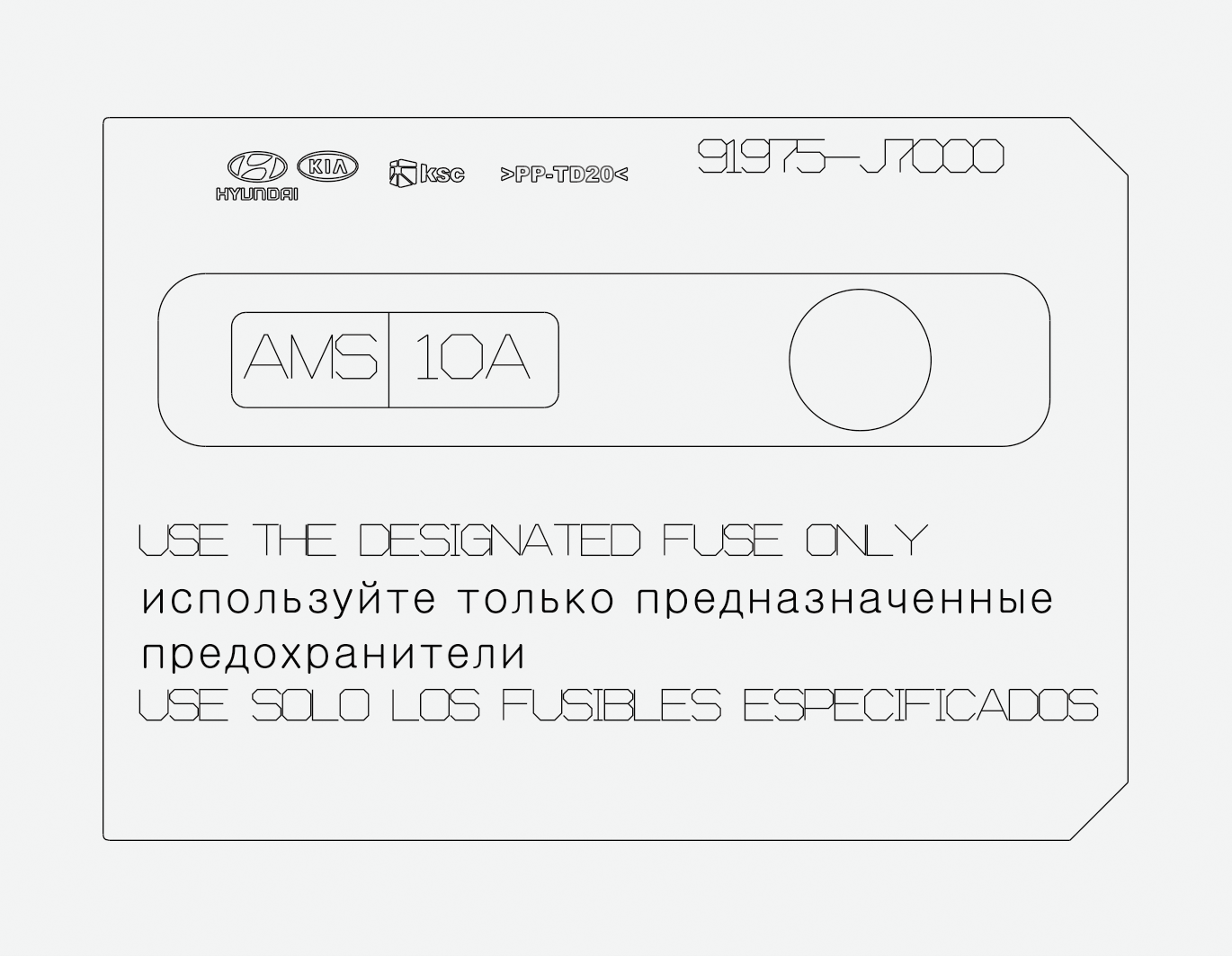

Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.

OPMERKING

Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

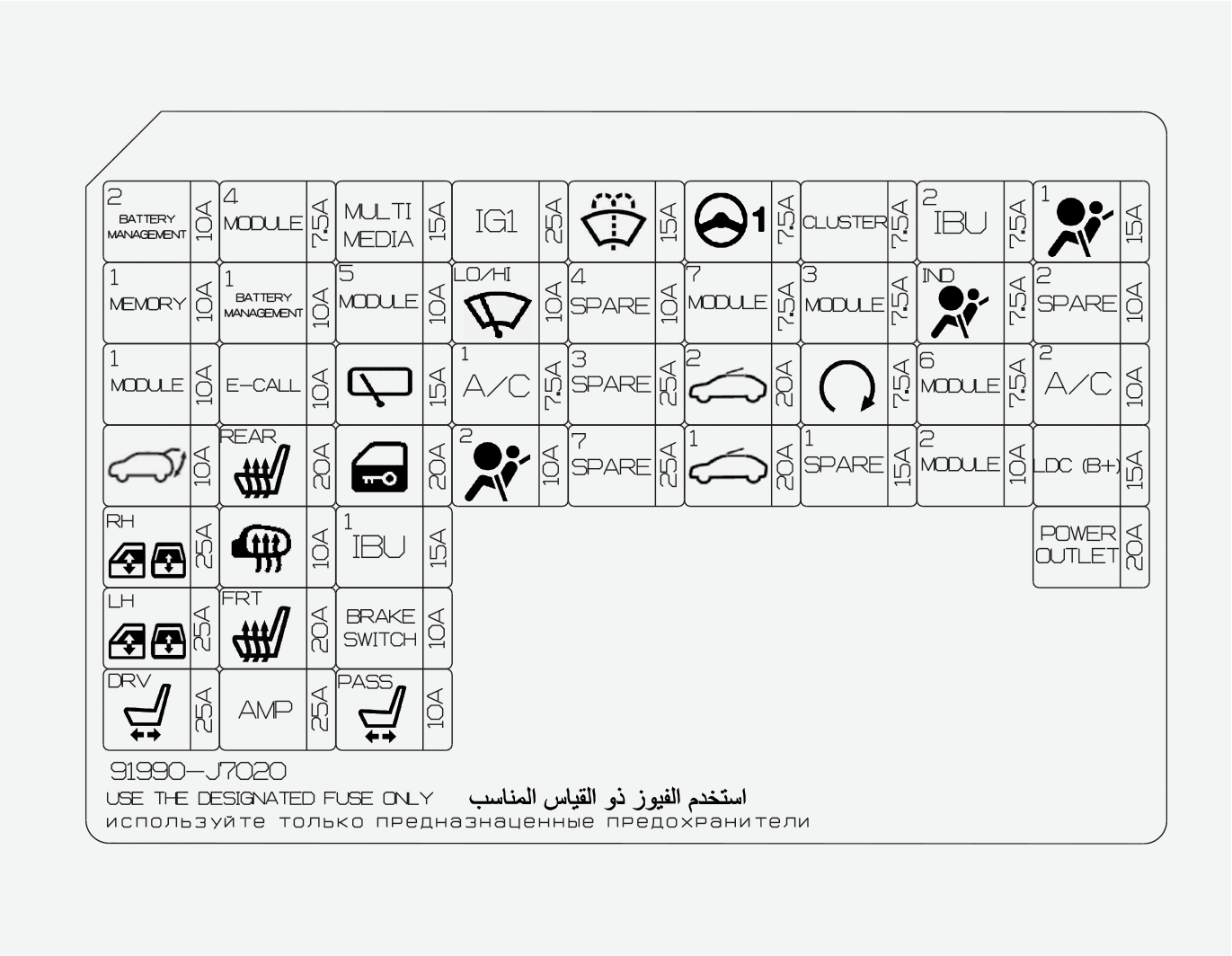

Zekeringkast bestuurderszijde

Dashboard (Zekeringkast bestuurderszijde)

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

ACCU BEHEER 2

10 A

BMS (Accubeheersysteem)

MEMORY 1

10 A

IMS-module (geïntegreerd geheugensysteem) bestuurder, module airconditioning, module elektrisch bedienbare achterklep

MODULE 1

10 A

Active Air Flap, diagnosestekker, instrumentenpaneel, schakelaar alarmknipperlichten, relaiskast ICM (Integrated Circuit Module) (relais buitenspiegel inklappen/uitklappen), sensor automatische verlichting en lichtsensor, consoleschakelaar, portiergreep Smart Key-systeem aan buitenzijde bestuurderszijde/passagierszijde

ACHTERKLEP

10 A

Relais achterklep

ELEKTRISCH BEDIENBARE RUIT RECHTS

25 A

Relais ruitbediening rechts, module elektrisch bediende ruit met klembeveiliging bestuurder/voorpassagier, module elektrisch bediende ruit met klembeveiliging rechts achter

ELEKTRISCH BEDIENBARE RUIT LINKS

25 A

Relais ruitbediening links, module elektrisch bediende ruit met klembeveiliging bestuurder/voorpassagier, module elektrisch bediende ruit met klembeveiliging links achter

ELEKTRISCH BEDIENBARE BESTUURDERSSTOEL

25 A

IMS-module (geïntegreerd geheugensysteem) bestuurder, schakelaar stoelverstelling bestuurder

MODULE 4

7,5 A

FCA (Hulp bij vermijden kop-staartbotsing), LKA-unit (Lane Keeping Assist), hoekradar achteraan links/rechts, regelmodule parkeerhulp, stuurkussenschakelaar, IBU (Integrated Body Control Unit), schakelaar elektrische parkeerrem, doseringsregelmodule, Active Air Flap

E-CALL

10 A

MTS (Mozen Telematics System) E-Call-module

STOELVERWARMING ACHTER

20 A

Stoelverwarmingsmodule achter

SPIEGELVERWARMING

10 A

Elektrisch verstelbare buitenspiegel bestuurderszijde/passagierszijde, module airconditioning, motor-ECU/PCM (Powertrain Control Module)

STOELVERWARMING VÓÓR

20 A

Stoelverwarmingsmodule voor, stoelventilatiemodule voor

AMP

25 A

Gelijkstroomomvormer (AMP (versterker)), AMP (versterker)

MULTIMEDIA

15 A

Gelijkstroomomvormer (audio/AMP (versterker)), audio, hoofdunit audio/video & navigatiesysteem

MODULE 5

10 A

Regelmodule stoelverwarming achter, MTS (Mozen Telematics System) E-Call-module, elektrochromatische binnenspiegel, audio, hoofdunit audio/video & navigatiesysteem, verlichting selectiehendel automatische transmissie, module airconditioning, gelijkstroomomvormer (audio/AMP (versterker)), regelmodule stoelverwarming voor, stoelventilatiemodule voor, IMS-module (geïntegreerd geheugensysteem) bestuurder, koplamp links/rechts

ACHTERRUITENWISSER

15 A

Ruitenwissermotor achter, relaiskast ICM (Integrated Circuit Module) (relais ruitenwisser achter)

PORTIERVERGRENDELING

20 A

Relais vergrendelen/ontgrendelen portier

IBU 1

15 A

IBU (Integrated Body Control Unit)

REMSCHAKELAAR

10 A

IBU (Integrated Body Control Unit), remlichtschakelaar

ELEKTRISCH VERSTELBARE PASSAGIERSSTOEL

10 A

Stoelverwarmingsmodule voor, stoelventilatiemodule voor

CONTACTSLOT 1

25 A

Verbindingsblok motorruimte (zekering - ECU5, SENSOR4, ABS3, TCU2)

WISSER

10 A

Verbindingsblok motorruimte (relais ruitenwisser voor (laag)), motor ruitenwisser voor, IBU (Integrated Body Control Unit), motor-ECU/PCM (Power train Control Module)

AIRCONDI­TIONING 1

7,5 A

Verbindingsblok motorruimte (relais KOELVENTILATOR 3, relais VERWARMINGSELEMENT 2, relais AANJAGER, relais VERWARMINGSELEMENT 1, relais VERWARMINGSELEMENT 3), module airconditioning

AIRBAG 2

10 A

Regelmodule SRS (Aanvullend veiligheidssysteem)

SPROEIER

15 A

Multifunctionele schakelaar

MDPS

7,5 A

MDPS-eenheid (module elektrische stuurbekrachtiging)

MODULE 7

7,5 A

Stoelverwarmingsmodule achter, stoelverwarmingsmodule voor, module stoelventilatie voor, sproeierverwarming, verbindingsblok motorruimte (relais GROOTLICHT, relais DCU (doseringsregeleenheid)), koelventilatormotor

SUNROOF 2

20 A

Motor panoramadak

SUNROOF 1

20 A

Motor panoramadak

INSTRUMENTENPANEEL

INSTRUMENTENPANEEL

7,5 A

Instrumentenpaneel

MODULE 3

7,5 A

Schakelaar Sport-modus, remlichtschakelaar

START

7,5 A

Relaiskast ICM (Integrated Circuit Module) (relais alarmsysteem), transmissiestandschakelaar, verbindingsblok motorruimte (relais PDM 3 (IG1)), IBU (Integrated Body Control Unit), motor-ECU, PCM (Power train Control Module)

IBU 2

7,5 A

IBU (Integrated Body Control Unit)

CONTROLELAMPJE AIRBAG

7,5 A

Instrumentenpaneel, schakelaar alarmknipperlichten

MODULE 6

7,5 A

IBU (Integrated Body Control Unit)

MODULE 2

10 A

Audio, hoofdunit audio/video & navigatiesysteem, gelijkstroomomvormer (audio/AMP (versterker)), IBU (Integrated Body Control Unit), MTS (Mozen Telematics System) E-Call-module, draadloze oplader, verbindingsblok motorruimte (relais 12V-AANSLUITING), AMP (versterker), schakelaar elektrisch verstelbare buitenspiegels

AIRBAG 1

15 A

Regelmodule SRS (Aanvullend veiligheidssysteem)

AIRCONDI­TIONING 2

10 A

Verbindingsblok motorruimte (relais AANJAGER), module airconditioning, aanjagerweerstand, aanjagermotor, motor-ECU/PCM (Power train Control Module)

LDC (B+)

15 A

Hoofdunit audio, audio/video & navigatiesysteem, instrumentenpaneel, module airconditioning, gelijkstroomomvormer (audio/AMP (versterker))

12V-AANSLUITING

20 A

12V-aansluiting voor, 12V-aansluiting links

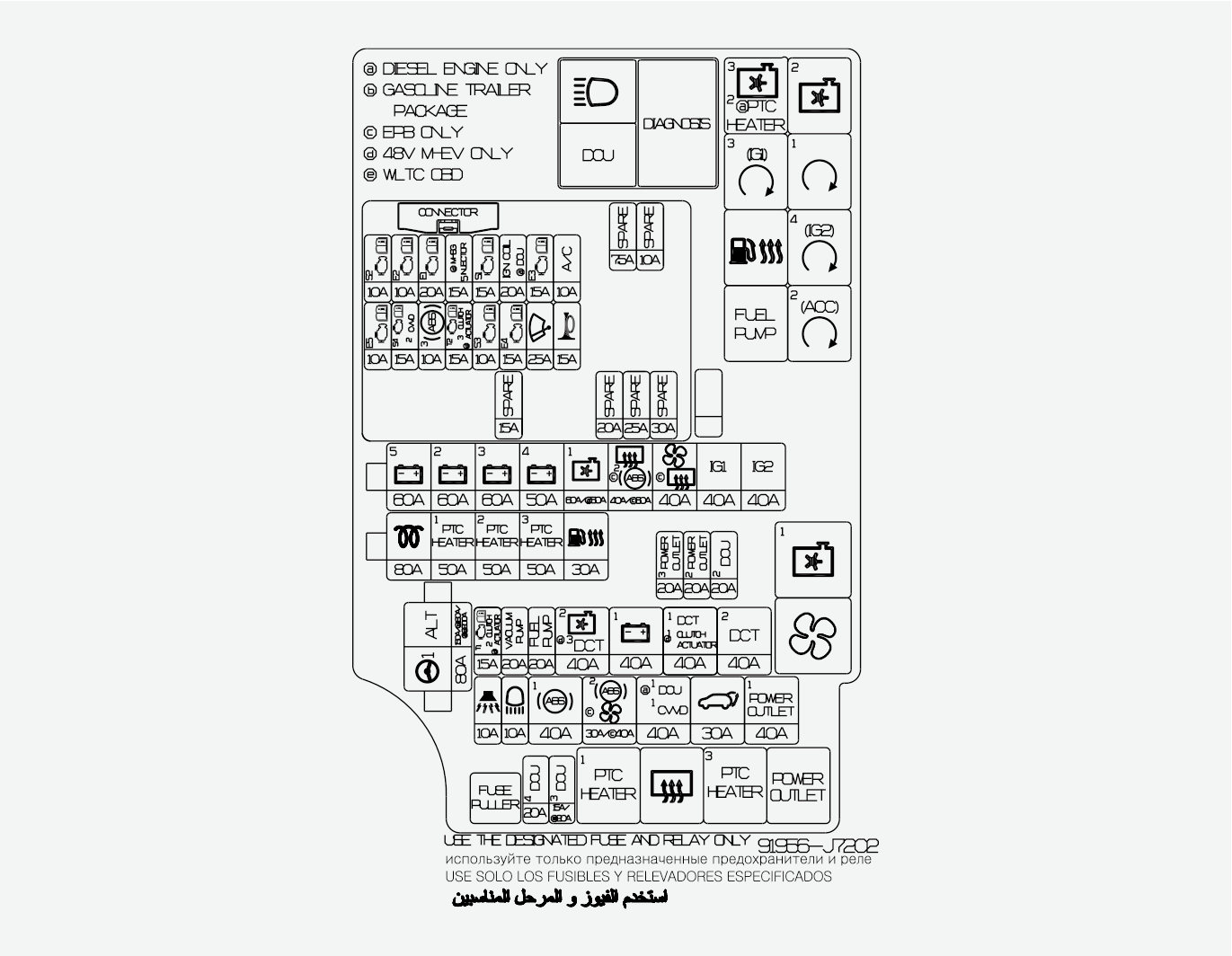

Zekeringkast motorruimte

Zekeringkast in de motorruimte (Accupoolkap)

Zekeringkast motorruimte

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

DYNAMO

ALT

150/180/ 200 A

Zekering: ALARMSYSTEEM, GROOTLICHT, ABS1, ABS2, DCU1, MODULE ELEKTRISCH BEDIENBARE ACHTERKLEP, 12V-AANSLUITING 1, dynamo

MDPS

80 A

MDPS-eenheid (module elektrische stuurbekrachtiging)

ACCU 5

60 A

Zekering: KOELVENTILATOR 1, ACHTERRUITVERWARMING, VERWARMINGSELEMENT 2, VERWARMINGSELEMENT 3, BRANDSTOFVERWARMING, motorrelais

ACCU 2

60 A

Verbindingsblok dashboard

ACCU 3

60 A

Verbindingsblok dashboard

ACCU 4

50 A

Verbindingsblok dashboard (zekering: ACHTERKLEP, ELEKTRISCH BEDIENBARE RUIT RECHTS, ELEKTRISCH BEDIENBARE RUIT LINKS, ELEKTRISCH VERSTELBARE BESTUURDERSSTOEL, STOELVERWARMING VOOR, AMP, ELEKTRISCH VERSTELBARE PASSAGIERSSTOEL, SCHUIF-/KANTELDAK 2, SCHUIF-/KANTELDAK 1)

KOELVENTILATOR 1

60/50 A

Relais KOELVENTILATOR 2, relais KOELVENTILATOR 1

ACHTERRUITVERWARMING

40 A

Relais ACHTERRUITVERWARMING

ABS 2

30 A

Regelmodule ABS (Antiblokkeersysteem)/ESC-module (elektronische stabiliteitsregeling)

BLOWER

40 A

Relais AANJAGER

ACHTERRUITVERWARMING

40 A

Relais ACHTERRUITVERWARMING

IG1

40 A

Contactslot, relais PDM 3 (IG1), relais PDM 2 (ACC)

IG2

40 A

Contactslot, startrelais, relais PDM 4 (IG2)

GLOW

80 A

Voorgloei-unit

VERWARMINGSELEMENT 1

50 A

Relais VERWARMINGSELEMENT 1

VERWARMINGSELEMENT 2

50 A

Relais VERWARMINGSELEMENT 2

VERWARMINGSELEMENT 3

50 A

Relais VERWARMINGSELEMENT 3

FUEL HEATER

30 A

Relais BRANDSTOFVERWARMING

12 V-AANSLUITING 3

20 A

12V-aansluiting achter

12 V-AANSLUITING 2

20 A

12V-aansluiting voor, 12V-aansluiting rechts

DCU 2

20 A

Doseringsregelmodule

TCU 1

15 A

TCM (transmissiemodule)

KOPPELINGS ACTUATOR 2

15 A

Elektronische koppelingsmodule

VACUÜMPOMP

20 A

Vacuümpomp

FUEL PUMP

20 A

Brandstofpomprelais

KOELVENTILATOR 2

40 A

Relais KOELVENTILATOR 3, relais KOELVENTILATOR 2

DCT 3

40 A

Slimme schakelactuator

ACCU 1

40 A

Verbindingsblok dashboard (RELAIS VERGRENDELING LANGDURIG LADEN, zekering: MODULE 1, STOELVERWARMING ACHTER, PORTIERSLOT, IBU1, REMSCHAKELAAR, AIRBAG 2)

DCT 1

40 A

TCM (transmissiemodule)

KOPPELINGS ACTUATOR 1

40 A

Elektronische koppelingsmodule

DCT 2

40 A

TCM (transmissiemodule)

ALARMSYSTEEM

10 A

Relais alarmsysteem

KOPLAMP (Grootlicht)

10 A

Relais GROOTLICHT

ABS 1

40 A

Regelmodule ESC (elektronische stabiliteitsregeling)

ABS 2

30 A

Regelmodule ESC (elektronische stabiliteitsregeling), EPB

BLOWER

40 A

Relais AANJAGER

DCU 1

40 A

Relais DCU (doseringsregeleenheid)

CVVD 1

40 A

Regelaar CVVD (continu variabele kleptijd)

ELEKTRISCH BEDIENBARE ACHTERKLEPMODULE

30 A

Elektrisch bedienbare achterklepmodule

AAN SLUITING 1

40 A

Relais 12V-AANSLUITING

DCU 4

20 A

Doseringsregelmodule

DCU 3

15 A/20 A

Doseringsregelmodule

SENSOR 2

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Relais aircocompressor, magneetklep dampafvoer, magneetklep RCV, relais KOELVENTILATOR 1, oliedrukregelklep (inlaat/uitlaat)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Relais aircocompressor, magneetklep dampafvoer, magneetklep RCV, relais KOELVENTILATOR 1, oliedrukregelklep (inlaat/uitlaat)

[(Benzine) 1.6 MPi] Magneetklep dampafvoer, magneetklep variabel inlaatsysteem, relais KOELVENTILATOR 3, relais KOELVENTILATOR 2, oliedrukregelklep (inlaat/uitlaat)

[(Benzine) 1.6 T-GDi] Oliedrukregelklep #1/#2, CCV, Relais koelventilator 2, PCSV, RCV

ECU 2

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (motorregelmodule)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (motorregelmodule)

[(Benzine) 1.6 MPi] ECM (motorregelmodule)/PCM (Power train Control Module)

[(Benzine) 1.6 T-GDi] ECM (motorregelmodule)

ECU 1

20 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (motorregelmodule)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (motorregelmodule)

[(Benzine) 1.6 MPi] ECM (motorregelmodule)/PCM (Power train Control Module)

[(Benzine) 1.6 T-GDi] ECM (motorregelmodule)

INJECTOR

15 A

[(Benzine) 1.6 MPi] Injector #1~#4

Hybride startmotor en generator

15 A

MHSG (HYBRIDE STARTMOTOR & GENERATOR)

SENSOR 1

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Lambdasensor (omhoog), lambdasensor (omlaag)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Lambdasensor (omhoog), lambdasensor (omlaag)

[(Benzine) 1.6 MPi] Lambdasensor (omhoog), lambdasensor (omlaag)

[(Benzine) 1.6 T-GDi] ECM (motorregelmodule), lambdasensor (omhoog/omlaag)

BOBINE

20 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Bobine #1~#3

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Bobine #1~#4

[(Benzine) 1.6 MPi] Bobine #1~#4, condensator

[(Benzine) 1.6 T-GDi] Bobine #1~#4, condensator

ECU 3

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (motorregelmodule)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (motorregelmodule)

[(Benzine) 1.6 MPi] ECM (motorregelmodule)/PCM (Power train Control Module)

[(Benzine) 1.6 T-GDi] ECM (motorregelmodule)

AIR CONDITIONER

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Aircocompressor

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Aircocompressor

[(Benzine) 1.6 T-GDi] Aircocompressor

ECU 5

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (motorregelmodule)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (motorregelmodule)

[(Benzine) 1.6 MPi] ECM (motorregelmodule)/PCM (Power train Control Module)

[(Benzine) 1.6 T-GDi] ECM (motorregelmodule)

SENSOR 4

15 A

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Vacuümpomp

CVVD 2

15 A

Regelaar CVVD (continu variabele kleptijd)

ABS 3

10 A

[ALL] Regelmodule ESC (elektronische stabiliteitsregeling), koppelingshoofdcilinder

TCU 2

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] REMMERSCHAKELAAR, TCM (Transmissieregelmodus)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] REMMERSCHAKELAAR, TCM (Transmissieregelmodus)

[(Benzine) 1.6 T-GDi] REMMERSCHAKELAAR, TCM (Transmissieregelmodus)

[(Benzine) 1.6 MPi] REMMERSCHAKELAAR

KOPPELINGS ACTUATOR 3

15 A

Elektronische koppelingsmodule

SENSOR 3

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] BRANDSTOFpomprelais

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] BRANDSTOFpomprelais

[(Benzine 1.6 MPi] Brandstofpomprelais

[(Benzine) 1.6 T-GDi] Brandstofpomprelais

ECU 4

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (motorregelmodule)

[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (motorregelmodule)

[(Benzine) 1.6 MPi] ECM (motorregelmodule)/PCM (Power train Control Module)

[(Benzine) 1.6 T-GDi] ECM (motorregelmodule)

WISSER

25 A

[ALL] Ruitenwisserrelais

CLAXON

15 A

[ALL] Claxonrelais
Relais

Naam relais

Symbool

Type

Relais KOELVENTILATOR 3

MICRO

Relais VERWARMINGSELEMENT 2

MICRO

Relais KOELVENTILATOR 2

MICRO

Relais PDM 3 (IG1)

MICRO

STARTRELAIS

MICRO

Relais BRANDSTOFVERWARMING

MICRO

Relais PDM 4 (IG2)

MICRO

Brandstofpomprelais

MICRO

Relais PDM 2 (ACC)

MICRO

Relais KOELVENTILATOR 1

MINI

Relais AANJAGER

MINI

Relais VERWARMINGSELEMENT 1

MICRO

Relais ACHTERRUITVERWARMING

MICRO

Relais VERWARMINGSELEMENT 3

MICRO

Relais 12V-AANSLUITING

MICRO

Relais GROOTLICHT

MICRO

Relais DCU

MICRO
