Växelströmsladdare

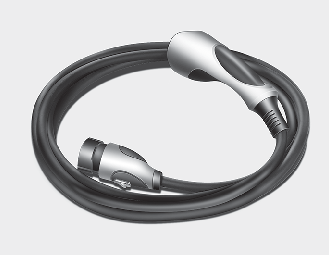

A/C-laddkabel

Du kan ladda bilen genom att ansluta den till en allmän laddare på en laddningsstation.

Så här ansluter du en växelströmsladdare

Tryck ned bromspedalen och dra åt parkeringsbromsen.

Stäng av alla strömbrytare, flytta växelväljaren till läget P (parkering) och stäng av fordonet.

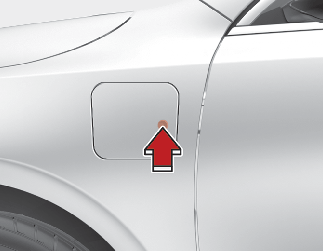

Öppna laddningsluckan genom att trycka på det runda märket (o) på laddningsluckans högra kant. Om bildörrarna är låsta kan laddluckan inte öppnas.

VARNING

Om du inte kan öppna laddluckan på grund av att den frusit fast, knacka lätt på den och ta bort eventuell is. Försök inte att bända upp laddluckan. Laddluckan kan gå sönder om den öppnas med våld.

OBSERVERA

Laddluckan öppnas inte när stöldlarmet är aktiverat.

Ta bort eventuellt damm i laddningskontakten och laddningsuttaget.

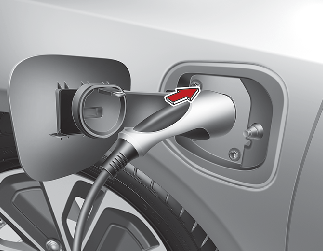

Håll i laddningsdonets handtag.

Sätt sedan i den i laddningsuttaget tills ett klickljud hörs. Om den inte förs in helt kan det bli glappkontakt mellan laddningsdonet och laddningsterminalerna, vilket kan orsaka en brand.

Kontrollera att högspänningsbatteriets anslutningsindikator för laddningskabeln lyser på instrumentpanelen.

Är indikatorn släckt sker inte någon laddning. Anslut laddningskabeln på nytt om den inte är rätt ansluten.

OBSERVERA

Laddning pågår endast så länge som växelväljaren står i läget P (parkering). Det går att ladda batteriet när ENGINE START/STOP (motor start/stopp)-knappen står på läget ACC. Det kan dock ladda ur 12 V-batteriet. Ladda därför batteriet om möjligt med ENGINE START/STOP (motor start/stopp)-knappen på läget OFF.
Laddningen avbryts om växelväljaren flyttas från P (Parkering) till R (Back)/N (Friläge)/D (Kör). När du vill starta om laddningen flyttar du växelväljaren till P (parkering), vrider ENGINE START/STOP (motor start/stopp)-knappen till läget OFF och kopplar loss laddningskabeln. Anslut sedan laddningskabeln.

* Laddningskontakt, lås-läge

När kontakten har anslutits till laddningsuttaget varierar låsningstiden beroende på läget som har valts på menyn User Settings (användarinställningar) eller infotainment-systemet (i förekommande fall).

Alltid låst: Kontakten låses när laddningskontakten är i satt i laddningsingången.
Låst under laddning: Kontakten låses när laddningen startas. Kontakten låses upp när laddningen är klar.

För ytterligare detaljer se Mer information.

* Låsning/upplåsning av laddluckan

Laddluckans lås-/upplåsningsfunktion fungerar endast när följande villkor har mötts med stängd laddlucka

Om upplåsningsfunktionen inte fungerar använd nödmetoden för att låsa upp laddluckan. (Mer information finns i Mer information)

Villkor för låsning:
- Vid låsning av dörrar utanför fordonet med stängd laddlucka
- Vid låsning av förardörren med hjälp av reservnyckeln
- Vid låsning av dörrarna med en smart key
- När man trycker på knappen för låsning/upplåsning på framdörrens utvändiga handtag medan smart key har detekterats och dörrarna är olåsta
- Vid låsning av alla dörrar på fordonet med laddluckan stängd. (Vid låsning av dörrar med funktioner såsom en extra nyckel, smart key, dörrlåsknapp på det utvändiga handtaget, centrallåsknapp, automatiskt dörrlås.)
Villkor för upplåsning:
- Vid upplåsning av dörrar utanför fordonet med stängd laddlucka.
- Vid upplåsning av förardörren med en reservnyckel.
- Vid upplåsning av dörrarna med en smart key
- Vid låsning av dörrarna med en smart key
- När man trycker på knappen för låsning/upplåsning på framdörrens utvändiga handtag medan smart key har detekterats och dörrarna är låsta
- Vid upplåsning av alla dörrar på fordonet med laddluckan stängd. (Vid upplåsning av dörrar med funktioner såsom en extra nyckel, smart key, dörrlåsknapp på det utvändiga handtaget, centrallåsknapp, automatiskt dörrlås.)

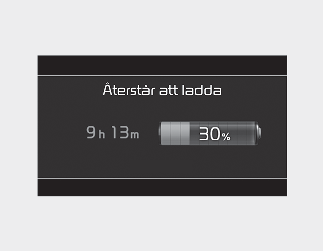

När laddning påbörjas visas beräknad laddningstid på instrumentpanelen i ca 1 minut.

Den visas även om förardörren öppnas medan laddning pågår. När schemalagd laddning är inställd visas den beräknade laddningstiden som ”--”.

Så här drar man ur bort laddningsdonet i nödfall

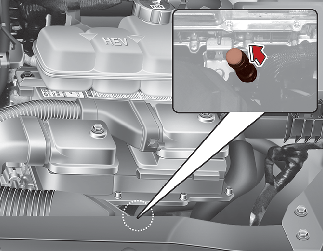

Om laddningsdonet inte går att koppla bort på grund av urladdat batteri och/eller fel på elsystemet öppnar du motorhuven och drar försiktigt i nödvajern. Laddningsdonen kommer sedan att kopplas ur.

Om laddningsluckan inte öppnas omgående när nödvajern används trycker du lätt på laddningsluckan och drar i nödvajern igen.

Låset till laddningskabeln fungerar eventuellt inte ordentligt om främmande objekt som t.ex. damm tränger in i kabeln eller om kabeln får ett istäcke.

I så fall kanske inte laddningskabeln kopplas loss eller blir låst eller så kanske inte bilen laddas. Om det händer ska du öppna motorhuven och dra försiktigt i nödvajern två eller tre gånger och sedan försöka koppla ur laddningskabeln eller starta om laddningen.
