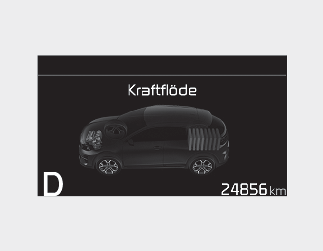

Bilen står stilla

Läget innebär att bilen står stilla. (Det förekommer inget energiflöde.)

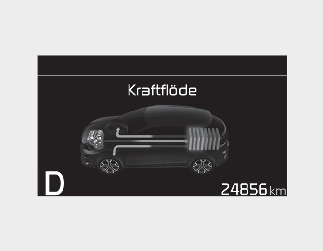

EV Propulsion

Elektrisk kraft används för att flytta fordonet.

(Batteri → Hjul)

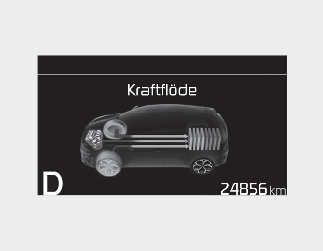

Bränslemotorassistans

Bilen drivs med elmotorn och bränslemotorn.

(Batteri och bränslemotor → Hjul)

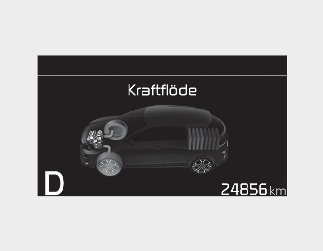

Bränslemotordrift

Motoreffekt används för att flytta fordonet.

(Bränslemotor → Hjul)

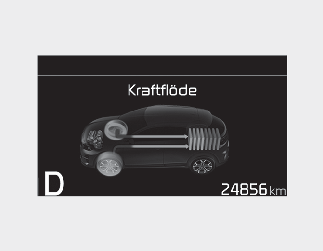

Laddning genom bränslemotorn

Bilen står stilla och bränslemotorn laddar hybridbatteriet.

(Bränslemotor → Batteri)

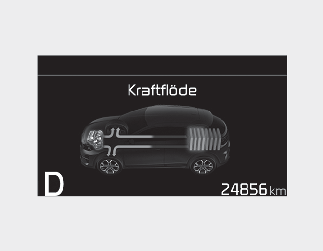

Regenerering

Hybridbatteriet laddas genom regenererande bromskraft.

(Hjul → Batteri)

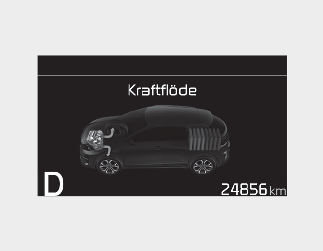

Motorbroms

Bilen bromsas med motorbroms.

(Hjul → Bränslemotor)

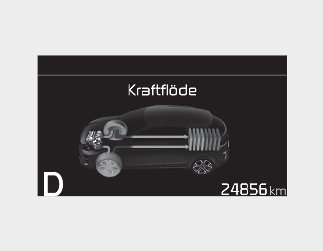

Energireserv

Fordonet drivs med motor som även laddar hybridbatteriet.

(Bränslemotor → Hjul och batteri)

Laddning genom bränslemotorn/Elmotor

Fordonet bromsas ned med motorbroms och regenererande bromsning. Hybridbatteriet laddas genom regenererande bromsning.

(Bränslemotor → Batteri → Hjul)

Laddning genom bränslemotorn/regenerering

Motorn och det regenererande bromssystemet laddar hybridbatteriet under inbromsning.

(Bränslemotor och hjul → Batteri)

Motorbroms/regenerering

Motorbromsen kan användas för att sänka bilens hastighet. Det regenererande bromssystemet kan användas för att ladda hybridsystemet.

(Hjul → Bränslemotor och batteri)
