Beskrivning av säkrings-/relähållare
I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

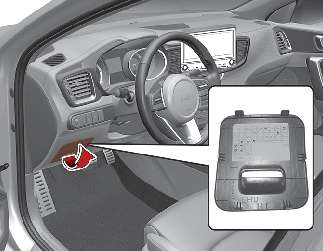

Förarsidans säkringsdosa (laddhybrid)
|

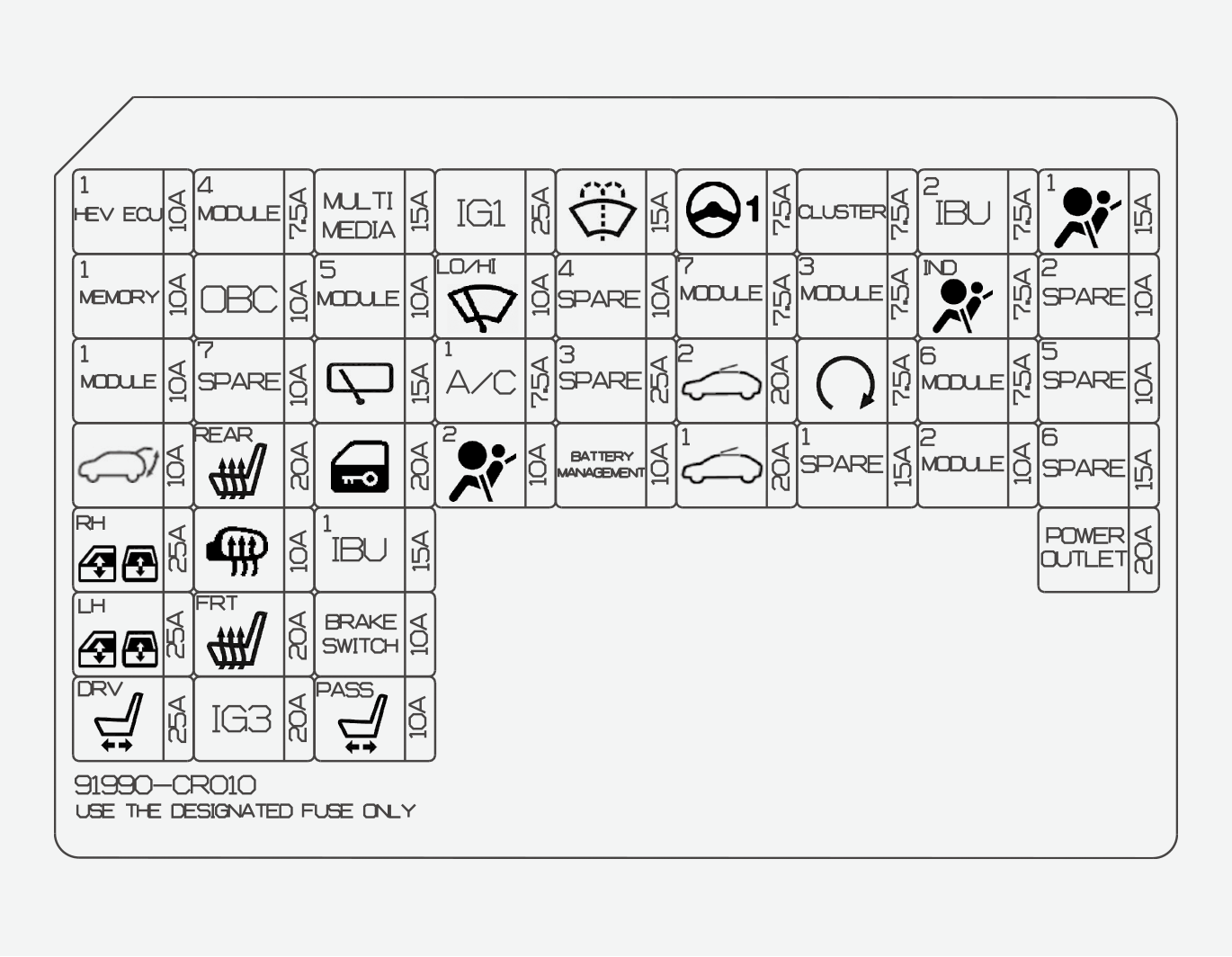

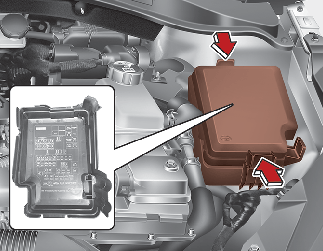

Säkringsnamn |
Symbol |
Säkringens klassificering |
Skyddade komponenter |
|---|---|---|---|
|
HEV ECU1 |
 |
10 A |
Hybridstyrenhet (HPCU, Hybrid Power Control Unit) |
|
MINNE1 |
 |
10 A |
IMS-modul förare (integrerat minnessystem), Kontrollmodul för luftkonditionering, Modul för elbakluckan, Instrumentpanel |
|
MODUL1 |
 |
10 A |
Datalänkanslutning, Varningsljusbrytare, Instrumentpanel, ICM-reläbox (relä för invikning/utvikning av ytterspegel), Autoljus och fotosensor, Konsolknapp, Yttre smartnyckelhandtag förare/passagerare, Laddkontaktslampa, Motorrummets säkringsdosa (låsrelä för laddare, upplåsningsrelä för laddare) |
|
BAKLUCKA |
 |
10 A |
Bakluckerelä |
|
FÖNSTERHISS HÖGER |
 |
25 A |
Relä elfönsterhiss höger, säkerhetsmodul elfönsterhiss förare/passagerare, säkerhetsmodul elfönsterhiss höger sida bak |
|
FÖNSTERHISS VÄNSTER |
 |
25 A |
Relä elfönsterhiss vänster, säkerhetsmodul elfönsterhiss förare/passagerare, säkerhetsmodul elfönsterhiss vänster sida bak |
|
ELMANÖVRERAT FÖRARSÄTE |
 |
25 A |
IMS-modul förare (integrerat minnessystem), manuellt reglage förarsäte |
|
MODUL4 |
 |
7,5 A |
Kontrollmodul för fickparkeringsassistans, Krockkuddeströmbrytare, IBU (integrerad karosskontrollmodul), Frontkamera, Bakre hörnradar V/H, Elektronisk parkeringsbroms, VESS-högtalare, Elektrisk vattenpump (Motor), Frontradar |
|
OBC |
 |
10 A |
OBC-enhet (Billaddare i bilen) |
|
SÄTESVÄRME BAK |
 |
20 A |
Kontrollmodul sätesvärme bak |
|
UPPVÄRMD SPEGEL |
 |
10 A |
Elmanövrerad ytterbackspegel förare/passagerare, kontrollmodul luftkonditionering |
|
SÄTESVÄRME FRAM |
 |
20 A |
Kontrollmodul sätesvärme fram, kontrollmodul sätesventilation fram |
|
IG3 |
 |
20 A |
Bakre undergrupp (IG3 1-relä), ICM-reläbox (IG3 2/3-relä) |
|
MULTIMEDIA |
 |
15 A |
Audio, huvudenhet A/V & navigering |
|
MODUL5 |
 |
10 A |
Kontrollmodul baksätesvärme, Krockkuddeströmbrytare, Datalänkanslutning, Avbländningsbar backspegel, Ljud, Huvudenhet A/V & navigering, Belysning av växelväljare för ATM (automatisk växellåda), Kontrollmodul för luftkonditionering, Kontrollmodul framsätesvärmare, Kontrollmodul framsätesventilation, IMS-modul (Integrerat minnessystem) förare, Strålkastare V/H |
|
BAKRUTETORKARE |
 |
15 A |
Vindrutetorkarmotor bak, ICM (modul för integrerad krets)-reläbox (bakrutetorkarrelä) |
|
DÖRRLÅS |
 |
20 A |
Dörrlåsrelä/dörrupplåsningsrelä, ICM-reläbox (dödlåsrelä) |
|
IBU1 |
 |
15 A |
IBU (integrerad karosskontrollmodul) |
|
BROMSKONTAKT |
 |
10 A |
IBU (Integrated Body Control Unit), knapp för bromsljus |
|
ELMANÖVRERAT PASSAGERARSÄTE |
 |
10 A |
manuell knapp passagerarsäte |
|
IG1 |
 |
25 A |
PCB-grupp (Säkringsnamn - IG3 1, HEV HCU2, IEB4, DCT4) |
|
TORKARBLAD |
 |
10 A |
PCB-grupp (vindrutetorkarrelä (lågt)), torkarmotor fram, IBU (integrerad karosskontrollmodul), ECM (motorkontrollmodul) |
|
LUFTKONDITIONERING1 |
 |
7,5 A |
Motorrummets säkringsdosa (EXTRA KUPÉVÄRMARE 2-relä, FLÄKT-relä, EXTRA KUPÉVÄRMARE 1-relä, Upplåsningsrelä för laddare), Kontrollmodul för luftkonditionering, Elektronisk luftkonditioneringskompressor |
|
KROCKKUDDE2 |
 |
10 A |
SRS-kontrollmodul |
|
SPOLARE |
 |
15 A |
Multifunktionsreglage |
|
BATTERIKONTROLL |
 |
10 A |
BMS (Batterihanteringssystem) kontrollmodul |
|
MDPS |
 |
7,5 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
MODUL7 |
 |
7,5 A |
Kontrollmodul för baksätesvärme, Kontrollmodul för framsätesvärme, Kontrollmodul för framsätesventilation, Munstyckesvärmare, Kontrollmodul för kylfläkt |
|
SOLTAK 2 |
 |
20 A |
Panoramasoltaksmotor |
|
SOLTAK 1 |
 |
20 A |
Panoramasoltaksmotor |
|
INSTRUMENTPANEL |
 |
7,5 A |
Mätare, varnings- och kontrollampor |
|
MODUL3 |
 |
7,5 A |
Knapp för sportläge, knapp för parkeringsljus |
|
START |
 |
7,5 A |
Inhibitorknapp, |
|
IBU2 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
KROCKKUDDE IND |
 |
7,5 A |
Instrumentpanel, riskknapp |
|
MODUL6 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
MODUL2 |
 |
10 A |
Ljud, huvudenhet A/V & navigering, IBU (integrerad karosskontrollenhet), Trådlös laddare, Motorrummets säkringsdosa (relä för STRÖMUTTAG), Elmanövrerad ytterbackspegel |
|
KROCKKUDDE1 |
 |
15 A |
SRS-kontrollmodul |
|
STRÖMUTTAG |
 |
20 A |
Strömuttag vänster |

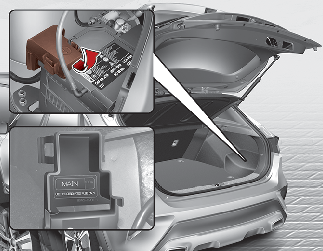

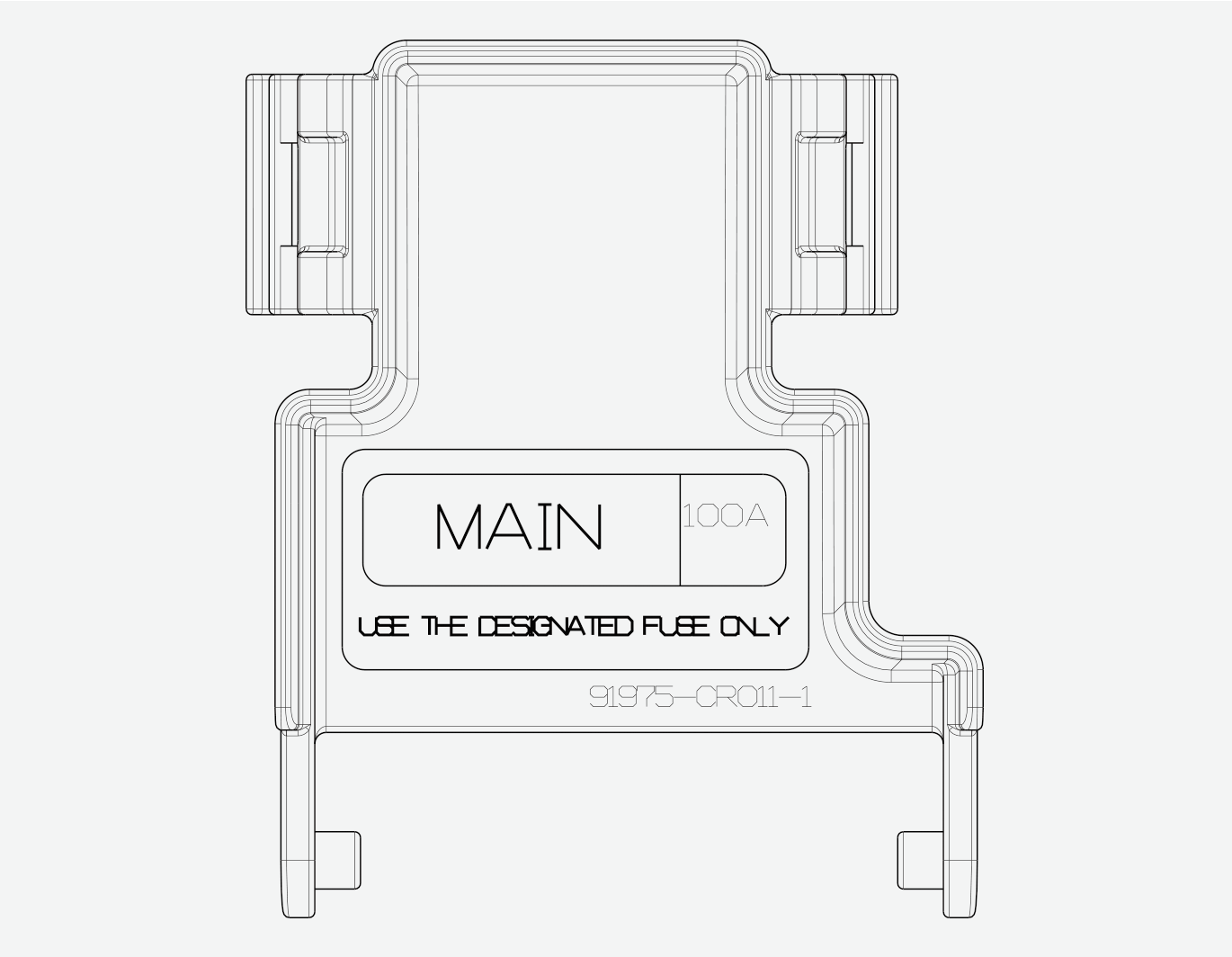

Kåpa till batteriterminalkåpa (Laddhybrid)
|

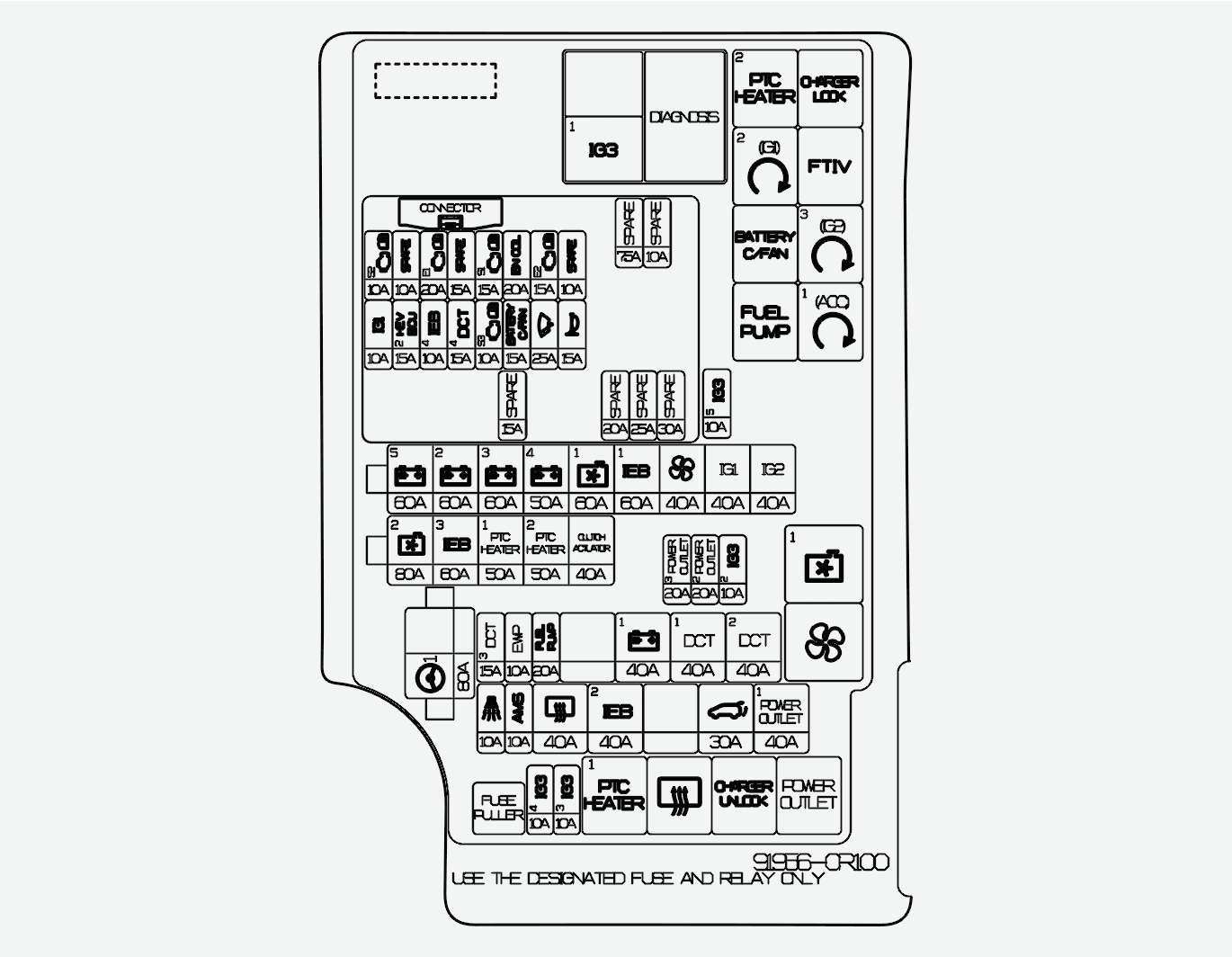

Säkringsnamn |
Symbol |
Säkringens klassificering |
Skyddade komponenter |
|---|---|---|---|
|
MDPS |
|
80 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
BATTERI5 |
 |
60 A |
PCB-grupp (Säkringsnamn: BATTERI KYLFLÄKT, TORKARE, SIGNALHORN, ECU2, Relä motorkontroll) |
|
BATTERI2 |
 |
60 A |
ICU-kopplingsdosa (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATTERI3 |
 |
60 A |
ICU-kopplingsdosa (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATTERI4 |
 |
50 A |
ICU-kopplingsdosa (Säkringsnamn: BAKLUCKA, FÖNSTERHISS HÖGER, FÖNSTERHISS HÖGER,ELMANÖVRERAT FÖRARSÄTE, FRAMSÄTESVÄRME, IG3, ELMANÖVRERAT PASSAGERARSÄTE, MDPS (servostyrning), SOLTAK 2, SOLTAK 1) |
|
KYLFLÄKT1 |
|
60 A |
Relä TILL KYLFLÄKT 1 |
|
INTEGRERAD ELEKTRONISK BROMS1 |
 |
60 A |
Kontrollmodul för integrerad elektronisk broms |
|
FLÄKT |
 |
40 A |
Relä FLÄKT |
|
IG1 |
|
40 A |
PDM 2 (IG1)-relä, PDM 1 (ACC)-relä |
|
IG2 |
 |
40 A |
PDM 3-relä (IG2) |
|
KYLFLÄKT2 |
|
80 A |
Kylfläktkontrollmodul |
|
IEB3 |
 |
60 A |
Kontrollmodul för integrerad elektronisk broms |
|
EXTRA KUPÉVÄRMARE1 |
 |
50 A |
Relä TILL EXTRA KUPÉVÄRME 1 |
|
EXTRA KUPÉVÄRMARE2 |
 |
50 A |
Relä EXTRA KUPÉVÄRME 2 |
|
STYRENHET KOPPLING |
 |
40 A |
Styrenhet koppling (HEV) |
|
STRÖMUTTAG3 |
 |
20 A |
Bakre strömuttag |
|
STRÖMUTTAG2 |
 |
20 A |
Strömuttag höger |
|
IG3 2 |
 |
10 A |
Instrumentpanel, Laddningslampa, Ljud, Huvudenhet A/V & navigering |
|
DCT3 |
 |
15 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
EWP |
 |
10 A |
Elektrisk vattenpump (bränslemotor) |
|
BRÄNSLEPUMP |
 |
20 A |
BRÄNSLEPPUMP-relä |
|
BATTERI1 |
 |
40 A |
ICU-kopplingsdosa (SPÄRRELÄ LÅNGTIDSLADDNING, Säkringsnamn: STYRENHET 1 FÖR HYBRID, MODUL1, OBC (billaddare), BAKSÄTESVÄRME, DÖRRLÅS, IBU (Integrerad karosskontrollmodul)1, BROMSKONTAKT, KROCKKUDDE2) |
|
DCT1 |
 |
40 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
DCT2 |
 |
40 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
STÖLDLARM |
 |
10 A |
ICM (Integrerad kontrollmodul) reläbox (SIGNALHORNSRELÄ FÖR STÖLDLARM) |
|
AMS |
 |
10 A |
Batterisensor |
|
BAK HTD |
 |
40 A |
Relä ELUPPVÄRMD BAKRUTA |
|
INTEGRERAD ELEKTRONISK BROMS2 |
 |
40 A |
Kontrollmodul för integrerad elektronisk broms, anslutning allmändiagnos |
|
PTGM |
 |
30 A |
Modul elmanövrerad baklucka |
|
STRÖMUTTAG1 |
 |
40 A |
Relä STRÖMUTTAG |
|
IG3 4 |
 |
10 A |
OBC-enhet (billaddare), HPCU (Kontrollmodul för hybriddrift), ECM (Kontrollmodul för motorn), TCM (Kontrollmodul för växellåda) |
|
IG3 3 |
 |
10 A |
Elektrisk vattenpump (HEV) |
|
IG3 5 |
 |
10 A |
BMS-kontrollmodul (batterihanteringssystem), Inhibitorknapp, Relä för BATTERIKYLFLÄKT, ICU-kopplingsdosa (IPS-kontrollmodul) |
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Skyddade komponenter |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Undergrupp motorrum (relä för EXTRA KUPÉVÄRMARE 2) |
|
HEV HCU2 |
 |
15 A |
Hybridstyrenhet (HPCU, Hybrid Power Control Unit), Växelställdon (HEV) |
|
IEB4 |
 |
10 A |
Kontrollmodul för integrerad elektronisk broms, anslutning allmändiagnos |
|
DCT4 |
 |
15 A |
Sportläge-knapp |
|
SENSOR3 |
 |
10 A |
Motorrummets säkringsdosa (BRÄNSLEPUMP-relä) |
|
BATTERI KYLFLÄKT |
 |
15 A |
Motorrummets säkringsdosa (BATTERI KYLFLÄKT-relä) |
|
TORKARBLAD |
 |
25 A |
Vindrutetorkarrelä |
|
SIGNALHORN |
 |
15 A |
Relä/signalhorn |
|
SENSOR2 |
 |
10 A |
Motorrum säkringsdosa (KYLFLÄKT 1-relä, TIV-relä), Kamaxellägessensor1 (insug), Kamaxellägessensor 2 (avgas), PCS-ventil, Massluftsensor, Oljereglerventil 1 (insug), Oljereglerventil 2 (avgas) |
|
ECU1 |
 |
20 A |
Motorstyrenhet - ECM |
|
SENSOR1 |
 |
15 A |
Syresensor (Upp/Ned) |
|
TÄNDSPOLE |
 |
20 A |
Tändspole 1/2/3/4 |
|
ECU2 |
 |
15 A |
Motorstyrenhet - ECM |
|
Symbol |
Reläer |
Typ |
|---|---|---|
|
|
Relä EXTRA KUPÉVÄRME 2 |
MICRO |
 |
PDM 2-relä (IG1) |
MICRO |
|
|
Relä BATTERI KYLFLÄKT |
MICRO |
|
|
BRÄNSLEPPUMP-relä |
MICRO |
 |
Låsrelä för laddare |
MICRO |
 |
FTIV-relä |
MICRO |
 |
PDM 3-relä (IG2) |
MICRO |
 |
PDM 1-relä (ACC) |
MICRO |
 |
Relä TILL KYLFLÄKT 1 |
MINI |
|
|
Relä FLÄKT |
MINI |
 |
Relä TILL EXTRA KUPÉVÄRME 1 |
MICRO |
|
|
Relä ELUPPVÄRMD BAKRUTA |
MICRO |
 |
Upplåsningsrelä för laddare |
MICRO |
 |
Relä STRÖMUTTAG |
MICRO |
 |
IG3 1 relä (undergrupp i motorrum) |
MICRO |
