Descriere tablou de siguranțe/relee

În capacele tabloului de siguranțe/relee puteți găsi eticheta pentru siguranțe/relee care descrise numele și capacitatea siguranțelor/releelor.

NOTĂ

Este posibil ca nu toate descrierile tablourilor de siguranțe din acest manual să se aplice pentru vehiculul dvs. Acestea sunt corecte la momentul tipăririi. Atunci când inspectați tabloul de siguranțe din vehiculul dvs., consultați eticheta tabloului de siguranțe.

Tablou de siguranțe pe partea șoferului

Bloc joncțiune ICU

Nume siguranță

Simbol

Putere siguranță

Circuit protejat

AMP

25 A

AMP (amplificator)

LDC

30 A

Nu se utilizează

P/SEAT(DRV)

30 A

Comutator de alimentare scaun șofer, modul de control IMS (sistem de memorie integrată), comutator de sprijin lombar șofer

OBC

10 A

[PHEV] OBC (Încărcător la bord)

P/WINDOW(LH)

25 A

Modul geam electric cu sistem de siguranță șofer/pasager, comutator geam electric pasager, comutator geam electric spate stânga, modul geam electric cu sistem de siguranță spate stânga

P/SEAT(PASS)

30 A

[HEV] Comutator scaun cu acționare electrică pasager, unitate releu pasager, comutator scaun cu acționare electrică pasager

[PHEV] Comutator scaun cu acționare electrică pasager, unitate releu pasager

S/HEATER (FRT)

20 A

Modul control ventilație scaun 1, modul control încălzire scaun 1

ÎNCĂLZITOR SCAUNE SPATE (REAR LH)

15 A

Modul control încălzire scaun stânga 2

PLIERE SCAUN rândul 2 (RH)

20 A

Actuator pliere scaun dreapta 2

IG3 1

20 A

[PHEV] Panou cu relee ICM (releu IG3)

P/WINDOW (RH)

25 A

Modul geam electric cu sistem de siguranță șofer/pasager, comutator geam electric pasager, comutator geam electric spate dreapta, modul geam electric cu sistem de siguranță spate dreapta

DESCHIDERE PORTIERĂ PORTBAGAJ

15 A

Releu portieră portbagaj

PLIERE SCAUN rândul 2 (LH)

20 A

Modul control încălzire scaun stânga 2

ÎNCUIETOARE UȘĂ

20 A

[HEV] Releu blocare/deblocare portiere, releu blocare definitivă, conector link date

[PHEV] Releu blocare/deblocare portieră, releu blocare definitivă, conector link date, panou relee ICM (releu blocare/deblocare capac combustibil)

A/C 2 SPATE

10 A

Modul control climatizare spate

MULTIMEDIA 1

25 A

Unitate cap Audio, Audio/Video & Navigație și siguranță MULTIMEDIA 2

E-CALL

10 A

Unitate e-Call

ÎNCĂLZITOR SCAUNE SPATE (REAR RH)

15 A

Modul control încălzire scaun dreapta 2

MEMORIE

10 A

[HEV] Unitate haion cu acționare electrică, modul de control IMS (sistem de memorie integrată), modul de control climatizare spate, ROA (alertă pasager spate), oglindă exterioară electrică șofer/pasager, DAU, panou de instrumente, senzor de ploaie, modul de control climatizare față, panou de control climatizare față, afișaj proiectat pe parbriz

[PHEV] Unitate haion cu acționare electrică, modul de control IMS (sistem de memorie integrată), modul de control climatizare spate, ROA (alertă pasager spate), oglindă exterioară electrică șofer/pasager, panou de instrumente, senzor de ploaie, modul de control climatizare față, panou de control climatizare față, afișaj proiectat pe parbriz

START

10 A

Contact

E-SHIFTER

7,5 A

Disc de comutare electronic

MODUL 6

7,5 A

Nu se utilizează

ÎNCĂRCĂTOR USB 1

10 A

Conector de încărcare USB portbagaj stânga/dreapta

ÎNCĂRCĂTOR USB 2

15 A

Conector de încărcare USB consolă spate stânga/dreapta, conector de încărcare USB scaun șofer/pasager

BLOCARE ÎNCĂRCĂTOR

10 A

[PHEV] Panou relee ICM (releu blocare/deblocare conector încărcător), modul blocare ușă încărcător

MODUL 3

7,5 A

[HEV] IBU (Unitate control integrat caroserie), unitate ADAS, cameră vedere frontală, comutator panou de bord, unitate de monitorizare vedere la 360 de grade, radar spate colț stânga/dreapta, 4WD (tracțiune integrală), ECU (bloc electronic de comandă), cameră vedere frontală, unitate VESS (Sistem sunet motor virtual), comutator consolă frontală, comutator ventilație scaun șofer/pasager

[PHEV] IBU (Unitate control integrat caroserie), unitate ADAS, cameră frontală, comutator panou de bord, unitate de monitorizare vedere la 360 de grade, radar spate colț stânga/dreapta, 4WD (tracțiune integrală), ECU (bloc electronic de comandă), radar față, unitate VESS (Sistem sunet motor virtual), comutator consolă frontală, comutator ventilație scaun șofer/pasager stânga/dreapta

AIRBAG 1

15 A

Modul control SRS (Sistem suplimentar de siguranță)

INSTALAȚIE DE SPĂLARE

15 A

Comutator multifuncție

MODUL 1

10 A

AMP (amplificator), RSE stânga/dreapta, IBU (unitate control integrat caroserie), unitate principală audio/video și navigație, conector de încărcare USB față stânga/dreapta, unitate ADAS, unitate e-Call, unitate de monitorizare vedere la 360 de grade.

MODUL 9

10 A

[HEV] Cheie electromagnetică, lampă pentru dispoziție șofer/pasager, unitate ADAS, conector legătură date, unitate monitor vedere 360 de grade, DAU, Smart Key șofer/pasager, mâner exterior, unitate lampă pentru dispoziție, UIP, BBS, unitate lampă pentru dispoziție portieră șofer/pasager

[PHEV] Lumină ambientală șofer/pasager, unitate ADAS, conector legătură date, unitate monitor vedere 360 de grade, unitate zonă portieră șofer, mâner exterior Smart Key șofer/pasager, unitate lumină ambientală, senzor UIP, sirenă cu baterie de rezervă, unitate lumină ambientală portieră șofer/pasager

IBU 1

7,5 A

[HEV] IBU (Unitate control integrat caroserie), bloc joncțiune compartiment motor (releu ventilator/C baterie), modul control BMS (Sistem gestionare baterie)

[PHEV] IBU (Unitate control integrat caroserie)

MODUL 2

7,5 A

[HEV] DAU, consolă superioară, comutator multifuncțional (R-MDPS)

[PHEV] Unitate zonă portieră șofer, consolă superioară, comutator multifuncțional (R-MDPS)

* MDPS (Servodirecție acționată de motor) este la fel cu EPS (Servodirecție electrică).
A/C 1 SPATE

15 A

Motor suflantă climatizare spate, bloc de joncțiune ICU (siguranță - AC 2 SPATE)

A/BAG IND

7,5 A

Panou de instrumente, consolă superioară

MODUL 8

7,5 A

Unitate ADAS, modul de control ventilație scaun 1, modul de control încălzire scaun 1, modul de control încălzire scaun stânga/dreapta 2, modul de control climatizare spate

IBU 2

15 A

IBU (Unitate control integrat caroserie)

MODULE10

10 A

Comutator lumină stop

MODUL 5

10 A

Consolă superioară, AMP (amplificator), unitate de încărcare fără fir frontală

A/C

7,5 A

[HEV] Panou de control climatizare față, modul de control climatizare față, compresor electronic aer condiționat, bloc de joncțiune compartiment motor (releul nr. 1 încălzire PTC, releul nr. 2 încălzire PTC, releu suflantă)

[PHEV] Panou de control climatizare față, modul de control climatizare față, bloc de joncțiune compartiment motor (releu nr. 1 încălzire PTC, releu nr. 2 încălzire PTC, releu suflantă)

AIRBAG 2

10 A

Modul control SRS (Sistem suplimentar de siguranță)

PANOU

7,5 A

Panou de instrumente, afișaj proiectat pe parbriz

MODUL 4

10 A

[HEV] Unitate e-Call, unitate principală audio, audio/video și navigație, conector legătură de date, panou de control climatizare față, modul de control climatizare față, comutator panou de bord, oglindă electro-cromică, far stânga/dreapta, modul de control IMS (sistem de memorie integrată), modul de control ventilație scaun 1, modul de control încălzire scaun 1, modul de control încălzire scaun stânga/dreapta 2

[PHEV] Unitate e-Call, unitate principală audio, audio/video și navigație, conector legătură de date, comutator panou de bord, oglindă electro-cromică, far stânga/dreapta, modul de control IMS (sistem de memorie integrată), modul de control ventilație scaun 1, modul de control încălzire scaun 1, modul de control încălzire scaun stânga/dreapta 2

IG3 3

10 A

[PHEV] HPCU, Unitate de control SBW

MODUL 7

7,5 A

IBU (Unitate control integrat caroserie)

MULTIMEDIA 2

10 A

[HEV] RSE stânga/dreapta

[PHEV] Divertisment spate stânga/dreapta

COMUTATOR FRÂNĂ

7,5 A

Comutator lumină stop, IBU (Unitate control integrat caroserie)

MDPS

7,5 A

Unitate MDPS (Motor Driven Power Steering)

* MDPS (Servodirecție acționată de motor) este la fel cu EPS (Servodirecție electrică).

IG3 2

10 A

[PHEV] Panou de instrumente, panou de control climatizare față, modul de control climatizare față

IG3 4

15 A

[PHEV] Pompă electronică de apă

Tablou de siguranțe din compartimentul motorului

NOTĂ

Este posibil ca nu toate descrierile tablourilor de siguranțe din acest manual să se aplice pentru vehiculul dvs. Acestea sunt corecte la momentul tipăririi. Atunci când inspectați tabloul de siguranțe din vehiculul dvs., consultați eticheta tabloului de siguranțe aflată pe interiorul capacului pentru siguranțe . Această diagramă vă va oferi informațiile specifice pentru vehiculele dvs.

Bloc de joncțiune compartiment motor

Nume siguranță

Simbol

Putere siguranță

Circuit protejat

VENTILATOR RĂCIRE

80 A

Motor ventilator

ÎNCĂLZIRE PTC1

50 A

Releu încălzire PTC nr. 1

B+2

50 A

Bloc de joncțiune ICU (modul panou de instrumente)

ÎNCĂLZIRE PTC2

50 A

Releu încălzire PTC nr. 2

CVVD1

50 A

Actuator CVVD

IEB1

40 A

Unitate IEB

MDPS1

100A

Unitate MDPS (Motor Driven Power Steering)

* MDPS (Servodirecție acționată de motor) este la fel cu EPS (Servodirecție electrică).

B+6

60 A

Bloc de joncțiune PBC (siguranță - IG2, IG1)

IEB2

60 A

Unitate IEB

B+5

50 A

Bloc de joncțiune ICU (Siguranță - P/SEAT(DRV), P/WINDOW(LH), P/SEAT(PASS), ÎNCĂLZITOR SCAUNE SPATE (REAR LH), PLIERE RÂND 2 SCAUNE)

ÎNCĂLZIRE SPATE

40 A

Releu încălzire spate

PORTIERĂ PORTBAGAJ ELECTRICĂ

40 A

Unitate portieră portbagaj electrică

TRAPĂ

40 A

Motor trapă (geam)

E-SHIFTER1

30 A

Unitate de control SBW (Schimbare electronică)

TRAILER1

50 A

Modul remorcă

IEB3

60 A

Unitate IEB

B+3

50 A

Bloc de joncțiune ICU (modul panou de instrumente)

TRAILER2

20 A

Modul remorcă

BATERIE C/VENTILATOR

15 A

[HEV] Releu baterie C/ventilator (Releu baterie C/ventilator)

OPCU

20 A

OPU

HPCU1

10 A

HPCU (Hybrid Power Control Unit - Unitate de control putere hibrid)

POMPĂ COMBUSTIBIL

20 A

Releu pompă combustibil

BLOCARE DE SIGURANȚĂ PENTRU COPII

15 A

Bloc de joncțiune PCB (releu blocare/deblocare siguranță pentru copii)

SUFLANTĂ

50 A

Releu ventilator

B+4

50 A

[HEV] Bloc de joncțiune ICU (Siguranță - AMP, ÎNCĂLZIRE SCAUNE (FAȚĂ), GEAM ELECTRIC (DREAPTA), PLIERE SCAUNE RÂNDUL 2 (STÂNGA))

[PHEV] Bloc de joncțiune ICU (Siguranță - AMP, OBC, ÎNCĂLZIRE SCAUNE (FAȚĂ), IG3 1, GEAM ELECTRIC (DREAPTA), PLIERE SCAUNE RÂNDUL 2 (STÂNGA))

B+1

40 A

[HEV] Bloc joncțiune ICU (Siguranță - DESCHIDERE PORTIERĂ PORTBAGAJ, BLOCARE PORTIERĂ, MULTIMEDIA 1, ÎNCĂLZITOR SCAUN (SPATE DREAPTA), MEMORIE, MODUL 9, IBU 2, AIRBAG 2, COMUTATOR FRÂNĂ, releu de închidere pe termen lung)

[PHEV] Bloc de joncțiune ICU (Siguranță - DESCHIDERE HAION, BLOCARE PORTIERE, ÎNCĂLZIRE SCAUN (SPATE DREAPTA), MEMORIE, PORNIRE, MODUL 9, IBU 2, AIRBAG 2, COMUTATOR FRÂNĂ, releu de închidere pe termen lung)

GESTIONARE BATERIE

10 A

Modul control BMS (Battery Management System)

4WD

20 A

4WD (tracțiune integrală), ECU (unitate de control electronică)

TCU

15 A

TCM (Modul control transmisie)

AMS

10 A

Senzor baterie

E-SHITER2

10 A

Unitate de control SBW (Schimbare electronică)

EWP1

10 A

Pompă electronică de apă

OGLINDĂ ÎNCĂLZITĂ

10 A

[HEV] Panou de control climatizare față, modul de control climatizare față, compresor electronic aer condiționat, bloc de joncțiune compartiment motor (releul nr. 1 încălzire PTC, releul nr. 2 încălzire PTC, releu suflantă)

[PHEV] Oglindă exterioară electrică șofer/pasager, panou de comandă climatizare față

A/C1

10 A

Nu se utilizează

Parbriz cu încălzire 1

50 A

Nu se utilizează

Parbriz cu încălzire 2

50 A

Nu se utilizează
Bloc PCB

Nume siguranță

Simbol

Putere siguranță

Circuit protejat

IG2

40 A

Releu contact 2

IG1

40 A

Releu contact 1, releu ACC

WIPER2

7,5 A

IBU (Unitate control integrat caroserie)

SENSOR6

20 A

Senzor oxigen (jos)

SENSOR1

20 A

Bobină de aprindere nr. 1/nr. 2/nr. 3/nr. 4

SENSOR8

10 A

OPU

ECU2

10 A

ECM (Modul control motor), Actuator CVVD

SENSOR5

10 A

Bloc de joncțiune compartiment motor (releul pompei de carburant)

HPCU2

10 A

HPCU (Hybrid Power Control Unit - Unitate de control putere hibrid)

EWP2

10 A

Pompă electronică de apă, Pompă electronică de apă (HEV (vehicul electric hibrid))

SENSOR9

20 A

Nu se utilizează

SENSOR3

20 A

ECM (Modul control motor)

SENSOR2

15 A

Pompă de purjare activă

WIPER1

30 A

Motor ștergător față, Releu ștergător față (coborât)

ȘTERGĂTOR SPATE

15 A

Releu ștergător spate, motor ștergător spate

CLAXON

15 A

Releu claxon

A/C

10 A

Nu se utilizează

B/A HORN

15 A

Releu claxon alarmă antifurt

E-SHIFTER3

7,5 A

Unitate de control SBW (Schimbare electronică)

TCU2

10 A

TCM (Modul control transmisie)

SENSOR4

10 A

[HEV] Valvă electromagnetică de control al curățării, supapă de control ulei #1/#2 (admisie/evacuare), valvă electromagnetică pompă de ulei, RCV (control valvă de recirculare), valvă electromagnetică de control, motor ventilator

[PHEV] Valvă electromagnetică de control purjare, valvă de control ulei #1/#2 (admisie/evacuare), valvă electromagnetică pompă de ulei, valvă electromagnetică de control RCV (control valvă de recirculare), ELCM (modul verificare scurgeri evap.)

SENSOR7

15 A

Senzor oxigen (sus)

ECU1

15 A

ECM (Modul control motor)

ECU3

20 A

ECM (Modul control motor)

ABS4

7,5 A

Unitate IEB

PRIZĂ DE CURENT2

20 A

Priză consolă spate

PRIZĂ DE CURENT1

20 A

Priză portbagaj
Releu

Consultați tabelul următor pentru tipul de releu.

Nume releu

Tip

Releu pompă combustibil

MICRO

Releu baterie C/Ventilator

MICRO

Releu încălzire PTC nr. 1

MICRO

Releu claxon alarmă/B

MICRO

Releu încălzire PTC nr. 2

MICRO

Releu ventilator

MICRO

Releu încălzire spate

MINI

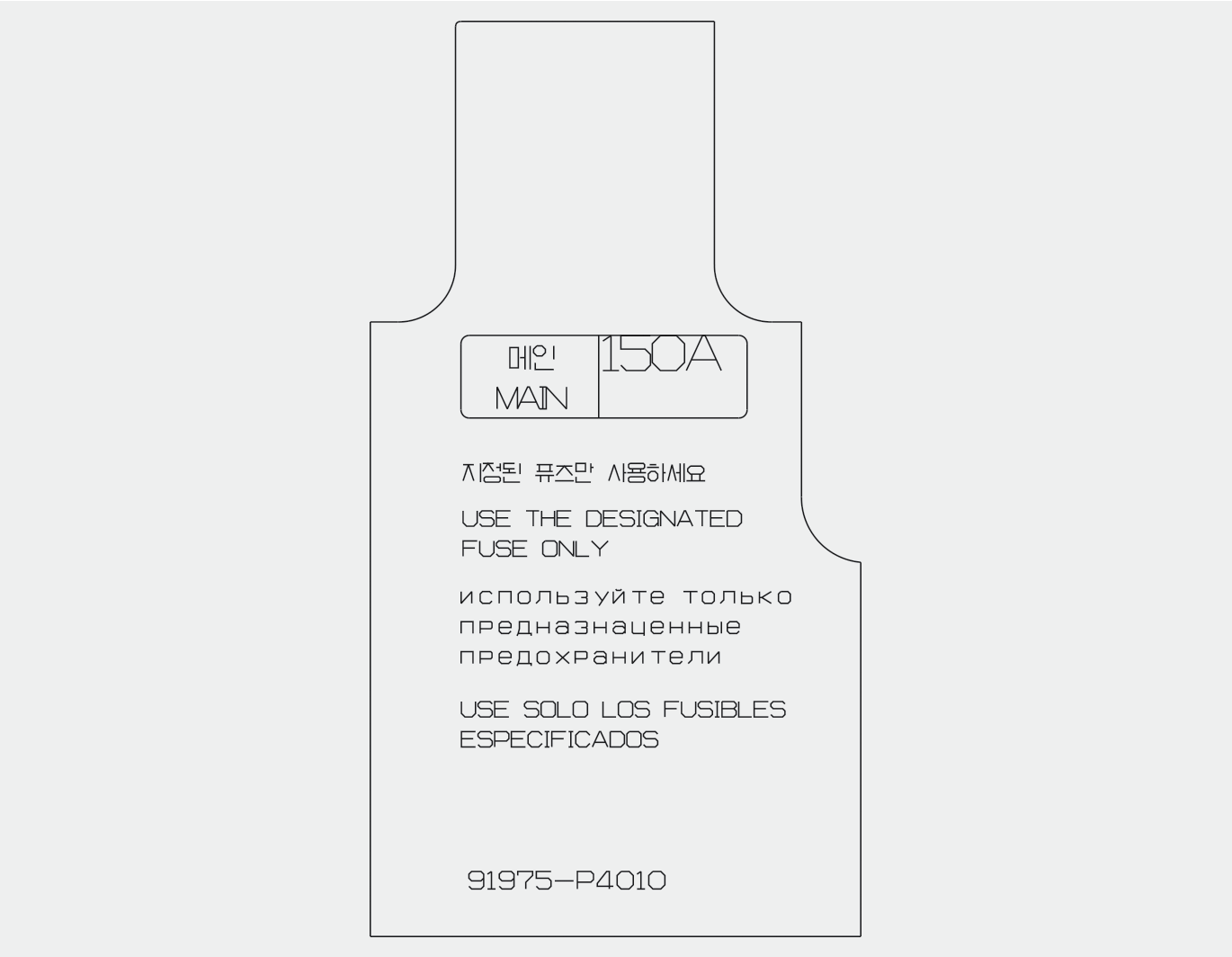

Panou de siguranțe în compartimentul motorului (capac borne baterie)
