Panneau à fusibles du compartiment moteur
OOV075014

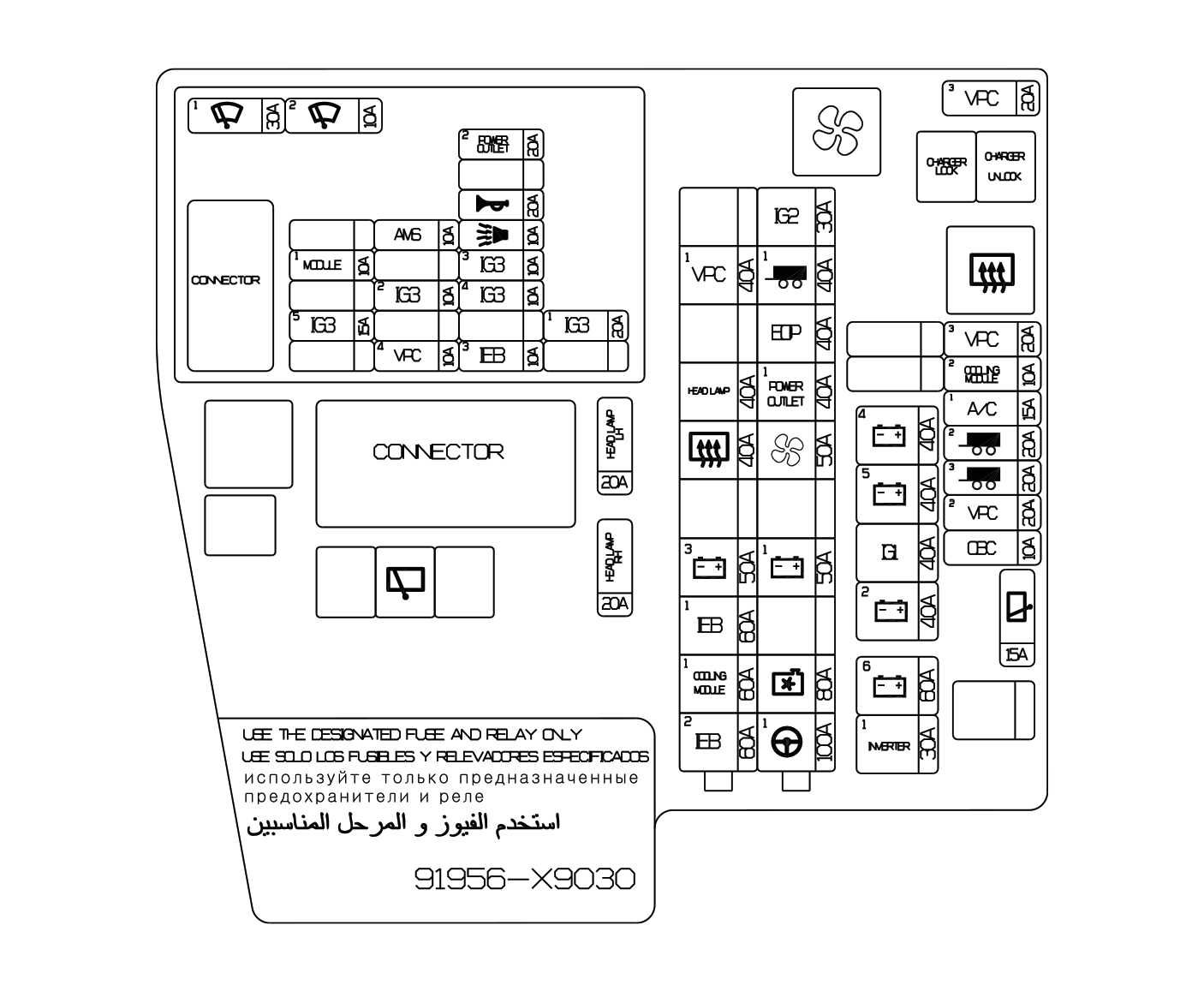

OOV075036

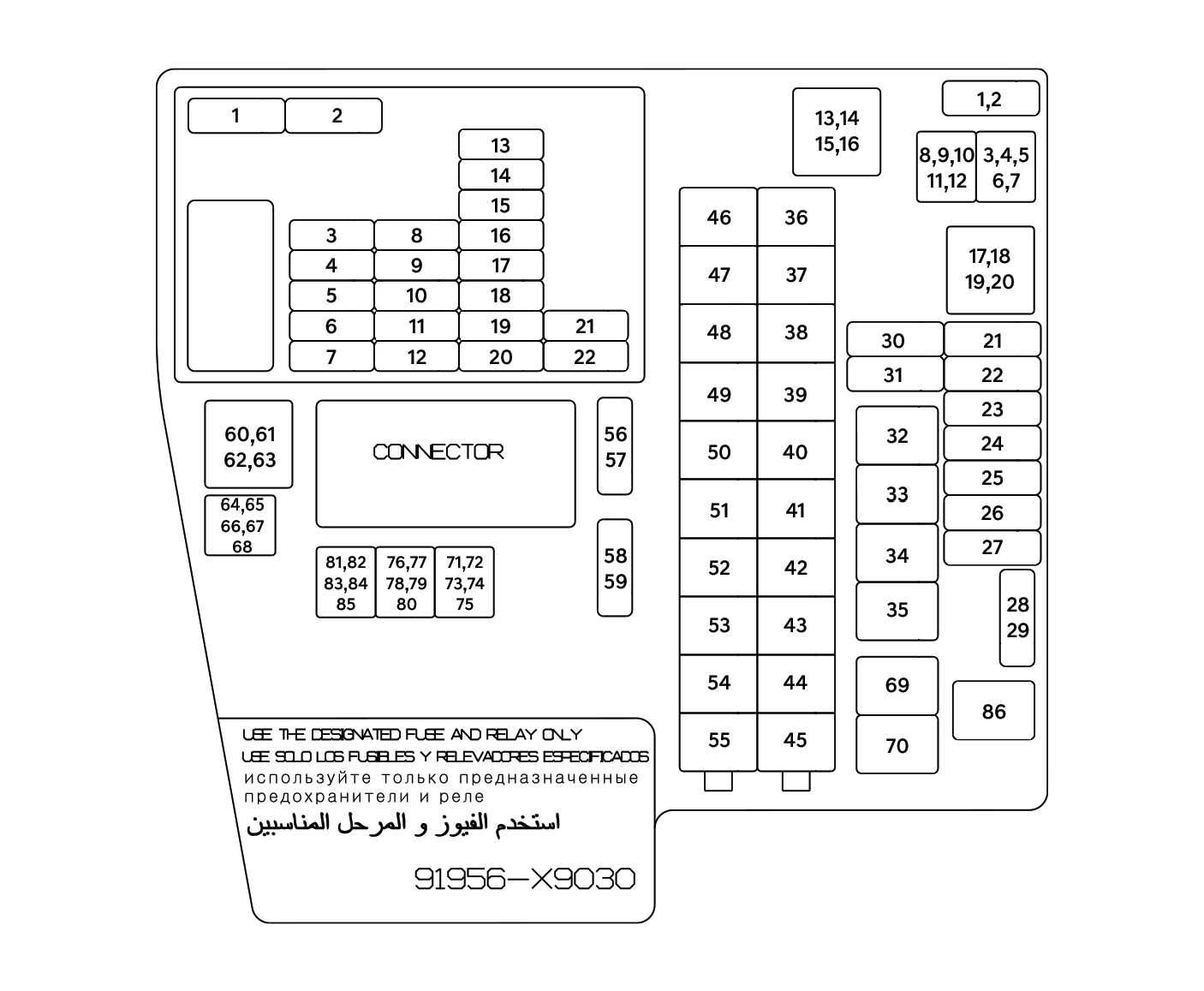

OOV075049L

Circuit (bloc de jonction E/R)

Type

Nom

Disposition

Note

Circuit protégé

FUSIBLE AUTORÉARMABLE 1

MDPS1

45

MULTI 100A

Unité MDPS (Unité de direction assistée électrique)

COOLING FAN

44

MULTI 80A

Moteur de ventilateur de refroidissement

SPARE

43

MULTI 50A

Non utilisé

B+1

42

MULTI 50A

Bloc de jonction PDC (IPS1, IPS2, IPS3, IPS4, IPS5, IPS6, IPS7)

SPARE

41

MULTI 50A

Non utilisé

BLOWER

40

MULTI 50A

Blower Relay

POWER OUTLET1

39

MULTI 40A

Power Outlet Relay

EOP

38

MULTI 40A

EOP arrière (Pompe à huile électrique)

TRAILER1

37

MULTI 40A

REMORQUE

IG2

36

MULTI 30A

Bloc PCB (Relais IG2)

FUSIBLE AUTORÉARMABLE 2

IEB2

55

MULTI 60A

IEB_UNIT (Frein électronique intégré)

COOLING MODULE1

54

MULTI 60A

Conducteur de liquide de refroidissement

IEB1

53

MULTI 60A

IEB_UNIT (Frein électronique intégré)

B+3

52

MULTI 50A

Bloc de jonction PDC (Fusible : CHARGE, POWER TAILGATE, P/SEAT DRIV, P/SEAT PASS, SUNROOF1, SUNROOF2, S/HEATER FRT, COOLING MODULE3, P/WINDOW RH, P/WINDOW LH, ECS, WIRELESS DCU, E-SHIFTER1, USB CHARGER2, MODULE8)

SPARE

51

MULTI 50A

Non utilisé

REAR HEATED

50

MULTI 40A

Rear Heated Relay

HEAD LAMP

49

MULTI 40A

PE_BOX (Fusible : HEAD LAMP LH, HEAD LAMP RH)

SPARE

48

MULTI 40A

Non utilisé

VPC1

47

MULTI 40A

VPC (contrôleur de la plateforme du véhicule)

SPARE

46

MULTI 30A

Non utilisé

MICRO FUSE

VPC3

21

MICRO 20A

VPC (contrôleur de la plateforme du véhicule)

COOLING MODULE2

22

MICRO 10A

Conducteur du système de réfrigérant

A/C1

23

MICRO 15A

DATC (Contrôle automatique de température double)

TRAILER2

24

MICRO 20A

REMORQUE

TRAILER3

25

MICRO 20A

REMORQUE

VPC2

26

MICRO 20A

VPC (contrôleur de la plateforme du véhicule)

OBC

27

MICRO 10A

VCMS (Système de gestion de charge de véhicule), SIGNAL ICCU

SPARE

30

MICRO 20A

Non utilisé

SPARE

31

MICRO 20A

Non utilisé

IG3 9

1,2

MICRO 10A

BMS (Système de gestion de batterie)

WIPER RR

28,29

MICRO 15A

Essuie-glace arrière

HEAD LAMP LH

56,57

MICRO 20A

Module de phare G

HEAD LAMP RH

58,59

MICRO 20A

Module de phare D

S/B M FUSE

B+4

32

S/B M 40A

Bloc de jonction PDC (Relais de verrouillage à long terme, IPS13, Fusible : MULTIMEDIA, MEMORY1, MEMORY2, CHILD LOCK, BRAKE SW, MODULE9, CCU, SBCM DRV, SBCM PASS, DR LOCK, TAILGATE OPEN)

B+5

33

S/B M 40A

Bloc de jonction PDC (Fusible : AMP, BDC, A/BAG2, INVERTER2, BMS S/HEATER RR)

IG1

34

S/B M 40A

Bloc PCB (relais IG1, relais ACC)

B+2

35

S/B M 40A

Bloc de jonction PDC (IPS8, IPS9, IPS11, IPS12)

S/B LP FUSE

B+6

69

S/B LP 60A

Bloc de jonction PDC (Relais IG3, Fusible : HORN, B/ALARM HORN)

INVERTER1

70

S/B LP 30A

Inverter avant

FUSIBLE S/B ET

SPARE

86

S/B ET 60A

Non utilisé

Bloc PCB

Nom du fusible

Disposition

Calibre du fusible

Circuit protégé

IG3 1

FUSE21

MICRO 20A

PDC Junction Block (IG3_6, IG3_7, IG3_8)

IG3 2

FUSE10

MICRO 10A

E-COMP, VCMS (Système de gestion de charge de véhicule)

SPARE

FUSE5

MICRO 15A

Non utilisé

IG3 3

FUSE17

MICRO 10A

Inverter avant, Signal ICCU, Conducteur de liquide de refroidissement, VPC, PE_BOX (IG3_9)

IG3 4

FUSE18

MICRO 10A

Conducteur du système de réfrigérant,

SPARE

FUSE9

MICRO 15A

Non utilisé

IG3 5

FUSE6

MICRO 15A

Ventilateur de refroidissement

AMS

FUSE8

MICRO 10A

Capteur de batterie

MODULE1

FUSE4

MICRO 10A

CDM (Module de porte de charge)

SPARE

FUSE3

MICRO 20A

Non utilisé

HORN

FUSE15

MICRO 20A

HORN

B/ALARM HORN

FUSE16

MICRO 10A

B/ALARM HORN

WIPER1

FUSE1

MICRO 30A

Bloc PCB (Relais principal d'essuie-glace)

WIPER2

FUSE2

MICRO 10A

Essuie-glace avant

POWER OUTLET2

FUSE13

MICRO 20A

Extension USB

SPARE

FUSE14

MICRO 10A

Non utilisé

VPC4

FUSE12

MICRO 10A

VPC (contrôleur de la plateforme du véhicule)

SPARE

FUSE19

MICRO 10A

Non utilisé

SPARE

FUSE7

MICRO 15A

Non utilisé

IEB3

FUSE20

MICRO 10A

IEB_UNIT (Frein électronique intégré)

SPARE

FUSE11

MICRO 10A

Non utilisé

SPARE

FUSE22

MICRO 10A

Non utilisé

Relais

Consultez le tableau suivant pour le type de relais.

Nom du relais

Numéro

TYPE

BLOWER

13, 14, 15, 16

3725 MINI 4P

REAR HEATED

17, 18, 19, 20

3725 MINI 4P

RESERVE

60, 61, 62, 63

3725 MINI 4P

WIPER RR

76, 77, 78, 79, 80

H/C MICRO 4P

CHARGER UNLOCK

3, 4, 5, 6, 7

MICRO 5P

CHARGER LOCK

8, 9, 10, 11, 12

MICRO 5P

RESERVE

81, 82, 83, 84, 85

H/C MICRO 5P

RESERVE

71, 72, 73, 74, 75

H/C MICRO 5P

RESERVE

64, 65, 66, 67, 68

H/C MICRO 5P
