Zekeringkast bestuurderszijde
OOV075012

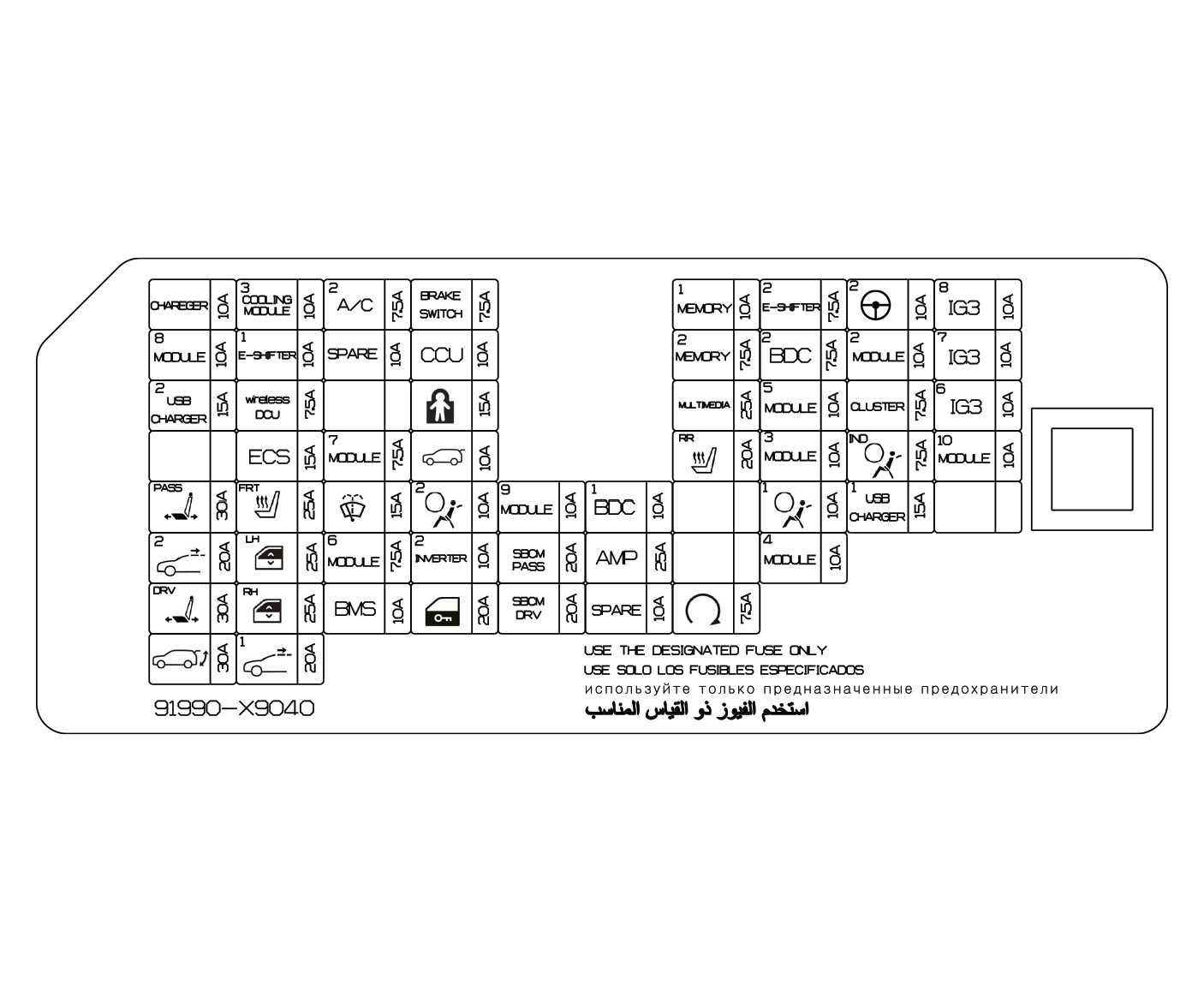

OOV075035

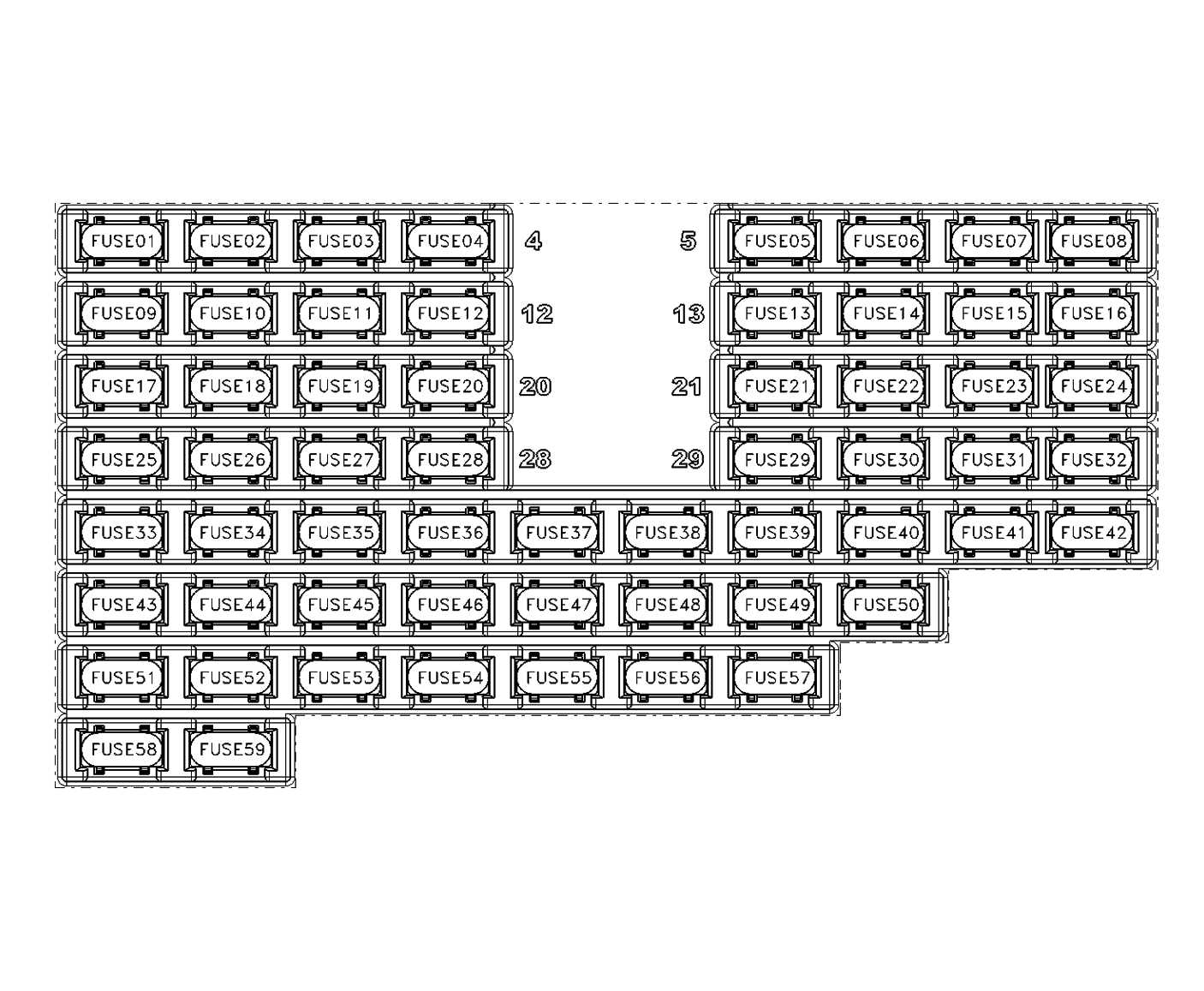

OOV075046L

Verbindingsblok PDC

Naam

Indeling

Beoordeling

Beveiligd circuit

CHARGER

FS01

10 A

PE_BOX (oplader relais centrale portiervergrendeling/-ontgrendeling)

COOLING MODULE3

FS02

10 A

Bestuurder van koelsysteem

A/C2

FS03

7,5 A

DATC (dubbele automatische temperatuurregeling) verwarming vooraan

BRAKE SWITCH

FS04

7,5 A

BDC (Body Domain Controller: ECU), remlichtschakelaar

MEMORY1

FS05

10 A

CCNC-toetsenbord, USB-extensie, ADAS-unit (parkeren), ADP (Akoestisch ontwerpprocessor), Radar achterhoek LH/RH, consoleextensie

E-SHIFTER2

FS06

7,5 A

SBW (Shift-By-Wire)

MDPS2

FS07

10 A

R-MDPS

IG3 8

FS08

10 A

Voorportierverlenging (DRIV / PASS), achteromvormer, achter EOP (elektrische oliepomp)

MODULE8

FS09

10 A

SAL (Slimme sfeerverlichting)

E-SHIFTER1

FS10

10 A

SBW (Shift-By-Wire)

SPARE

FS11

10 A

Niet in gebruik

CCU

FS12

10 A

CCU (Central Communication Unit)

MEMORY2

FS13

7,5 A

ETCS (elektronisch tolheffingssysteem), instrumentenpaneel, DATC (dubbele automatische temperatuurregeling), verwarmingsregeling voor, head-up display, BDC (Body Domain Controller: ECU), Ingebouwde camera

BDC2

FS14

7,5 A

BDC (Body Domain Controller: ECU)

MODULE2

FS15

10 A

CCU (Central Communication Unit), DCU (Data Connectivity Unit)

IG3 7

FS16

10 A

Consoleuitbreiding, V2L_SIG (Signaal van auto naar last), achterportieruitbreiding (LH/RH), verwarmingselement PTC (Positive Temperature Coefficient), DATC (Double Automatic Temperatuurregeling), verwarmingselement voor, PM_SNSR, INCAR SNSR, CCNC (Connected Car Navigation Cockpit)

USB CHARGER2

FS17

15 A

Niet in gebruik

Wireless DCU

FS18

7,5 A

DCU (Data Connectivity Unit)

RESERVE

FS19

15 A

Niet in gebruik

CHILD LOCK

FS20

15 A

Elektrische kinderslotvergrendeling/-ontgrendeling links/rechts achterportier

MULTIMEDIA

FS21

25 A

CCNC (Connected Car Navigation Cockpit)

MODULE5

FS22

10 A

CDU (verwarmings- en ventilatiesysteem), crashpad (elektrisch bedienbare hendel koplamp), ECM (Elektrochromatische binnenspiegel), CCNC (Connected Car Navigation Cockpit), ICC_UNIT (In Cabin Cam_UNIT), ingebouwde camera, SAL (Slimme sfeerverlichting), ICMU (IN CABIN MONITORING UNIT), stoelverstelling voor (DRIV/PASS), AMP (versterker), consoleuitbreiding, ADP (Acoustic Design Processor), koplamp (LH/RH)

CLUSTER

FS23

7,5 A

Cluster, head up-display

IG3 6

FS24

10 A

CCU (Central Communication Unit)

RESERVE

FS25

20 A

Niet in gebruik

ECS

FS26

15 A

ECS (Elektronisch gestuurde ophanging)

MODULE7

FS27

7,5 A

Consoleextensie

TAILGATE OPEN

FS28

10 A

ACHTERKLEPVERGRENDELING

S/HEATER RR

FS29

20 A

Achterstoel LH

MODULE3

FS30

10 A

M_F_SW (WASHER)

A/BAG IND

FS31

7,5 A

OHCL (Bovenkop consolelamp)

MODULE10

FS32

10 A

BDC (Body Domain Controller), CCNC (Connected Car Navigation Cockpit), CCU (Central Communication Unit), CCNC Keyboard, DCU (Data Connectivity Unit), AMP (Amplifier), ADP (Acoustic Design Processor), ADAS Unit (parkeren), PE_BOX (Stroomuitgangsrelais)

P/SEAT PASS

FS33

30 A

Verlengstuk van voorstoel (PASS)

S/HEATER FRT

FS34

25 A

Verlengstuk van voorstoel (DRIV)

WASHER

FS35

15 A

M_F_SW (WASHER)

AIR BAG2

FS36

10 A

ISCM (GEÏNTEGREERDE VEILIGHEIDSREGELMODULE)

MODULE9

FS37

10 A

ICC_UNIT (In Cabin Cam_UNIT), OHCL (Bovenkop consolelamp), Leeslampje, interieurverlichting, zonneklep SW, stoelverstelling voor (DRIV/PASS), PTGM (Vermogensachterklepmodule), ICMU (IN CABINE GEMONITEERDE UNIT), consoleuitbreiding, voorportieruitbreiding, buitenhandgreep voorportier (DRIV/PASS)

BDC1

FS38

10 A

BDC (Body Domain Controller)

RESERVE

FS39

7,5 A

Niet in gebruik

AIR BAG1

FS40

10 A

ISCM (GEÏNTEGREERDE VEILIGHEIDSREGELMODULE), ODS (Detectiesysteem voor Arbeiden)

USB CHARGER1

FS41

15 A

Verlengstuk voorstoel (DRIV/PASS), USB-verlengstuk

RESERVE

FS42

10 A

Niet in gebruik

SUNROOF2

FS43

20 A

Schuifdakmotor

P/WINDOW LH

FS44

25 A

Elektrisch bediende ruit SW_Handmatig-ACHTER LH, Elektrisch bediende ruit met klembeveiliging ECU-ACHTER LH, Uitbreiding achterportier (LH), Elektrisch bediende ruit met klembeveiliging ECU-DRIV (LHD), Uitbreiding voorportier PASS (RHD), Elektrisch bediende ruit met klembeveiliging ECU-PASS (RHD)

MODULE6

FS45

7,5 A

BDC (Body Domain Controller)

INVERTER2

FS46

10 A

Omvormer achterzijde

SBCM PASS

FS47

20 A

Bedieningsmodule in lichaamszone aan voorpassagierszijde

AMP

FS48

25 A

AMP (versterker)

RESERVE

FS49

20 A

Niet in gebruik

MODULE4

FS50

10 A

ADAS Aandrijving ECU, voorzichtcamera, ECS (Electronische regelophanging), hoekradar achter (LH/RH), ADAS-unit (parkeren), omvormer achterzijde, hoekradar voor, radar voor

P/SEAT DRV

FS51

30 A

Verlengstuk voorstoel (DRIV)

P/WINDOW RH

FS52

25 A

Elektrisch bedienbare ruit SW_Handmatig-ACHTER RH, Elektrisch bedienbare ruit ECU-ACHTER RH, Uitbreiding achterportier (rechts), elektrisch bedienbare ruit, ECU-DRIV (rechts), voorportieruitbreiding-PASS (links), elektrisch bedienbare ruit, ECU-PASS (links)

BMS

FS53

10 A

BMS (batterijbeheersysteem)

DOOR LOCK

FS54

20 A

Vergrendeling bestuurders-/passagiersportier, vergrendeling achterportier

SBCM DRV

FS55

20 A

Bedieningsmodule in lichaamszone aan bestuurderszijde

SPARE

FS56

10 A

Niet in gebruik

START

FS57

7,5 A

VPC (Vehicle Platform Controller), BDC (Body Domain Controller)

POWER TAILGATE

FS58

30 A

Motor elektrische achterklep

SUNROOF1

FS59

20 A

Schuifdakmotor
