Zekeringkast motorruimte
OOV075014

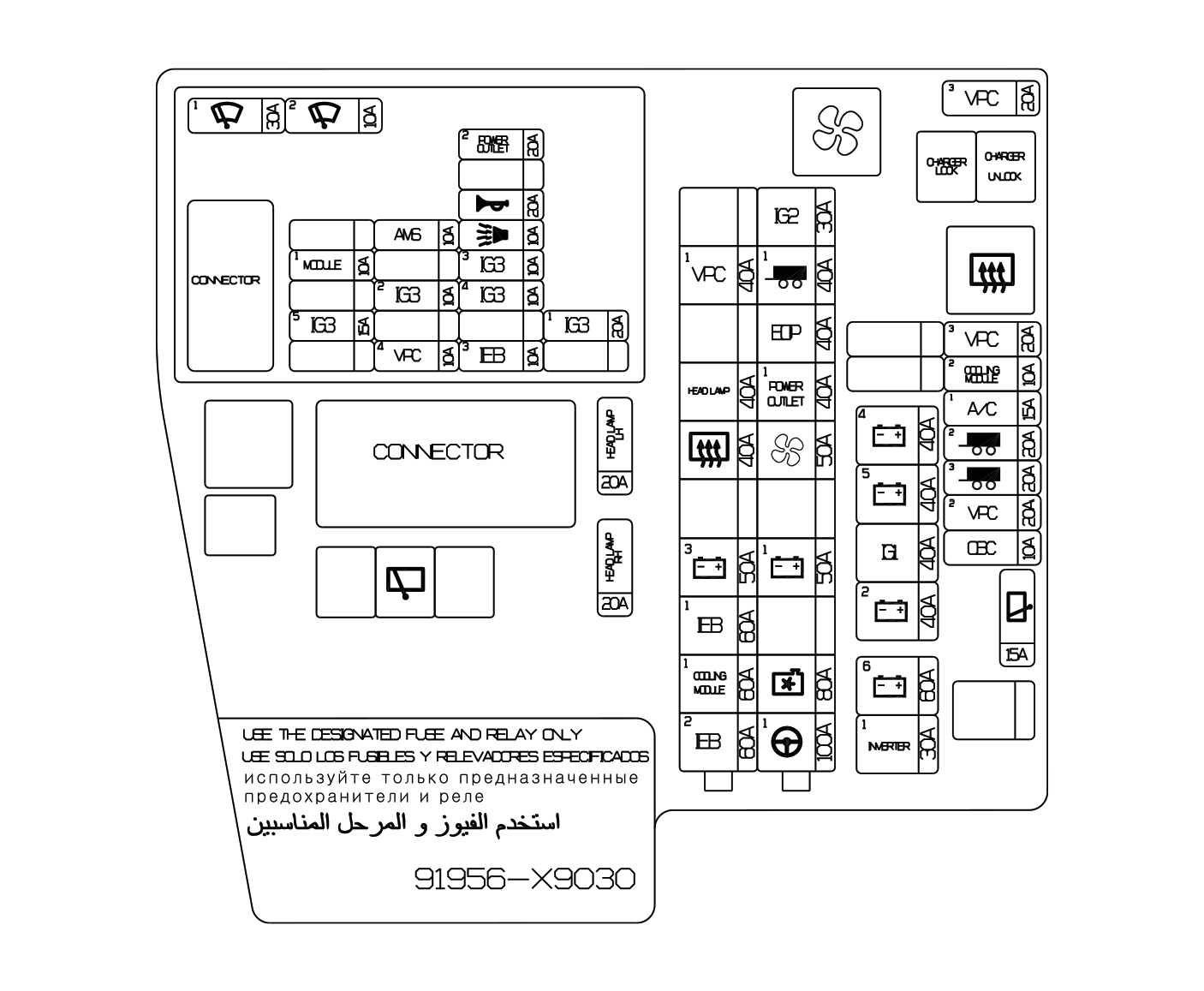

OOV075036

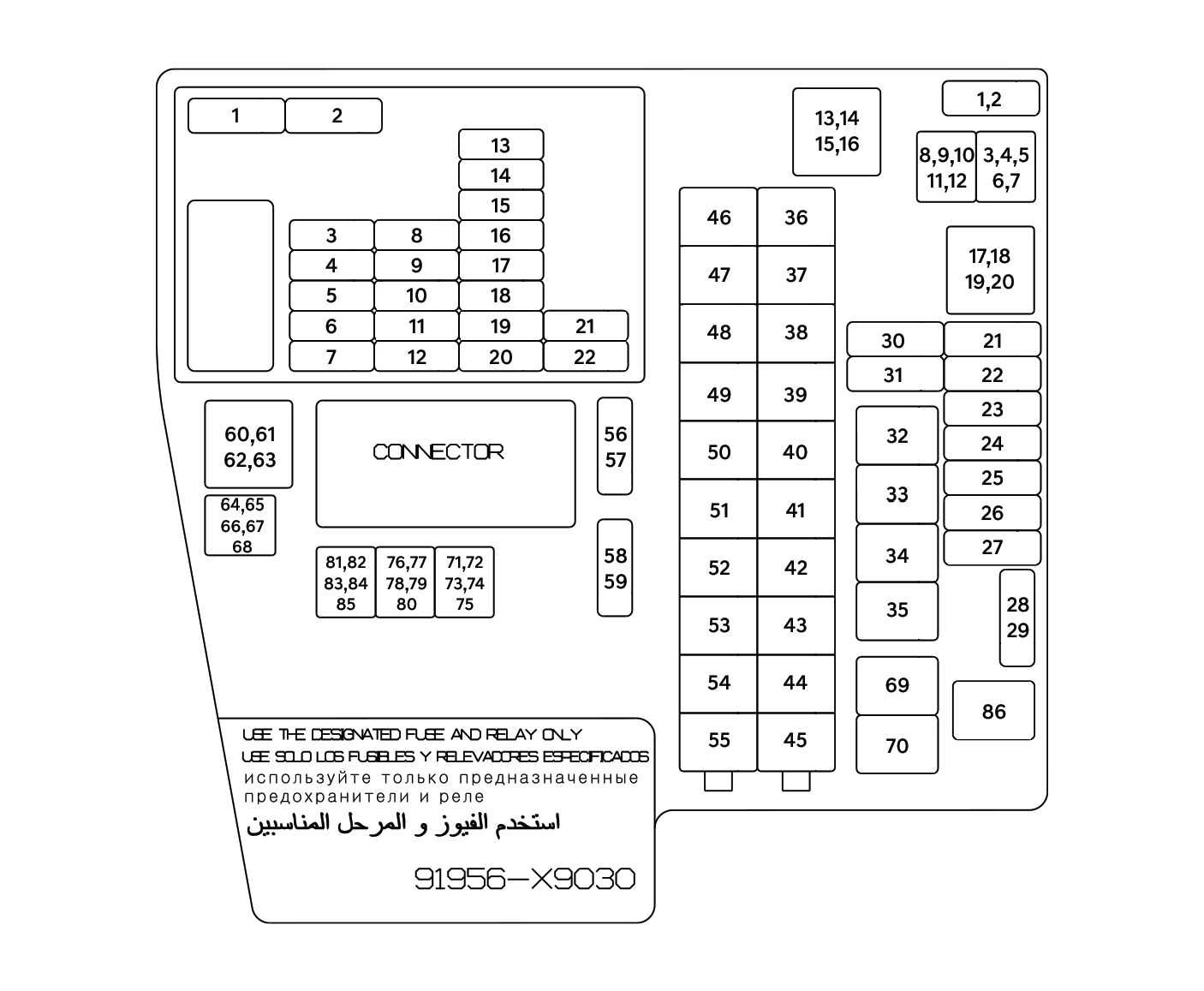

OOV075049L

Circuit (P/R-verbindingsblok)

Type

Naam

Indeling

Beoordeling

Beveiligd circuit

MULTI FUSE-1

MDPS1

45

MULTI 100 A

MDPS-eenheid (module elektrische stuurbekrachtiging)

COOLING FAN

44

MULTI 80 A

Motor koelventilator

SPARE

43

MULTI 50 A

Niet in gebruik

B+1

42

MULTI 50 A

Verbindingsblok PDC (IPS1,IPS2,IPS3,IPS4,IPS5,IPS6,IPS7)

SPARE

41

MULTI 50 A

Niet in gebruik

BLOWER

40

MULTI 50 A

Blower Relay

POWER OUTLET1

39

MULTI 40 A

Relais 12 V-aansluiting

EOP

38

MULTI 40 A

Achterste EOP (elektrische oliepomp)

TRAILER1

37

MULTI 40 A

TRAILER

IG2

36

MULTI 30 A

PCB-blok (IG2-relais)

MULTI FUSE-2

IEB2

55

MULTI 60 A

IEB_UNIT (Geïntegreerde elektronische rem)

COOLING MODULE1

54

MULTI 60 A

Koelvloeistofaandrijving

IEB1

53

MULTI 60 A

IEB_UNIT (Geïntegreerde elektronische rem)

B+3

52

MULTI 50 A

Verbindingsblok PDC (Zekering: OPLADEN, ELEKTRISCHE ACHTERKLEP, BESTUURDERSSTOEL (ELEKTRISCH), PASSAGIERSSTOEL (ELEKTRISCH), ZONNEDAKE 1, ZONNEDAKE 2, STUVERWARMING VOOR, KOELMODULE 3, ELEKTRISCH RAAM RECHTS, ELEKTRISCH RAAM LINKS, ECS, DRAADLOZE DCU, E-SHIFTER 1, USB-OPLADER 2, MODULE 8)

SPARE

51

MULTI 50 A

Niet in gebruik

REAR HEATED

50

MULTI 40 A

Relais achterruitverwarming

HEAD LAMP

49

MULTI 40 A

PE_BOX (Zekering: KOPLAMP LH, KOPLAMP RH)

SPARE

48

MULTI 40 A

Niet in gebruik

VPC1

47

MULTI 40 A

VPC (Vehicle Platform Controller)

SPARE

46

MULTI 30 A

Niet in gebruik

MICRO-ZEKERING

VPC3

21

MICRO 20 A

VPC (Vehicle Platform Controller)

COOLING MODULE2

22

MICRO 10 A

Bestuurder van koelsysteem

A/C1

23

MICRO 15 A

DATC (Dual Automatic Temperature Control)

TRAILER2

24

MICRO 20 A

TRAILER

TRAILER3

25

MICRO 20 A

TRAILER

VPC2

26

MICRO 20 A

VPC (Vehicle Platform Controller)

OBC

27

MICRO 10 A

VCMS (Oplaadbeheersysteem van auto), ICCU-signaal

SPARE

30

MICRO 20 A

Niet in gebruik

SPARE

31

MICRO 20 A

Niet in gebruik

IG3 9

1,2

MICRO 10 A

BMS (batterijbeheersysteem)

WIPER RR

28,29

MICRO 15 A

Achterruitenwisser

HEAD LAMP LH

56,57

MICRO 20 A

Koplampmodule links

HEAD LAMP RH

58,59

MICRO 20 A

Koplampmodule rechts

ZEKERING S/B M

B+4

32

S/B M 40 A

PDC-aansluitblok (langetermijnvergrendelingsrelais, IPS13, zekering: MULTIMEDIA, GEHEUGEN 1, GEHEUGEN 2, KINDERSLOT, REMSYSTEEM SW, MODULE 9, CCU, SBCM DRV, SBCM PASS, DR SLOT, ACHTERKLEP OPEN)

B+5

33

S/B M 40 A

Verbindingsblok PDC (Zekering: AMP, BDC, A/BAG2, OMVORMER2, BMS S/HEATER RR)

IG1

34

S/B M 40 A

PCB-blok (IG1-relais, ACC-relais)

B+2

35

S/B M 40 A

PDC-aansluitblok (IPS8,IPS9,IPS11,IPS12)

S/B LP ZEKERING

B+6

69

S/B LP 60 A

Verbindingsblok PDC (IG3 Relais, Zekering: CLAXON, B/ALARMCLAXON)

INVERTER1

70

S/B LP 30 A

Omvormer voorzijde

ZEKERING S/B ET

SPARE

86

S/B ET 60 A

Niet in gebruik

PCB-blok

Naam zekering

Indeling

Stroomsterkte zekering

Beveiligd circuit

IG3 1

FUSE21

MICRO 20 A

Verbindingsblok PDC (IG3_6, IG3_7, IG3_8)

IG3 2

FUSE10

MICRO 10 A

E-COMP, VCMS (Oplaadbeheersysteem van auto)

SPARE

FUSE5

MICRO 15 A

Niet in gebruik

IG3 3

FUSE17

MICRO 10 A

Omvormer voorzijde, ICCU-signaal, koelvloeistofdriver, VPC, PE_BOX (IG3_9)

IG3 4

FUSE18

MICRO 10 A

Koelsysteemdriver,

SPARE

FUSE9

MICRO 15 A

Niet in gebruik

IG3 5

FUSE6

MICRO 15 A

Koelventilator

AMS

FUSE8

MICRO 10 A

Batterijsensor

MODULE1

FUSE4

MICRO 10 A

CDM (Portiermodule van oplader)

SPARE

FUSE3

MICRO 20 A

Niet in gebruik

HORN

FUSE15

MICRO 20 A

HORN

B/ALARM HORN

FUSE16

MICRO 10 A

B/ALARM HORN

WIPER1

FUSE1

MICRO 30 A

PCB-blok (hoofdrelais ruitenwisser)

WIPER2

FUSE2

MICRO 10 A

Ruitenwissers voorzijde

POWER OUTLET2

FUSE13

MICRO 20 A

USB-extensie

SPARE

FUSE14

MICRO 10 A

Niet in gebruik

VPC4

FUSE12

MICRO 10 A

VPC (Vehicle Platform Controller)

SPARE

FUSE19

MICRO 10 A

Niet in gebruik

SPARE

FUSE7

MICRO 15 A

Niet in gebruik

IEB3

FUSE20

MICRO 10 A

IEB_UNIT (Geïntegreerde elektronische rem)

SPARE

FUSE11

MICRO 10 A

Niet in gebruik

SPARE

FUSE22

MICRO 10 A

Niet in gebruik

Relais

Zie de volgende tabel voor het relaistype.

Naam relais

Nummer

TYPE

BLOWER

13, 14, 15, 16

3725 MINI 4P

REAR HEATED

17, 18, 19, 20

3725 MINI 4P

RESERVE

60, 61, 62, 63

3725 MINI 4P

WIPER RR

76, 77, 78, 79, 80

H/C MICRO 4P

CHARGER UNLOCK

3, 4, 5, 6, 7

MICRO 5P

CHARGER LOCK

8, 9, 10, 11, 12

MICRO 5P

RESERVE

81, 82, 83, 84, 85

H/C MICRO 5P

RESERVE

71, 72, 73, 74, 75

H/C MICRO 5P

RESERVE

64, 65, 66, 67, 68

H/C MICRO 5P
