Description du panneau de fusibles/relais
Cette section concerne l'étiquette indiquant le nom et la capacité des fusibles/relais.
Bien que les descriptions des panneaux de fusibles figurant dans ce manuel soient exactes au moment de l'impression, il se peut que certaines d'entre elles ne s'appliquent pas à votre véhicule.

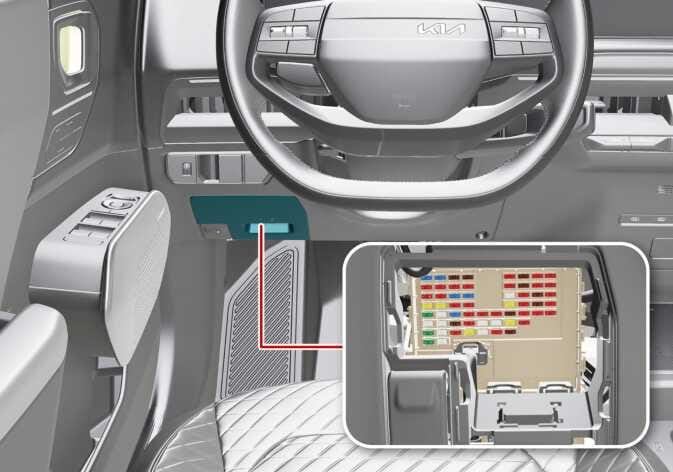

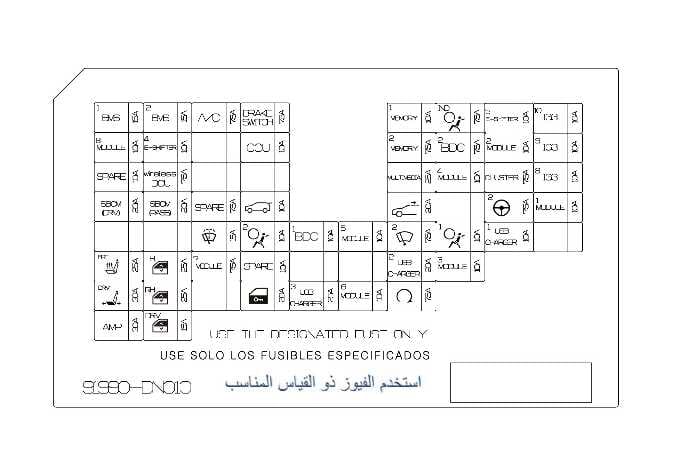

Panneau de fusibles côté conducteur
 N_QVe27_B12_024_1_E |
|
NUMÉRO DE FUSIBLE |
Nom du fusible |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
FUSE01 |
BMS1 |
15A |
BMS (Système de gestion de batterie) |
|
FUSE02 |
BMS2 |
15A |
BMS (Système de gestion de batterie) |
|
FUSE03 |
A/C |
7,5A |
ATCU (contrôle de la température de l’air) Contrôleur ATCU |
|
FUSE04 |
BRAKE SWITCH |
7,5A |
BDC (Contrôleur de domaine de carrosserie) Contacteur de feu de stop |
|
FUSE05 |
MEMORY1 |
10A |
COMBINÉ SAL (éclairage ambiant intelligent) WPC (chargeur sans-fil) ATCU (contrôle de la température de l’air) Contrôleur ATCU MKBD (Clavier multimédia) BDC (Contrôleur de domaine de carrosserie) ECU de stationnement ADAS (ECU de stationnement du système avancé d’assistance au conducteur) |
|
FUSE06 |
A/BAG IND |
7,5A |
PAB IND (Témoin d'airbag passager) |
|
FUSE07 |
E-SHIFTER5 |
10A |
Levier SBW (levier de changement de vitesse électrique) |
|
FUSE08 |
IG3 10 |
10A |
CHARGEUR USB DE SIÈGE (COND) CHARGEUR USB DE SIÈGE (PASS) Commutateur de garniture de porte (COND) Commutateur de garniture de porte (PASS) V2L CONSOLE ARD |
|
FUSE09 |
MODULE8 |
10A |
CDM (Module de volet de charge) ICMU (Unité de surveillance habitacle) ICMU Rétroviseur intérieur OBD (Diagnostic embarqué) Capteur de pluie |
|
FUSE10 |
E-SHIFTER4 |
10A |
Levier SBW (levier de changement de vitesse électrique) |
|
FUSE11 |
RESERVE |
10A |
Non utilisé |
|
FUSE12 |
CCU |
10A |
CCU (Unité centrale de communication) |
|
FUSE13 |
MEMORY2 |
7,5A |
ATCU (Contrôle de la température de l’air) Contrôleur ATCU MKBD (Clavier multimédia) ccNC (Interface de navigation de voiture connectée) BDC (Contrôleur de domaine de carrosserie) ECU de stationnement ADAS (ECU de stationnement du système avancé d’assistance au conducteur) |
|
FUSE14 |
BDC2 |
7,5A |
BDC (Contrôleur de domaine de carrosserie) |
|
FUSE15 |
MODULE2 |
10A |
Commutateur de vitre électrique COND CCU (Unité centrale de communication) Commutateur de feu stop |
|
FUSE16 |
IG3 9 |
10A |
CCU (Unité centrale de communication) CDM (Module de volet de charge) |
|
FUSE17 |
SPARE |
10A |
SPARE |
|
FUSE18 |
wireless DCU |
7,5A |
DCU (Unité de Connectivité de Données) |
|
FUSE19 |
RESERVE |
15A |
Non utilisé |
|
FUSE20 |
RESERVE |
15A |
Non utilisé |
|
FUSE21 |
MULTIMEDIA |
25A |
ccNC (Interface de navigation de voiture connectée) |
|
FUSE22 |
MODULE4 |
10A |
Rétroviseur intérieur OBD (diagnostic embarqué) WPC (chargeur sans-fil) ccNC (Interface de navigation de voiture connectée) SAL (éclairage d’ambiance intelligent) CDU (unité d’affichage de climatisation) ICMU (unité de surveillance habitacle) Commutateur de Crash Pad |
|
FUSE23 |
CLUSTER |
7,5A |
CLUSTER |
|
FUSE24 |
IG3 8 |
10A |
CHAUFFAGE PTC ccNC (Interface de navigation de voiture connectée) ATCU (Contrôle de la température de l’air) Contrôleur de Chargeur USB Intégré Actif |
|
FUSE25 |
SBCM DRV |
20A |
SBCM DRV (Module de Contrôle de Zone Latérale de Carrosserie – Côté Conducteur) |
|
FUSE26 |
SBCM PASS |
20A |
SBCM PASS (Module de Contrôle de Zone Latérale de Carrosserie – Côté Passager) |
|
FUSE27 |
SPARE |
7,5A |
SPARE |
|
FUSE28 |
TAILGATE OPEN |
10A |
Actionneur du verrou du hayon |
|
FUSE29 |
SUNROOF |
20A |
Moteur du toit ouvrant |
|
FUSE30 |
RESERVE |
10A |
Non utilisé |
|
FUSE31 |
MDPS2 |
7,5A |
MDPS (direction assistée entraînée par moteur) |
|
FUSE32 |
MODULE1 |
10A |
DCU (Unité de connectivité des données) BDC (Contrôleur de domaine de carrosserie) ccNC (Interface de navigation de voiture connectée) CCU (Unité centrale de communication) |
|
FUSE33 |
RESERVE |
30A |
Non utilisé |
|
FUSE34 |
RESERVE |
25A |
Non utilisé |
|
FUSE35 |
WASHER |
15A |
Moteur de lave-glace |
|
FUSE36 |
AIR BAG2 |
10A |
ISCM (Module de commande de sécurité intégrée) |
|
FUSE37 |
BDC1 |
10A |
UNITÉ UWB (bande ultralarge) MAÎTRE UWB ESCLAVE UWB BDC (Contrôleur de domaine de carrosserie) POIGNÉE TACTILE COND POIGNÉE TACTILE PASS |
|
FUSE38 |
MODULE5 |
10A |
VESS (système de bruit virtuel du moteur) AAF (volet d’air actif) |
|
FUSE39 |
WIPER FRT2 |
7,5A |
Essuie-glace avant |
|
FUSE40 |
AIR BAG1 |
10A |
ISCM (Module de commande de sécurité intégrée) |
|
FUSE41 |
USB CHARGER1 |
10A |
CHARGEUR USB (SIÈGE COND) CHARGEUR USB (SIÈGE PASS) |
|
FUSE42 |
RESERVE |
10A |
Non utilisé |
|
FUSE43 |
S/HEATER FRT |
25A |
Chauffage/ventilation SIÈGE avant |
|
FUSE44 |
P/WINDOW LH |
25A |
Vitres électriques AV/AR GAUCHE |
|
FUSE45 |
MODULE7 |
7,5A |
BDC (Contrôleur de domaine de carrosserie) |
|
FUSE46 |
SPARE |
10A |
SPARE |
|
FUSE47 |
RESERVE |
25A |
Non utilisé |
|
FUSE48 |
RESERVE |
25A |
Non utilisé |
|
FUSE49 |
USB CHARGER2 |
20A |
Chargeur USB |
|
FUSE50 |
MODULE3 |
10A |
ECU de conduite ADAS (ECU de conduite du système avancé d’assistance au conducteur) Radar avant Caméra de vue avant DCU (Unité de connectivité des données) ECU de stationnement ADAS (ECU de stationnement du système avancé d’assistance au conducteur) Radar d’angle arrière Radar d’angle avant |
|
FUSE51 |
P/SEAT DRV |
30A |
Siège Électrique Conducteur |
|
FUSE52 |
P/WINDOW RH |
25A |
Vitres électriques AV/AR DROITE |
|
FUSE53 |
RESERVE |
10A |
Non utilisé |
|
FUSE54 |
DOOR LOCK |
20A |
Actionneur de verrouillage/déverrouillage de porte Actionneur CDM (Module de trappe de charge) |
|
FUSE55 |
USB CHARGER3 |
25A |
CHARGEUR USB (SIÈGE COND) CHARGEUR USB (SIÈGE PASS) |
|
FUSE56 |
MODULE6 |
10A |
Commutateur de vitre électrique COND Siège électrique cond |
|
FUSE57 |
START |
7,5A |
BDC (contrôleur de domaine de carrosserie) VPC (Contrôleur de plateforme de véhicule) |
|
FUSE58 |
AMP |
30A |
Amplificateur EXTerne (HARMAN) |
|
FUSE59 |
P/WINDOW DRV |
15A |
Moteur de vitre électrique COND |

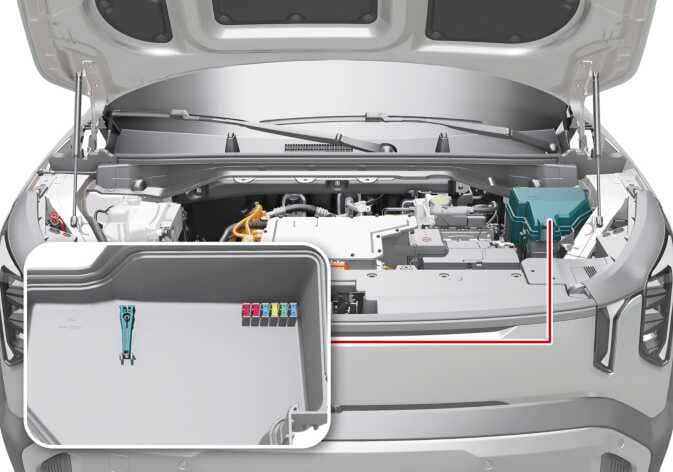

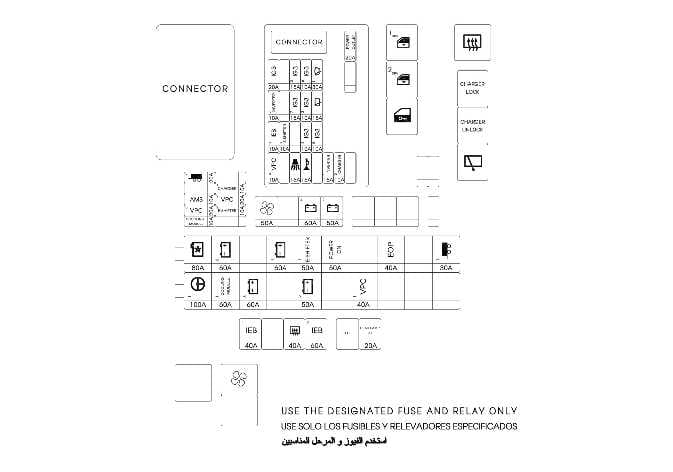

Panneau à fusibles du compartiment moteur
 N_QVe27_B12_025_1_E |
|
Non |
Nom du fusible |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
G14_1_1 |
IEB1 |
S/B LP 40A |
IEB (frein électrique intégré) |
|
G14_1_2 |
RESERVE |
S/B LP 60A |
Non utilisé |
|
G14_1_3 |
REAR HEATED |
S/B LP 40A |
REAR HEATED |
|
G14_1_4 |
IEB2 |
S/B LP 60A |
IEB (frein électrique intégré) |
|
G15_1_1 |
HEAD LAMP LH |
S/B M 20A |
HEAD LAMP LH |
|
G15_1_2 |
HEAD LAMP RH |
S/B M 20A |
HEAD LAMP RH |
|
G13_1_1 |
MDPS1 |
MULTI 100A |
MDPS (direction assistée entraînée par moteur) |
|
G13_1_2 |
COOLING MODULE1 |
MULTI 60A |
MODULE DE REFROIDISSEMENT |
|
G13_1_3 |
B+3 |
MULTI 60A |
PDC (Contrôleur de domaine Power-net) B+ - LISTE DES FUSIBLES : BMS1, P/SEAT DRV, P_WDW DRV, S/HEATER FRT, BMS2, P_WDW LH, P_WDW RH, SBCM DRV, SBCM PASS, DCU, E-SHIFTER4, MODULE8 |
|
G13_1_4 |
RESERVE |
MULTI 60A |
Non utilisé |
|
G13_1_5 |
B+5 |
MULTI 50A |
PDC (Contrôleur de domaine Power-net) B+ - LISTE DES FUSIBLES : MODULE5, AIRBAG2, MODULE6, TOIT OUVRANT, CHARGEUR USB 2 |
|
G13_1_6 |
RESERVE |
MULTI 40A |
Non utilisé |
|
G13_1_7 |
VPC1 |
MULTI 40A |
VPC (contrôleur de la plateforme du véhicule) |
|
G13_1_8 |
RESERVE |
MULTI 40A |
Non utilisé |
|
G13_1_9 |
RESERVE |
MULTI 40A |
Non utilisé |
|
G13_1_10 |
RESERVE |
MULTI 30A |
Non utilisé |
|
G12_1_1 |
COOLING FAN |
MULTI 80A |
COOLING FAN |
|
G12_1_2 |
B+6 |
MULTI 60A |
PE_JB (BLOC PCB) B+ LISTE DE FUSIBLES : IG3_1, IG3_2, IG3_3, IG3_4, IG3_5, IG3_6 |
|
G12_1_3 |
RESERVE |
MULTI 60A |
Non utilisé |
|
G12_1_4 |
B+1 |
MULTI 60A |
PDC (Contrôleur de domaine Power-net) B+ - IPS (Phare, Clignotant avant, Feu stop surélevé, Feu de frein, Feu antibrouillard arrière, Feu intérieur arrière, Eclairage intérieur, Chauffage du volant) |
|
G12_1_5 |
E-SHIFTER1 |
MULTI 50A |
Levier SBW (levier de changement de vitesse électrique) |
|
G12_1_6 |
POWER ON |
MULTI 50A |
PDC (Contrôleur de domaine Power-net) ACC <IG1> PDC (Contrôleur de domaine Power-net) IG1 LISTE DE FUSIBLES : AIRBAG1, A/BAG IND, E-SHIFTER5, CLUSTER, BDC2, MDPS2, MODULE2, MODULE3, MODULE4 <IG2> LISTE FUSIBLES : A/C, WASHER, MODULE7 IPS : Volant haptique <ACC> LISTE DES FUSIBLES : CHARGEUR1 USB, MODULE1 |
|
G12_1_7 |
RESERVE |
MULTI 40A |
Non utilisé |
|
G12_1_8 |
EOP |
MULTI 40A |
EOP (pompe à huile électrique) |
|
G12_1_9 |
RESERVE |
MULTI 40A |
Non utilisé |
|
G12_1_10 |
TRAILER1 |
MULTI 30A |
REMORQUE |
|
G8_1_1 |
TRAILER2 |
MICRO 20A |
REMORQUE |
|
G8_1_2 |
RESERVE |
MICRO 10A |
Non utilisé |
|
G8_2_1 |
RESERVE |
MICRO 10A |
Non utilisé |
|
G8_2_2 |
CHARGER1 |
MICRO 10A |
VERROUILLAGE/DÉVERROUILLAGE CHARGEUR |
|
G8_3_1 |
AMS |
MICRO 10A |
CAPTEUR DE BATTERIE |
|
G8_3_2 |
VPC2 |
MICRO 20A |
VPC (contrôleur de la plateforme du véhicule) |
|
G8_4_1 |
VPC3 |
MICRO 20A |
VPC (contrôleur de la plateforme du véhicule) |
|
G8_4_2 |
E-SHIFTER2 |
MICRO 10A |
Levier SBW (levier de changement de vitesse électrique) |
|
G8_5_1 |
COOLING MODULE2 |
MICRO 10A |
MODULE DE REFROIDISSEMENT |
|
G8_5_2 |
RESERVE |
MICRO 10A |
Non utilisé |
|
G9_1_1 |
BLOWER |
S/B LP 50A |
BLOWER |
|
G9_1_2 |
RESERVE |
S/B LP 60A |
Non utilisé |
|
G9_1_3 |
B+4 |
S/B LP 60A |
PDC (Contrôleur de domaine Power-net) B+ - LISTE DES FUSIBLES : MULTIMEDIA1, MEMORY1, MEMORY2, BDC1, BRAKE SW, CCU, USB_CHARGER3, DR LOCK, TAILGATE OPEN - IPS (LO_ShortTermLoad: SEAT HEATED, SRC, CDU, ADAS_DRV, FRT_C_RADAR) |
|
G9_1_4 |
B+2 |
S/B LP 50A |
PDC (Contrôleur de domaine Power-net) B+ - IPS (Phare, Clignotant avant, Clignotant arrière, Feu arrière extérieur, Feu de frein, Feu de recul) |
|
G10_1_1 |
RESERVE |
S/B M 20A |
Non utilisé |
|
G10_1_2 |
RESERVE |
S/B M 20A |
Non utilisé |
|
G10_1_3 |
RESERVE |
S/B M 20A |
Non utilisé |
|
G7_1_1 |
RESERVE |
MICRO 10A |
Non utilisé |
|
G7_1_2 |
RESERVE |
MICRO 10A |
Non utilisé |
|
G11_1_1 |
RESERVE |
MICRO 10A |
Non utilisé |
|
NUMÉRO DE FUSIBLE |
RESERVE |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
FUSE 1 |
POWER OUTLET |
MICRO 20A |
Prise électrique avant |
|
FUSE 2 |
RESERVE |
MICRO 20A |
Non utilisé |
|
FUSE 3 |
WIPER FRT1 |
MICRO 30A |
Essuie-glace avant |
|
FUSE 4 |
IG3 6 |
MICRO 10A |
VPC (contrôleur de la plateforme du véhicule) |
|
FUSE 5 |
IG3 2 |
MICRO 15A |
EOP (pompe à huile électrique) |
|
FUSE 6 |
RESERVE |
MICRO 20A |
Non utilisé |
|
FUSE 7 |
IG3 1 |
MICRO 20A |
Chauffage PTC ccNC (Interface de navigation de voiture connectée) ATCU (Commande de température d’air) CONT ACTIVE INCAR USB CHARGEUR ATCU (Commande de température d’air) |
|
FUSE 8 |
WIPER RR |
MICRO 15A |
Essuie-glace arrière |
|
FUSE 9 |
IG3 3 |
MICRO 10A |
Sélecteur de vitesses électronique |
|
FUSE 10 |
IG3 7 |
MICRO 15A |
VCMS (système de gestion de charge du véhicule), ICCU (unité de commande de la charge intégrée) |
|
FUSE 11 |
RESERVE |
MICRO 15A |
Non utilisé |
|
FUSE 12 |
INVERTER2 |
MICRO 10A |
INVERTER |
|
FUSE 13 |
IG3 5 |
MICRO 10A |
BMS (Système de gestion de batterie) |
|
FUSE 14 |
IG3 4 |
MICRO 10A |
E_COMP (Compresseur électrique) Module de liquide de refroidissement Ventilateur de refroidissement Module du système de réfrigérant |
|
FUSE 15 |
RESERVE |
MICRO 7,5A |
Non utilisé |
|
FUSE 16 |
E-SHIFTER3 |
MICRO 10A |
Levier SBW (levier de changement de vitesse électrique) |
|
FUSE 17 |
IEB3 |
MICRO 10A |
IEB (frein électrique intégré) |
|
FUSE 18 |
RESERVE |
MICRO 10A |
Non utilisé |
|
FUSE 19 |
CHARGER2 |
MICRO 10A |
VCMS (système de gestion de charge du véhicule), ICCU (unité de commande de la charge intégrée) |
|
FUSE 20 |
INVERTER1 |
MICRO 15A |
INVERTER |
|
FUSE 21 |
RESERVE |
MICRO 10A |
Non utilisé |
|
FUSE 22 |
HORN |
MICRO 15A |
HORN |
|
FUSE 23 |
B/ALARM HORN |
MICRO 15A |
B/ALARM HORN |
|
FUSE 24 |
RESERVE |
MICRO 10A |
Non utilisé |
|
FUSE 25 |
VPC4 |
MICRO 10A |
VPC (contrôleur de la plateforme du véhicule) |
|
NON |
RESERVE |
TYPE |
Capacité |
|---|---|---|---|
|
G16_1_1 |
RESERVE |
3725 MINI 4P |
Non utilisé |
|
G17_1_1 |
BLOWER |
H/C MICRO 4P |
Moteur de soufflante |
|
G17_2_1 |
RESERVE |
H/C MICRO 5P |
Non utilisé |
|
G4_1_1 |
P/WINDOW DRV1 |
H/C MICRO 5P |
P/WINDOW DRV Non Safety Motor (UP) |
|
G4_2_1 |
P/WINDOW DRV2 |
H/C MICRO 5P |
Moteur Non Critique pour la Sécurité VITRE ÉLECTRIQUE COND (Desc) |
|
G4_3_1 |
DEAD LOCK |
H/C MICRO 5P |
Interblocage ACTR |
|
G5_1_1 |
REAR HEATED |
3725 MINI 4P |
REAR HEATED |
|
G6_1_1 |
CHARGER LOCK |
H/C MICRO 5P |
LOCK Verrouillge de la trappe de chargement |
|
G6_2_1 |
CHARGER UNLOCK |
H/C MICRO 5P |
DEVERR trappe de charge |
|
G6_3_1 |
WIPER RR |
H/C MICRO 5P |
Essuie-glace arrière |
