Repère d’orientation
 N_QVe27_B12_043_E |
 N_QVe27_B12_044_E |
-
Écran
|
État du véhicule |
Phare (type LED) |
|||
|---|---|---|---|---|
|

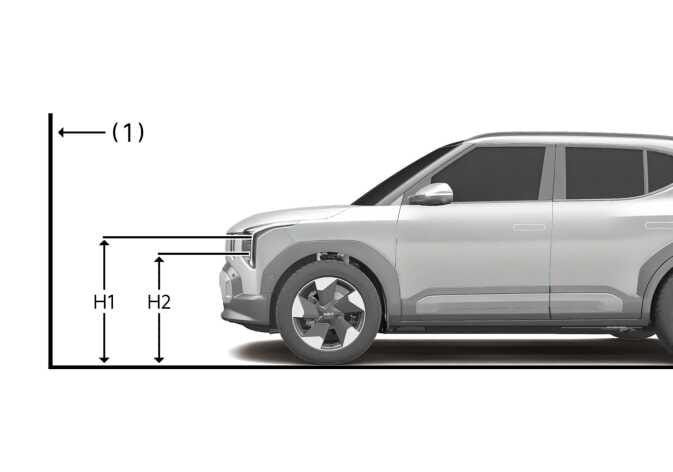

Hauteur par rapport au sol |

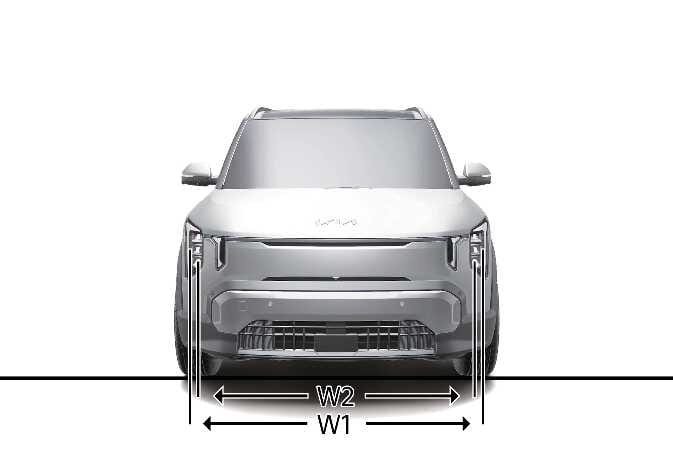

Distance entre les phares |
|||
|
H1 (LOW) |
H2 (HIGH) |
W1 (LOW) |
||
|
Phare avant |
Sans conducteur [mm (pouces)] |
836 (32,9) |
704 (27,7) |
1 467 (57,8) |
|
Avec conducteur [mm (pouces)] |
830 (32,7) |
698 (27,5) |
||

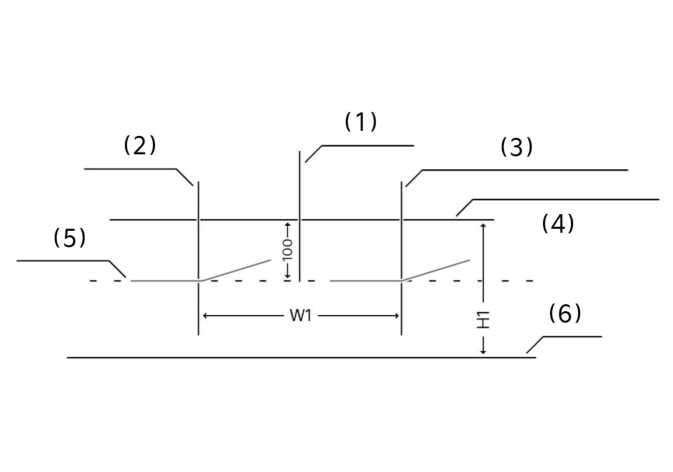

Feux de croisement (véhicule avec conduite à gauche)
-
Axe du véhicule
-
Ligne de véhicule marquant le centre de l'ampoule du phare gauche
-
Ligne de véhicule marquant le centre de l'ampoule du phare droit
-
Ligne horizontale marquant le centre de l'ampoule du phare
-
Ligne d'intersection
-
Sol
-
Allumer les feux de croisement sans vous installer dans le véhicule.
-
La ligne d’intersection doit être alignée sur celle de l’image.
-
Lorsque vous orientez les feux de croisement, réglez l’orientation verticale après avoir réglé l’orientation horizontale.
-
Libérez le frein de stationnement et passez sur N (point mort). En outre, si le véhicule est équipé d'un dispositif de réglage du niveau des phares, placez le commutateur du dispositif de réglage du niveau des phares sur 0.

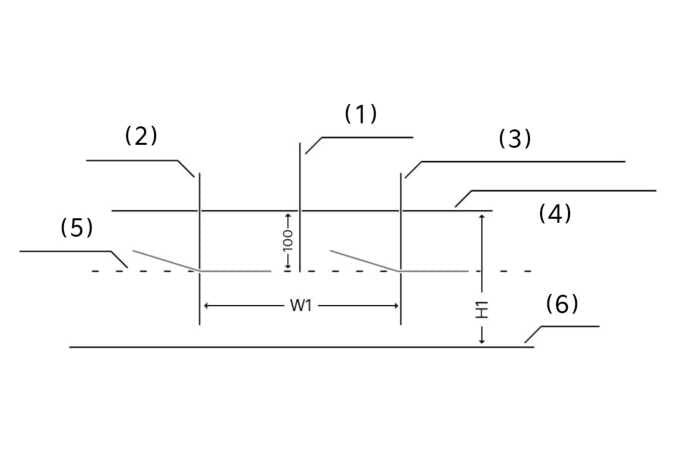

Feux de croisement (véhicule avec conduite à droite)
-
Axe du véhicule
-
Ligne de véhicule marquant le centre de l'ampoule du phare gauche
-
Ligne de véhicule marquant le centre de l'ampoule du phare droit
-
Ligne horizontale marquant le centre de l'ampoule du phare
-
Ligne d'intersection
-
Sol
-
Allumer les feux de croisement sans vous installer dans le véhicule.
-
La ligne d’intersection doit être alignée sur celle de l’image.
-
Lorsque vous orientez les feux de croisement, réglez l’orientation verticale après avoir réglé l’orientation horizontale.
-
Libérez le frein de stationnement et passez sur N (point mort). En outre, si le véhicule est équipé d'un dispositif de réglage du niveau des phares, placez le commutateur du dispositif de réglage du niveau des phares sur 0.
