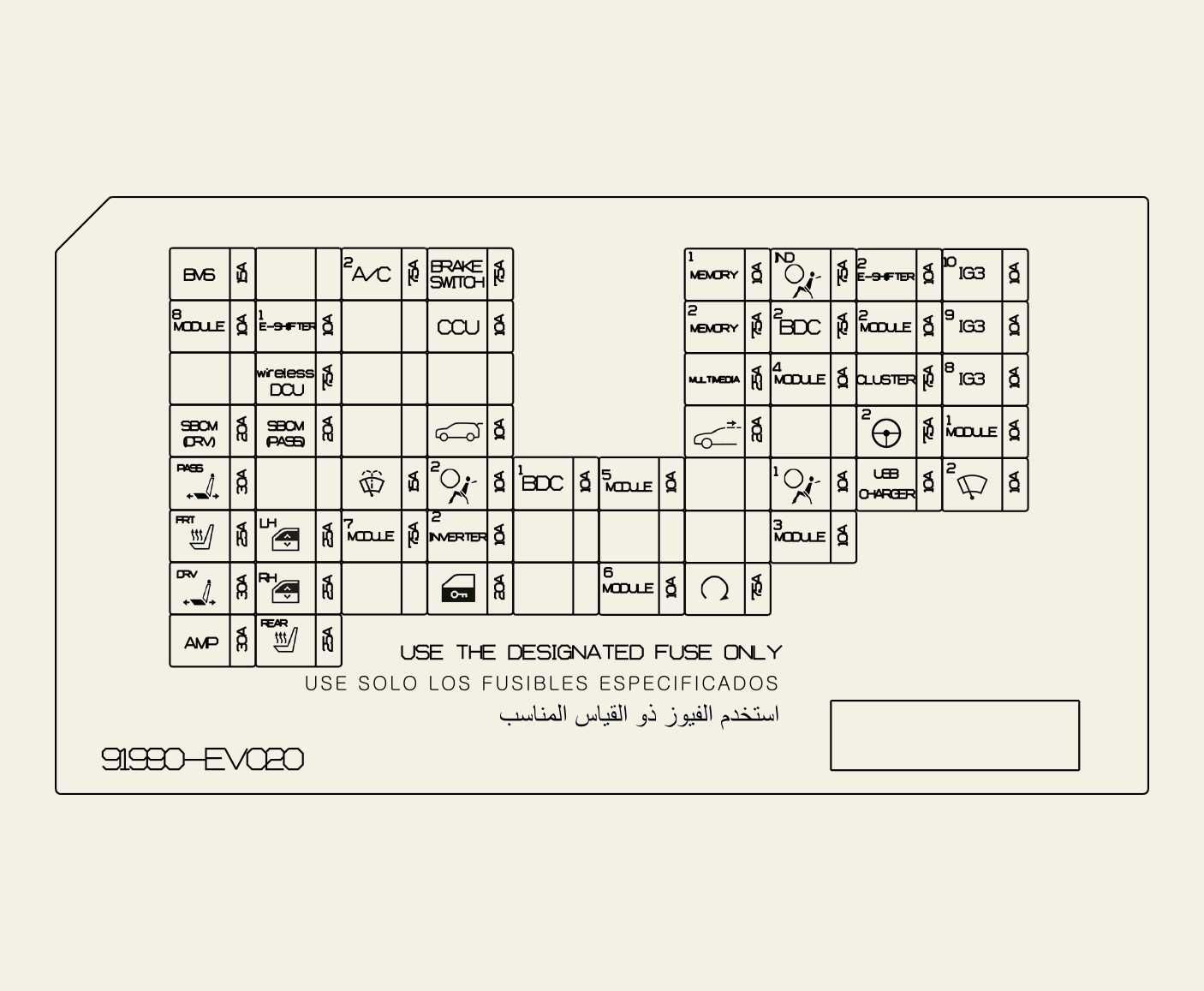

Etiqueta del panel de fusibles del lado del conductor

Bloque de empalmes PDC

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

START

7,5 A

VPC (Unidad de control del vehículo), BDC (Body Domain Controller)

USB CHARGER

10 A

Unidad de calefacción y ventilación del asiento (PASS), unidad de calefacción y ventilación del asiento (Conducción), cargador USB

MODULE1

10 A

BDC (Body Domain Controller), DCU (Domain Control Unit), Built In Cam, CCNC, CCU (Unidad central de comunicación), ADP (Acoustic Design Processor speaker), ECU de estacionamiento ADAS, Harman AMP

AIR BAG1

10 A

ACU (Unidad de control del airbag), ODS (Sistema de detección de ocupantes)

IND. AIRBAG

7,5 A

Lámpara de la consola Airbag Ind

E-SHIFTER2

10 A

Palanca Shift By Wire

CLUSTER

7,5 A

Tablero de instrumentos, visualizador frontal

BDC2

7,5 A

BDC (controlador del dominio de la carrocería)

MDPS2

7,5 A

Unidad MDPS (dirección asistida accionada por el motor)

MODULE2

10 A

CCU (Unidad central de comunicación), módulo de accionamiento de los interruptores eléctricos de las ventanas, interruptor de las luces de freno

MODULE3

10 A

Conducción ADAS, Cámara de visión delantera, DCU (Domain Control Unit), Estacionamiento ADAS, Radar de esquina, FCA

MODULE4

10 A

CCNC, ICC (In Cabin Camera), CPAD Switch, CDU (Climate Display Unit), Built In Cam, Inside Mirror ECM

A/C2

7,5 A

DATC (Control automático dual de la temperatura)

WASHER

15 A

Interruptor multifunción, motor del lavaparabrisas

MODULE7

7,5 A

BDC (controlador del dominio de la carrocería)

IG3 8

10 A

CCU (Unidad central de comunicación)

IG3 9

10 A

CCNC, señal de calefacción PTC, CDU (unidad de visualización del clima), DATC (Control automático dual de la temperatura), Incar activo, sensor PM, interruptor P/ventana RL&RR, señal V2L, interruptor de PUERTA

BMS

15 A

BMS (Sistema de gestión de la batería)

AMP

30 A

Harman AMP

Conducción asiento del acompañante

30 A

Unidad de calefacción y ventilación del asiento (asiento eléctrico)

P/SEAT PASS

30 A

Unidad de calefacción y ventilación del asiento (asiento eléctrico)

S/HEATER RR

25 A

Calefacción del asiento trasero

S/HEATER FRT

25 A

Calefacción del asiento delantero

P/WINDOW LH

25 A

Motor del elevalunas eléctrico izquierdo

P/WINDOW RH

25 A

Motor del elevalunas eléctrico derecho

Conducción SBCM

20 A

SBCM (Módulo de control lateral de la carrocería)

SBCM PASS

20 A

SBCM (Módulo de control lateral de la carrocería)

DCU inalámbrica

7,5 A

DCU (Unidad de control de dominio)

E-SHIFTER1

10 A

Palanca Shift By Wire

MODULE8

10 A

ICC (In Cabin Camera), Conducción ADAS, Sensor de lluvia, OBD

MULTIMEDIA

25 A

CCNC (Cabina de navegación para automóvil conectada)

MEMORY2

7,5 A

Conector USB, DATC (Control automático dual de la temperatura), BDC (Body Domain Controller)

MEMORY1

10 A

Tablero, Luz del guardabarros, Built In Cam, Visualizador frontal, ETCS (Sistema eléctrico de peaje), ADP (Altavoz del procesador de diseño acústico), ECU de estacionamiento ADAS, Radar de esquina, UWB (Banda ultraancha)

CCU

10 A

CCU (Unidad central de comunicación)

BDC1

10 A

BDC (controlador del dominio de la carrocería), UWB (Banda ultraancha), Manilla O/S (Exterior)

BRAKE SWITCH

7,5 A

Interruptor de la luz de freno, BDC (Body Domain Controller)

DOOR LOCK

20 A

Relé de bloqueo de puerta, actuador de bloqueo de puerta

TAILGATE OPEN

10 A

Actuador del pestillo del portón trasero

MODULE5

10 A

VESS (Sistema de sonido virtual del motor)

AIR BAG2

10 A

ACU (unidad de control del airbag)

MODULE6

10 A

Interruptor de las ventanillas eléctricas, PTG (Portón trasero eléctrico), calefactor de asiento y unidad de ventilación

TECHO SOLAR

20 A

Techo solar

WIPER FRT2

7,5 A

Limpiaparabrisas delantero
