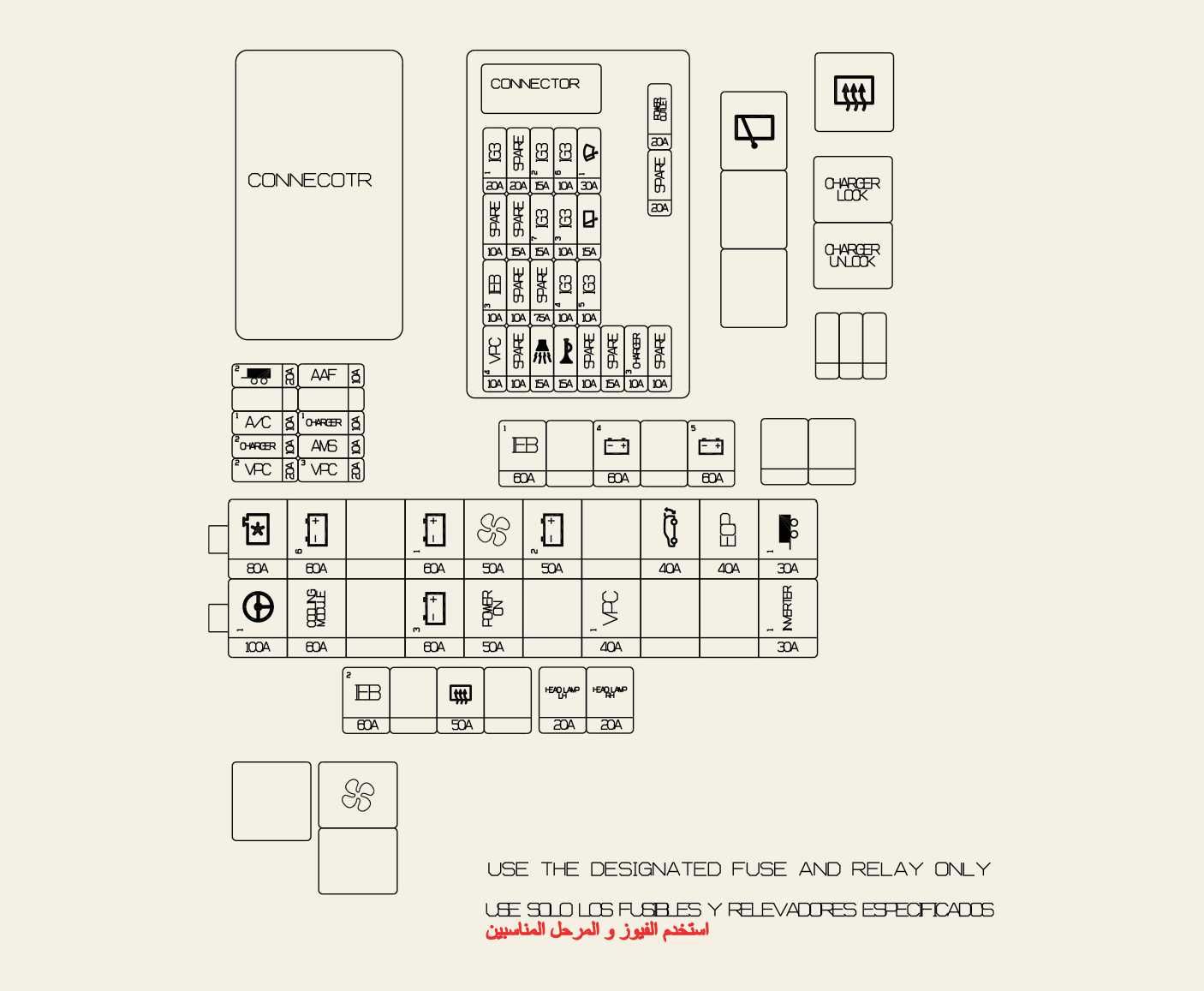

Panel de fusibles del compartimento del motor eléctrico
Circuito (bloque de empalmes P/R)
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
IEB1 |
|
60 A |
IEB (Grupo de presión eléctrico integrado) |
|
B+4 |
|
60 A |
PDC B+4 (IPS13,MULTIMEDIA,MEMORIA1,MEMORIA2,CCU(Unidad central de comunicación),BDC(Body Domain Controller),INTERRUPTOR DE FRENO,RESERVA,BLOQUEO DE PUERTA,FS20,PORTÓN TRASERO ABIERTO ) |
|
B+5 |
|
60 A |
PDC B+5 (RESERVA,MÓDULO5,AIRBAG2,INVERSOR2(EAWD),MÓDULO6,RESERVA,TECHO SOLAR,RESERVA) |
|
MDPS1 |
|
100 A |
Unidad MDPS (dirección asistida accionada por el motor) |
|
MÓDULO DE REFRIGERACIÓN |
|
60 A |
MÓDULO DE REFRIGERACIÓN |
|
LIBRE |
|
60 A |
- |
|
B+3 |
|
60 A |
PDC B+3 (BMS (Sistema de gestión de la batería),Harman AMP,Unidad de calefacción y ventilación del asiento (asiento eléctrico),Calefacción del asiento trasero,Calefacción del asiento delantero,RESERVA,Motor de la ventanilla eléctrica izquierda,Motor de la ventanilla eléctrica derecha,SBCM(Módulo de control lateral de la carrocería) del conductor,SBCM(Módulo de control lateral de la carrocería) del pasajero,DCU inalámbrico,E-SHIFTER1,RESERVA,MODULE8) |
|
POWER ON |
|
50 A |
PDC POWER ON (AIR BAG1,A/BAG IND,E-SHIFTER2,TABLERO,BDC2(Body Domain Controller),MDPS2,MODULE2,MODULE3,MODULE4,RESERVE,IPS14,A/C2,RESERVA,LIMPIAPARABRISAS,MODULO7,RESERVA) |
|
INVERTER1 |
|
30 A |
INVERTER |
|
VENTILADOR DE REFRIGERACIÓN |
|
80 A |
Ventilador refrigerante |
|
B+6 |
|
60 A |
CCU (Unidad central de comunicación), P/WDW SW, V2L SIG,PUERTA SW,VPC (Controlador de la plataforma del Vehículo), ICCU (Unidad de control de carga integrada) |
|
B+1 |
|
60 A |
PDC B+1 (IPS03,IPS07,IPS02,IPS06,IPS05,IPS01,IPS04) |
|
BLOWER |
|
50 A |
Relé del motor del ventilador del aire acondicionado |
|
B+2 |
|
50 A |
PDC B+2 (IPS09,IPS12,IPS11,IPS08,IPS10) |
|
POWER TAILGATE |
|
40 A |
POWER TAILGATE |
|
TRAILER1 |
|
30 A |
TRAILER |
|
TRAILER2 |
|
20 A |
TRAILER |
|
AAF |
|
10 A |
Avería de aleta de aire |
|
A/C1 |
|
10 A |
DATC (Control automático dual de la temperatura) |
|
CHARGER1 |
|
10 A |
CDM (Módulo de la puerta de carga) |
|
CHARGER1 |
|
10 A |
Relé de bloqueo y desbloqueo de carga |
|
AMS |
|
10 A |
AMS (Sistema de gestión del alternador) |
|
VPC2 |
|
20 A |
VPC (Controlador de la plataforma del vehículo) |
|
VPC3 |
|
20 A |
VPC (Controlador de la plataforma del vehículo) |
|
HEAD LAMP LH |
|
20 A |
HEAD LAMP LH |
|
HEAD LAMP RH |
|
20 A |
HEAD LAMP RH |
|
IEB2 |
|
60 A |
IEB (Grupo de presión eléctrico integrado) |
|
CALEFACCIÓN TRASERA |
|
50 A |
Cristal calefactado trasero |
|
CHARGER3 |
|
10 A |
VCMS (Sistema de gestión de la carga del vehículo), ICCU (Unidad de control de carga integrada) |
|
LIBRE |
|
15 A |
- |
|
LIBRE |
|
10 A |
- |
|
IG3 1 |
|
20 A |
IG3 FUSE (IG3_8, IG3_9, IG3_10) |
|
LIBRE |
|
20 A |
- |
|
IG3 2 |
|
15 A |
VPC (Controlador de la plataforma del vehículo) |
|
IG3 3 |
|
10 A |
ICCU (Unidad de control de carga integrada) |
|
IG3 4 |
|
10 A |
Compresor eléctrico |
|
IG3 5 |
|
10 A |
BMS (Sistema de gestión de la batería) |
|
IG3 6 |
|
10 A |
Inversor delantero |
|
IG3 7 |
|
15 A |
VCMS (Sistema de gestión de carga de vehículos) |
|
LIBRE |
|
10 A |
- |
|
HORN |
|
15 A |
HORN Relay |
|
BOCINA DE LA ALARMA ANTIRROBO |
|
15 A |
B/Bocina de alarma, relé LO_B/Bocina de alarma |
|
LIBRE |
|
15 A |
- |
|
LIMPIAPARABRISAS DELANTERO 1 |
|
30 A |
Motor del limpiaparabrisas, Relé de la parte inferior del limpiaparabrisas delantero |
|
WIPER RR |
|
15 A |
Motor del limpiaparabrisas trasero |
|
TOMA DE CORRIENTE |
|
20 A |
Power Outlet Relay |
|
LIBRE |
|
20 A |
- |
|
IEB3 |
|
10 A |
IEB (Grupo de presión eléctrico integrado) |
|
LIBRE |
|
10 A |
- |
|
LIBRE |
|
15 A |
- |
|
LIBRE |
|
7,5 A |
- |
|
LIBRE |
|
10 A |
- |
|
LIBRE |
|
10 A |
- |
|
VPC4 |
|
10 A |
VPC (Controlador de la plataforma del vehículo) |
Bloque PCB
|
Nombre del fusible |
Relé |
Circuito protegido |
|---|---|---|
|
Relé del enganche de carga de larga duración |
5P |
Carga a largo plazo |
|
DOOR LOCK |
5P |
Actuador del bloqueo de la puerta |
|
DESBLOQUEO DE LA PUERTA |
5P |
Actuador de desbloqueo de la puerta |
|
INTERBLOQUEO |
5P |
Actuador del interbloqueo |
|
RELÉ PRINCIPAL |
6P |
Relé IG3 |
|
HORN |
5P |
HORN |
|
BOCINA DE LA ALARMA ANTIRROBO |
5P |
B/Bocina de alarma |
|
LIMPIAPARABRISAS |
6P |
Relé del fusible del limpiaparabrisas |
|
LIMPIAPARABRISAS LO |
5P |
Relé de la parte inferior del limpiaparabrisas |
|
LIMPIAPARABRISAS HI |
5P |
Relé de la parte superior del limpiaparabrisas |
|
POWER ON |
6P |
Encendido |
|
ACC |
6P |
ACC |
Relé
|
Nombre del relé |
Símbolo |
TYPE |
|---|---|---|
|
CALEFACCIÓN TRASERA |
|
MINI |
|
BLOQUEO DEL CARGADOR |
|
MICRO |
|
DESBLOQUEO DEL CARGADOR |
|
MINI |
|
WIPER RR |
|
MICRO |
|
BLOWER |
|
MICRO |
