Commutateur manuel du siège du passager

Module de contrôle d’IMS (Siège à mémoire du conducteur), commutateur manuel du siège du conducteur

Convertisseur c.c-c.c. basse tension (AMP (Amplificateur))

Relais de la poignée de la vitre électrique droite

Relais de la poignée de la vitre électrique gauche, module de sécurité de la vitre électrique du conducteur

Moteur d'essuie-glace arrière, boîtier de relais ICM (module de circuit intégré) (relais d'essuie-glace arrière)

Module de commande du siège ventilé avant

Module de commande de chauffe-siège avant

Unité de toit ouvrant

Relais de hayon

Module de commande du chauffe-siège arrière

Commutateur de danger, connecteur de liaison de données, commutateur des vitres électriques du passager, commutateur principal des vitres électriques, module du hayon électrique, module de commande IMS (siège à mémoire du conducteur), verrouillage des clés

Interrupteur d'arrêt de la lampe, IBU (unité de commande corporelle intégrée)

Relais de verrouillage de porte, relais de déverrouillage de porte, boîtier de relais ICM (module de circuit intégré) (relais de déverrouillage à deux tours)

IBU (Unité de commande de carrosserie intégrée)

Boîte de relais ICM (module de circuit intégré) (relais d’alarme anti-vol)

Commutateur de la portée de transmission [Smartstream G1.6 T-GDi]

Commutateur de position [(essence) 2.0 MPI]

Module IAU (unité d’authentification de l’identité), Conducteur/Passager_Poignée_NFC

IBU (Unité de commande de carrosserie intégrée)

Module de commande de SRS (Système de retenue supplémentaire)

Module de commande de la climatisation, commutateur du tapis de chute, unité de l’éclairage d’ambiance, affichage tête haute

Convertisseur DC-DC bas

IAU (unité d’authentification de l’identité)

Bloc PCB (Nom du fusible - ABS 3/EPB 3, ECU 5, TCU 3)

Radar avant, IBU (unité de commande de carrosserie intégrée), commutateur de tapis de chute, ECM (module de commande du moteur) à 4 roues motrices, caméra de vue avant

ECM (module de commande du moteur), module de commande de la climatisation, rétroviseur extérieur à commande électrique du conducteur/passager

Éclairage d’ambiance sonore, éclairage d’ambiance de la porte du conducteur/passager, convertisseur CC-CC bas (AMP (amplificateur)), radar d’angle arrière gauche/droit, unité principale du système d'infodivertissement/audio, module de commande de la climatisation, combiné d'instruments, chargeur sans fil, affichage tête haute

IBU (Unité de commande de carrosserie intégrée)

Rétroviseur électrochrome, chargeur sans fil, indicateur de levier de vitesse de la transmission automatique, relais de commutateur de console de la poignée gauche, unité principale du système d'infodivertissement/de l’audio, module de commande de la climatisation, AMP (amplificateur), module de commande du siège ventilé avant, module de commande du chauffe-siège arrière, module de commande du chauffe-siège avant, connecteur de liaison de données, module de commande IMS (siège à mémoire du conducteur), convertisseur CC-CC bas

Interrupteur d'extinction des feux, Levier de changement de vitesse de la transmission automatique

Module de commande SRS (système de retenue supplémentaire), détecteur de passager

Bloc PCB (relais d'essuie-glace avant (bas)), moteur d'essuie-glace avant

MDPS (direction assistée entrainée par moteur)

Lampe de console au pavillon, groupe d'instruments

Combiné d’instruments, affichage tête haute

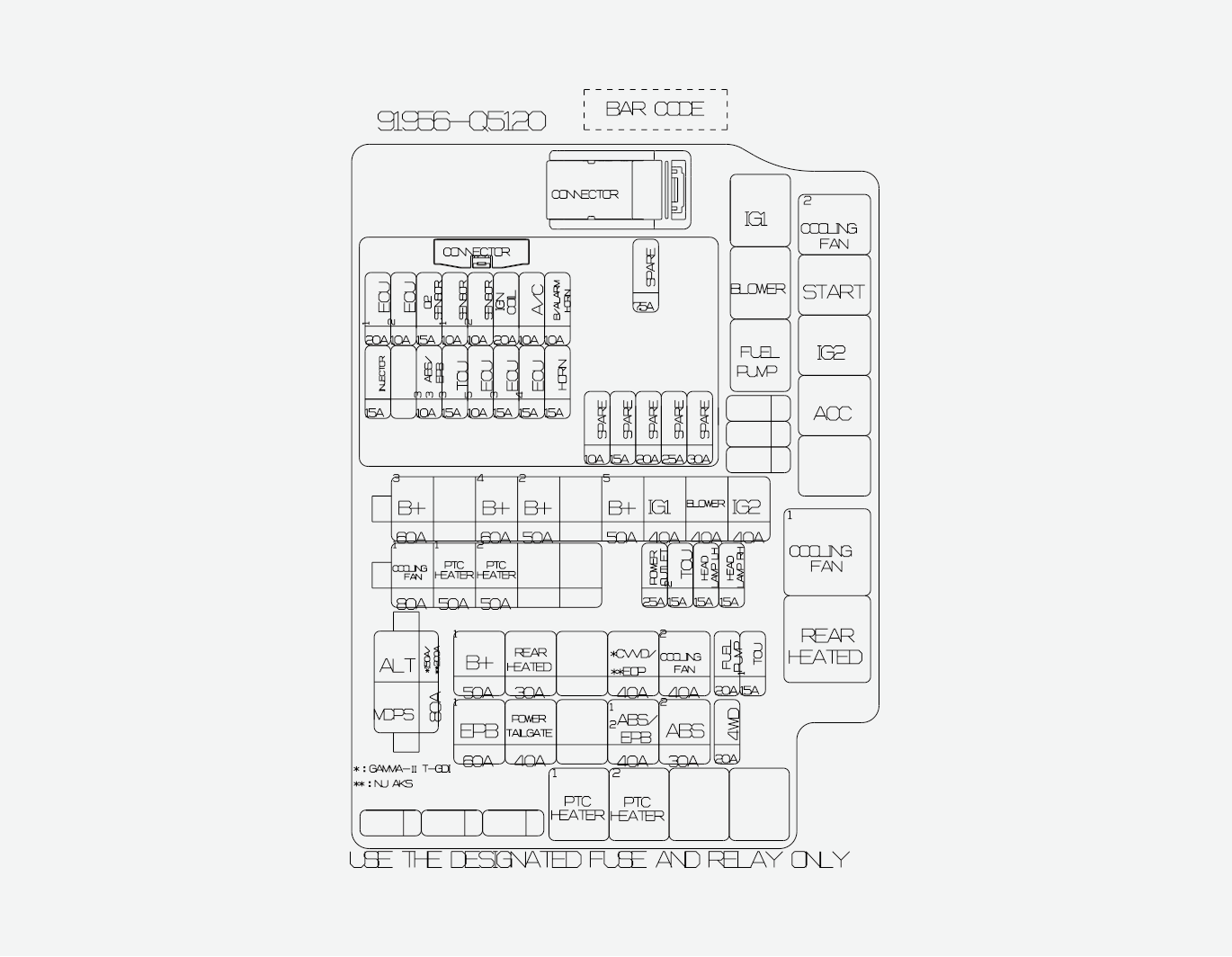

Bloc de jonction de la salle des machines (relais de soufflante, relais de chauffage PTC n° 1 / n° 2), module de commande de climatisation

Prise de courant avant n° 2 (USB)

IBU (unité de commande de carrosserie intégrée), prise de courant avant n° 2 (USB), commutateur de rétroviseur extérieur à commande électrique, boîte de relais (relais de prise de courant) ICM (module de circuit intégré), convertisseur CC-CC bas, chargeur USB arrière

IBU (Unité de commande de carrosserie intégrée)

[Climatisation automatique], moteur de soufflante, bloc de jonction dans la salle des machines (relais de soufflante)

[Climatisation manuelle] résistance du soufflante, module de commande de climatiseur

Boîte de dégivrage avant (Dégivreur avant de la poignée gauche / Relais de la poignée droite)

Commutateur multifonction

Alternateur, bloc de jonction de la salle des machines (Nom du fusible - EPB 1, ABS 1/EPB 2, ABS 2, HAYON ÉLECTRIQUE, 4WD)

MDPS (direction assistée entrainée par moteur)

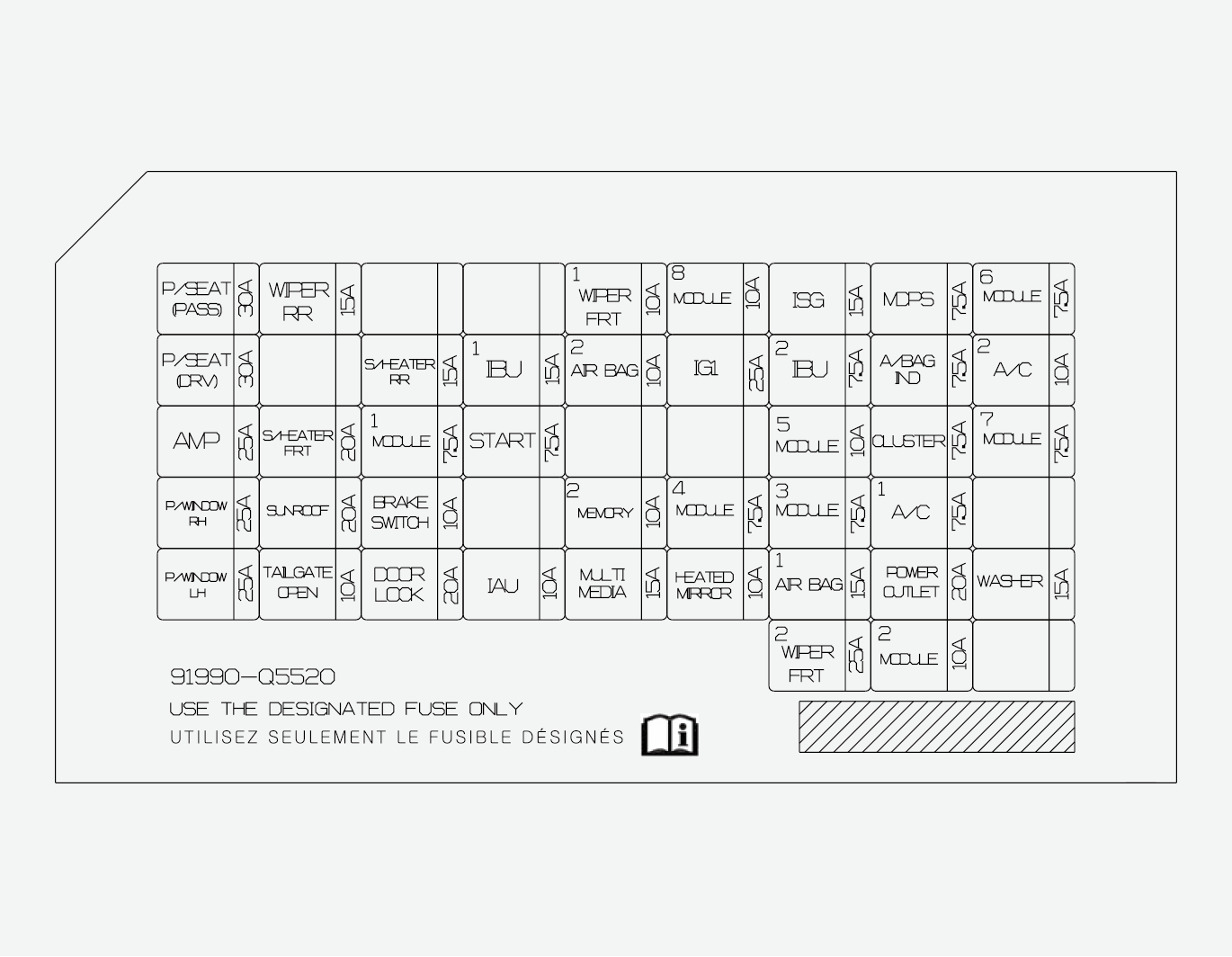

Bloc de jonction du tableau de bord (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS20)

Bloc de jonction du tableau de bord (Nom du fusible - P/SEAT (DRV/PASS) (siège électrique du cond./pass.), AMP, P/WINDOW RH (vitre électrique droite), P/WINDOW LH (vitre électrique gauche), S/HEATER FRT (chauffe-siège avant), TOIT OUVRANT, OUVERTURE DU HAYON)

Bloc de jonction du tableau de bord (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12)

Bloc PCB (relais principal, nom du fusible - A/C (climatisation), B/ALARM HORN (avertisseur d’alarme anti-vol), ECU3, ECU4, KLAXON)

[Avec clé intelligente] Bloc de jonction dans la salle des machines (relais IG1, relais ACC)

[Sans clé intelligente] Interrupteur d'allumage

Bloc de jonction de la salle des machines (relais de soufflante)

[Avec clé intelligente] Bloc de jonction dans le compartiment moteur (relais de démarrage, relais IG2)

[Sans clé intelligente] Bloc de jonction de la salle des machines (relais de démarrage), commutateur d'allumage

Moteur de ventilateur de refroidissement [Smartstream G1.6 T-GDi]

Bloc de jonction de la salle des machines (relais du réchauffeur PTC 1)

Bloc de jonction de la salle des machines (relais du réchauffeur PTC 2)

Boîte de relais ICM (module de circuit intégré) (relais de prise de courant)

[Smartstream G1.6 T-GDi] TCM (Module de contrôle de boite de vitesse)

Phare côté gauche de la poignée

Phare côté droit de la poignée

Bloc de jonction du tableau de bord (relais de coupure automatique de la charge à long terme, nom du fusible - S/HEATER RR (chauffe-siège arrière), MODULE 1, BRAKE SWITCH (commutateur des freins), DOOR LOCK (verrouillage des portes), IBU1, AIR BAG 2 (coussin gonflable 2)

Bloc de jonction de la salle des machines (relais chauffé à l'arrière)

[Smartstream G1.6 T-GDi] CVVD (durée de soupape variable) actionneur

[(Essence) 2,0 MPI] module de pompe à huile électronique (ISG)

Bloc de jonction de la salle des machines (relais 1 du ventilateur de refroidissement, relais du ventilateur de refroidissement 2)

Bloc de jonction de la salle des machines (relais de pompe à carburant)

PCM (Module de commande du groupe motopropulseur)/

TCM (Module de commande de boîte de vitesses)

Module ESC (contrôle de stabilité électronique) [avec EPB (frein de stationnement électronique)]

Module du hayon électrique

[ABS] Module ESC (contrôle de stabilité électronique) (sans EPB (frein de stationnement électronique))

[EPB] Module ESC (contrôle de stabilité électronique) (avec EPB (frein de stationnement électronique))

[Sans EPB (frein de stationnement électronique)]

Module ESC (commande de stabilité électronique)

Module de commande du moteur (ECM) AWD

[Smartstream G1.6 T-GDi] ECM (Module de commande du moteur)

[(Essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

[Smartstream G1.6 T-GDi] ECM (Module de commande du moteur)

Sonde d’oxygène (haut/bas)

[Tous] Valve de contrôle d'huile n° 1, valve de contrôle d'huile n° 2, relais de climatisation, électrovanne de commande de purge, valve de fermeture du bidon

[Smartstream G1.6 T-GDi] Moteur du ventilateur de refroidissement, électrovanne de commande RCV (contrôle de la valve de recirculation), valve de la pompe à huile variable, capteur du niveau d’huile

[(Essence) 2.0 MPI] Électrovanne d’alimentation variable, valve de régulation d’huile n° 3, bloc de jonction de la salle des machines (relais du ventilateur de refroidissement 2, relais du ventilateur de refroidissement 1)

Bloc de jonction de la salle des machines (relais de pompe à carburant)

Bobine d'allumage #1~#4

Relais de climatisation

Relais d'avertisseur d'alarme antivol

[(Essence) 2.0 MPI] Injecteur #1~#4

Module ESC (contrôle de stabilité électronique) [sans EPB (frein de stationnement électronique)]

Module ESC (contrôle de stabilité électronique) [avec EPB (frein de stationnement électronique)]

[Smartstream G1.6 T-GDi] TCM (Module de contrôle de boite de vitesse)

[(Essence) 2,0 MPI] Pompe à huile électronique (ISG)

[Smartstream G1.6 T-GDi] ECM (module de commande moteur), actionneur CVVD (durée variable continue de la vanne)

[(Essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

[Smartstream G1.6 T-GDi] ECM (Module de commande du moteur)

[(Essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

[Smartstream G1.6 T-GDi] ECM (Module de commande du moteur)

Relais du klaxon
