Opis skrzynki bezpieczników/przekaźników
Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.
Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

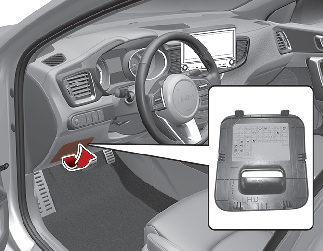

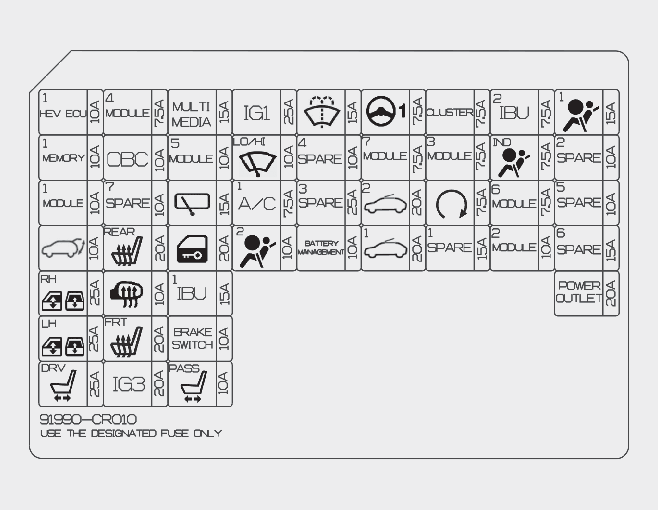

Panel bezpiecznikowy po stronie kierowcy (pojazd hybrydowy typu plug-in)
|
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
HEV ECU1 |
 |
10 A |
Hybrydowa jednostka sterująca (HPCU) |
|
MEMORY1 |
 |
10 A |
Moduł IMS (zintegrowanej pamięci ustawień) kierowcy, moduł sterowania klimatyzacją, moduł sterowanej elektrycznie klapy tylnej, zestaw wskaźników |
|
MODULE1 |
 |
10 A |
Złącze Data Link, przełącznik świateł awaryjnych, zestaw wskaźników, skrzynka przekaźników ICM (modułu układów scalonych) (przekaźnik składania/rozkładania lusterek zewnętrznych), czujnik świateł automatycznych i oświetlenia, przełącznik konsoli, klamka zewnętrzna drzwi po stronie kierowcy/pasażera otwieranych inteligentnym kluczykiem, kontrolka złącza ładowania, blok zaciskowy komory silnika (przekaźnik CHARGER LOCK, przekaźnik CHARGER UNLOCK) |
|
TAIL GATE |
 |
10 A |
Przekaźnik klapy tylnej |
|
P/WDW RH |
 |
25 A |
Przekaźnik szyb sterowanych elektrycznie po prawej stronie, moduł sterowanej elektrycznie szyby bezpieczeństwa po stronie kierowcy/pasażera, moduł sterowanej elektrycznie szyby bezpieczeństwa z tyłu po prawej stronie |
|
P/WDW LH |
 |
25 A |
Przekaźnik szyb sterowanych elektrycznie po lewej stronie, moduł sterowanej elektrycznie szyby bezpieczeństwa po stronie kierowcy/pasażera, moduł sterowanej elektrycznie szyby bezpieczeństwa z tyłu po lewej stronie |
|
P/SEAT DRV |
 |
25 A |
Moduł IMS (zintegrowanej pamięci ustawień) kierowcy, ręczny przełącznik fotela kierowcy |
|
MODULE4 |
 |
7,5 A |
Wspomaganie parkowania – równoległy moduł sterowania, przełącznik crashpada, IBU (zintegrowana jednostka sterowania nadwoziem), kamera przednia, tylny narożny czujnik radarowy LH/RH, przełącznik elektronicznego hamulca postojowego, głośnik VESS, elektryczna pompa wody (silnik), przedni czujnik radarowy |
|
OBC |
 |
10 A |
Moduł OBC (ładowarka pokładowa) |
|
S/HEATER RR |
 |
20 A |
Moduł regulacji podgrzewacza tylnego siedzenia |
|
PODGRZEWANIE LUSTERKA |
 |
10 A |
Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł sterowania klimatyzacją |
|
S/HEATER FRT |
 |
20 A |
Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń |
|
IG3 |
 |
20 A |
Tylny blok podrzędny (przekaźnik IG3 1), skrzynka przekaźników ICM (modułu układów scalonych) (przekaźnik IG3 2/3) |
|
MULTIMEDIA |
 |
15 A |
System nagłaśniający, odtwarzacz audio/wideo z nawigacją |
|
MODULE5 |
 |
10 A |
Moduł sterowania podgrzewacza tylnego siedzenia, przełącznik na tablicy rozdzielczej, złącze Data Link, lusterko elektrochromatyczne, system nagłaśniający, odtwarzacz audio/wideo z nawigacją, podświetlenie dźwigni zmiany biegów automatycznej skrzyni biegów (ATM), moduł sterowania klimatyzacją, moduł sterowania podgrzewacza przedniego siedzenia, moduł sterowania przedniego fotela z wentylacją, moduł IMS (zintegrowanej pamięci ustawień) kierowcy, reflektor lewy/prawy |
|
REAR WIPER |
 |
15 A |
Silnik wycieraczki tylnej, skrzynka przekaźników ICM (modułu układów scalonych) (przekaźnik wycieraczki tylnej) |
|
DR LOCK |
 |
20 A |
Przekaźnik blokowania/odblokowania drzwi, skrzynka przekaźników (modułu układów scalonych) ICM (przekaźnik rygla) |
|
IBU1 |
 |
15 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
PRZEŁĄCZNIK HAMULCA |
 |
10 A |
IBU (zintegrowana jednostka sterowania nadwoziem), przełącznik świateł stop |
|
P/SEAT PASS |
 |
10 A |
Ręczny przełącznik fotela pasażera |
|
IG1 |
 |
25 A |
Blok PCB (nazwa bezpiecznika — IG3 1, HEV HCU2, IEB4, DCT4) |
|
WIPER |
 |
10 A |
Blok zaciskowy (przekaźnik wycieraczek przednich (dolny)), silnik wycieraczek przednich, IBU (zintegrowana jednostka sterowania nadwoziem), ECM (moduł sterowania silnikiem) |
|
A/C1 |
 |
7,5 A |
Blok zaciskowy w komorze silnika (przekaźnik PTC HEATER 2, przekaźnik BLOWER, przekaźnik PTC HEATER 1, przekaźnik CHARGER UNLOCK), moduł sterowania klimatyzacją, sprężarka elektryczna klimatyzacji |
|
AIR BAG2 |
 |
10 A |
Moduł sterowania SRS |
|
WASHER |
 |
15 A |
Przełącznik wielofunkcyjny |
|
BATTERY MANAGEMENT |
 |
10 A |
Moduł sterujący BMS (system zarządzania akumulatorem) |
|
MDPS |
 |
7,5 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
MODULE7 |
 |
7,5 A |
Moduł sterowania podgrzewacza tylnego siedzenia, moduł sterowania podgrzewacza przedniego siedzenia, moduł sterowania przedniego fotela z wentylacją, nagrzewnica dyszy, sterownik wentylatora |
|
SUNROOF 2 |
 |
20 A |
Silnik elektryczny szyberdachu panoramicznego |
|
OKNO DACHOWE 1 |
 |
20 A |
Silnik elektryczny szyberdachu panoramicznego |
|
CLUSTER |
 |
7,5 A |
Zestaw przyrządów i wskaźników |
|
MODULE3 |
 |
7,5 A |
Przełącznik trybu jazdy sportowej, przełącznik świateł stop |
|
START |
 |
7,5 A |
Przełącznik położenia biegów, |
|
IBU2 |
 |
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
AIR BAG IND |
 |
7,5 A |
Zestaw przyrządów i wskaźników, Przełącznik świateł awaryjnych |
|
MODULE6 |
 |
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
MODULE2 |
 |
10 A |
System nagłaśniający, odtwarzacz audio/wideo z nawigacją, IBU (zintegrowana jednostka sterowania nadwoziem), ładowarka bezprzewodowa, blok zaciskowy w komorze silnika (przekaźnik POWER OUTLET), przełącznik sterowanych elektrycznie lusterek zewnętrznych |
|
AIR BAG1 |
 |
15 A |
Moduł sterowania SRS |
|
POWER OUTLET |
 |
20 A |
Gniazdko zasilania po lewej stronie |

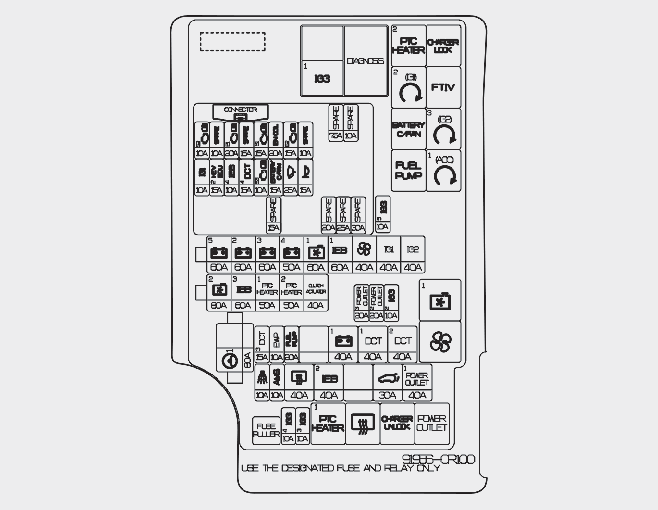

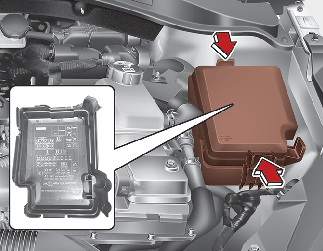

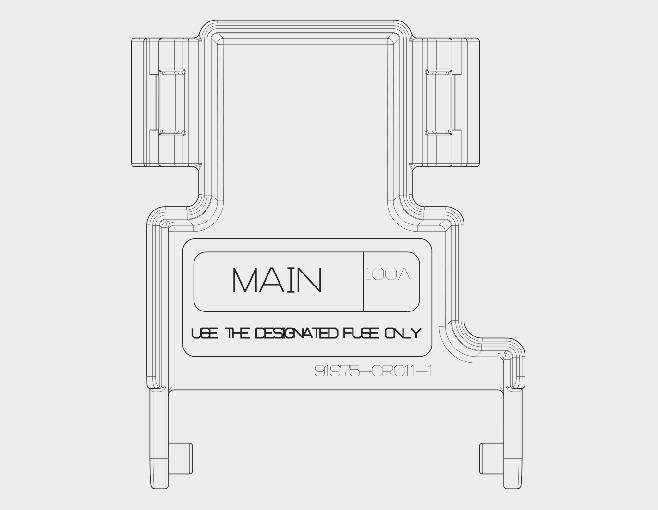

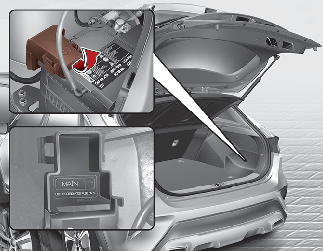

Pokrywa zacisku akumulatora (pojazd hybrydowy typu plug-in)
|
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
MDPS |
|
80 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
BATT5 |
 |
60 A |
Blok PCB (nazwa bezpiecznika: BATTERY C/FAN, WIPER, HORN, ECU2, przekaźnik sterowania silnikiem) |
|
BATT2 |
 |
60 A |
Blok zaciskowy ICU (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATT3 |
 |
60 A |
Blok zaciskowy ICU (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATT4 |
 |
50 A |
Blok zaciskowy ICU (nazwa bezpiecznika: TAIL GATE, P/WDW RH, P/WDW RH, P/SEAT DRV, S/HEATER FRT, IG3, P/SEAT PASS, MDPS (elektryczne wspomaganie kierownicy), SUNROOF 2, SUNROOF 1) |
|
COOLING FAN1 |
|
60 A |
Przekaźnik COOLING FAN 1 |
|
IEB1 |
 |
60 A |
Zintegrowany moduł hamulca elektrycznego |
|
BLOWER |
 |
40 A |
Przekaźnik BLOWER |
|
IG1 |
|
40 A |
Przekaźnik PDM 2 (IG1), przekaźnik PDM 1 (ACC) |
|
IG2 |
 |
40 A |
Przekaźnik PDM 3 (IG2) |
|
COOLING FAN2 |
|
80 A |
Sterownik wentylatora |
|
IEB3 |
 |
60 A |
Zintegrowany moduł hamulca elektrycznego |
|
PTC HEATER1 |
 |
50 A |
Przekaźnik PTC HEATER 1 |
|
PTC HEATER2 |
 |
50 A |
Przekaźnik PTC HEATER 2 |
|
CLUTCH ACTUATOR |
 |
40 A |
Siłownik sprzęgła (hybrydowy pojazd elektryczny [HEV]) |
|
POWER OUTLET3 |
 |
20 A |
Tylne gniazdko zasilania |
|
POWER OUTLET2 |
 |
20 A |
Gniazdko zasilania po prawej stronie |
|
IG3 2 |
 |
10 A |
Zestaw wskaźników, kontrolka ładowania, system nagłaśniający, odtwarzacz audio/wideo z nawigacją |
|
DCT3 |
 |
15 A |
Moduł sterowania przekładnią (TCM) |
|
EWP |
 |
10 A |
Elektryczna pompa wody (silnik) |
|
FUEL PUMP |
 |
20 A |
Przekaźnik POMPY PALIWOWEJ |
|
BATT1 |
 |
40 A |
Blok zaciskowy ICU (PRZEKAŹNIK DŁUGOTRWAŁEGO OBCIĄŻENIA BLOKADY, nazwa bezpiecznika: HEV ECU1, MODULE1, OBC (ładowarka pokładowa), S/HEATER RR, DR LOCK, IBU 1 (zintegrowana jednostka sterowania nadwoziem), BRAKE SWITCH, AIR BAG2) |
|
DCT1 |
 |
40 A |
Moduł sterowania przekładnią (TCM) |
|
DCT2 |
 |
40 A |
Moduł sterowania przekładnią (TCM) |
|
alarmu antywłamaniowego |
 |
10 A |
Skrzynka przekaźników ICM (moduł układów scalonych) (przekaźnik klaksonu-alarmu) |
|
AMS |
 |
10 A |
Czujnik akumulatora |
|
RR HTD |
 |
40 A |
Przekaźnik REAR HEATED |
|
IEB2 |
 |
40 A |
Zintegrowany moduł hamulca elektrycznego, wielofunkcyjne złącze kontrolne |
|
PTGM |
 |
30 A |
Moduł zasilania tylnej klapy |
|
POWER OUTLET1 |
 |
40 A |
Przekaźnik POWER OUTLET |
|
IG3 4 |
 |
10 A |
Moduł OBC (ładowarka pokładowa), HPCU (hybrydowa jednostka sterująca), ECM (moduł sterowania silnika), TCM (moduł sterowania skrzynią biegów) |
|
IG3 3 |
 |
10 A |
Elektryczna pompa wody (HEV) |
|
IG3 5 |
 |
10 A |
Moduł sterowania BMS (system zarządzania akumulatorem), przełącznik położenia biegów, przekaźnik BATTERY C/FAN, blok zaciskowy ICU (moduł sterowania IPS) |
|
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Blok podrzędny w komorze silnika (przekaźnik PTC HEATER 2) |
|
HEV HCU2 |
 |
15 A |
Hybrydowa jednostka sterująca (HPCU), siłownik sprzęgła (hybrydowy pojazd elektryczny [HEV]) |
|
IEB4 |
 |
10 A |
Zintegrowany moduł hamulca elektrycznego, wielofunkcyjne złącze kontrolne |
|
DCT4 |
 |
15 A |
Przełącznik trybu sportowego |
|
SENSOR3 |
 |
10 A |
Blok zaciskowy w komorze silnika (przekaźnik FUEL PUMP) |
|
BATTERY C/FAN |
 |
15 A |
Blok zaciskowy w komorze silnika (przekaźnik BATTERY C/FAN) |
|
WIPER |
 |
25 A |
Przekaźnik przednich wycieraczek |
|
HORN |
 |
15 A |
Przekaźnik klaksonu |
|
SENSOR2 |
 |
10 A |
Blok zaciskowy w komorze silnika (przekaźnik COOLING FAN 1, przekaźnik TIV), czujnik położenia wałka rozrządu nr 1 (wlot), czujnik położenia wałka rozrządu nr 2 (wylot), zawór elektromagnetyczny sterowania układem odpowietrzania zbiornika paliwa, czujnik masowego przepływu powietrza, zawór sterujący oleju nr 1 (wlot), zawór sterujący oleju nr 2 (wylot) |
|
ECU1 |
 |
20 A |
Sterownik wtrysku (ECM) |
|
SENSOR1 |
 |
15 A |
Czujnik tlenu (górny/dolny) |
|
IGN COIL |
 |
20 A |
Cewka zapłonowa nr 1/2/3/4 |
|
ECU2 |
 |
15 A |
Sterownik wtrysku (ECM) |
|
Prędkości |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik PTC HEATER 2 |
MIKRO |
 |
Przekaźnik PDM 2 (IG1) |
MIKRO |
|
|
Przekaźnik BATTERY C/FAN |
MIKRO |
|
|
Przekaźnik POMPY PALIWOWEJ |
MIKRO |
 |
Przekaźnik CHARGER LOCK |
MIKRO |
 |
Przekaźnik FTIV |
MIKRO |
 |
Przekaźnik PDM 3 (IG2) |
MIKRO |
 |
Przekaźnik PDM 1 (ACC) |
MIKRO |
 |
Przekaźnik COOLING FAN 1 |
MINI |
|
|
Przekaźnik BLOWER |
MINI |
 |
Przekaźnik PTC HEATER 1 |
MIKRO |
|
|
Przekaźnik REAR HEATED |
MIKRO |
 |
Przekaźnik CHARGER UNLOCK |
MIKRO |
 |
Przekaźnik POWER OUTLET |
MIKRO |
 |
Przekaźnik IG3 1 (blok podrzędny w komorze silnika) |
MIKRO |
