Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych (Europa)

Regulacja reflektorów

Kombi
CUV
1
Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, zapasowe koło i narzędzia.
2
Pojazd należy umieścić na płaskim podłożu.
3
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
4
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.
5

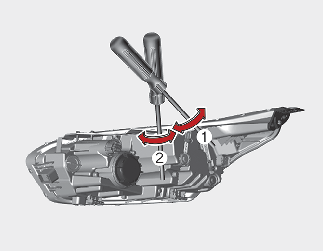

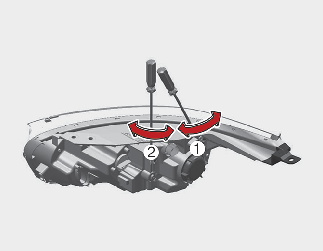

Aby skierować światła mijania w lewo lub w prawo, przekręcić śrubokręt (1) prawoskrętnie lub lewoskrętnie. Aby skierować światła mijania w górę lub w dół, przekręcić śrubokręt (2) prawoskrętnie lub lewoskrętnie.

Regulacja ustawienia przednich świateł przeciwmgłowych – w przypadku CUV

  • Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.
  • Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.

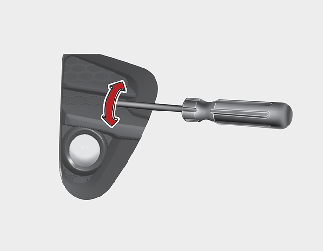

  • Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

Punkt padania wiązki

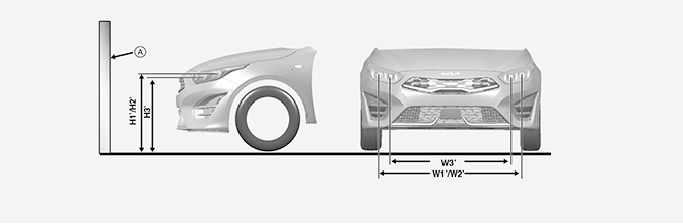

Kombi (model standardowy)

* A: Ekran

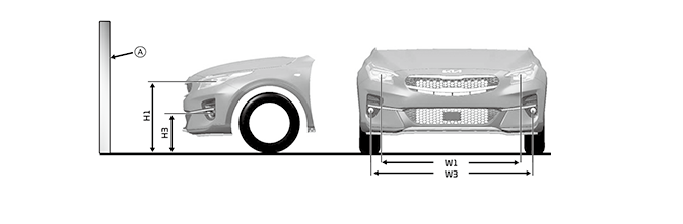

CUV (opona 16-/18-calowa)

* A: Ekran

Kombi

Stan pojazdu

Reflektor (LED)

Wysokość od podłoża

Odległość między reflektorami

Światła mijania/drogowe

Lampa przeciwmgielna

Światła mijania/drogowe

Lampa przeciwmgielna

H1'/H2'

H3'

W1'/W2'

W3'

Bez kierowcy

[mm (cale)]

706 (27,8)

686 (27,0)

1404 (55,3)

1191 (48,9)

Z kierowcą

[mm (cale)]

700 (27,5)

682 (26,9)

1404 (55,3)

1191 (48,9)

CUV (opona 16-calowa)

Stan pojazdu

Reflektor (LED)

Przednie światło przeciwmgłowe (żarówka)

Wysokość od podłoża

Odległość między reflektorami

Wysokość od podłoża

Odległość między reflektorami

Światła mijania/drogowe

Światła mijania/drogowe

H3

W3

H1

W1

Bez kierowcy

[mm (cale)]

743 (29,3)

1339 (52,7)

423 (16,7)

1547 (60,9)

Z kierowcą

[mm (cale)]

737 (29,0)

1339 (52,7)

429 (16,9)

1547 (60,9)

CUV (opona 18-calowa)

Stan pojazdu

Reflektor (LED)

Przednie światło przeciwmgłowe (żarówka)

Wysokość od podłoża

Odległość między reflektorami

Wysokość od podłoża

Odległość między reflektorami

Światła mijania/drogowe

Światła mijania/drogowe

H3

W3

H1

W1

Bez kierowcy

[mm (cale)]

754 (29,7)

1339 (52,7)

435 (17,1)

1547 (60,9)

Z kierowcą

[mm (cale)]

748 (29,4)

1339 (52,7)

429 (16,9)

1547 (60,9)

Reflektor, światła mijania (pojazd z kierownicą po lewej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

1
Włączyć światła mijania w pojeździe z siedzącym w nim kierowcą (75 kg).
2
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
3
W pierwszej kolejności dostosować linię odcięcia względem linii poziomej, a następnie względem linii pionowej.
4
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

* W razie potrzeby należy wyregulować punkt padania wiązki po rzeczywistym pomiarze prześwitu poprzecznego pojazdu lub udać się do autoryzowanego dealera/partnera serwisowego marki Kia. Jest to potrzebne ze względu na to, że wartość padania może się różnić od rzeczywistego prześwitu poprzecznego.

Światła mijania (pojazd z kierownicą po prawej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

1
Włączyć światła mijania w pojeździe z siedzącym w nim kierowcą (75 kg).
2
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
3
W pierwszej kolejności dostosować linię odcięcia względem linii poziomej, a następnie względem linii pionowej.
4
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

* W razie potrzeby należy wyregulować punkt padania wiązki po rzeczywistym pomiarze prześwitu poprzecznego pojazdu lub udać się do autoryzowanego dealera/partnera serwisowego marki Kia. Jest to potrzebne ze względu na to, że wartość padania może się różnić od rzeczywistego prześwitu poprzecznego.

Przednie światła przeciwmgłowe

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej

C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej

D: Linia pozioma środka żarówki lampy przeciwmgielnej

E: Podłoże

F: Linia odcięcia

G: Górna granica

1
Włączyć przednie światła przeciwmgłowe bez kierowcy.
2
Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).

* W razie potrzeby należy wyregulować punkt padania wiązki po rzeczywistym pomiarze prześwitu poprzecznego pojazdu lub udać się do autoryzowanego dealera/partnera serwisowego marki Kia. Jest to potrzebne ze względu na to, że wartość padania może się różnić od rzeczywistego prześwitu poprzecznego.
