Réglage des phares et des phares antibrouillard avant (pour l'Europe)

Orientation des phares

Halogène (5 portes, station wagon)

LED (5 portes, Wagon, Break de chasse, CUV)

DEL (CUV)

Gonflez les pneus à la pression indiquée et retirez toute charge du véhicule, à l'exception du conducteur, de la roue de secours et des outils.

Le véhicule doit se trouver sur un terrain plat.

Tracez sur l'écran deux lignes verticales (passant au centre de chaque phare), ainsi qu'une ligne horizontale (passant également au centre de chaque phare).

Les phares et la batterie doivent être à l'état normal. Régler les phares de manière à ce que la partie la plus lumineuse s'aligne sur les lignes horizontale et verticale.

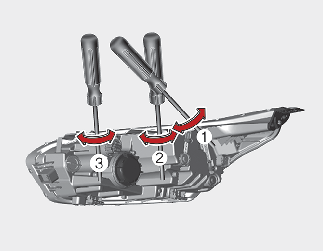

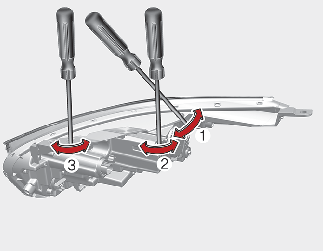

Pour diriger les feux de croisement et de route vers la gauche ou la droite, tournez le tournevis (1) dans le sens horaire ou antihoraire. Pour diriger les feux de croisement et de route vers le haut ou vers le bas, tournez le tournevis (2) dans le sens horaire ou antihoraire.

Réglage du phare antibrouillard avant

5 portes, Station wagon

5 portes, Station wagon, Shooting brake (GT Line)

Le phare antibrouillard avant peut être réglé comme les autres phares.
L'état des feux antibrouillard avant et de la batterie doit être normal.

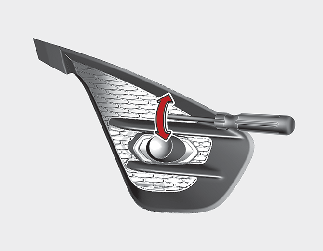

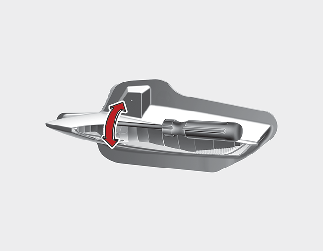

Pour orienter les feux antibrouillard avant vers le haut ou le bas, tourner le tournevis dans le sens horaire ou antihoraire.

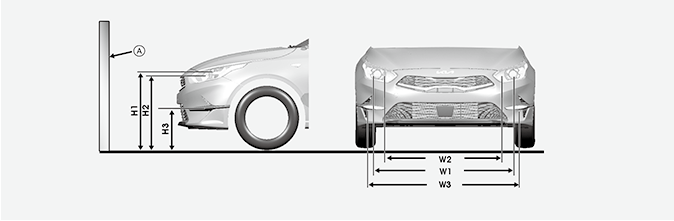

Repère d’orientation

5 portes, station wagon (modèle standard) - halogène type A

5 portes, station wagon (modèle standard) - halogène type B

* A : Écran

5 portes, station wagon (modèle GT-Line) - type Halogène

5 portes, station wagon, break - Type LED

CUV (pneu 16/18 pouces)

5 portes, Station Wagon (modèle standard)

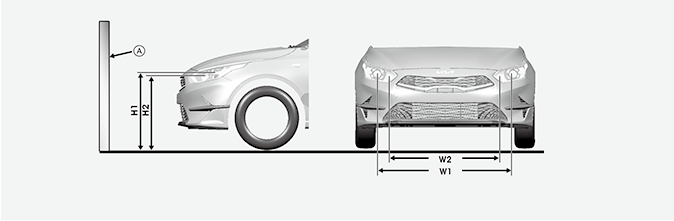

État du véhicule	Phare (halogène type A)
	Hauteur par rapport au sol		Distance entre les phares
	Feux de croisement	Feux de route	Feux de croisement	Feux de route
	H1	H2	W1	W2
sans conducteur [mm (in)]	706 (27,8)	684 (26,9)	1 344 (52,9)	1 112 (43,8)
avec conducteur [mm (in)]	700 (27,6)	678 (26,7)	1 344 (52,9)	1 112 (43,8)

État du véhicule	Phare (halogène type B)				Phare (type LED)
	Hauteur par rapport au sol		Distance entre les phares		Hauteur par rapport au sol	Distance entre les phares
	Feux de croisement	Feux de route	Feux de croisement	Feux de route	Feux de croisement/Feux de route	Feux de croisement/Feux de route
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
sans conducteur [mm (in)]	706 (27,8)	684 (26,9)	1 344 (52,9)	1 112 (43,8)	714 (28,1)	1 404 (55,3)
avec conducteur [mm (in)]	700 (27,6)	678 (26,7)	1 344 (52,9)	1 112 (43,8)	708 (27,9)	1 404 (55,3)

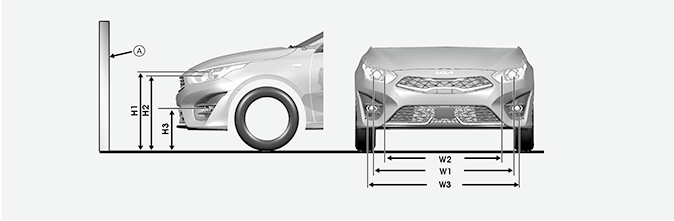

État du véhicule	Feu antibrouillard avant (type ampoule)		Feu antibrouillard avant (type LED)
	Hauteur par rapport au sol	Distance entre les phares	Hauteur par rapport au sol	Distance entre les phares
	H3	W3	H3'	W3'
sans conducteur [mm (in)]	370 (14,6)	1 426 (56,1)	694 (27,3)	1 191 (48,9)
avec conducteur [mm (in)]	366 (14,4)	1 426 (56,1)	688 (27,1)	1 191 (48,9)

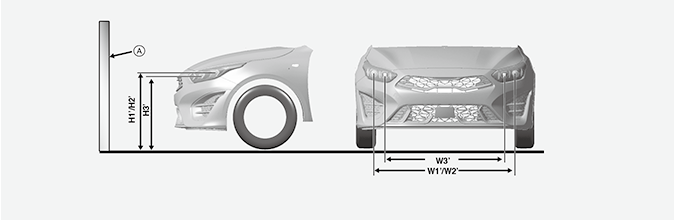

5 portes, station wagon (modèle GT-Line/GT)

État du véhicule	Phare (type halogène)				Phare (type LED)
	Hauteur par rapport au sol		Distance entre les phares		Hauteur par rapport au sol	Distance entre les phares
	Feux de croisement	Feux de route	Feux de croisement	Feux de route	Feux de croisement/Feux de route	Feux de croisement/Feux de route
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
sans conducteur [mm (in)]	698 (27,5)	676 (26,6)	1 344 (52,9)	1 112 (43,8)	706 (27,8)	1 404 (55,3)
avec conducteur [mm (in)]	692 (27,2)	670 (26,4)	1 344 (52,9)	1 112 (43,8)	700 (27,5)	1 404 (55,3)

État du véhicule	Feu antibrouillard avant (type ampoule)		Feu antibrouillard avant (type LED)
	Hauteur par rapport au sol	Distance entre les phares	Hauteur par rapport au sol	Distance entre les phares
	H3	W3	H3'	W3'
sans conducteur [mm (in)]	371 (14,6)	1 449 (57,1)	686 (27,0)	1 191 (48,9)
avec conducteur [mm (in)]	357 (14,1)	1 449 (57,1)	682 (26,9)	1 191 (48,9)

Break (modèle GT Line/GT)

État du véhicule	Phare (type halogène)				Phare (type LED)
	Hauteur par rapport au sol		Distance entre les phares		Hauteur par rapport au sol	Distance entre les phares
	Feux de croisement	Feux de route	Feux de croisement	Feux de route	Feux de croisement/Feux de route	Feux de croisement/Feux de route
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
sans conducteur [mm (in)]	701 (27,6)	679 (26,7)	1 344 (52,9)	1 112 (43,8)	709 (27,9)	1 404 (55,3)
avec conducteur [mm (in)]	695 (27,4)	673 (26,5)	1 344 (52,9)	1 112 (43,8)	703 (27,7)	1 404 (55,3)

État du véhicule	Feu antibrouillard avant (type ampoule)		Feu antibrouillard avant (type LED)
	Hauteur par rapport au sol	Distance entre les phares	Hauteur par rapport au sol	Distance entre les phares
	H3	W3	H3'	W3'
sans conducteur [mm (in)]	371 (14,6)	1 449 (57,1)	689 (27,1)	1 191 (48,9)
avec conducteur [mm (in)]	357 (14,1)	1 449 (57,1)	685 (27,0)	1 191 (48,9)

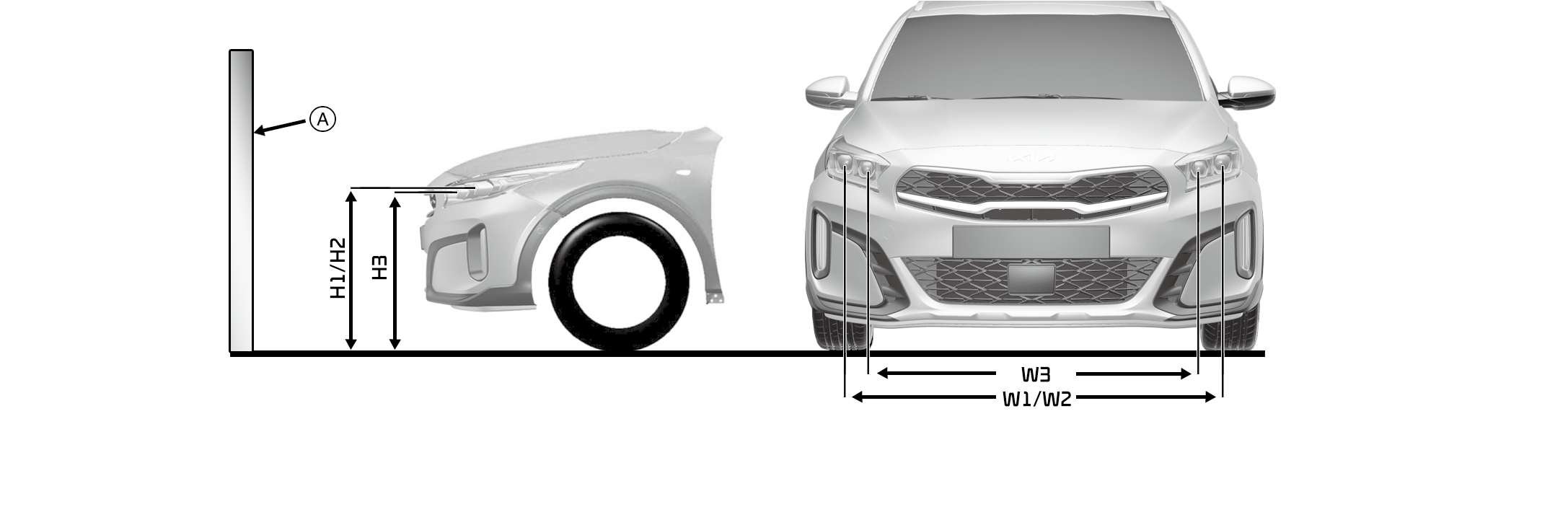

CUV (pneu 16 po)

État du véhicule	Phare (type LED)		Feu antibrouillard avant (type LED)
	Hauteur par rapport au sol	Distance entre les phares	Hauteur par rapport au sol	Distance entre les phares
	Feux de croisement/Feux de route	Feux de croisement/Feux de route	H3	W3
	H1/H2	W1/W2	H3	W3
sans conducteur [mm (in)]	755 (29,7)	1 403 (55,2)	734 (28,9)	1 201 (47,3)
avec conducteur [mm (in)]	749 (29,5)	1 403 (55,2)	728 (28,7)	1 201 (47,3)

CUV (pneu 18 po)

État du véhicule	Phare (type LED)		Feu antibrouillard avant (type LED)
	Hauteur par rapport au sol	Distance entre les phares	Hauteur par rapport au sol	Distance entre les phares
	Feux de croisement/Feux de route	Feux de croisement/Feux de route	H3	W3
	H1/H2	W1/W2	H3	W3
sans conducteur [mm (in)]	767 (30,2)	1 403 (55,2)	746 (29,4)	1,201 (47,3)
avec conducteur [mm (in)]	761 (30)	1 403 (55,2)	740 (29,1)	1,201 (47,3)

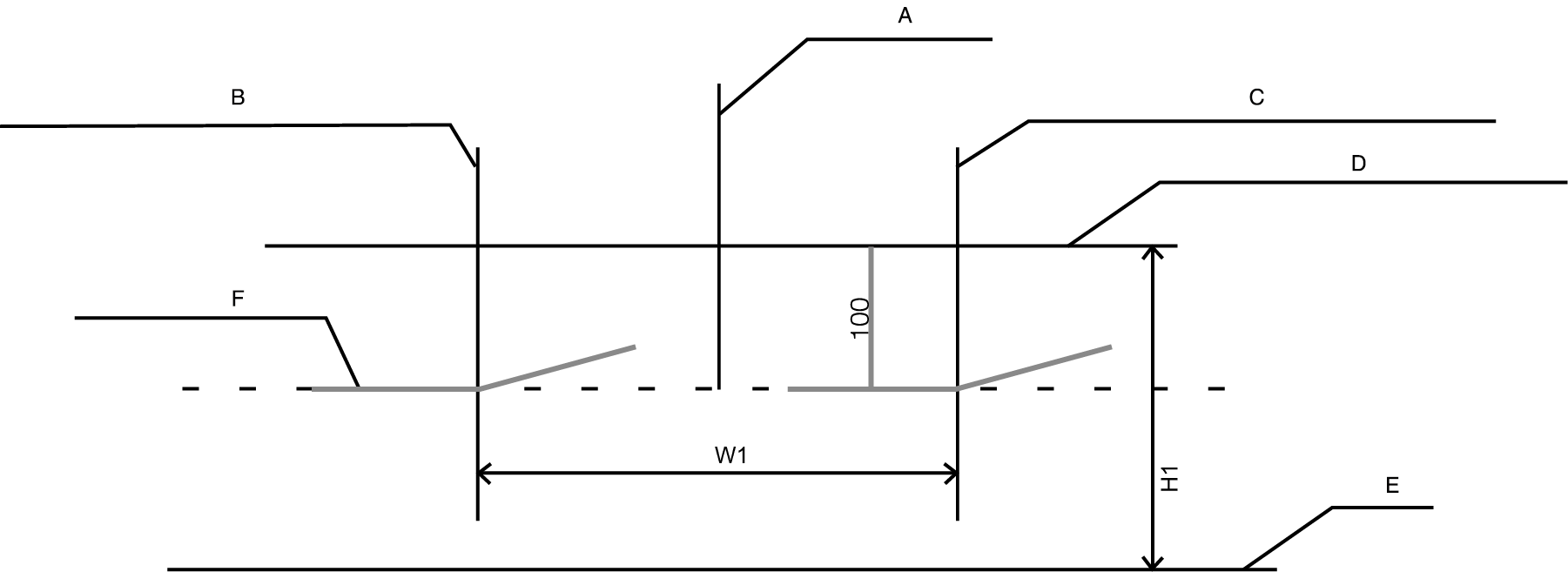

Feux de croisement (véhicule LHD)

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

Allumer les feux de croisement avec le conducteur (75 kg) à bord.

La ligne d'intersection doit être alignée sur celle de l'image.

Tout d'abord, ajustez la ligne de découpe à aligner sur la ligne horizontale, puis ajustez la ligne verticale.

Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

* S'il un réglage est nécessaire, réglez le point de visée après la mesure réelle de la garde au sol d'un véhicule ou rendez-vous chez Kia recommande de consulter un concessionnaire/réparateur Kia agréé. Cela parce que cela peut différer de la garde au sol réelle d'un véhicule.

Feux de croisement (véhicule RHD)

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

Allumer les feux de croisement avec le conducteur (75 kg) à bord.

La ligne d'intersection doit être alignée sur celle de l'image.

Tout d'abord, ajustez la ligne de découpe à aligner sur la ligne horizontale, puis ajustez la ligne verticale.

Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

Feu antibrouillard avant

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare antibrouillard gauche

C : ligne verticale marquant le centre de l'ampoule de phare antibrouillard droit

D : ligne horizontale marquant le centre du phare antibrouillard

E : sol

F : ligne d'intersection

G : limite supérieure

Allumer les feux de croisement avec le conducteur (75 kg) à bord.

La ligne d’intersection doit être alignée sur la plage autorisée (zone sombre).
