Inställning av strålkastare (Europa)
Inställning av strålkastare
Användning
-
Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservhjul och verktyg.
-
Bilen bör stå parkerad på ett plant golv.
-
Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.
-
Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.
-

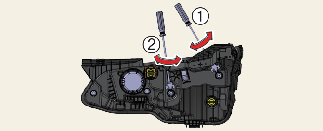

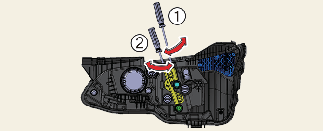

Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halvljuset.
Riktmärke
* A: Skärm
|
Bilens kondition |
Strålkastare (LED-typ) |
||||
|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
||||
|
H1 (LÅG) |
H2 (HÖG) |
W1 (LÅG) |
W2 (HÖG) |
||
|
utan förare [mm (in)] |
Typ A |
708 (27,9) |
698 (27,5) |
1 610 (63,4) |
1 416 (55,8) |
|
Typ B |
734 (28,9) |
679 (26,7) |
1 572 (61,9) |
1 526 (60,5) |
|
|
med förare [mm (in)] |
Typ A |
698 (27,5) |
688 (27,1) |
1 610 (63,4) |
1 416 (55,8) |
|
Typ B |
724 (28,5) |
669 (26,3) |
1 572 (61,9) |
1 526 (60,5) |
|

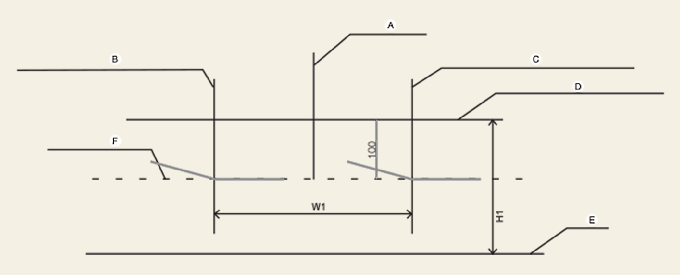

Strålkastare, halvljus (vänsterstyrd modell)
-
A: Fordonsaxel
-
B: Vertikal linje för glödlampans mitt i vänster strålkastare
-
C: Vertikal linje för glödlampans mitt i höger strålkastare
-
D: Horisontell linje för strålkastarens mitt
-
E: Mark
-
F: Avgränsningslinje
Användning
-
Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Lossa parkeringsbromsen och lägg växeln i N (neutral) och ställ, om anordning för strålkastarjustering finns, in strömbrytaren för strålkastarjustering på ”0”.

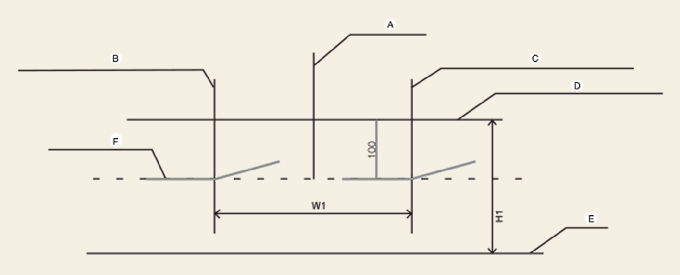

Strålkastare, halvljus (högerstyrd modell)
-
A: Fordonsaxel
-
B: Vertikal linje för glödlampans mitt i vänster strålkastare
-
C: Vertikal linje för glödlampans mitt i höger strålkastare
-
D: Horisontell linje för strålkastarens mitt
-
E: Mark
-
F: Avgränsningslinje
Användning
-
Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Lossa parkeringsbromsen och lägg växeln i N (neutral) och ställ, om anordning för strålkastarjustering finns, in strömbrytaren för strålkastarjustering på ”0”.
