Kontrolka stanu ładowania dla ładowarki przenośnej
|
Kontrolka |
Szczegóły |
|
|---|---|---|
|
POWER |
Wł.: Zasilanie włączone |
|
|
CHARGE |
ON (WŁ.) Ładowanie Miga: Ograniczenie prądu spowodowane wysoką temperaturą wtyczki lub wysoką temperaturą wewnętrzną |
|
|
FAULT |
Miga: Ładowanie przerwane |
|
|
CHARGE LEVEL (Poziom naładowania) |
12 |
12 A |
|
10 |
10 A |
|
|
08 |
8 A |
|
|
06 |
6 A |
|
|
Prąd ładowania ulega zmianie po wciśnięciu i przytrzymaniu przycisku (1) przez mniej niż 1 sekundę, gdy wtyczka ładowarki podłączona jest do gniazdka elektrycznego, ale nie do pojazdu. Skrzynka sterująca
 |
||
Stan/diagnostyka/środki zaradcze
-
Złącze ładowania podłączone do pojazdu (WŁĄCZONA zielona kontrolka ZASILANIE)
-
Wtyczka podłączona do gniazdka elektrycznego (zapalona zielona kontrolka ZASILANIE)
Podczas ładowania
-

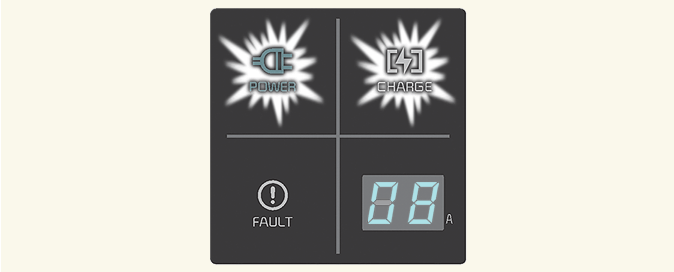

Wskaźnik ładowania (WŁĄCZONA zielona kontrolka ZASILANIE/ WŁĄCZONA niebieska kontrolka ŁADOWANIE)
-
Prąd ładowania

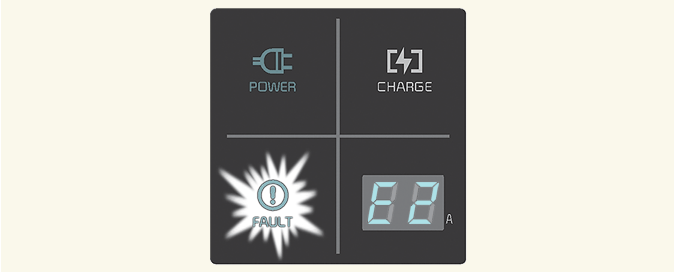

Przed podłączeniem złącza ładowania do pojazdu (WŁĄCZONA zielona kontrolka ZASILANIE, migająca czerwona kontrolka USTERKA)
-
Nieprawidłowa temperatura
-
Usterka CCB (skrzynki sterującej)
Podłączone do pojazdu (WŁĄCZONA zielona kontrolka ZASILANIE, migająca czerwona kontrolka USTERKA)
-
Usterka urządzenia diagnostycznego
-
Upływ prądu
-
Nieprawidłowa temperatura
Awaria prądu upływowego (WŁĄCZONA zielona kontrolka ZASILANIE, migająca czerwona kontrolka USTERKA)
-
Po rozłączeniu i ponownym podłączeniu wtyczki zasilania, nacisnąć i po 2 lub więcej sekundach zwolnić przycisk, aby wyczyścić błąd.

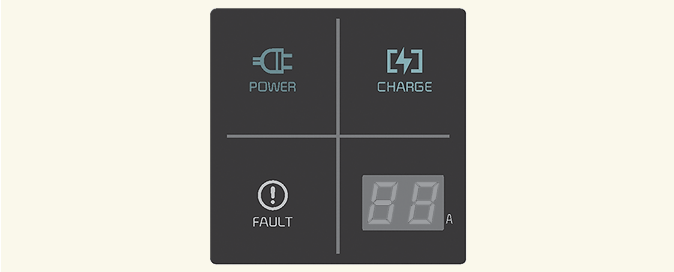

Tryb oszczędzania energii
-
Wskaźnik poziomu naładowania wyłączy się, jeśli przez 1 minutę nie wystąpi żadna zmiana statusu.
