Opis skrzynki bezpieczników/przekaźników

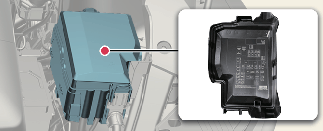

Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.

UWAGA

Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

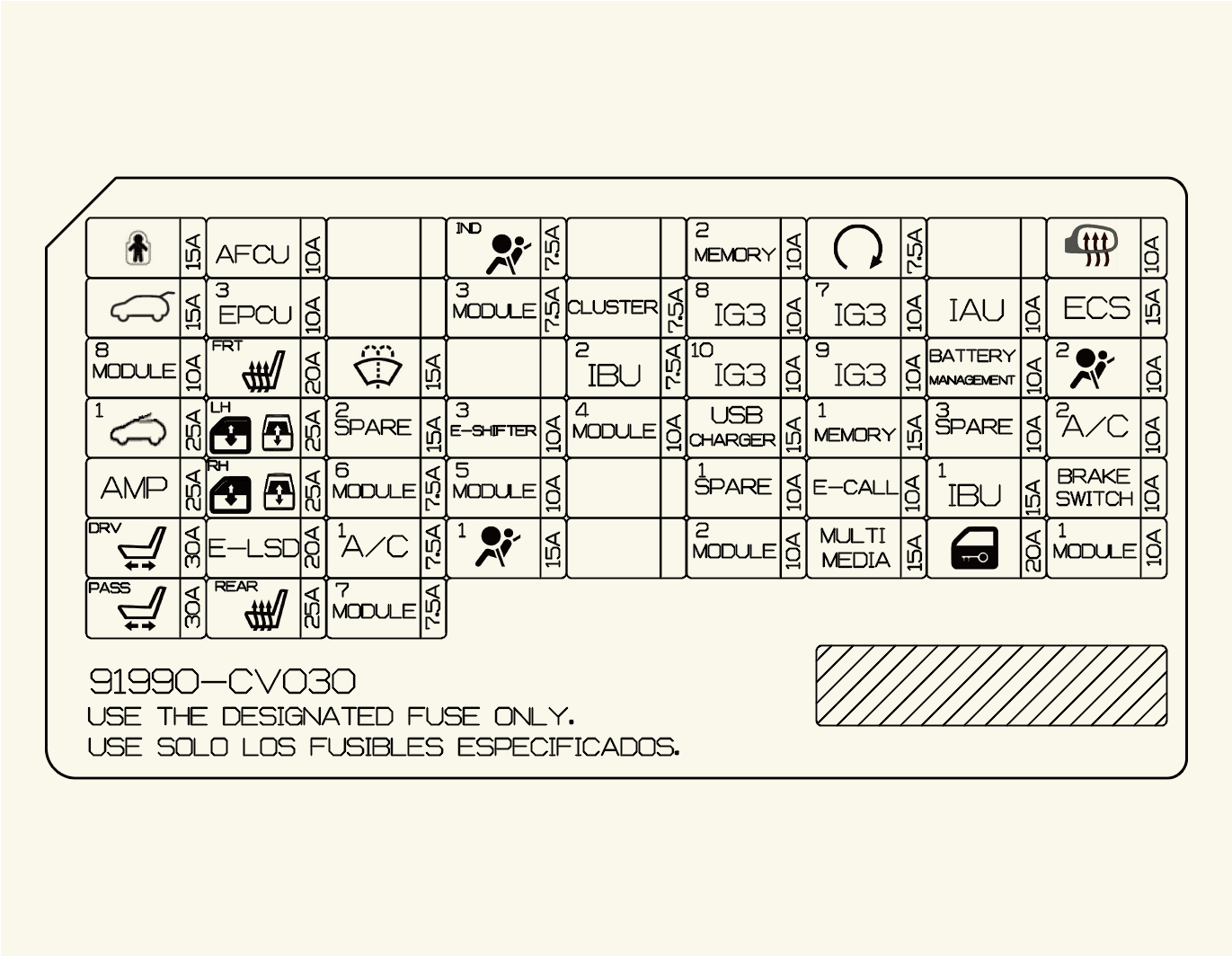

Skrzynka bezpieczników po stronie kierowcy

Blok zaciskowy ICU

Nazwa bezpiecznika	Prąd znam. bezpiecznika	Chroniony obwód
CHILD LOCK	15 A	Przekaźnik zabezpieczenia przed dziećmi, przekaźnik mechanizmu odblokowywania zabezpieczenia przed dziećmi
AFCU	10 A	AFCU
A/BAG IND	7,5 A	Konsola górna
MEMORY2	10 A	Bezpiecznik – MEMORY2, jednostka oświetlenia nastrojowego, oświetlenie nastrojowe płyty chroniącej przed uderzeniami LH/RH, ADP, wyświetlacz projekcyjny, jednostka ADS
START (Rozruch)	7,5 A	VCU, IBU (zintegrowana jednostka sterowania nadwoziem)
PODGRZEWANIE LUSTERKA	10 A	Jednostka lusterka zewnętrznego po stronie kierowcy/pasażera
TAILGATE OPEN	15 A	Zatrzask klapy bagażnika
EPCU 3	10 A	Tylny przemiennik
MODULE3	7,5 A	Przełącznik wielofunkcyjny, IBU (zintegrowana jednostka sterowania nadwoziem), przełącznik świateł stopu, moduł drzwi kierowcy
ZESTAW WSKAZNIKOW	7,5 A	Wyświetlacz projekcyjny, zestaw przyrządów i wskaźników
IG3 8	10 A	Jednostka V2L, ICCU, VCMS, tylna elektroniczna pompa olejowa, CDM
IG3 7	10 A	Wewnętrzy samochodowy czujnik temperatury, jednostka główna systemu audio/wideo i nawigacji, A/C PTC (termistor), ogrzewacz, moduł sterowania A/C, zestaw wskaźników i przyrządów
IAU	10 A	Zewnętrzna klamka drzwi po stronie kierowcy/pasażera
ECS	15 A	Nieużywany
MODULE8	10 A	Moduł elektronicznej regulacji siedzenia po stronie kierowcy/pasażera, ręcznik przełącznik siedzenia po stronie kierowcy/pasażera
S/HEATER FRT	20 A	Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń
SPRYSKIWACZ	15 A	Przełącznik wielofunkcyjny
IBU2	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
IG3 10	10 A	SCU (jednostka sterowania systemem), tylny przemiennik, BMU
IG3 9	10 A	Nieużywany
BATTERY MANAGEMENT	10 A	BMU
AIR BAG2	10 A	Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
SUNROOF1	25 A	Silniczek okna dachowego
P/WINDOW LH	25 A	Moduł elektrycznego sterowania szybą bezpieczeństwa po stronie kierowcy (LHD), moduł elektrycznego sterowania szybą bezpieczeństwa po stronie pasażera (RHD), przełącznik elektrycznego sterowania tylnymi szybami LH
SPARE2 (IG2)	15 A	Nieużywany
E-SHIFTER 3	10 A	Pokrętło zmiany w elektronicznym module ATM (automatyczna skrzynia biegów)
MODULE4	10 A	Przedni/tylny radar narożnikowy LH/RH, przedni/tylny przemiennik, jednostka ADAS (jazda), jednostka VESS (system wirtualnego dźwięku silnika), radar inteligentnego tempomatu, kamera widoku z przodu (ADAS), jednostka (ADAS), przełącznik górnej pokrywy konsoli
ŁADOWARKA USB	15 A	Ładowarka USB siedzenia kierowcy/pasażera, ładowarka USB konsoli przedniej nr 1 / nr 2
MEMORY1	15 A	Bezpiecznik – MEMORY2, zestaw wskaźników i przyrządów, jednostka sterowania A/C, oświetlenie nastrojowe konsoli (górne/dolne), przełącznik podłogowy konsoli, oświetlenie nastrojowe drzwi po stronie pasażera/kierowcy, oświetlenie nastrojowe drzwi tylnych LH/RH
SPARE3 (B+)	10 A	Nieużywany
A/C2	10 A	Moduł sterowania A/C, zawór wysokociśnieniowy, łączówka (przekaźnik dmuchawy) zaworów czynników chłodniczych nr 1 / nr 2 P/R, chłodziarka BSA nr 1, zawór chłodziwa A/C
AMP	25 A	Wzmacniacz (AMP)
P/WINDOW RH	25 A	Moduł elektrycznego sterowania szybą bezpieczeństwa po stronie pasażera (LHD), moduł elektrycznego sterowania szybą bezpieczeństwa po stronie kierowcy (RHD), przełącznik elektrycznego sterowania tylnymi szybami RH
MODULE6	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
MODULE5	10 A	Złącze kanału transmisji danych, lusterko elektrochromatyczne, jednostka E-CALL, jednostka główna systemu audio/wideo i nawigacji, przełącznik płyty zabezpieczającej przed uderzeniami, reflektor LH/RH, AMP (wzmacniacz), ładowarka bezprzewodowa do smartfonów, moduł elektronicznej regulacji siedzenia po stronie kierowcy/pasażera, moduł regulacji przedniej wentylacji siedzenia, moduł regulacji podgrzewacza tylnego i przedniego siedzenia, przełącznik podłogowy konsoli, moduł urządzenia poziomującego automatycznego reflektora, moduł IFS (inteligentny system oświetlenia przedniego)
SPARE1 (ACC)	10 A	Nieużywany
E-CALL	10 A	Jednostka E-CALL
IBU1	15 A	IBU (zintegrowana jednostka sterowania nadwoziem)
PRZEŁĄCZNIK HAMULCA	10 A	Przełącznik świateł hamowania, IBU (zintegrowana jednostka sterowania nadwoziem)
P/SEAT DRV	30 A	Przełącznik elektrycznego regulowania fotela kierowcy, moduł elektrycznego regulowania fotela kierowcy (wyposażony w IMS – zintegrowaną pamięć ustawień)
A/C1	7,5 A	Moduł sterowania A/C
AIR BAG1	15 A	Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
MODULE2	10 A	AMP (wzmacniacz), ADP, łączówka P/E (przekaźnik gniazdka elektrycznego), IBU (zintegrowana jednostka sterowania nadwoziem), jednostka E-CALL, jednostka ADAS, klawiatura systemu audio/wideo i nawigacji, jednostka główna systemu audio/wideo i nawigacji
MULTIMEDIA	15 A	Jednostka główna systemu audio/wideo i nawigacji
DOOR LOCK	20 A	Przekaźnik blokowania drzwi, przekaźnik odblokowania drzwi, przekaźnik rygla
MODULE1	10 A	Przełącznik lampy ostrzegawczej, przełącznik wielofunkcyjny, złącze kanału transmisji danych, czujnik deszczu, syrena UIP, czujnik UIP, jednostka PTG, moduł drzwi kierowcy, jednostka lusterka zewnętrznego po stronie kierowcy/pasażera
P/SEAT PASS	30 A	Przełącznik elektrycznej regulacji fotela pasażera, moduł elektrycznej regulacji fotela pasażera
S/HEATER RR	25 A	Moduł regulacji podgrzewacza tylnego siedzenia

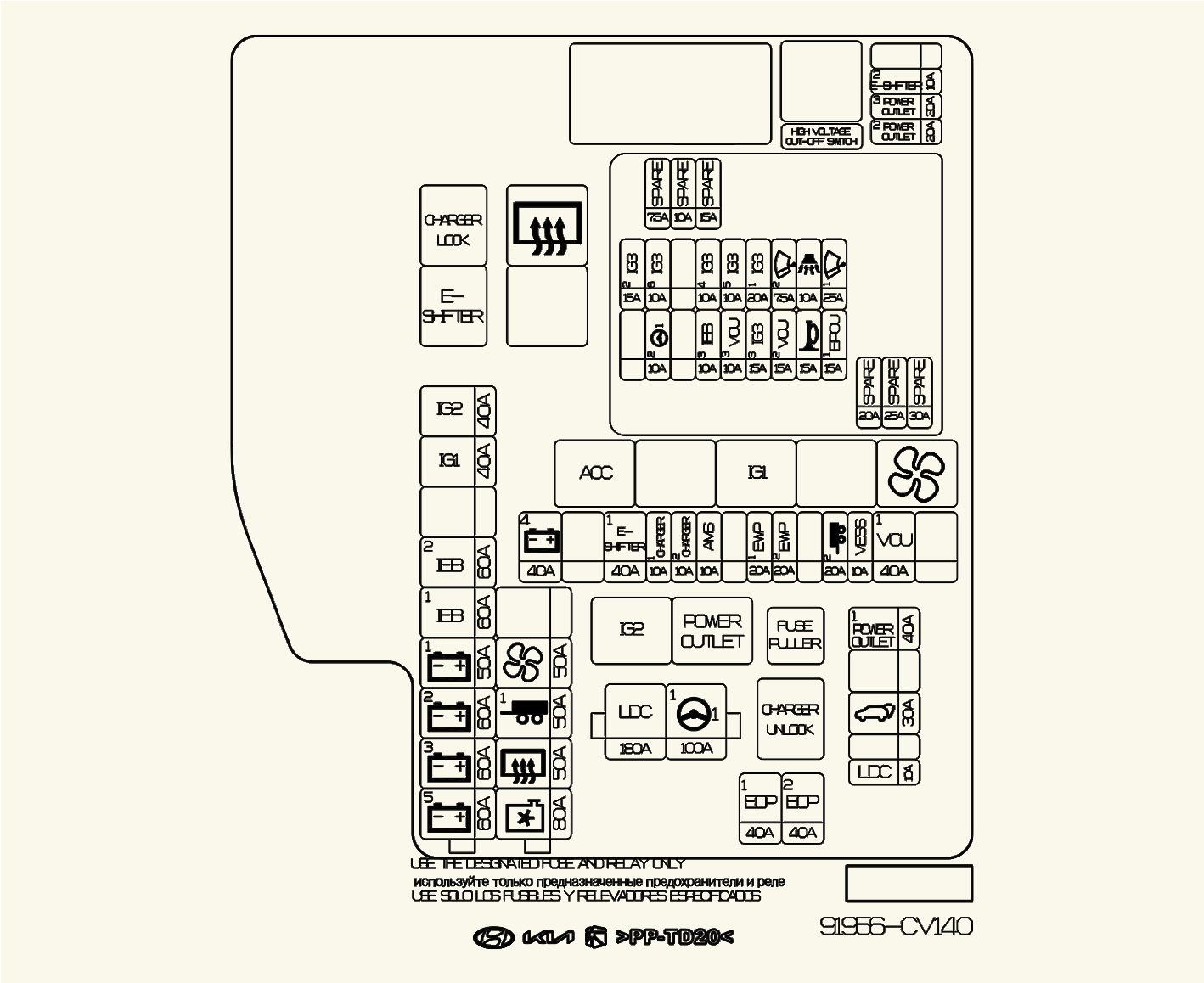

Skrzynka bezpieczników w komorze silnika

Obwód (łączówka P/R)

Nazwa bezpiecznika		Prąd znam. bezpiecznika	Chroniony obwód
MULTI FUSE-1	LDC	180 A	Złącze P/R (bezpiecznik: P/OUTLET1, T/GATE, EOP1, EOP2)
MULTI FUSE-1	MDPS1	100 A	Zespół elektrycznego wspomagania kierownicy (MDPS) * MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy).
MULTI FUSE-3	B+5	60 A	Blok PCB (główny przekaźnik IG3, bezpiecznik: WIPER1, EPCU1, B/ALARM, HORN, VCU2)
	B+3	60 A	Łączówka ICU (bezpiecznik: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)
	B+2	60 A	Łączówka ICU (IPS1, PS6, IPS8, IPS9, IPS10)
	B+1	50 A	Łączówka ICU (IPS2, IPS3, IPS5, IPS7, IPS13)
	IEB1	60 A	Moduł IEB
	IEB2	60 A	Moduł IEB
	IG1	40 A	Łączówka P/R (przekaźnik ACC, przekaźnik IG1)
	IG2	40 A	Łączówka P/R (przekaźnik IG2)
MULTI FUSE-2	C/FAN	80 A	Silnik wentylatora
	RR HTD	50 A	Łączówka P/R (przekaźnik tylnej nagrzewnicy)
	TRAILER1	50 A	Jednostka złącza przyczepy
	DMUCHAWA	50 A	Łączówka P/R (przekaźnik dmuchawy)
BEZP.	B+4	40 A	Łączówka ICU (przekaźnik długoterminowego zatrzasku ładunkowego, bezpiecznik: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)
	E-SHIFTER1	40 A	Łączówka P/R (przekaźnik E-Shifter, bezpiecznik: E-SHIFTER2)
	CHARGER1	10 A	Łączówka P/R (przekaźnik zablokowania ładowarki, przekaźnik odblokowania ładowarki), ICCU, VCMSCDM
	CHARGER2	10 A	CDM
	AMS	10 A	Czujnik akumulatora 12 V
	EWP1	20 A	Elektroniczna pompa wodna nr 1
	EWP2	20 A	Elektroniczna pompa wodna nr 2
	TRAILER2	20 A	Jednostka złącza przyczepy
	VESS	10 A	Jednostka VESS
	VCU1	40 A	VCU
	P/OUTLET1	40 A	Przekaźnik gniazdka zasilania
	T/GATE	30 A	Jednostka PTG
	EOP1	40 A	Tylna elektroniczna pompa oleju
	EOP2	40 A	Przednia elektroniczna pompa oleju (4WD)
	E-SHIFTER2	10 A	Przekaźnik E-Shifter, SCU, elektroniczne pokrętło zmiany ATM
	P/OUTLET3	20 A	Tylne gniazdko zasilania
	P/OUTLET2	20 A	Przednie gniazdko zasilania

Blok PCB

Nazwa bezpiecznika	Prąd znam. bezpiecznika	Chroniony obwód
WIPER1	25 A	Blok PCB (płytka z obwodami drukowanymi) (główny przekaźnik wycieraczki)
EPCU1	15 A	Przedni przemiennik (4WD)
B/ALARM	10 A	Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu przeciwwłamaniowego)
KLAKSON	15 A	Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu)
WIPER2	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
VCU2	15 A	VCU
IG3 1	20 A	Łączówka ICU (bezpiecznik: IG3 8, IG3 7, IG3 10, IG3 9)
IG3 3	15 A	Elektroniczna pompa płynu chłodzącego
IG3 5	10 A	BMS (system zarządzania akumulatorem) Trójdrożny zawór chłodziwa
VCU3	10 A	VCU
IG3 4	10 A	Elektroniczna pompa wodna nr 1, nr 2, sprężarka A/C
IEB3	10 A	Moduł IEB
IG3 6	10 A	Silnik wentylatora, przednia elektroniczna pompa oleju (4WD)
MDPS2	10 A	Zespół elektrycznego wspomagania kierownicy (MDPS) * MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy).
IG3 2	15 A	Przedni przemiennik (4WD), VCU

Przekaźnik

Typ przekaźnika przedstawiono w poniższej tabeli.

Nazwa przekaźnika	Prędkości	TYP
Przekaźnik zablokowania ładowarki		MIKRO
Przekaźnik E-Shifter		MIKRO
Przekaźnik ogrzewania tylnego		MINI
Przekaźnik ACC		MIKRO
Przekaźnik IG1		MIKRO
Przekaźnik nawiewu		MIKRO
Przekaźnik IG2		MIKRO
Przekaźnik gniazdka zasilania		MIKRO
Przekaźnik odblokowania ładowarki		MIKRO
