So prüfen Sie das Symbol auf der Ladekennzeichnung (ausstattungsabhängig)
|
LADEBUCHSE des Fahrzeugs |
Ladestecker STECKDOSE |
|---|---|
 |
Typ A
 Typ B
  < Position des Symbols und Anwendungsbeispiel > |
 |
|
LADEBUCHSE des Fahrzeugs |
Ladestecker STECKDOSE |
|---|---|
 |
Typ A
  < Position des Symbols und Anwendungsbeispiel > |
 |
Sicherheitshinweise für das Laden mit Wechselstrom- und Erhaltungsladegerät* (tragbares Ladekabel*) (Wechselstromladung)
-

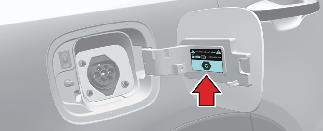

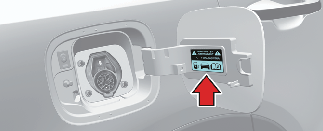

Prüfen Sie nach Öffnen der Ladeklappe das Ladesymbol unten auf dem Warnschild.
-

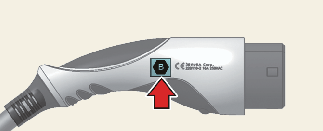

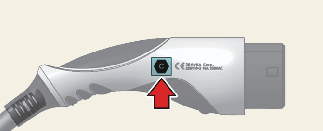

Prüfen Sie das Symbol für den Ladestecker des Wechselstrom- und Erhaltungsladegerätkabels.
-
Nach Prüfen des Buchstabens des Ladesymbols fahren Sie mit dem Ladeschritt fort.
* Weitere Details zur Mehr Informationen.
-
Es besteht die Gefahr von Ausfällen, Brand, Verletzung usw., wenn ein Ladestecker mit nicht übereinstimmendem Symbol verwendet wird.
* : Abhängig von Ihrer Region ist dieses Kabel nicht in Ihrem Fahrzeug enthalten.

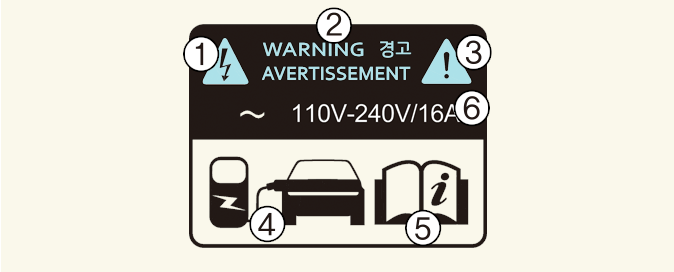

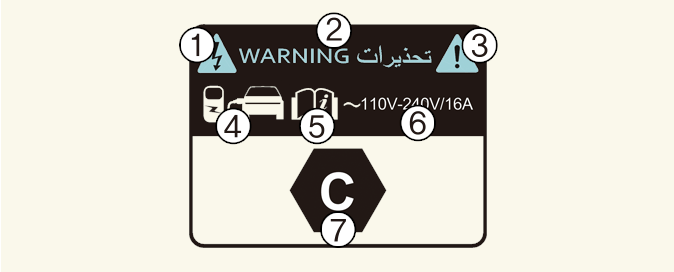

Ladekennzeichnung
Die Kennzeichnung für elektrisches Laden ist an der Ladeklappe angebracht.
1 - 3: Hochspannungswarnung
4: Identifikator für Ladeklappe
5: Weitere Details finden Sie unter Mehr Informationen.
6: Ladespannung und -stromstärke - (
) Wechselstrom einphasig.
7: Identifikatoren für Ladetyp. Weitere Details finden Sie unter Mehr Informationen.
Tabelle der Symbole für die Ladekennzeichnung
|
Art der Stromzufuhr |
Konfiguratoren |
Zubehörtyp |
Spannungsbereich |
Identifikator |
|---|---|---|---|---|
|
Wechselstrom |
7P |
Fahrzeugstecker und Fahrzeugbuchse |
≤480V RMS |
|
|
Wechselstrom |
5P |
Fahrzeugstecker und Fahrzeugbuchse |
≤250 V RMS |
|
* : Abhängig von Ihrer Region ist dieses Kabel nicht in Ihrem Fahrzeug enthalten.
