Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais einschließlich ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

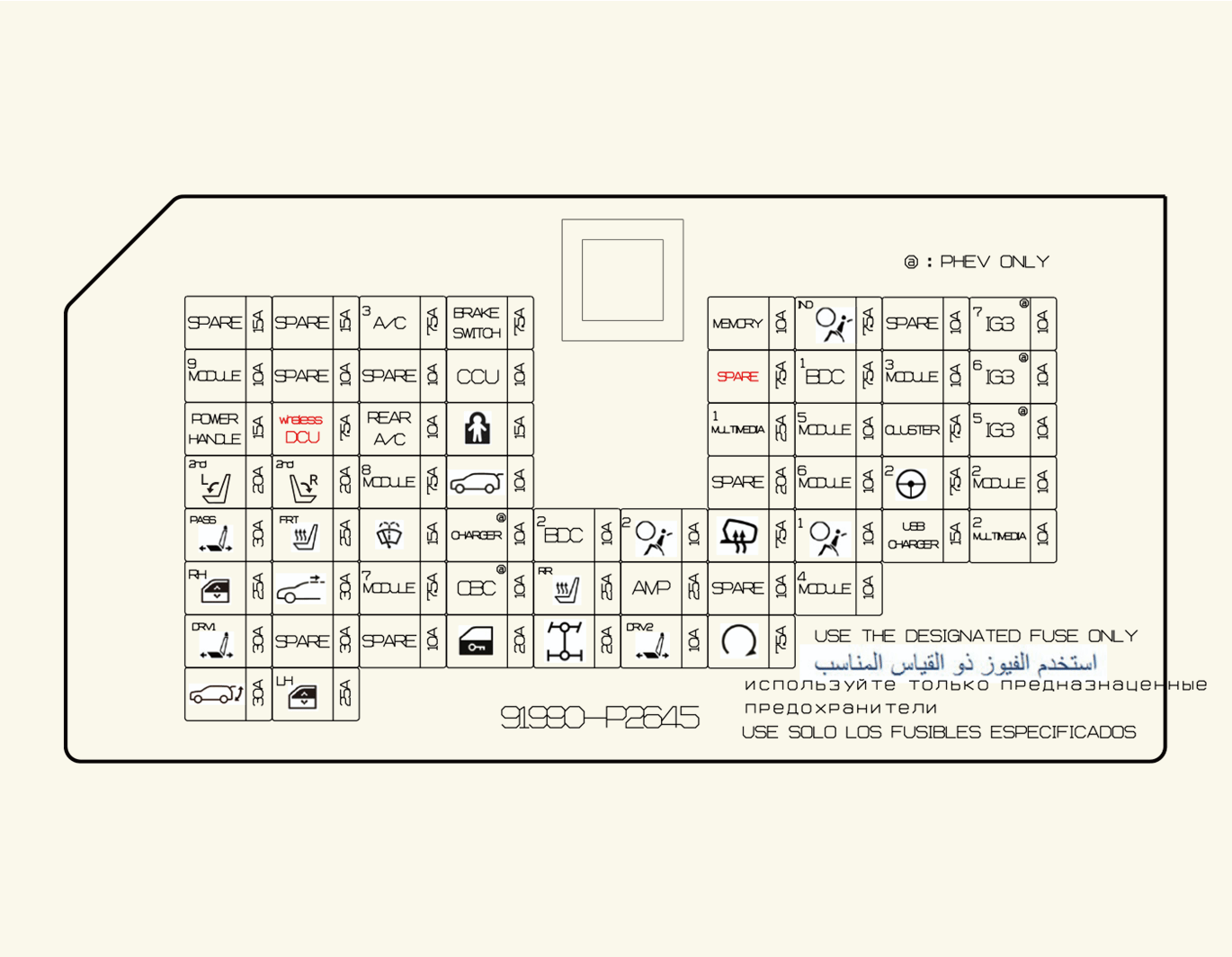

Sicherungskasten auf der Fahrerseite
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC (Manuelle Temperaturregelung), DATC (Duale automatische Temperaturregelung), ERJB (PTC Heizungsrelais2) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (Body Domain Controller), Bremslichtschalter |
|
MEMORY |
 |
10A |
Kombiinstrument, Stimmungslampeneinheit, Stimmungslampen links/rechts, BDC (Body Domain Contoller), integrierte Kameraeinheit, HUD, MTC (manuelle Temperaturregelung), DATC (duale automatische Temperaturregelung), ADAS PRK ECU, Schalter für die hintere Klimaanlage |
|
A/BAG IND |
 |
7,5 A |
Dachkonsole |
|
MODULE9 |
 |
10A |
OBD, Schlüsselmagnetschalter, Warnblinkschalter, Multifunktionsschalter, Regensensor, UIP-Sirenensensor, Haupt-Fensterheberschalter, Schalter für den Außentürgriff des Fahrers, Schalter für den Außentürgriff des Beifahrers, Einheit Elektrische Heckklappe, elektrische Sitzeinheit für den 1. Sitz |
|
IG3 7 |
 |
10A |
CDM (Charge Door Module) - PHEV |
|
CCU |
 |
10A |
CCU (Zentrale Kommunikationseinheit) |
|
BDC1 |
 |
7,5 A |
BDC (Body Domain Controller) |
|
MODULE3 |
 |
10A |
CCU (Zentrale Kommunikationseinheit), DCU (Datenkonnektivitätseinheit), Bremslichtschalter |
|
IG3 6 |
 |
10A |
DATC (Duale Automatische Temperaturregelung), CCNC (Vernetztes Auto-Navigations-Cockpit) - PHEV |
|
POWER HANDLE |
 |
15A |
Kipp-/Teleskopeinheit |
|
wireless DCU |
 |
7,5 A |
DCU (Datenkonnektivitätseinheit) |
|
REAR A/C |
 |
10A |
Schalter für die hintere Klimaanlage, Gebläsemotor für die hintere Klimaanlage |
|
CHILD LOCK |
 |
15A |
Kindersicherung im hinteren Türschloss rechts/links |
|
MULTI MEDIA1 |
 |
25A |
CCNC (Vernetztes Auto-Navigations-Cockpit) |
|
MODULE5 |
 |
10A |
Kabelloses Ladegerät, OBD, MTC (Manuelle Temperaturregelung), DATC (Duale automatische Temperaturregelung), ECM/DCM-Spiegel, integrierte Kameraeinheit, CCNC (Vernetztes Auto-Navigations-Cockpit), elektrische Sitzverstellung für den 1. Sitz, Verstärker, HLLD (Scheinwerferhöhenverstellung) |
|
CLUSTER |
 |
7,5 A |
Kombiinstrument, HUD (Head-Up-Display) |
|
IG3 5 |
 |
10A |
CCU (Zentrale Kommunikationseinheit) - PHEV |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Stelleinheit Umlegen des 2. Sitzes links |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Stelleinheit Umlegen des 2. Sitzes rechts |
|
MODULE8 |
 |
7,5 A |
P_LBM (Park-Lithium-Batteriemodul) |
|
T/GATE OPEN |
 |
10A |
Heckklappenverriegelung |
|
MODULE6 |
 |
7,5 A |
Multifunktionsschalter, Haupt-Fensterheberschalter |
|
MDPS2 |
 |
7,5 A |
MDPS-Einheit (motorgetriebene Servolenkung) * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
MODULE2 |
 |
10A |
CCNC-Tastatur (Vernetztes Auto-Navigations-Cockpit), BDC (Karosseriesteuergerät), CCU (Zentrale Kommunikationseinheit), USB-Ladegerät, integrierte Kameraeinheit, CCNC (Vernetztes Auto-Navigations-Cockpit), MTC, DCU (Datenkonnektivitätseinheit), Dachkonsole, Verstärker, ADAS-Parkeinheit |
|
P/SEAT PASS |
 |
30A |
Motor elektrisches Sitzverstellung Beifahrersitz |
|
S/HEATER FRT |
 |
25A |
Sitzheizung/-belüftung 1. Sitz rechts/links |
|
WASHER |
 |
15A |
Multifunktionsschalter |
|
CHARGER |
|
10A |
CDM (Charge Door Module) - PHEV |
|
BDC2 |
 |
10A |
BDC (Body Domain Controller), Schalter für den Außentürgriff des Fahrers, Schalter für den Außentürgriff des Beifahrers, ATM-Hebel, Digital Key 2.0-Einheit/Sensor |
|
A/BAG2 |
 |
10A |
Airbag Steuereinheit |
|
HEATED MIRROR |
 |
7,5 A |
Beheizter Außenspiegel links/rechts |
|
A/BAG1 |
 |
10A |
Airbag Steuereinheit |
|
USB CHARGER |
 |
15A |
USB-Ladegerät rechts/links Kofferraum, USB-Ladegerät 1. Sitz rechts/links |
|
MULTI MEDAI2 |
 |
10A |
Nicht verwendet |
|
P/WINDOW RH |
 |
25A |
Motor Fensterheber rechts |
|
SUNROOF |
 |
40 A |
Panoramadach-Motor |
|
MODULE7 |
|
7,5 A |
BDC (Body Domain Controller) |
|
OBC |
 |
10A |
[OBC] Bordladegerät - PHEV |
|
S/HEATER RR |
 |
15A |
Sitzheizung 2. Sitz links/rechts |
|
AMP |
 |
25A |
Verstärker |
|
MODULE4 |
 |
10A |
Frontkamera, Kipp-/Teleskopeinheit, C/PAD-Schalter, ADAS-Antriebseinheit, Heckradar links/rechts, 4WD-ECU, DCU (Dosiersteuereinheit), Konsolenschalter, ADAS-Parkeinheit, Radar vorne, Eckradar vorne links/rechts |
|
P/SEAT DRV1 |
 |
30A |
Motor elektrische Sitzverstellung Fahrersitz |
|
DR LOCK |
 |
20A |
Verriegelung/Entriegelung alle Türen |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Motor elektrische Sitzverstellung Fahrersitz |
|
START |
 |
10A |
BDC (Body Domain Controller), Bremslichtschalter |
|
POWER TAILGATE |
|
15A |
Einheit Elektrische Heckklappe |
|
P/WINDOW LH |
 |
25A |
Motor Fensterheber links |

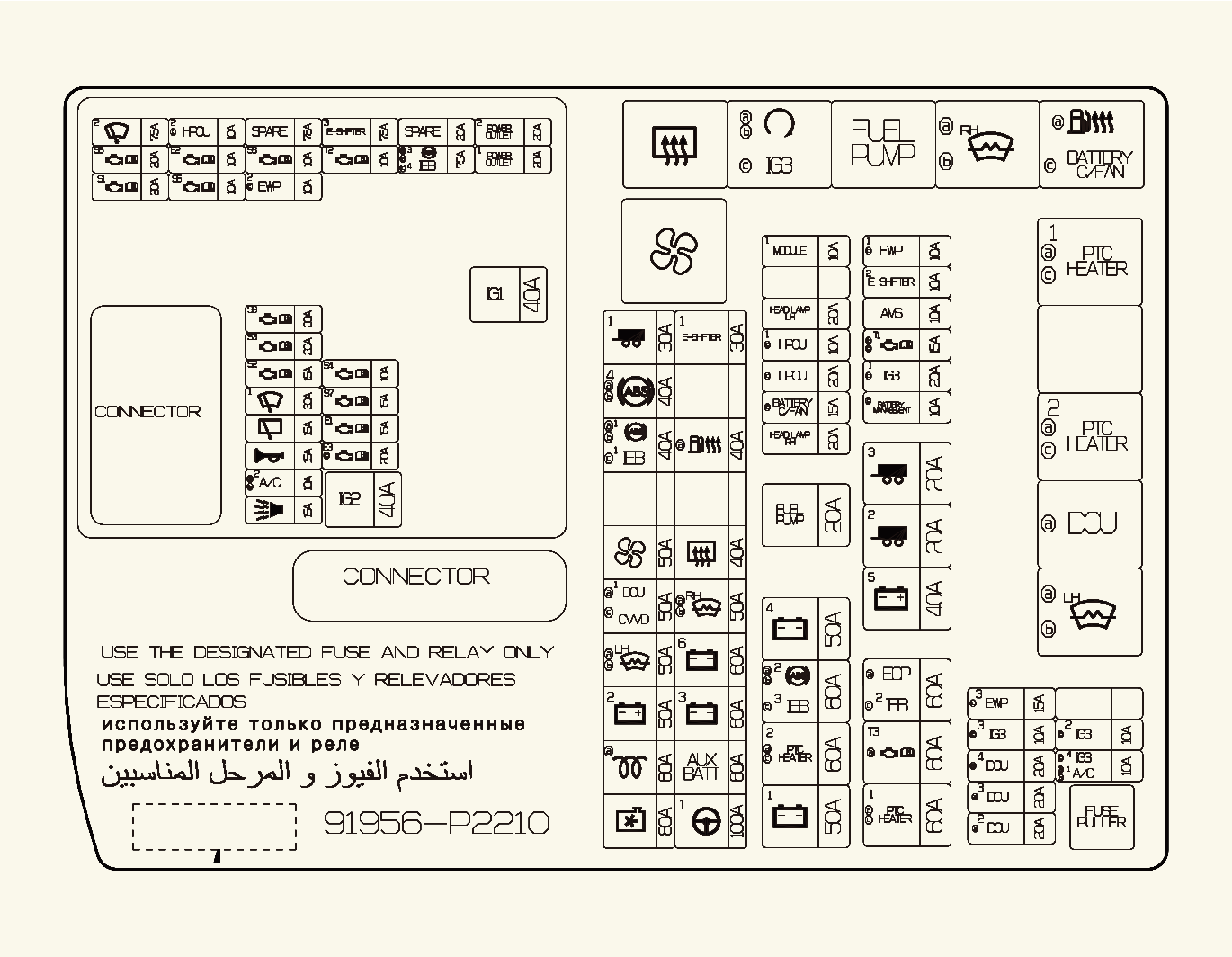

Sicherungskasten im Motorraum
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende auf dem Aufkleber im Sicherungskastendeckel. Das Diagramm stellt die spezifischen Informationen für Ihr Fahrzeug bereit.
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
COOLING FAN |
 |
80 A 100 A |
Kühllüfter-Motor 80A (600W), Kühllüfter-Motor 100A (715W) |
|
GCU |
 |
60 A |
Nicht verwendet |
|
B+2 |
 |
50 A |
PDC (Power Domain Controller) |
|
W/S Heated Glass LH |
 |
50 A |
Nicht verwendet |
|
CVVD |
 |
50 A |
CVVD |
|
BLOWER |
 |
50 A |
Gebläserelais |
|
IEB1 |
|
40 A |
IEB-Einheit |
|
ABS4 |
 |
40 A |
Nicht verwendet |
|
TRAILER1 |
 |
30 A |
Anhänger-Modul |
|
MDPS1 |
 |
100 A |
MDPS-Einheit (motorgetriebene Servolenkung) * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
AUX BATT |
 |
60 A |
Schalter für die hintere Klimaanlage, Gebläsemotor für die hintere Klimaanlage |
|
B+3 |
 |
60 A |
PDC (Power Domain Controller) |
|
B+6 |
 |
60 A |
Leiterplattenblock |
|
W/S Heated Glass RH |
 |
50 A |
Nicht verwendet |
|
REAR HEATED |
 |
40 A |
Beheizte Heckscheibe Relais |
|
FUEL HEATER |
 |
40 A |
Nicht verwendet |
|
E-SHIFTER1 |
 |
30 A |
SCU-Steuergerät (Shift By Wire) |
|
B+1 |
 |
50 A |
PDC (Power Domain Controller) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] PTC-Heizungsrelais 2 |
|
IEB3 |
 |
60A |
IEB-Einheit |
|
B+4 |
 |
50 A |
PDC (Power Domain Controller) |
|
FUEL PUMP |
 |
20 A |
Kraftstoffpumpenrelais |
|
HEAD LAMP RH |
 |
20 A |
SCHEINWERFER RECHTS |
|
BATTERY C/FAN |
 |
15 A |
Batterie Kühlgebläse |
|
OPCU |
 |
20 A |
OPCU (Steuergerät für die Ölpumpe) |
|
HPCU |
 |
10A |
HPCU |
|
HEAD LAMP LH |
 |
20 A |
SCHEINWERFER LINKS |
|
MODULE1 |
 |
10A |
Sirene UIP (Ultraschall-Einbruchschutz) |
|
PTC HEATER1 |
 |
60A |
PTC-Heizungsrelais 1 |
|
TCU3 |
 |
60 A |
Nicht verwendet |
|
IEB2 |
|
60A |
IEB-Einheit |
|
B+5 |
 |
40 A |
PDC (Power Domain Controller) |
|
TRAILER2 |
 |
20 A |
Anhänger-Modul |
|
TRAILER3 |
 |
20 A |
Anhänger-Modul |
|
BMS |
 |
10 A |
BMS (Batteriemanagementsystem) |
|
IG3 1 |
 |
20A |
IG3 Hauptstrom - PHEV |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Batteriesensor |
|
E-SHIFTER2 |
 |
10 A |
SCU-Steuergerät (Shift By Wire), Konsolenschalter |
|
EWP1 |
 |
10 A |
EWP (Elektro-Wasserpumpe) |
|
DCU2 |
 |
20 A |
Nicht verwendet |
|
DCU3 |
 |
20 A |
Nicht verwendet |
|
DCU4 |
 |
20 A |
Nicht verwendet |
|
IG3 3 |
 |
10A |
BMS (Batteriemanagementsystem), OBC (Bordladegerät) - PHEV |
|
EWP 3 |
 |
15 A |
EWP (Elektro-Wasserpumpe) |
|
IG3 4 |
 |
10A |
Klima-Kompressor - PHEV |
|
IG3 2 |
 |
15A |
HPCU SCU-Steuergerät (Shift By Wire) – PHEV |
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
IG1 |
 |
40 A |
Leiterplattenblock (IG1-Relais, Anlasserrelais) |
|
IG2 |
 |
40 A |
Leiterplattenblock (IG2-Relais), Anlasserrelais |
|
WIPER FRT2 |
 |
7,5 A |
BDC (Body Domain Controller), ECU (Motorsteuergerät) |
|
SENSOR6 |
 |
20 A |
Lambdasonde (ab) |
|
SENSOR1 |
 |
20 A |
Zündspule Nr. 1, 2, 3 und 4 |
|
ECU2 |
 |
10 A |
ECU (Motorsteuergerät) |
|
SENSOR5 |
 |
10 A |
Kraftstoffpumpenrelais |
|
SENSOR8 |
 |
10 A |
OPCU (Steuergerät für die Ölpumpe) |
|
EWP2 |
 |
10 A |
EWP (Elektro-Wasserpumpe) |
|
SENSOR9 |
 |
20 A |
ECU (Motorsteuergerät) |
|
SENSOR3 |
 |
20 A |
ECU (Motorsteuergerät) |
|
SENSOR2 |
 |
15 A |
Elektrische Spülpumpe |
|
WIPER FRT1 |
 |
30 A |
Leiterplattenblock (Relais Windschutzscheibenwischer Hoch, Niedrig) |
|
WIPER RR |
 |
15 A |
Leiterplattenblock (Relais Heckscheibenwischer) |
|
HORN |
 |
15 A |
Platinenblock (Hupenrelais) |
|
A/CON2 |
 |
10 A |
Nicht verwendet |
|
B/ALARM HORN |
 |
15 A |
Leiterplattenblock (Relais für Alarmanlagenhupe) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU-Steuergerät (Shift By Wire), Konsolenschalter |
|
TCU2 |
 |
10 A |
TCU |
|
SENSOR4 |
 |
10 A |
Kühllüfter, Magnetventil für variable Ansaugung, kontinuierliche Nockenwellensteuerung, elektrischer Thermostat, Magnetventil für die Entlüftungssteuerung, Rezirkulationsventil, Modul für die Kontrolle der Entlüftungslecks |
|
SENSOR7 |
 |
15 A |
Lambdasonde (auf) |
|
ECU1 |
 |
15 A |
ECU (Motorsteuergerät) |
|
ECU 3 |
 |
20 A |
ECU (Motorsteuergerät) |
|
IEB 4 |
 |
10 A |
IEB (Integriertes elektrisches Bremsmodul) |
|
POWER OUTLET2 |
 |
20 A |
Steckdose Konsole hinten |
|
POWER OUTLET1 |
 |
20 A |
Steckdose Kofferraum |
In der folgenden Tabelle finden Sie den Relaistyp.
|
Relaisbezeichnung |
Typ |
|---|---|
|
Kraftstoffpumpenrelais |
MICRO |
|
Relais Batteriekühler/Lüfter |
MICRO |
|
PTC-Heizungsrelais Nr. 1 |
MICRO |
|
PTC-Heizungsrelais Nr. 2 |
MICRO |
|
Gebläserelais |
MINI |
|
Heckscheibenheizungsrelais |
MICRO |

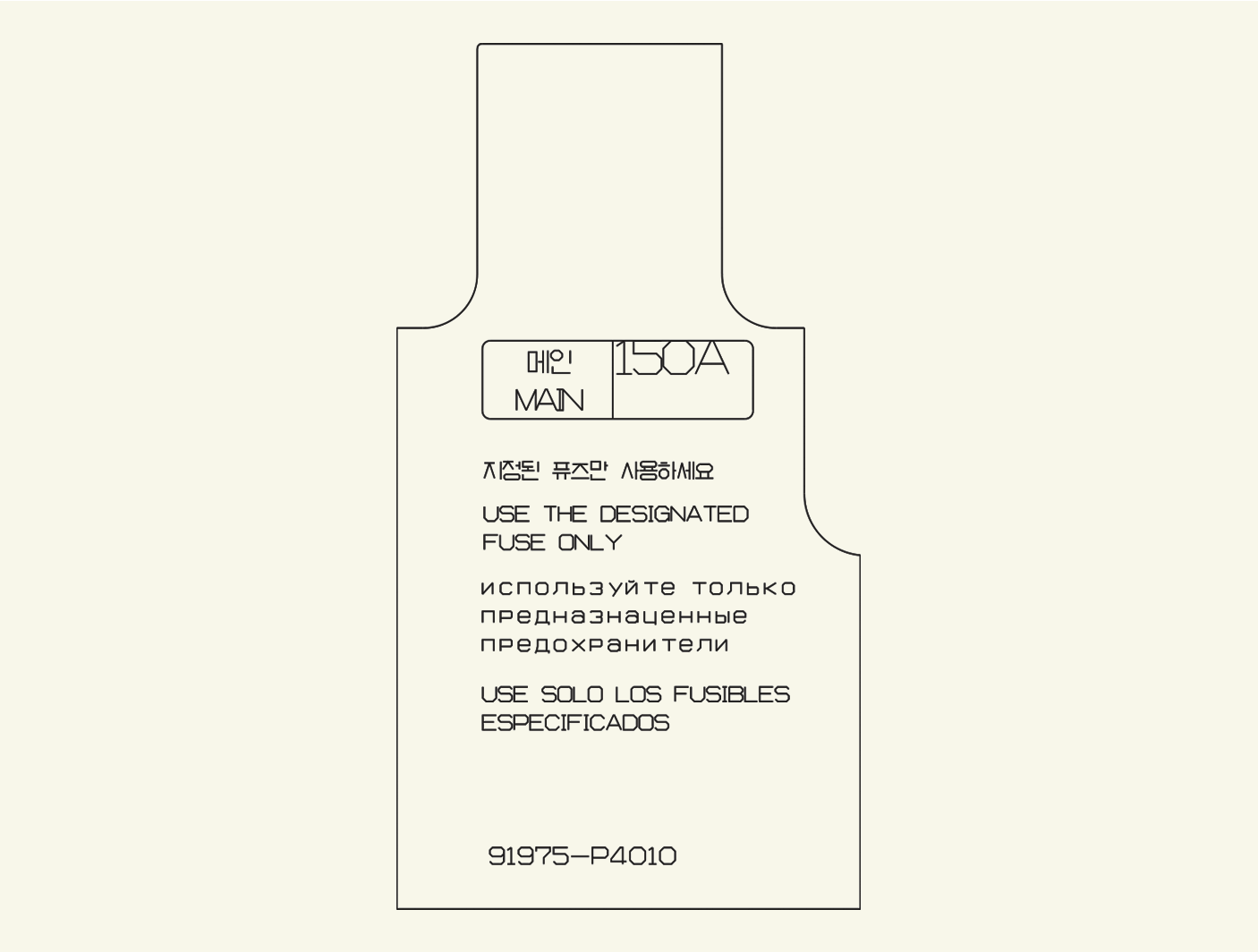

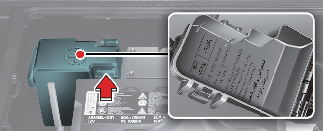

Sicherungskasten im Motorraum (Abdeckung der Batterieklemmen)
