A váltóáramú inverter töltő

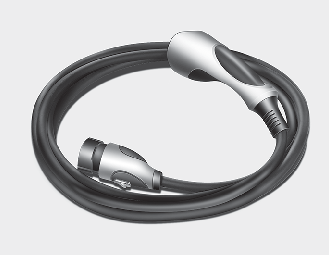

A váltóáramú inverter töltőkábel

A jármű egy töltőállomás nyilvános töltőjéhez csatlakoztatva tölthető.

Váltóáramú töltő csatlakoztatása

A féket nyomva tartva aktiválja a rögzítőféket.

Kapcsoljon KI minden kapcsolót, állítsa a váltókart P (parkolás) fokozatba, és állítsa le a motort.

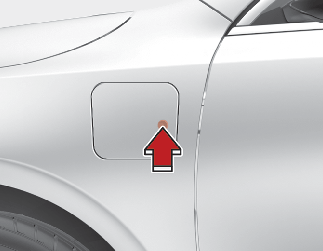

Nyissa ki a töltőajtót a jobb sarkán lévő kör alakú jel (o) megnyomásával. Ha a jármű ajtajai zárva vannak, a töltőajtó nem nyílik ki.

Figyelmeztetés

Ha a töltőnyílás ajtaját fagyos időjárás miatt nem lehet kinyitni, akkor enyhén kopogtassa meg vagy távolítsa el a körülötte lévő jeget. A töltőnyílás ajtaját ne próbálja meg felfeszíteni. A töltőnyílás ajtaja eltörhet ha erőszakkal nyitják ki.

Megjegyzés

A riasztó éles állapotában a töltőajtó nem nyílik ki.

Törölje le a töltőn és az aljzaton összegyűlt port.

Tartsa a töltőcsatlakozó fogantyúját.

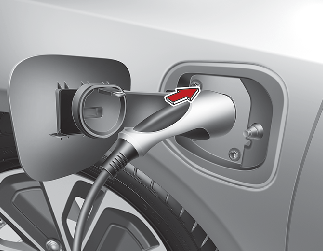

Majd illessze bele a töltő aljzatba és addig nyomja, amíg kattanást nem hall. Ha a töltőcsatlakozó és töltőaljzat között nem megfelelő a csatlakozás, az tüzet okozhat.

Ellenőrizze, hogy a műszercsoporton a nagyfeszültségű akkumulátor töltőkábelének csatlakozását jelző ellenőrző lámpa BE állapotra vált-e.

Ha a lámpa KI állapotban van, nem történik töltés. Ha a csatlakozó nem érintkezik megfelelően az aljzattal, csatlakoztassa újra a töltőkábelt a töltéshez.

Megjegyzés

A töltés csak a váltókar P (Parkolás) állásában végezhető el. Az akkumulátor töltése az ENGINE START/STOP (motor be/ki) gomb ACC állásában is lehetséges. Ez azonban lemerítheti a 12 voltos akkumulátort. Ezért amennyiben lehetséges, az akkumulátort az ENGINE START/STOP (motor be/ki) gomb OFF állásában töltse.
A váltókart P (Parkolás) állásból R (Hátramenet)/N (Üres)/D (Előremenet) állásba állítva a töltési folyamat megszakad. A töltési folyamat újraindításához helyezze a váltókart P (Parkolás) állásba, állítsa az ENGINE START/STOP (motor be/ki) gombot OFF (ki) állásba és húzza ki a töltőkábelt. Ezt követően csatlakoztassa újra a töltőkábelt.

* A töltőcsatlakozó rögzítési üzemmódja

Ha a csatlakozó be van dugva a töltőbemenetbe a csatlakozó zárolási időzítése a felhasználói beállítások vagy az infotainment rendszer (felszereltségtől függően) menüjéből kiválasztható üzemmódoknak megfelelően változik.

Mindig rögzít: A csatlakozó a töltőcsatlakozó bemenethez történő csatlakoztatásakor reteszelődik.
Rögzítés töltés közben: A csatlakozó a töltés megkezdésekor reteszelődik. A csatlakozó a töltés végeztével kiold.

A további részleteket lásd: További részletek.

* A töltőaljzat zárása/nyitása

A töltőaljzat zárási/nyitási funkciója csak akkor működik, ha az alábbi feltételek teljesülnek és a töltőaljzat zárva van.

Ha a nyitási funkció nem működik, használja a töltőaljzat vészhelyzeti nyitása funkciót a töltőaljzat nyitásához. (A további részleteket lásd: További részletek)

Zárási feltételek:
- Ha az ajtókat a járművön kívülről zárják, a töltőaljzat pedig zárva van
- Ha a vezető oldali ajtót tartalék kulccsal zárják
- Ha az ajtókat intelligens kulcs használatával zárják
- Ha az első ajtó külső fogantyúnál lévő nyitó/záró gombját megnyomják amikor a rendszer észleli az intelligens kulcsot, az ajtók pedig nyitva vannak
- Ha az összes ajtót bezárják, a töltőaljzat pedig zárva van (Ha az ajtókat például a pótkulccsal, intelligens kulccsal, a külső kilincs ajtózáró gombjával, a központi ajtózárral, vagy az automata ajtózárral zárják be.)
Nyitási feltételek:
- Ha az ajtókat a járművön kívülről nyitják, a töltőaljzat pedig zárva van
- Ha a vezető oldali ajtót tartalék kulccsal nyitják.
- Ha az ajtókat intelligens kulcs használatával nyitják
- Ha az ajtókat intelligens kulcs használatával zárják
- Ha az első ajtó külső fogantyúnál lévő nyitó/záró gombját megnyomják amikor a rendszer észleli az intelligens kulcsot, az ajtók pedig zárva vannak
- Ha az összes ajtót kinyitják, a töltőaljzat pedig zárva van (Ha az ajtókat például a pótkulccsal, intelligens kulccsal, a külső kilincs ajtózáró gombjával, a központi ajtózárral, vagy az automata ajtózárral nyitják ki.)

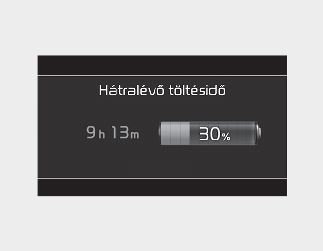

A töltés megkezdése után a műszerfalon megjelenik a becsült töltési idő, körülbelül 1 percig.

Ez akkor is megjelenik, ha a vezetőajtót töltés közben kinyitják. Ha az ütemezett töltés aktív, a kijelzőn a becsült töltési idő helyett „--” jelenik meg.

A töltőcsatlakozó leválasztása vészhelyzet esetén

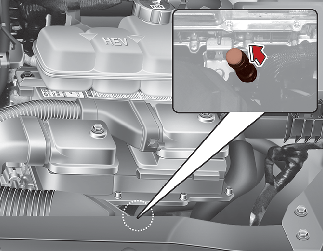

Ha a töltőfedél nem nyílik ki az akkumulátor lemerülése vagy a vezetékek sérülése miatt, nyissa ki a motorháztetőt, és húzza meg a vésznyitó kábelt. Ekkor a töltőcsatlakozó le lesz választva.

Ha a töltőajtó nem nyílik ki azonnal a vésznyitó kábel használatakor, nyomja meg óvatosan a töltőajtót és húzza meg ismét a vésznyitó kábelt.

A töltőkábel reteszelésének megfelelő működését a kábelben lévő idegen anyagok pl. por, illetve a kábelre rakódott jég akadályozhatja.

Ebben az esetben a töltőkábelt nem lehet leválasztani vagy zárolni, illetve a járművet nem lehet feltölteni. Ha ez előfordul, akkor a töltés megkezdése előtt nyissa fel a motorháztetőt és húzza meg enyhén 2–3 alkalommal a vészkábelt, majd próbálja meg leválasztani a kábelt vagy újraindítani a töltést.
