Biztosíték-/relétáblák ismertetése
A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.
Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

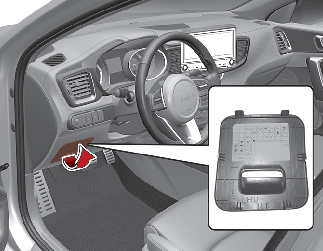

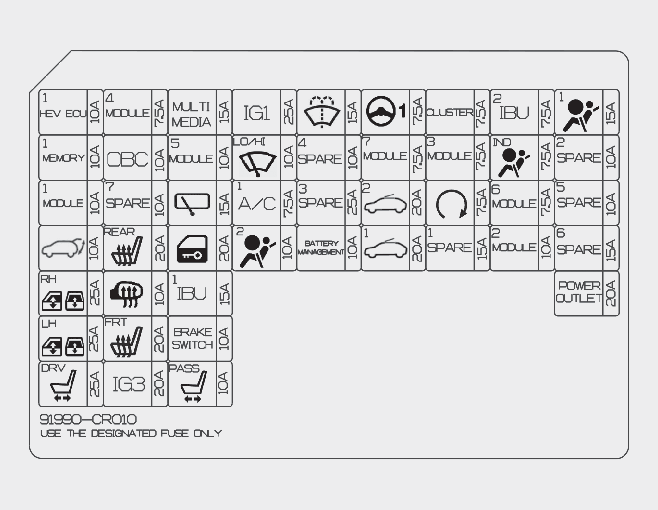

Vezető oldali biztosítéktábla (plug-in hibrid)
|
Biztosíték neve |
Szimbólum |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|
|
HEV ECU1 |
 |
10 A |
HPCU (Hibrid teljesítmény-vezérlő egység) |
|
MEMORY1 |
 |
10 A |
Vezető IMS modul (integrált memória rendszer), A/C vezérlőegység modulja, elektromos csomagtérajtó modulja, műszerfal |
|
MODULE1 |
 |
10 A |
Adatkapcsolat csatlakozó, Vészvillogó kapcsoló, műszerfal, ICM (integrált áramkör modul) relédoboz (külső tükör felhajtó/lehajtó relé), automatikus fény- és fotóérzékelő, konzolkapcsoló, vezető/utas intelligens kulcs külső fogantyú, Töltőcsatlakozó lámpája, motortér csatlakozódoboza (TÖLTŐZÁR relé, TÖLTŐKIOLDÓ relé) |
|
Csomagtérajtó |
 |
10 A |
Elektromos csomagtérajtó relé |
|
P/WDW RH |
 |
25 A |
Elektromos ablakemelő jobb oldali reléje, vezető/utas elektromos ablak biztonsági modulja, jobb hátsó elektromos ablak biztonsági modulja |
|
P/WDW LH |
 |
25 A |
Elektromos ablakemelő bal oldali reléje, vezető/utas elektromos ablak biztonsági modulja, bal hátsó elektromos ablak biztonsági modulja |
|
P/ÜLÉS DRV |
 |
25 A |
Vezetőülés integrált memóriarendszerének modulja (IMS), vezetőoldali ülés kézi kapcsolója |
|
MODULE4 |
 |
7,5 A |
Parkolóasszisztens-párhuzamos vezérlőmodul, ütközőpad kapcsoló, IBU (integrált karosszériaszabályozó modul), elülső kamera, hátsó sarokradar bal/jobb, elektronikus rögzítőfék kapcsoló, VESS hangszóró, elektromos vízpumpa (motor), első radar. |
|
OBC |
 |
10 A |
OBC (fedélzeti töltő) egység |
|
S/FŰTŐ HÁTSÓ |
 |
20 A |
Hátsó ülés fűtésének vezérlőmodulja |
|
FŰTÖTT TÜKÖR |
 |
10 A |
Vezető-/utasoldali külső tükör, klímaberendezés vezérlőmodul |
|
S/FŰTŐ FRT |
 |
20 A |
Első ülés melegítő vezérlőmodul, Első ülés légáramlás vezérlőmodul |
|
IG3 |
 |
20 A |
Hátsó alblokk (IG3 1 relé), ICM (integrált áramköri modul) relédoboz (IG3 2/3 relé) |
|
MULTIMÉDIA |
 |
15 A |
Audió, audió/videó és navigációs főegység |
|
MODULE5 |
 |
10 A |
Hátsó üléshőmérséklet-szabályozó modul, műszerfal kapcsolója, adatkapcsolat csatlakozója, elektrokromatikus tükör, Audió, Audió/Videó és navigációs fejegység, Automata (ATM)sebességváltókar megvilágítás, Klímaberendezés vezérlőegysége, Első ülés melegítő vezérlőmodul, Első ülés légáramlás vezérlőmodul, Vezető IMS modul (integrált memória rendszer), bal/jobb oldali fényszóró |
|
HÁTSÓ ABLAKTÖRLŐ |
 |
15 A |
Hátsó ablaktörlő motor, ICM (Integrált áram modul) Relé doboz (Hátsó ablaktörlő motor) |
|
DR LOCK |
 |
20 A |
Ajtózáró/-nyitó relé, ICM (integrált áramköri modul) relédoboz (holtpont-relé) |
|
IBU1 |
 |
15 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
FÉKKAPCSOLÓ |
 |
10 A |
IBU (Integrál karosszéria-szabályozó modul), Féklámpa kapcsoló |
|
UTASÜLÉS CSATORNA |
 |
10 A |
Utasülés Kézi Kapcsolója |
|
IG1 |
 |
25 A |
PCB blokk (Biztosíték neve - IG3 1, HEV HCU2, IEB4, DCT4) |
|
ABLAKTÖRLŐ |
 |
10 A |
PCB blokk (Első ablaktörlő (alacsony) relé), Első ablaktörlő motor, IBU (Integrál karosszéria-szabályozó modul), ECM (Motorszabályozó modul) |
|
A/C1 |
 |
7,5 A |
Motortér elágazódoboza (2. PTC FŰTŐ relé, VENTILÁTOR relé, 1. PTC fűtő relé, ventilátor relé, TÖLTŐ KIOLDÓ relé), Légkondicionáló vezérlőmodul, elektronikus légkondicionáló kompresszor |
|
LÉGZSÁK2 |
 |
10 A |
SRS vezérlőegység |
|
MOSÓBERENDEZÉS |
 |
15 A |
Multifunkciós kapcsoló |
|
AKKUMULÁTOR-FELÜGYELET |
 |
10 A |
BMS (Akkumulátor-felügyeleti rendszer) vezérlőmodulja |
|
MDPS |
 |
7,5 A |
MDPS (motoros szervokormány) egység |
|
MODULE7 |
 |
7,5 A |
Hátsó ülésmelegítés-szabályozó modul, Első ülésmelegítés-szabályozó modul, Első ülés légáramlás vezérlőmodul, Fúvóka melegítő, Hűtő ventilátor motor |
|
NAPFÉNYTETŐ 2 |
 |
20 A |
Panoráma napfénytető motor |
|
NAPFÉNYTETŐ 1 |
 |
20 A |
Panoráma napfénytető motor |
|
MŰSZERFAL |
 |
7,5 A |
Műszercsoport |
|
MODULE3 |
 |
7,5 A |
Sport üzemmód kapcsoló, Féklámpa kapcsoló |
|
START (INDÍTÁS) |
 |
7,5 A |
Gátláskapcsoló, |
|
IBU2 |
 |
7,5 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
LÉGZSÁK IND. |
 |
7,5 A |
Műszerfal, Vészkapcsoló |
|
MODULE6 |
 |
7,5 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
MODULE2 |
 |
10 A |
Audió, Audió/Videó és navigációs fejegység, IBU (Integrál karosszéria-szabályozó modul), Vezeték nélküli töltő, Motortér csatlakozóblokk (Csatlakozóaljzat relé), Külső elektromos tükör kapcsolója |
|
LÉGZSÁK1 |
 |
15 A |
SRS vezérlőegység |
|
ELEKTROMOS CSATLAKOZÓALJZAT |
 |
20 A |
Bal oldali elektromos cstlakozóaljzat |

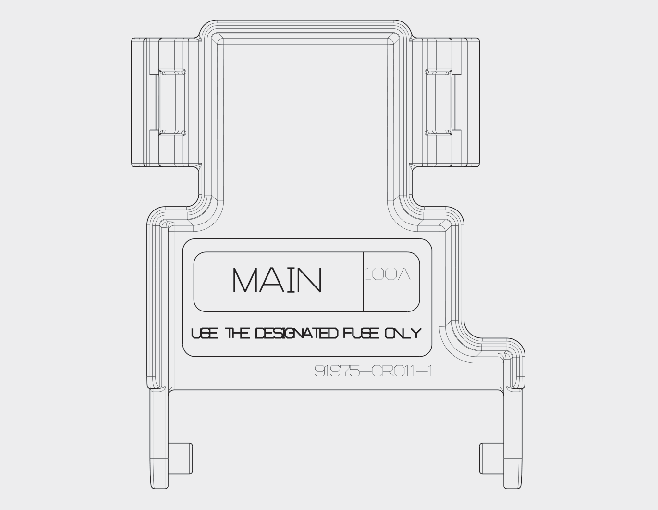

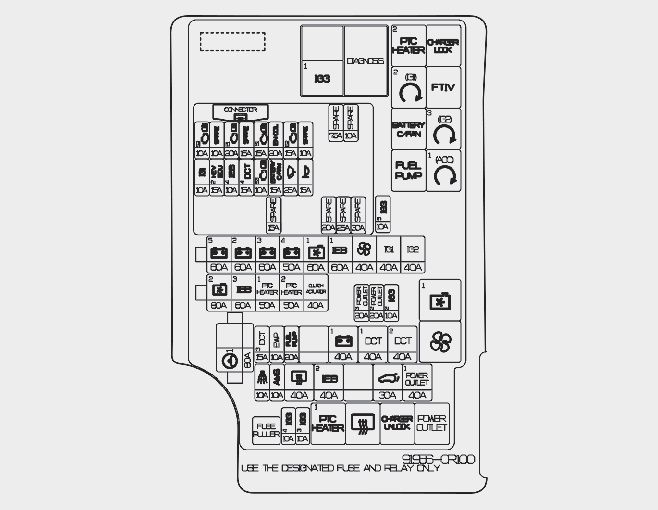

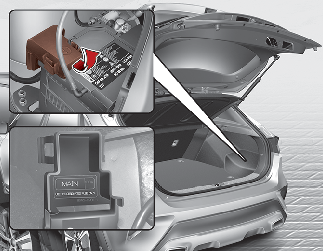

Akkumulátor-terminál fedőlapja (Plug-in hibrid)
|
Biztosíték neve |
Szimbólum |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|
|
MDPS |
|
80 A |
MDPS (motoros szervokormány) egység |
|
BATT5 |
 |
60 A |
PCB blokk (Biztosíték neve: BATTERY C/FAN, WIPER, HORN, ECU2, motorvezérlő relé) |
|
BATT2 |
 |
60 A |
ICU csatlakozódoboz (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATT3 |
 |
60 A |
ICU csatlakozódoboz (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATT4 |
 |
50 A |
ICU csatlakozódoboz (biztosíték neve: TAIL GATE, P/WDW RH, P/WDW RH, P/SEAT DRV, S/HEATER FRT, IG3, P/SEAT PASS, MDPS (motoros hajtású szervokormány), SUNROOF 2, SUNROOF 1) |
|
HŰTŐVENTILÁTOR1 |
|
60 A |
1. HŰTŐVENTILÁTOR relé |
|
IEB1 |
 |
60 A |
Integrált elektromos fék modul |
|
VENTILÁTOR |
 |
40 A |
VENTILÁTOR relé |
|
IG1 |
|
40 A |
PDM 2 (IG1) relé, PDM 1 (ACC) relé |
|
IG2 |
 |
40 A |
PDM 3 (IG2) relé |
|
HŰTŐVENTILÁTOR2 |
|
80 A |
Hűtőventilátor vezérlője |
|
IEB3 |
 |
60 A |
Integrált elektromos fék modul |
|
PTC FŰTŐ1 |
 |
50 A |
1. PTC FŰTŐ relé |
|
PTC FŰTŐ2 |
 |
50 A |
2. PTC FŰTŐ relé |
|
TENGELYKAPCSOLÓ MŰKÖDTETŐJE |
 |
40 A |
Tengelykapcsoló működtetője (HEV) |
|
ELEKTROMOS CSATLAKOZÓALJZAT3 |
 |
20 A |
Hátsó Elektromos Csatlakozóaljzat |
|
ELEKTROMOS CSATLAKOZÓALJZAT2 |
 |
20 A |
Jobb oldali elektromos csatlakozóaljzat |
|
IG3 2 |
 |
10 A |
Műszerfal, töltőlámpa, audió, audió/videó és navigációs fejegység |
|
DCT3 |
 |
15 A |
TCM (Váltóvezérlő modul) |
|
EWP |
 |
10 A |
Elektromos vízszivattyú (motor) |
|
ÜZEMANYAG-SZIVATTYÚ |
 |
20 A |
ÜZEMANYAG-SZIVATTYÚ relé |
|
BATT1 |
 |
40 A |
ICU csatlakozódoboz (LONG TERM LOAD LATCH RELAY, biztosíték neve: HEV ECU1, MODULE1, OBC (fedélzeti töltő), S/HEATER RR, DR LOCK, IBU (integrált alvázvezérlő egység)1, BRAKE SWITCH, AIR BAG2) |
|
DCT1 |
 |
40 A |
TCM (Váltóvezérlő modul) |
|
DCT2 |
 |
40 A |
TCM (Váltóvezérlő modul) |
|
RIASZTÓ |
 |
10 A |
ICM (integrált áramköri modul) relédoboz (B/Riasztókürt relé) |
|
AMS |
 |
10 A |
Akkumulátor-érzékelő |
|
HÁTSÓ HTD |
 |
40 A |
HÁTSÓ FŰTÉS relé |
|
IEB2 |
 |
40 A |
Integrált elektromos fékmodul, több funkciós ellenőrző-csatlakozó |
|
PTGM |
 |
30 A |
Elektromos csomagtérajtó-egység |
|
ELEKTROMOS CSATLAKOZÓALJZAT1 |
 |
40 A |
ELEKTROMOS CSATLAKOZÓALJZAT relé |
|
IG3 4 |
 |
10 A |
OBC (fedélzeti töltő) egység, HPCU (hibrid teljesítmény-vezérlő), ECM (motorvezérlő modul), TCM (váltóvezérlő modul) |
|
IG3 3 |
 |
10 A |
Elektromos vízszivattyú (HEV) |
|
IG3 5 |
 |
10 A |
BMS (Akkumulátor-felügyeleti rendszer) vezérlőmodulja, indításgátló kapcsolója, AKKUMULÁTOR/HŰTŐVENTILÁTOR relé, ICU elágazódoboz (IPS vezérlőmodul) |
|

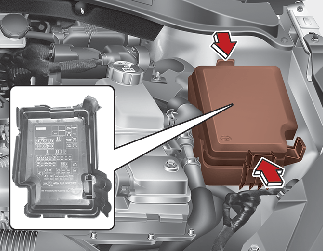

Biztosíték neve |
Szimbólum |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Motortér al-blokk (PTC HEATER 2 relé) |
|
HEV HCU2 |
 |
15 A |
HPCU (Hibrid teljesítmény-vezérlő egység), tengelykapcsoló működtetője (HEV) |
|
IEB4 |
 |
10 A |
Integrált elektromos fékmodul, több funkciós ellenőrző-csatlakozó |
|
DCT4 |
 |
15 A |
Sport üzemmód kapcsolója |
|
SENSOR3 |
 |
10 A |
Motortér csatlakozódoboza (FUEL PUMP relé) |
|
AKKUMULÁTOR C/VENTILÁTOR |
 |
15 A |
Motortér csatlakozódoboza (BATTERY C/FAN relé) |
|
ABLAKTÖRLŐ |
 |
25 A |
Első ablaktörlő relé |
|
KÜRT |
 |
15 A |
Kürt Relé |
|
ÉRZÉKELŐ2 |
 |
10 A |
Motortér csatlakozódoboz (COOLING FAN 1 relé, TIV relé), Vezérműtengely 1. pozícióérzékelő (beömlő), Vezérműtengely 2. pozícióérzékelő (kipufogó), Ürítésvezérlő mágnesszelep, Ma légáramlás-érzékelő, 1. olajvezérlő szelep (beömlő), 2. olajvezérlő szelep (kipufogó) |
|
ECU1 |
 |
20 A |
ECM (Motorvezérlő egység) |
|
ÉRZÉKELŐ1 |
 |
15 A |
Oxigénérzékelő (FEL/LE) |
|
GYÚJTÓTEKERCS |
 |
20 A |
Gyújtótekercs #1/#2/#3/#4 |
|
ECU2 |
 |
15 A |
ECM (Motorvezérlő egység) |
|
Szimbólum |
Relé neve |
Típus |
|---|---|---|
|
|
2. PTC FŰTŐ relé |
MIKRO |
 |
PDM 2 (IG1) relé |
MIKRO |
|
|
AKKUMULÁTOR C/HŰTŐVENTILÁTOR relé |
MIKRO |
|
|
ÜZEMANYAG-SZIVATTYÚ relé |
MIKRO |
 |
TÖLTŐ KIOLDÓ relé |
MIKRO |
 |
FTIV relé |
MIKRO |
 |
PDM 3 (IG2) relé |
MIKRO |
 |
1. PDM (ACC) relé |
MIKRO |
 |
1. HŰTŐVENTILÁTOR relé |
MINI |
|
|
VENTILÁTOR relé |
MINI |
 |
1. PTC FŰTŐ relé |
MIKRO |
|
|
HÁTSÓ FŰTÉS relé |
MIKRO |
 |
TÖLTŐ RÖGZÍTŐ relé |
MIKRO |
 |
ELEKTROMOS CSATLAKOZÓALJZAT relé |
MIKRO |
 |
IG3 1 relé (Motortér al-blokkja) |
MIKRO |
