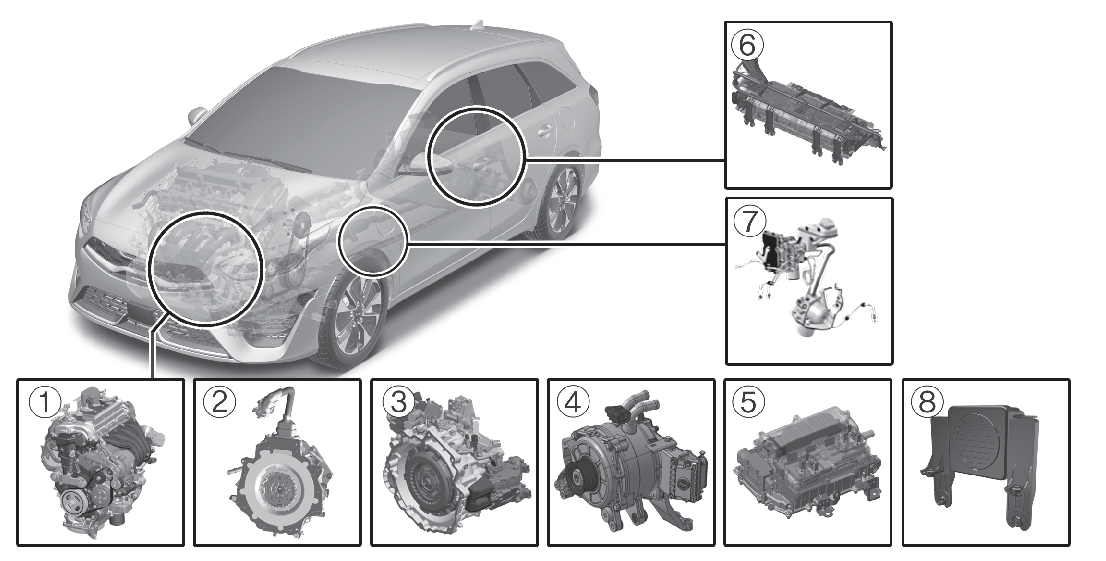

A plug-in hibrid járművek alkatrészei
* A tényleges forma eltérhet a képen látottól.
-
Motor: 1.6 L
-

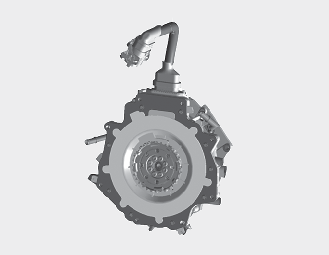

Motor: 44,5 kW
-
Sebességváltó: 6DCT
-
Hibrid önindító-generátor (HSG)
-
HPCU (Hibrid teljesítmény-vezérlő egység)
-
Nagyfeszültségű akkumulátorrendszer
-
Regeneratív fékrendszer
-
Virtuális motorhang rendszer (VESS)
A hibrid akkumulátor nagyfeszültséget használ az elektromotor és a többi alkatrész működtetéséhez. A nagyfeszültség érintése veszélyes lehet.
Az emberek áramütés elleni védelme érdekében a jármű nagyfeszültségű alkatrészei narancssárga szigeteléssel és fedelekkel vannak ellátva. További figyelmeztetésként a rendszer néhány alkatrészére nagyfeszültségre figyelmeztető címkék vannak felragasztva. Javíttassa meg a járművet egy szakműhelyben. A Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja.
Soha ne érintse meg a narancssárga színű vagy nagyfeszültségre figyelmeztető címkével ellátott alkatrészeket, pl. vezetékeket, kábeleket és csatlakozókat. Ha a szigetelők vagy fedelek megsérülnek vagy eltávolítják azokat, az áramütés okozta súlyos sérülésekhez vagy halálhoz vezethet.

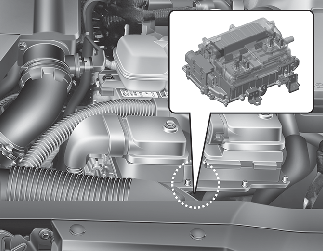

Ha biztosítékot cserél a motortérben, soha ne érintse meg a HPCU-egységet. A HPCU nagy feszültség alatt áll. A HPCU érintése áramütést, súlyos sérülést vagy halált okozhat.
-

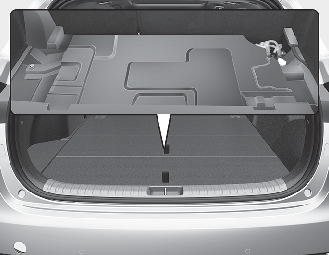

Ne tornyozzon egymásra tárgyakat a nagyfeszültségű akkumulátor mögötti területen. Ütközés során az akkumulátor instabillá válhat vagy csökkenhet annak teljesítménye.
-
Ne alkalmazzon túlzott erőt és ne tornyozzon tárgyakat a csomagtérajtó fölé. Az erre irányuló kísérletek deformálhatják a nagyfeszültségű akkumulátor házát, ami biztonsági problémákhoz vagy a teljesítmény csökkenéséhez vezethet.
-
Legyen óvatos, amikor gyúlékony anyagokat helyez a csomagtartóba. Ez a működés és a biztonság csökkenéséhez vezethet, ha a szivárgó folyadék a nagyfeszültségű akkumulátorba jut.
Hasonlóan a többi akkumulátorhoz, a hibrid akkumulátor folyadékával történő érintkezést is kerülni kell. Ha az akkumulátor megsérül és az elektrolit érintkezésbe kerül a testével, ruházatával vagy szemével, azonnal öblítse le bőséges mennyiségű folyóvízzel.
Ne használjon utángyártott akkumulátortöltőt a hibrid akkumulátor töltésére. Ez halálhoz vagy súlyos sérüléshez vezethet.
Magas vízszint
-
Kerülje a magas vízszintet, mert annak következtében a jármű vízzel telítődhet, ami károsíthatja a nagyfeszültségű alkatrészeket.
-
Ne érintse meg a jármű nagyfeszültségű alkatrészeit, ha a jármű súlyának felénél nagyobb mértékig vízbe merült. A nagyfeszültségű alkatrészek vízbe merülést követő érintése súlyos égési sérüléseket vagy áramütést okoz, ami halálhoz vagy súlyos sérülésekhez vezethet.
Folyadékok szállítása a csomagtérben
Ne helyezzen nagy mennyiségű vizet a csomagtartóba nyitott tárolókban. Ha a víz ráfolyik a HEV akkumulátorra, az rövidzárhoz vezethet és károsíthatja az akkumulátort.
A benzinmotor tisztítása
Ne használjon vizet a motortér tisztításához. A víz miatt elektromos ív keletkezhet, az elektromos alkatrészek és összetevők pedig károsodhatnak.
Nagyfeszültségnek történő kitettség
-
A hibrid akkumulátorokban lévő nagyfeszültség rendkívül veszélyes és súlyos égési sérüléseket és áramütést okozhat. Ez súlyos sérüléshez vagy halálhoz vezethet.
-
Biztonsága érdekében soha ne érintse, cserélje, szerelje szét vagy távolítsa el a hibrid akkumulátorok alkatrészeit, többek között a kábeleket és csatlakozókat.
Víz és folyadékok használata
Ha a víz vagy folyadék érintkezésbe kerül a hibrid rendszer alkatrészeivel és Ön is vízzel érintkezik, fennáll az áramütés miatti súlyos sérülés vagy halál veszélye.
Forró alkatrészek
A hibrid akkumulátor-rendszer üzeme során a HEV akkumulátor felforrósodhat. Még a HEV rendszer szigetelt összetevőinek érintése is okozhat égési sérüléseket.
Leállítás huzamosabb időre
A huzamos ideig tartó leállás az akkumulátor lemerülését és üzemképtelenségét okozhatja a természetes feszültségcsökkenés miatt. Ajánlatos legalább 2 havonta egyszer 15 km-nél hosszabb útra vinni a járművet. Az akkumulátor a jármű használata során automatikusan töltődik.

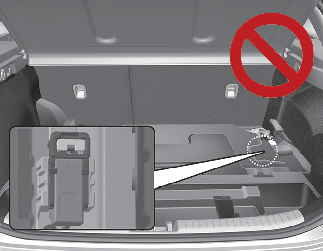

Biztonsági dugó
Soha ne érintse meg a biztonsági dugót. A biztonsági dugó a nagyfeszültségű hibrid akkumulátorhoz csatlakozik. A biztonsági dugó érintése halált vagy súlyos sérülést okozhat. A szervizszemélyzetnek követnie kell a szervizkézikönyvben leírt utasításokat.
