A fényszóró és az első ködlámpa beállítása (Európában)

A fényszóró beállítása

kombi
CUV
1
Fújja fel a gumiabroncsokat az előírt nyomásra, és távolítsa el az összes súlyt a gépkocsiból a vezető, a pótkerék és a szerszámok kivételével.
2
A gépkocsival vízszintes talajra kell állni.
3
Rajzoljon a képernyőre függőleges vonalakat (amelyek az adott fényszórók középpontjain haladnak át) és egy vízszintes vonalat (amely a fényszórók középpontján halad át).
4
A fényszóró és az akkumulátor normál állapotában állítsa be a fényszórókat úgy, hogy a legfényesebb rész a vízszintes és függőleges vonalakra essen.
5

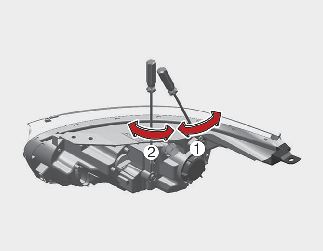

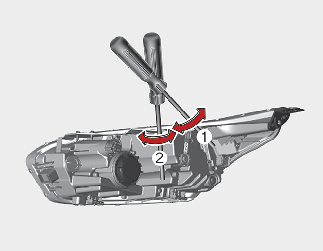

A tompított és országúti fényszóró balra vagy jobbra állításához forgassa a csavarhúzót (1) az óramutató járásával megegyező, illetve ellentétes irányba. A tompított és országúti fényszóró felfelé vagy lefelé történő állításához forgassa a csavarhúzót (2) az óramutató járásával megegyező, illetve ellentétes irányba.

Első ködlámpa beállítása - CUV járművekhez

  • Az első ködlámpa ugyanazzal a módszerrel állítható be, mint a fényszóró.
  • Ha az első ködlámpa és az elem megfelelő állapotban van, akkor állítsa be az első ködlámpa .

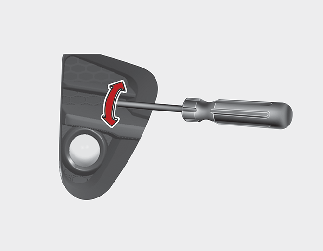

  • Az első ködlámpa felfelé, ill. lefelé történő beállításához forgassa a csavarhúzót az óra járásával megegyező, ill. ellentétes irányba.

Célzópont

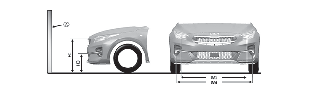

Kombi (standard modell)

* A: Képernyő

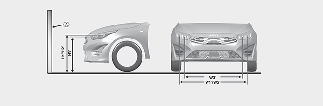

CUV (16/18 hüvelykes abroncsok)

* A: Képernyő

kombi

A gépkocsi állapota

Elülső fényszóró (LED típus)

Talajtól számított magasság

Lámpák közötti távolság

Tompított/országúti fényszóró

Ködlámpa

Tompított/országúti fényszóró

Ködlámpa

H1'/H2'

H3'

W1'/W2'

W3'

vezető nélkül

[mm (hüvelyk)]

706 (27,8)

686 (27)

1404 (55,3)

1191 (48,9)

vezetővel

[mm (hüvelyk)]

700 (27,5)

682 (26,9)

1404 (55,3)

1191 (48,9)

CUV (16 hüvelykes abroncsok)

A gépkocsi állapota

Elülső fényszóró (LED típus)

Elülső ködlámpa (izzós típusú)

Talajtól számított magasság

Lámpák közötti távolság

Talajtól számított magasság

Lámpák közötti távolság

Tompított/országúti fényszóró

Tompított/országúti fényszóró

H3

W3

H1

W1

vezető nélkül

[mm (hüvelyk)]

743 (29,3)

1339 (52,7)

423 (16,7)

1547 (60,9)

vezetővel

[mm (hüvelyk)]

737 (29,0)

1339 (52,7)

429 (16,9)

1547 (60,9)

CUV (18 hüvelykes abroncsok)

A gépkocsi állapota

Elülső fényszóró (LED típus)

Elülső ködlámpa (izzós típusú)

Talajtól számított magasság

Lámpák közötti távolság

Talajtól számított magasság

Lámpák közötti távolság

Tompított/országúti fényszóró

Tompított/országúti fényszóró

H3

W3

H1

W1

vezető nélkül

[mm (hüvelyk)]

754 (29,7)

1339 (52,7)

435 (17,1)

1547 (60,9)

vezetővel

[mm (hüvelyk)]

748 (29,4)

1339 (52,7)

429 (16,9)

1547 (60,9)

Tompított fényszóró (LHD jármű)

10 m képernyő alapján

A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: határvonal

1
Kapcsolja fel a tompított fényszórót úgy, hogy 1 vezető (75 kg) tartózkodjon a gépkocsiban.
2
A megfelelő határvonal a képen látható.
3
Először hozza szintbe a határvonalakat a vízszintes vonalakkal, majd a függőleges vonalakkal.
4
Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

* Ha beállítás szükséges, a célzópontot a jármű tényleges hasmagasságának megmérése után állítsa bekövetően; a Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja. Azért, mivel ez eltérhet a jármű tényleges hasmagasságától.

Tompított fényszóró (RHD jármű)

10 m képernyő alapján

A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: határvonal

1
Kapcsolja fel a tompított fényszórót úgy, hogy 1 vezető (75 kg) tartózkodjon a gépkocsiban.
2
A megfelelő határvonal a képen látható.
3
Először hozza szintbe a határvonalakat a vízszintes vonalakkal, majd a függőleges vonalakkal.
4
Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

* Ha beállítás szükséges, a célzópontot a jármű tényleges hasmagasságának megmérése után állítsa bekövetően; a Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja. Azért, mivel ez eltérhet a jármű tényleges hasmagasságától.

Első ködlámpa

10 m képernyő alapján

A: Járműtengely

B: A bal oldali ködlámpaizzó középpontjának függőleges vonala

C: A jobb oldali ködlámpaizzó középpontjának függőleges vonala

D: A ködlámpaizzó középpontjának vízszintes vonala

E: Talaj

F: határvonal

G: Felső határérték

1
Kapcsolja be az első ködlámpát úgy, hogy a vezető nem ül az autóban.
2
A kivetített határvonal a megengedett tartományon belül kell legyen (árnyékolt terület).

* Ha beállítás szükséges, a célzópontot a jármű tényleges hasmagasságának megmérése után állítsa bekövetően; a Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja. Azért, mivel ez eltérhet a jármű tényleges hasmagasságától.
