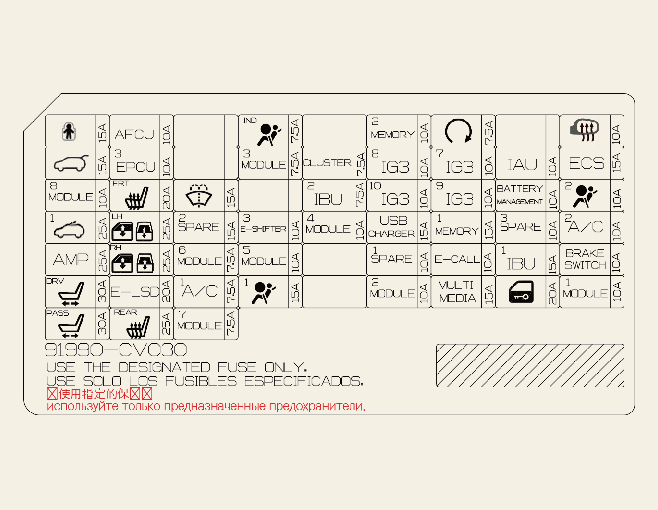

CHILD LOCK

Relais de verrouillage de sécurité enfants, relais de déverrouillage de sécurité enfants

AFCU

AFCU

A/BAG IND

Console de plafond

MEMORY2

Fusible - MEMORY2, unité de la lampe d’ambiance, lampe d’ambiance Crash Pad gauche/droite, ADP, affichage tête haute, unité ADS

START

VCU, IBU (Unité de commande de carrosserie intégrée)

HEATED MIRROR

Rétroviseur extérieur conducteur/passager

TAILGATE OPEN

Verrou du hayon

EPCU 3

Onduleur arrière

MODULE3

Commutateur multifonction, IBU (Unité de commande de carrosserie intégrée), commutateur de feu stop, module de porte conducteur

CLUSTER

Affichage tête haute, combiné d’instruments

IG3 8

Unité V2L, ICCU, VCMS, Pompe à huile électronique arrière, CDM

IG3 7

Capteur de température d’habitacle, unité de navigation audio/vidéo, chauffage PTC de climatisation (Coefficient de température positif), module de commande de climatisation, combiné d’instruments

IAU

Poignée extérieur de porte conducteur/passager

ECS

Suspension à commande électronique

MODULE8

Module de siège électrique conducteur/passager, commutateur de siège manuel conducteur/passager

S/HEATER FRT

Module de commande de siège avant ventilé, Module de commande de chauffe-siège avant

WASHER

Commutateur multifonction

IBU2

IBU (Unité de commande de carrosserie intégrée)

IG3 10

SCU (Unité du système de commande), onduleur arrière, BMU

IG3 9

Non utilisé

BATTERY MANAGEMENT

BMU

AIR BAG2

Module de commande du système SRS (système de retenue supplémentaire)

SUNROOF1

Moteur du toit ouvrant

P/WINDOW LH

Module de sécurité de vitre électrique côté conducteur (gauche), module de sécurité de vitre électrique côté passager (droite), module de sécurité de vitre électrique arrière gauche

SPARE2 (IG2)

Non utilisé

E-SHIFTER 3

Sélecteur de vitesse électronique ATM (boîte de vitesses automatique)

MODULE4

Radar d’angle avant/arrière gauche/droit, onduleur avant/arrière, unité ADAS de conduite ECU, unité VESS (système sonore de moteur virtuel), radar avant, caméra avant, unité de stationnement ADAS, ECU commutateur du couvercle supérieur de la console

USB CHARGER

Chargeur USB siège conducteur/passager, chargeur USB de la console avant #1/#2

MEMORY1

Fusible - MEMORY2, combiné d’instruments, module de commande de la climatisation, lampe d’ambiance de la console (supérieure/inférieure), commutateur de plancher de console, lampe d’ambiance porte conducteur/passager, lampe d’ambiance de porte arrière gauche/droite

SPARE3 (B+)

Non utilisé

A/C2

Module de commande de la climatisation, vanne haute pression, vanne de liquide de refroidissement #1/#2 Bloc de jonction P/R (Blower Relay), refroidisseur BSA #1, vanne de liquide de refroidissement de la climatisation

AMP

AMP (amplificateur)

P/WINDOW RH

Module de sécurité de vitre électrique passager (gauche), module de sécurité de vitre électrique conducteur (droite), module de sécurité de vitre électrique arrière droite

MODULE6

IBU (Unité de commande de carrosserie intégrée)

MODULE5

Connecteur de liaison de données, rétroviseur électrochrome, unité E-CALL, ADP, unité principale audio/vidéo et de navigation, commutateur Crash Pad, phare gauche/droite, AMP (amplificateur), chargeur sans fil de téléphone intelligent, module de siège électrique conducteur/passager, module de commande de siège à ventilation avant, module de commande de siège chauffant avant, module de commande de siège chauffant arrière, commutateur de plancher de console, module de dispositif de mise à niveau automatique des phares, module IFS (système intelligent d’éclairage avant)

SPARE1 (ACC)

Non utilisé

E-CALL

Unité E-CALL

IBU1

IBU (Unité de commande de carrosserie intégrée)

BRAKE SWITCH

Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée)

P/SEAT DRV

Commutateur de siège électrique du conducteur, module de siège électrique du conducteur (avec IMS (système de mémoire intégré))

A/C1

Module de commande A/C

AIR BAG1

Module de commande du système SRS (système de retenue supplémentaire)

MODULE2

AMP (amplificateur), ADP, bloc de jonction P/E (relais de prise de courant), IBU (unité de commande intégrée de la carrosserie), unité E-CALL, unité ADAS, clavier audio/vidéo et navigation, unité principale audio/vidéo et de navigation

MULTIMEDIA

Unité principale audio/vidéo et navigation

DOOR LOCK

Relais de verrouillage de porte, Relais de déverrouillage de porte, Relais de pêne dormant

MODULE1

Interrupteur de feux de détresse, interrupteur multifonction, connecteur de liaison de données, capteur de pluie, sirène UIP, capteur UIP, unité PTG, module de porte du conducteur, unité de rétroviseur extérieur conducteur/passager

P/SEAT PASS

Commutateur de siège à réglage électrique passager, module de siège à réglage électrique passager

S/HEATER RR

Module de commande de chauffe-siège arrière

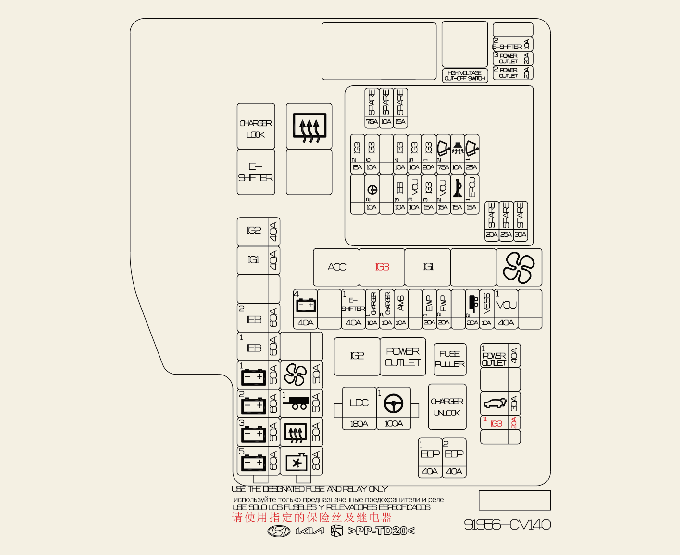

FUSIBLE AUTORÉARMABLE 1

LDC

Jonction P/R (Fusible : P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Unité MDPS

* MDPS est le même que EPS (Direction assistée électrique).

FUSIBLE AUTORÉARMABLE 3

B+5

Bloc PCB (IG3 Main Relay, fusible : WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Bloc de jonction ICU (Fusible : VERROUILLAGE ENFANT, AFCU, HAYON OUVERT, EPCU 3, MODULE8, S/CHAUFFAGE AVANT, TOIT OUVRANT1, P/VITRE GAUCHE, AMP, P/VITRE DROITE, P/SIÈGE CONDUCTEUR, P/SIÈGE PASSAGER, S/CHAUFFAGE ARRIÈRE)

B+2

Bloc de jonction ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Bloc de jonction ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Unité IEB

IEB2

Unité IEB

IG1

Bloc de jonction P/R (relais ACC, relais IG1)

IG2

Bloc de jonction P/R (relais IG2)

FUSIBLE AUTORÉARMABLE 2

C/FAN

Moteur de ventilateur de refroidissement

RR HTD

Bloc de jonction P/R (Rear Heated Relay)

TRAILER1

Connecteur de remorque

BLOWER

Bloc de jonction P/R (relais de la ventilation)

FUSIBLE

B+4

Bloc de jonction ICU (relais de verrouillage de charge à long terme, fusible : IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Bloc de jonction P/R (relais du levier de vitesse électrique, fusible : E-SHIFTER2)

CHARGER1

Bloc de jonction P/R (relais de verrouillage du chargeur, relais de déverrouillage du chargeur), ICCU, VCMSCDM

CHARGER2

CDM

AMS

Capteur de batterie 12 V

EWP1

Pompe à eau électronique 1

EWP2

Pompe à eau électronique 2

TRAILER2

Connecteur de remorque

VESS

Unité VESS

VCU1

VCU

P/OUTLET1

Power Outlet Relay

T/GATE

Unité PTG

Boite de jonction ICU (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Pompe à huile électronique arrière

EOP2

Pompe à huile électronique avant (4WD)

E-SHIFTER2

E-Shifter Relay, SCU, sélecteur électronique ATM

P/OUTLET3

Prise électrique arrière

P/OUTLET2

Prise électrique avant

WIPER1

PCB (Bloc de la carte de circuit imprimé) (relais principal de l’essuie-glace)

EPCU1

Onduleur avant (4WD)

B/ALARM

PCB (Bloc de la carte de circuit imprimé) (relais d’avertisseur d’alarme antivol)

HORN

PCB (Bloc de la carte de circuit imprimé) (relais de l’avertisseur sonore)

WIPER2

IBU (Unité de commande de carrosserie intégrée)

VCU2

VCU

IG3 1

Bloc de jonction ICU (Fusible : IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Pompe à eau électronique

IG3 5

BSM (Système de gestion de la batterie) Valve à 3 voies du liquide de refroidissement

VCU3

VCU

IG3 4

Pompe à eau électronique 1, 2, compresseur de climatisation électronique

IEB3

Unité IEB

IG3 6

Moteur de ventilateur de refroidissement, pompe à huile électronique avant (4WD)

MDPS2

Unité MDPS

* MDPS est le même que EPS (Direction assistée électrique).

IG3 2

Onduleur avant (4WD), VCU

Charger Lock Relay

E-Shifter Relay

Rear Heated Relay

ACC Relay

IG3 Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
